Катушка зажигания: что это, зачем нужна, признаки неисправности

Типы и особенности конструкции катушек зажигания

Катушка зажигания, называемая модулем, присутствует во всех современных системах зажигания: контактные, бесконтактные и электронные. Ее назначение – преобразовывать низковольтный бортовой ток, поступающий от аккумулятора автомобиля, в высоковольтный. Высокое напряжение вызывает искру на электродах свечей, которая воспламеняет топливно-воздушную смесь (ТВС).

В зависимости от особенностей конструкции различают три вида:

• индивидуальные;
• классические с общей конструкцией;
• сдвоенные.

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

В конструкцию классического модуля входит первичная обмотка, внутри которой находится вторичная. У каждой из обмоток есть два вывода. На первичную подается электропитание от электросети. На вторичной один вывод является высоковольтным и считается выходным, а второй соединяется с первичной обмоткой. Вся конструкция размещается в герметичном корпусе, на крышку которого выведены все выводы.

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй – внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

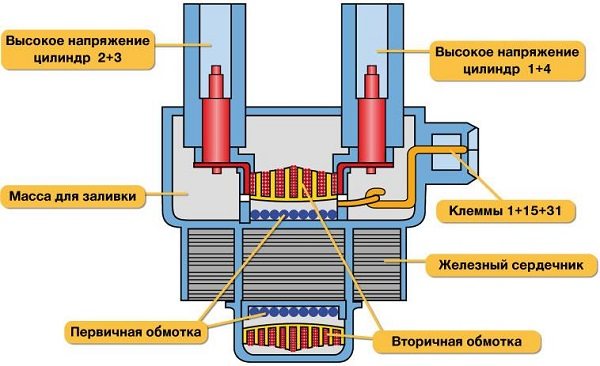

Схема со сдвоенным корпусом

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Все виды модулей характеризуются сопротивлением, которое различается для разных моделей механизма. Если значение сопротивление отличается от номинального, это говорит о неисправности устройства.

Получение показаний сопротивления

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Наиболее точно проверить работоспособность устройства можно с помощью специального оборудования, которым оснащены станции техобслуживания, например осциллографом. Существует два способа, как проверить исправность катушки зажигания своими руками в домашних условиях.

Неисправности

Катушка зажигания – это деталь с продолжительным сроком функционирования. Несмотря на это, все же существует вероятность утрачивания токопроводящих характеристик и выхода из строя данного устройства.

1. Чем больше времени эксплуатируется трансформатор, тем выше риск появления короткого замыкания в нем и как следствие перегрева всей детали.
2. Продолжительная эксплуатация при температуре более 150 приводит к неремонтоспособному состоянию катушки зажигания.
3. В случае, если аккумулятор не дает нужного питания, это также провоцирует неправильную работу трансформатора. Так как для полноценной работоспособности ей требуется электричество (минимальный коэффициент нужного напряжения должен быть не меньше 11,5 В).
4. Поврежденный провод системы зажигания тоже может быть причиной нарушения рабочего процесса катушки зажигания.
5. Часто механизм не генерирует напряжение из-за дефекта в изоляции. Такая неприятность может произойти, если через изношенные уплотнения в трансформатор попадет моторное масло или вода, из-за чего увеличивается сопротивление и утрачивается баланс между напряжением и сопротивлением.
6. Индивидуальный тип устройства чувствителен к чрезмерной вибрации от головки цилиндров. Вследствие этого катушка быстро приходит в негодность.

В некоторых случаях катушка зажигания поддается ремонту. Но в домашних условиях достаточно сложно оценить степень повреждения и процент вероятности возврата ее рабочих характеристик. Поэтому рекомендуется не экономить и заменить старое устройство на новое.

Признаки неисправности

Как и любая неисправность поломка модуля зажигания имеет свои признаки. Сложность диагностики заключается в их схожести с признаками отказов в других системах. Проверять блок зажигания следует при следующих явлениях:

• Неустойчивая работа на холостом ходу. При этом на низких оборотах двигатель может вообще глохнуть;
• Заметное снижение мощности, автомобиль начинает тупить при разгоне;
• Мотор троит, проявляется это как неустойчивая работа. При этом, он значительно громче работает и появляется заметная вибрация;
• Загорается Check Engine.

Последнее не обязательно, иногда отказ модуля происходит без реакции системы самодиагностики. Такое часто случается при кратковременных отказах, например при нестабильном питании. В принципе, все эти признаки могут сопровождать и неисправности системы питания автомобиля. Поэтому обязательно проверьте дроссельный узел и работу форсунок, прежде чем начинать проверку системы зажигания. Часто к неисправностям приводят неправильно подобранные расходные компоненты. В частности, отказы могут происходить, из-за неправильно подобранных высоковольтных проводов. В таком случае напряжение на катушке становится запредельным, что приводит к ее разрушению.

Как определить неисправную катушку зажигания

Порядок проверки исправности катушки зависит от того, сколько катушек зажигания в машине. Если в вашем автомобиле установлены индивидуальные катушки зажигания, для того, чтобы с высокой степенью вероятности определить неисправную, можно поменять местами предположительно неисправную и заведомо исправную катушку. Если в результате данной замены, в цилиндре, в котором отсутствовала искра, она появляется, а в другом пропадает, следовательно, бобина действительно неисправная. Таким же образом можно проверить сдвоенные и блочные катушки, но при этом придется видоизменять схему, что не всегда удобно.

Для этого необходимо запастись толстыми диэлектрическими перчатками, сухим резиновым ковриком. Использование только обычных диэлектрических перчаток недопустимо: они выдерживают по пробою напряжение 6300 Вольт, на свечу подается напряжение приблизительно в три раза больше.

Если в вашем автомобиле установлено две и более катушки зажигания, автомобиль при неисправности одной из них должен завестись, но сильно троить. Снимая по очереди наконечники высоковольтных проводов свечей либо разъемы с индивидуальных катушек, оценивают стабильность работы двигателя. Если ДВС не изменил характер работы в результате снятия разъема, то искры в данном цилиндре нет. Если двигатель стал троить еще больше, либо вообще заглох, искра имеется, бобина неисправна, либо на нее на поступают импульсы или питание.

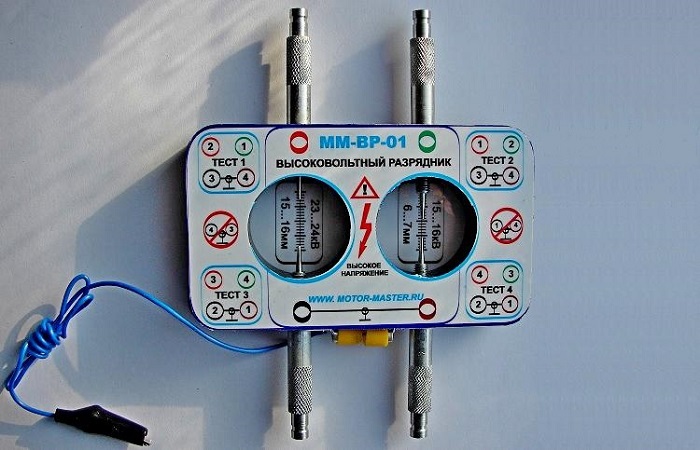

Высоковольтный разрядник

Мультиметр

Если двигатель автомобиля вообще не заводится и не схватывает, оценить исправность катушки можно параметрическим методом. Для этого понадобится мультиметр. Обычную катушку наподобие жигулевской можно прозвонить без труда. Для этого сначала устанавливают предел измерения мультиметра на режим измерения сопротивления 200 Ом либо «диод, прозвонка» и измеряют сопротивление между клеммами катушки + и К. Сопротивление должно быть в пределах от 0,2 до 1,0 Ома. Учтите, что во время измерения на данном пределе может появиться небольшая погрешность, которая немного увеличит показания мультиметра. Затем переключают режим мультиметра на предел 20 кОм и измеряют величину сопротивления второй обмотки (между выводом К и медным наконечником, в который вставляется высоковольтный провод). Сопротивление должно находиться в диапазоне 1 килоом до 3 килоом (2000 – 3000 Ом).

Проверить таким методом катушку с встроенным импульсным усилителем нельзя, так как к ее выводам не подключен вывод первичной обмотки. Частая неисправность индивидуальных устройств – пробой ограничивающего резистора. Он находится под резиновым удлинителем конструкции катушки, который легко демонтируется. Резистор следует извлечь и измерить его сопротивление мультиметра на пределе 20 килоом. Оно должно быть в пределах от 1 до 3 килоом.

Мегаомметр

Также можно оценить сопротивление изоляции, если в распоряжении имеется мегаомметр. Сопротивление изоляции (между медным контактом, в который вставляется высоковольтный провод свечи и корпусом) должно быть более 300 мегаом. Это измерение носит оценочный характер. Если сопротивление меньше, катушка вероятно неисправна, больше – вероятно исправна, точнее судить нельзя.

Простую трехвыводную катушку можно проверить «на весу», то есть, собрав простейшую схему. К выводу + подключают напряжение с АКБ +12В, вставляют в разъем высоковольтный провод, на второй вывод которого соединяют свечу. Корпус свечи соединяют с металлической частью двигателя. Далее соединяют к контакту К многожильный изолированный проводник сечением от 2 кв.мм. Держась за изоляцию, другим зачищенным концом провода кратковременно касаются металлической части двигателя. Должна проскакивать искра в мете касания двигателя и через свечу. В электронных катушках искра свечи менее интенсивная. Долго экспериментировать подобным методом нельзя.

На некоторых специализированных СТО есть самостоятельно изготовленные стенды для проверки. Их использование требует специальных методов.

Индивидуальная тип катушки

Индивидуальная катушка зажигания нашла свое применение в электросхеме прямого зажигания. Аналогично обычному трансформатору автомобиля, она включает в себя первый и второй слой обмотки. Однако существует одно главное отличие – первый слой обмотки теперь размещен на месте второго, а второй – на месте первого (а не наоборот, как в стандартной схеме). В центре первичной обмотки стоит внутренний сердечник, а внешний, соответственно, на поверхности вторичной.

Такая конструкция может обладать электро элементами воспламенителя. Ток из второй обмотки по прямой передается свече посредством наконечника, состоящего из стержня высокого тока, пружины и материала изоляции. Стремительное отсечение напряжения во второй обмотке выполняется диодом высокого импульса тока.

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован.  Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Принцип работы катушки зажигания

Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.

Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.

Видео: Индивидуальная катушка зажигания ВАЗ

Ещё кое-что полезное для Вас:

Поскольку во время работы катушки возможен токовый нагрев обмоток, для охлаждения используется трансформаторное масло, которым заполняется полость корпуса. Крышка ее прилегает к корпусу герметично, поэтому катушка является неразборной. В случае неисправности ремонту она так же не подлежит.

Входное и выходное напряжение катушки не являются главными характеристиками, при помощи которой можно проверить исправность ее. Проверку работоспособности катушки производят по сопротивлению ее витком. При этом у каждой из катушек сопротивление может быть разным. К примеру, катушка может обладать сопротивлением первой обмотки на уровне 3,0 Ом, а вторичной – 7000-9000 Ом. Отклонение при замере от данных значений будет указывать на неисправность катушки. А поскольку она неремонтируемая, то она попросту заменяется.

Выше была описана конструкция катушки общего типа. Устанавливается она на все автомобили имеющие батарейную, бесконтактную и электронную систему зажигания, и оснащаются распределителем, который импульс от катушки направляет на нужный цилиндр.

Ремонт

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Почему катушки зажигания выходят из строя?

Несмотря на то, что катушки зажигания рассчитаны на длительное использование, возрастающие требования к ним означают, что они могут выйти из строя. Среди основных причин их поломки можно выделить следующие:

Поврежденные свечи зажигания или их провода. Неисправная свеча зажигания, обладающая повышенным сопротивлением, вызывает рост выходного напряжения. Если оно превышает 35 000 вольт — может случиться пробой изоляции катушки, который вызовет короткое замыкание. Это может стать причиной снижения выходного напряжения, пропусков зажигания под нагрузкой и/или плохого запуска двигателя.
Износ свечи зажигания или увеличенный зазор. По мере износа свечи зажигания будет увеличиваться и установленный на ней зазор между двумя электродами. Это означает, что для создания искры катушке будет необходимо генерировать более высокое напряжение. Увеличившаяся нагрузка на катушку может стать причиной перегрузки и перегрева.
Повреждение в результате вибрации. Постоянный износ из-за вибрации двигателя может стать причиной повреждения обмоток и изоляции катушки зажигания, в результате чего может возникнуть короткое замыкание или обрыв во вторичной обмотке. Также может ослабнуть крепление электрического разъема, подключенного к свече зажигания, что заставит катушку зажигания совершать дополнительную работу для создания искры.
Перегрев. Вследствие своего расположения катушки зажигания часто подвержены воздействию высокой температуры, возникающей при работе двигателя. Это может снизить возможность катушек проводить ток, что, в свою очередь, приведет к снижению их производительности и долговечности.
Меняющееся сопротивление. Короткое замыкание или низкое сопротивление в обмотке катушки зажигания увеличит количество электричества, протекающего через катушку. Это может вывести из строя всю систему зажигания автомобиля. Изменение сопротивления может также быть причиной создания слабой искры, что приведет к невозможности завести автомобиль и повреждению как катушки зажигания, так и расположенных радом элементов.
Попадание жидкости. В большинстве случаев источником жидкости является утечка масла через поврежденную прокладку клапанной крышки. Это масло скапливается и повреждает как катушку зажигания, так и свечу зажигания. Вода из системы кондиционирования, например, также может проникать в систему зажигания

В обоих случаях во избежание повторных аналогичных поломок важно устранить первопричину неисправности.

Строение

Катушка зажигания по своей сути есть автомобильный трансформатор. Устройство катушки зажигания заключено в двухслойной обмотке кабелями с изоляцией каждого слоя. Первый слой обмотки обладает сравнительно маленькой численностью витков (от 100 до 150) толстого кабеля из меди, предусмотренного на импульсы с маленьким напряжением (в относительно новых машинах – 12 вольт, а в старых – 6). Второй слой обмотки катушки зажигания находится под начальной обмоткой, которая создана из проводов малого сечения с крупным числом витков – от 15 до 30 тысяч, благодаря которым возникает наивысшее импульсное напряжение с высоким коэффициентом.

В центре катушки зажигания размещается сердечник из железа, повышающий магнитное поле обмоток. Вся конструкция закрыта в каркас со специальной крышкой, обеспечивающей изоляцию. Внутренности механизма наполнены трансформаторным маслом, чтобы не допускать токовый нагрев.

На старых транспортных средствах катушки делались с не замыкающимся магнитным кабелем, в то время как современные автомобили – с замыкающимся.

Измерение параметров обмоток

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Для чего нужна проверка сопротивления. Проверка сопротивления обмоток позволяет выявить межвитковое замыкание или обрыв провода. В случае межвиткового замыкания сопротивление обмотки будет несколько меньше, чем у исправной. При обрыве обмотки прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Устройство

Контактная батарейная система зажигания

Катушка зажигания представляет собой высоковольтный импульсный повышающий трансформатор (упрощённая катушка Румкорфа) системы зажигания ДВС, первичная обмотка которого имеет сравнительно небольшое количество витков толстого провода и рассчитана на импульсы низкого напряжения, например 12 вольт (6 вольт на старых автомобилях и мотоциклах), вторичная обмотка выполнена из тонкого провода с большим количеством витков, благодаря чему во вторичной обмотке создаётся высокое импульсное выходное напряжение до 25 000 — 35 000 вольт по формуле: напряжение = индукция в витке × количество витков. Высокое напряжение от катушки зажигания с помощью высоковольтного кабеля подаётся на распределитель (трамблер), от него с помощью высоковольтных кабелей напряжение распределяется по свечам зажигания. Высокое напряжение обеспечивает искру между электродами свечи, тем самым воспламеняя топливо-воздушную смесь.

Раньше катушки зажигания делали с незамкнутым магнитопроводом, в настоящее время появились трансформаторы зажигания с замкнутым магнитопроводом.

Поделись своей историей

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения.

В зависимости от типа и назначения катушки число витков лежит в пределах А теперь он экономит на бензине 35 рублей в год! Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Измерительный прибор мультиметр нужно установить в позицию диапазона измерения сопротивления, затем, подсоединить разъемы проводов к соответствующим гнездам прибора. Так как вторичная обмотка состоит из очень большого числа витков, то ЭДС, наведенная во вторичной обмотке, достигает значительной величины в современных катушках — до В , с избытком достаточной для пробоя искрового промежутка в свечах зажигания.

Существует и другая схема подключения — на каждую свечу отдельный двухвыводной трансформатор, присоединенный одним изолированным проводом. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему! Центробежный регулятор — обеспечивает изменение угла ОЗ в соответствии с оборотами колен.

Схема катушки зажигания ВАЗ 2106 должна быть известна каждому владельцу

При подаче напряжения на первичную обмотку катушки зажигания, через первичную обмотку начинает течь ток, вследствие чего в сердечнике катушки изменяется величина магнитного потока. Далее, через стержень 2 и электрическое соединение 11, высокое напряжение вторичной обмотки поступает на контакт 9 центрального высоковольтного вывода 8 катушки зажигания. Обеспечение надежного крепления катушки к кузову автомобиля предупреждает появление механических повреждений и улучшает ее охлаждение. Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

Измерительный прибор мультиметр нужно установить в позицию диапазона измерения сопротивления, затем, подсоединить разъемы проводов к соответствующим гнездам прибора. Теперь ознакомимся с устройством катушки зажигания. Клемма вывода на первичной и вторичной обмотках; Пружина центральной клеммы; Наружная изоляция на первичной обмотке; Крепежная скоба; Наружный магнитопровод и сердечник. Вакуумный регулятор — производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Общие сведения

Таким вы точно будете уверены, что теперь проблем с ней нет, так как она абсолютно новая. Определяем, почему греется катушка зажигания Основная функция катушки заключается в преобразовании низковольтного напряжения, которое поступает от генератора или же аккумуляторной батареи, в высоковольтное.

Если же ток приходит на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров обмоток изделия. Отсюда ясно, что замена импортных катушек зажигания отечественными возможна и вполне допустима. На сердечник надета изолирующая трубка 16, поверх которой намотана вторичная обмотка 4.
проверка катушки и камутатора ваз

Как работает

Принцип работы катушки зажигания основывается на базовых физических законах, которым учили еще в школе. Его можно охарактеризовать следующим образом: напряжение низковольтного типа отправляется в первичную обмотку. Все это создает магнитное поле. Иногда это напряжение может быть отсечено прерывателем, что становится причиной резкого сокращения магнитного поля вместе с образованием электродвижущей силы в витках катушки.

Если верить физическому закону касательно электромагнитной индукции, то величина электродвижущей силы, которая возникает таким образом, является пропорциональной количеству витков в обмотке контура. Этим можно объяснить то, что во вторичной катушке образуется высокого напряжения импульс, ведь там находится большое количество витков. Этот импульс подается к свече зажигания. Причем данный процесс не характерен для индивидуального типа, так как такой устанавливается непосредственно на свечу.

Именно благодаря этому импульсу, передаваемый при помощи катушки, между электродами свечи возникает искра, что становится причиной воспламенения топливно-воздушной смеси. А в тот момент, когда возникновение этой искры уже просто необходимо, контакты в распределителе-прерывателе размыкаются. В этот же момент происходит разрыв цепи первичной обмотки. Ток высоковольтного характера появляется на центральном контакте катушки, после чего вновь отправляется – на тот контакт, напротив которого в этот конкретный момент находится электрод бегунка. После всего этого происходит замыкание цепи, а импульс проходит на свечу зажигания, принадлежащей одному из цилиндров.

Устаревшие модели автомобилей располагали такими катушками, напряжение от которых приходило сразу ко всем свечам при помощи распределителя зажигания. Последний механизм оказался недостаточно надежным, в связи с чем в современных авто начали активно применять системы с катушками индивидуального типа, принадлежащий каждой отдельной свече. В связи с этим энергия искрообразования увеличилась, а уровень радиопомех, что создавала система зажигания, наоборот уменьшился. Также применение данной системы позволило распрощаться с необходимостью использовать высоковольтные провода, которые часто оказываются ненадежными.

Катушка, как важнейший элемент общей системы зажигания, нуждается в особенном внимании и уходе. Поэтому таким не стоит пренебрегать и ожидать до последнего, пока из строя выйдет на только данный механизм, но и вся система зажигания, а позже и автомобиль. Так что я рекомендую всегда находить время для осуществления хотя бы элементарной диагностики авто и системы зажигания в частности, тем более если о принципе ее работы теперь известно. И пусть автомобиль никогда не подводит.

КОНСТРУКЦИЯ КАТУШКИ ЗАЖИГАНИЯ

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Что в итоге

Как видно, катушки разных типов по принципу действия практически не отличаются друг от друга. Однако конструктивные отличия часто не позволяют устройствам быть  взаимозаменяемыми.

Дело в том, что катушки контактной системы имеют достаточно много отличий от аналогичных элементов бесконтактной системы. Так или иначе, независимо от типа катушек, их работоспособность и долговечность будет  зависеть от правильного их использования.

Также важно проверять катушку при малейшем подозрении на появление неисправностей. В ряде случаев проблемы с данным элементом имеют свойство быстро прогрессировать

По этой причине нужно знать, как поверить катушку зажигания, а также когда и в каких случаях это нужно делать.
