Схема системы зажигания ваз 21083, 21093, 21099, инжектор

Ваз 2109 — как проверить катушку зажигания

Катушку зажигания на автомобиле ваз 2109 необходимо проверять когда двигатель начинает работать с перебоями. Кроме катушки, в первую очередь проверьте работу коммутатора. Проверку можно выполнить непосредственно без ее снятия. Суть работ заключается в определение сопротивления первичной, вторичной обмоток и сопротивления изоляции на массу.

В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи. Далее отсоединяем все провода от выводов катушки. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, тестер или омметр и проделайте нижеследующую последовательность действий:

Делаем замер сопротивления первичной обмотки, для этого выводы тестера подключаем так, как показано на рис-1 то есть к низковольтным клеммам, которые предварительно рекомендуется зачистить от грязи, следов окисления если такие имеются.

Для катушки серии 3122.3705 — сопротивление должно быть в пределах 0,43±0,04 Ом.Для катушки серии 8352.12 — нормальное сопротивление 0,42±0,05 Ом.

Далее проверяем сопротивление вторичной обмотки рис-2. Для этого один вывод омметра перекидываем на клемму «В» катушки, а второй кидаем на высоковольтный вывод.

Для катушки 3122.3705 — сопротивление 4,08±0,40 Ом.Для катушки 8352.12 — сопротивление 5,00±1,00 Ом.

И на завершающем этапе остается проверить сопротивление изоляции на массу рис-3. Один вывод тестера подключаем к массе, то есть корпусу катушки, а второй поочередно к трем выводам — двум низковольтным и одному высоковольтному. Во всех трех случаях омметр должен показывать сопротивление не меньшее 50 МОм.

В случае каких-либо отклонений от норм, катушку необходимо заменит на новую. На этом ремонтные работы по проверке катушки зажигания на автомобиле ваз 2109 завершены.

Типы катушек зажигания

Отличие такой катушки зажигания ВАЗ 2109, купить которую можно в любом специализированном фирменном магазине автомобильных запчастей, состоит в том, что она оснащена особенным клапаном предохранения от превышения значения давления масла в системе. Это аварийное устройство необходимо для сохранения двигателя в функциональном состоянии.

Однако, если так случилось, что клапан выполнил свою функцию, то требуется замена катушек зажигания. Если бы предохранительное устройство отсутствовало в схеме прибора, то катушка зажигания была бы разорвана на части под большим давлением, что создало бы большие проблемы собственнику транспортного средства.

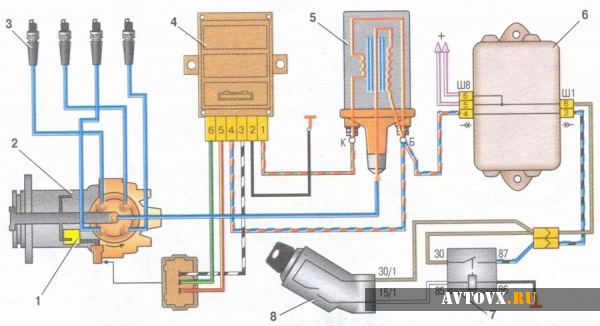

Принципиальную схему катушки ВАЗ 2109 бесконтактного типа можно посмотреть ниже

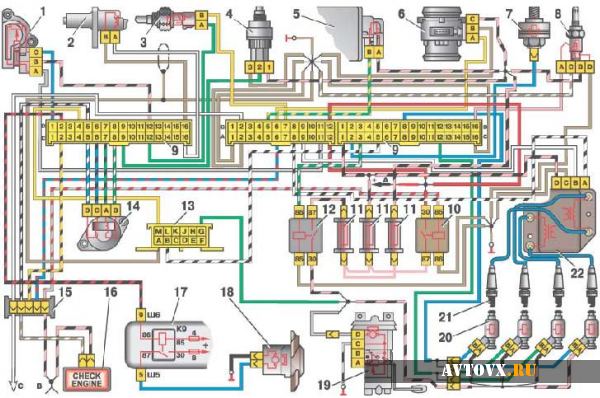

В последних модификациях «девятки», где установлен двигатель с непосредственным вспрыском топлива, применяется объединенный модуль системы зажигания. В этой модульной системе катушка зажигания инжектор и коммутаторное устройство соединены в единый блок для образования и трансляции искры в цилиндры силовой установки автомобиля. На нашем сайте представлена схема катушки зажигания, которую можно также посмотреть

Здесь также показано, как осуществляется в ВАЗ 2109 подключение катушки зажигания к различным электронным приборам объединенной системы искрообразования.

Высоковольтные провода

Не часто бывает, чтобы сразу все провода вышли из строя, но проверке они все же подлежат. Функционал определяется путем отсоединения по очереди каждого и замерам сопротивления. В исправном состоянии значение сопротивления в том числе и на главном проводнике должно быть в границах 2,7-9 кОм. При выявлении отклонений неисправные элементы подлежат замене.

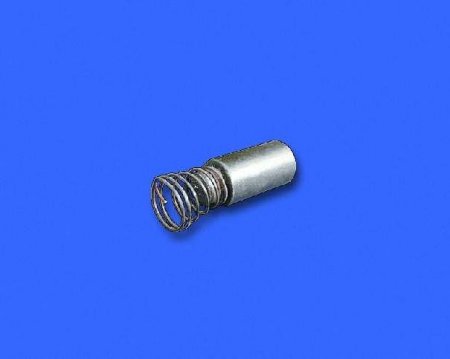

Не лишней будет, и проверка так называемого «уголька», то есть графитового контакта провода. При его повреждении напряжение на бегунок не поступает и все свечи окажутся обесточенными.

По списку распространенных неполадок из-за которых у «девятки» исчезает искра видно, что этот автомобиль не отличается большой сложностью в плане затрат усилий, времени. Достаточно иметь базовый набор знаний, набор инструментов – и машина вновь готова к путешествиям.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

• падение мощности;
• высокий расход бензина;
• провалы при разгоне;
• нестабильные холостые обороты;
• отказ двигателя при запуске.

Признаки

• Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
• Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
• Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

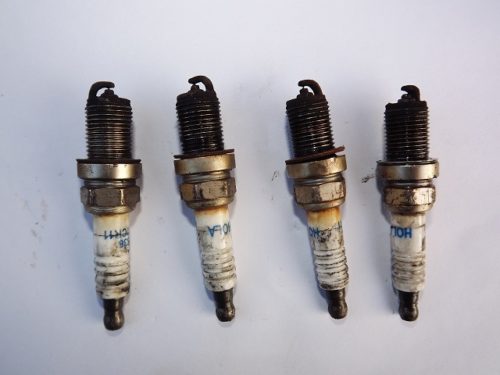

Залитые свечи.

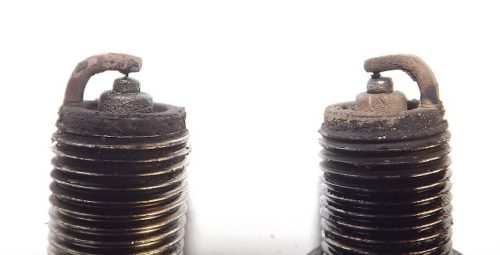

Грязные электроды свечей.

Пробой изолятора свечи.

Как проверить модуль зажигания?

1. В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
2. В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

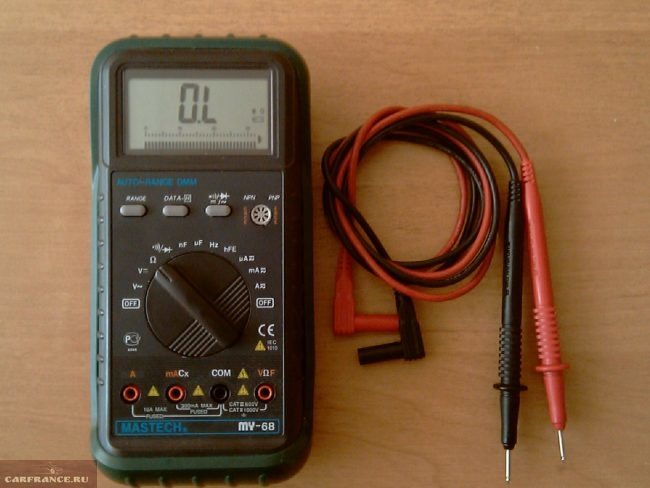

Мультиметр для проверки модуля зажигания.

Порядок диагностики

Порядок диагностики может быть таким:

1. Отключаем от модуля коннектор с сигнальными проводами.

   Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

2. Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

   Проверяем напряжение между выводом 15 и «массой» колодки.

3. Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

   Ключом на 13 отворачиваем болты крепления к блоку цилиндров.

   Откручиваем болты крепления к картеру сцепления.

   Снимаем модуль вместе с кронштейном.

4. Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

   Схема проверки первичных обмоток.

5. Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

   Схема проверки вторичных обмоток.

6. Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

   Схема проверки модуля на КЗ.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.



https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

 Загрузка …

Регулировка зажигания на ВАЗ 2109 своими руками

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

1. Прогреть двигатель до 90 градусов.
2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
3. Отсоединить шланг вакуума от штуцера.
4. Заглушить двигатель автомобиля.
5. В шланге вакуума убрать просвет.
6. Открутить три гайки крепления прерывателя-распределителя.
7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
8. Отсоединить провод первого цилиндра от крышки распределительного вала.
9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
11. Вращать распределительный вал до сравнения риски с меткой на маховике.
12. Пометить метку.

Регулировка по меткам невозможна без прибора.

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
3. Подсоединить лампочку к массе с помощью второго провода.
4. Подключить центральный провод к массе Лада 2109.
5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
6. Bpaщaть кopпyc вправо до погасания лампочки.
7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
8. Остановиться в момент загорания лампочки.
9. Закрутить болты корпуса.

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

https://youtube.com/watch?v=PlArkxUcB1E

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

В поисках искры: свечи

В случае если напряжение на центральном высоковольтном проводе все же есть, необходимо установить, распределяется ли оно и поступает ли на свечи. Для этого нужно определить, исправны ли трамблер и датчик Холла, не пробиты ли высоковольтные провода и рабочие ли свечи. Начнем с конца.

Выкрутите первую свечу зажигания, положите ее на клапанную крышку, не отсоединяя высоковольтный провод от нее, но отключив от других свечей, и попросите помощника попытаться запустить двигатель стартером. Визуально определите, появляется ли искра между электродами. Если она есть, закрутите свечу обратно и повторите процедуру для каждого отдельно взятого цилиндра. Помните о риске быть ударенным током, используйте пассатижи!

Если же нет искры на свечах ВАЗ 2109 (карбюратор), попробуйте поставить вместо них новые или заведомо исправные. Ситуация не изменилась? Продолжаем диагностику.

Схема замка зажигания ВАЗ-2109 (карбюратор, инжектор)

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь. Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Процедура проверки

Можно ли это сделать без приборов? Увы, нет. Разве что сразу заменить катушку на заведомо исправную. По меньшей мере достаточно будет иметь обычный мультиметр. Такой тестер необходимо держать в машине обязательно – стоимость его почти символическая.

В целом проверка делается сравнительно легко. Достаточно выполнить нижеописанные действия, а с этим справится даже совсем неопытный автолюбитель.

В первую очередь требуется осмотреть сам узел зажигания. Если двигатель вообще не заводится, то нужно выяснить, есть ли искра. Поступить необходимо так:

• отсоединяют от трамблера основной провод (расположен по центру);
• подключают к нему свечу;
• удерживая ее плоскогубцами, прикладывают к корпусу мотора либо к прерывателю;
• включают зажигание.

При отсутствии искры вывод один – отказ в катушке. Далее необходимо выяснить, подается ли на нее электричество.

Проверку осуществляют мультиметром. Один его щуп прикладывают к выводу «Б» на катушке, второй – к массе. При отсутствии напряжения после включения зажигания – неисправность ищут непосредственно в замке.

Кроме этого, разрешается еще запитать катушку по аварийной схеме. Здесь провод от плюсовой клеммы батареи присоединяют к контакту «Б». В этой ситуации можно быть совершенно уверенным – напряжение подается. Однако когда и эти действия не привели к возникновению искры, придется протестировать первичную обмотку на целостность.

• отсоединяются проводки, расположенные по ее бокам (они низковольтные);
• мультиметр выставляется на Омы и измеряется сопротивление;
• таким же образом позванивают и вторичную обмотку.

Типы катушек зажигания

Отличие такой катушки зажигания ВАЗ 2109, купить которую можно в любом специализированном фирменном магазине автомобильных запчастей, состоит в том, что она оснащена особенным клапаном предохранения от превышения значения давления масла в системе. Это аварийное устройство необходимо для сохранения двигателя в функциональном состоянии.

Однако, если так случилось, что клапан выполнил свою функцию, то требуется замена катушек зажигания. Если бы предохранительное устройство отсутствовало в схеме прибора, то катушка зажигания была бы разорвана на части под большим давлением, что создало бы большие проблемы собственнику транспортного средства.

Принципиальную схему катушки ВАЗ 2109 бесконтактного типа можно посмотреть ниже

В последних модификациях «девятки», где установлен двигатель с непосредственным вспрыском топлива, применяется объединенный модуль системы зажигания. В этой модульной системе катушка зажигания инжектор и коммутаторное устройство соединены в единый блок для образования и трансляции искры в цилиндры силовой установки автомобиля. На нашем сайте представлена схема катушки зажигания, которую можно также посмотреть

Здесь также показано, как осуществляется в ВАЗ 2109 подключение катушки зажигания к различным электронным приборам объединенной системы искрообразования.

Установка зажигания на ВАЗ девятой модели

Во время регулировки зажигания ВАЗ 2108-09-099 с бесконтактной системой зажигания используется стробоскоп. Последовательность действий при этом такая:

1. Отсоединяется трубка вакуум-корректора, провода стробоскопа, соблюдая полярность, присоединяются к аккумулятору, датчик – к высоковольтному проводу цилиндра №1.
2. После этого датчик с проводом нужно поместить в отверстие крышки распределителя, запустить силовой агрегат и установить стробоскоп напротив люка со шкалой, предварительно достав крышку люка. Если настройка зажигания ВАЗ 2109 правильная, точка на маховике не будет достигать центральной отметки шкалы плюс-минус на одну отметку. Оптимально она расположится строго напротив центральной отметки. Если это не так – зажигание на ВАЗ 2109 нуждается в настройке.
3. Чтобы правильно выставить зажигание на ВАЗ 2108 (2109, 21099), необходимо заглушить силовой агрегат, отпустить трамблер и сдвинуть его по часовой стрелке, смотря со стороны переднего левого колеса, для повышения опережение воспламенения смеси (более раннее), и против часовой стрелки – уменьшая угол (более позднее зажигание).
4. Изменив угол, следует закрепить распределитель, надеть вакуумную трубку на вакуум-корректор проверить момент снова. Если имеет место повторное несовпадение с оптимальными параметрами – операцию регулировки повторить.
5. Цилиндр №1 выставляется в ВМТ такта сжатия. В этом можно убедиться, если извлечь свечу из цилиндра №1 и плотно закрыть резьбовое отверстие скатанным бумажным шариком, или прижав его пальцем. Вылет бумаги или прорыв воздуха из-под пальца при прокручивании коленвала вручную укажет ВМТ поршня в конце такта сжатия. При этом отметка на шкиве коленвала должна быть совмещена с большей из трех меток, на крышке блока цилиндров или, из-за растяжения ремня, находиться за ней.
6. Распределитель устанавливается в нулевое положение октан-корректора. Контакты прерывателя распределителя зажигания при ВМТ первого цилиндра должны разомкнуться. Подтвердить это поможет контрольная лампа 12В с отрезками проводов и зажимами. «Плюсовой» зажим подключается к «плюсовому» контакту катушки зажигания, «минусовой» – к «массе» автомобиля.
7. После этого необходимо включить зажигание. Если контакты прерывателя разомкнуты – лампа загорится. В случае если она не загорелась, необходимо ослабить крепление стопорной пластины распределителя зажигания и медленно поворачивать корпус распределителя в одну и (или) другую сторону до момента загорания контрольной лампочки. Положение распределителя, при котором лампа загорелась (или погасла) и будет являться оптимальным моментом зажигания.

После его нахождения нужно не изменяя положения распределителя зажигания, закрепить стопорную пластину. В случае если после регулировки зажигания обороты двигателя возросли, их следует уменьшить до 800-900 оборотов в минуту. Проделав описанные действия, необходимо убедиться в том, как выставлено зажигание на ВАЗ при движении автомобиля используя описанный выше способ.

Устройство катушки зажигания ВАЗ 2109

На фото — катушка зажигания ВАЗ 2109, которая нужна для получения качественной искры на электродах свечи

Независимо от того, инжектор или карбюратор установлен на полуторалитровом моторе девятки, система зажигания выполнена по доисторическому трамблерному типу. С одной стороны, это хорошо, дешевле обходится, а с другой стороны, сказывается на ресурсе деталей. Чем больше элементов в системе, тем выше вероятность поломки всей системы зажигания.

Катушка зажигания, или модуль, необходима для получения качественной искры на электродах свечи. Она способна выдать импульсы высокого напряжения, которые обеспечат разряд между электродами свечи зажигания. Грубо — это маленький трансформатор, работающий не в постоянном, а в импульсном режиме, который позволяет преобразовать автомобильных 12 вольт в огромных 20-30 тысяч вольт на выходе. Для передачи импульса такого огромного напряжения служат высоковольтные провода, которые тоже иногда могут подсунуть свинью. Принцип действия системы зажигания такого типа прост — распределитель, или трамблер, получает низковольтный импульс от бортовой сети, подает его на катушку зажигания, которая трансформирует его в импульс высокого разряда. Трамблер уже по своему усмотрению раздает искру по цилиндрам, согласно порядку работы.

Конструктивно, простенькая катушка зажигания выполнена из двух обмоток — первичной и вторичной, намотанных на магнитопровод. Первичка намотана из провода более толстого сечения и с меньшим количеством витков, вторичная же обмотка имеет тонкий провод и больше витков. Высокое напряжение образуется в результате электромагнитной индукции и накоплению электромагнитного заряда, а передача высоковольтного заряда происходит во время отключения первичной обмотки. В некоторых мощных спортивных двигателях для повышения надежности искрообразования устанавливали двойные дистанционные системы зажигания, которые минимизировали риск появления детонации и делали работу двигателя более стабильной. В этих системах зажигания установлены по две свечи на цилиндр.

Видеоурок о том, почему нет искры в ВАЗ 21099

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

1. Торцевые ключи с головками на 1, 13 и 17.
2. Шестигранник на 5.
3. Отвертка.
4. Паяльник.
5. Флюс для алюминия.
6. Многожильный провод.
7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

1. На снятом устройстве открывают корпус, поддев его отверткой.
2. Убирают силиконовую пленку, покрывающую плату.
3. От ВВ контактов убирают весь алюминий.
4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Датчик-распределитель зажигания

Распределитель зажигания ВАЗ 2109 имеет двойное назначение:

1. Перенаправление искрообразования по цилиндрам двигателя;
2. Определять правильный момент искрообразования в зависимости от нагрузки на двигатель и частоты вращения колен вала.

Перенаправление искрообразования по цилиндрам происходит благодаря ротору и самой крышки распределителя.

На крышке закреплены наружный и центральный контакты, между которыми расположен резистор имеющий сопротивление в 5-6 кОм.

Напряжение поступает от катушки зажигания к ротору через центральный контакт с помощью специального угольного электрода.

Во время вращения ротора импульсы тока с определенной частотой поступают через наружный контакт на боковые электроды, которые расположены в крышке распределителя зажигания.

От боковых электродов импульсное напряжение поступает по проводам высокого напряжения непосредственно на свечи зажигания.

Стоит обратить внимание, что угольный электрод должен свободно перемещаться в крышке. Если он заклинивает, то в скором времени сгорает. Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм

Поэтому необходимо следить за износом контактного уголька и не допускать, чтобы он достигал более 0,5 мм.

Для системы зажигания ВАЗ -2109 используются специальные провода высокого напряжения синего цвета, которые характеризуются большим пробивным напряжением в 30 кВ.

Многие слышали о таких понятиях как ранее и позднее зажигание.

Ранее зажигание происходит тогда, когда угол опережения зажигания (УОЗ) больше нормативного и искрообразование происходит на много раньше, чем поршень подошел к верхней мертвой точке.

Позднее зажигание характеризуется тем, что появление искры происходит позже, тогда, когда поршень или достиг ВМТ или уже ее прошел. Т.е. УОЗ на много меньше нормативного.

В зависимости от частоты вращения колен вала и нагрузок на двигатель угол опережения зажигания должен быть разным и регулироваться буквально на «ходу».

Для этого предусмотрен центробежный регулятор.

Наибольший показатель угла опережения зажигания варьирует от 30 до 40 градусов в соответствии с углом поворота коленвала двигателя.

Если Вы хоть немного помните школьную программу физики, то должны знать такое понятие, как центробежные силы. Это физическое явление и заложено в основу принципа функционирования центробежного регулятора.

При вращении, под воздействием центробежных сил, грузики, которые установлены в регуляторе, удаляются друг от друга, и проворачивают дальше ротор по ходу вращения основного валика.

Пружины, показанные на рисунке, специально имеют разную жесткость, тем самым добивается выставления нужных углов опережения зажигания при определенной частоте работы двигателя.
