Регулятор давления тормозов ваз принцип работы

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

Проверку и осмотр регулятора давления тормозов делаем через 30000 км.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Работу нужно проводить вдвоем с помощником.

Прежде всего, осматриваем регулятор и его привод. Очищаем и промываем детали от грязи.

Трубки подвода и отвода тормозной жидкости должны быть без повреждений, не должно быть подтеканий как из трубок так из резинового пыльника.

1. В отверстии корпуса регулятора стоит заглушка, она должна быть утоплена на 1-2 мм. Если это не так то регулятор неисправен.	2. Берем рукой за рычаг и проверяем наличие люфтов в соединении рычага с тягой и осью рычага привода регулятора. Люфтов не должно быть. Если есть где-то люфты нужно определиться и заменить соответствующие детали.
3. Просим помощника нажать на педаль тормоза. Поршень регулятора давления должен выдвинуться из корпуса регулятора на 1,6-2,4 мм, сжимая пружину.	Если при нажатии на педаль, поршень регулятора не перемещается, или перемещается на величину большую или меньшую чем 1,6-2,4 мм, регулятор или его привод неисправен.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа. » alt=»»> Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Как регулировать

Существует несколько способов регулировки регулятора тормозных усилий. В зависимости от наличия определенных приспособлений и инструментов, автослесаря пользуются всеми ими.

Способ 1 – по «мурзилке»

1. Вывешиваем заднюю ось автомобиля на домкрате

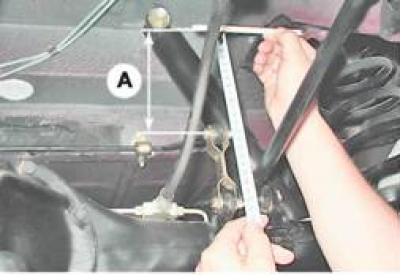

2. Упираемся линейкой в горизонтальную площадку продольного лонжерона кузова (в районе крепления рычага управления регулятором тормозов к мосту, над ним)
3. Опусканием или поднятием кузова автомобиля домкратом добиваемся расстояния 14,5 см от лонжерона до места фиксации торсиона (рычага) к кронштейну.

1. Установив это расстояние, переходим на противоположную сторону, к месту, где крепится «колдун». Снимаем резиновый пыльник, фонариком светим в точку соприкосновения головки поршня с рычагом. Регулировочным болтом (верхним, он скользит в овальном отверстии кронштейна регулятора) поворачиваем корпус «шамана» до легкого касания поршня и торсиона.

1. Затягиваем верхний регулировочный болт и нижний фиксирующий. Опускаем машину и проводим полевые испытания

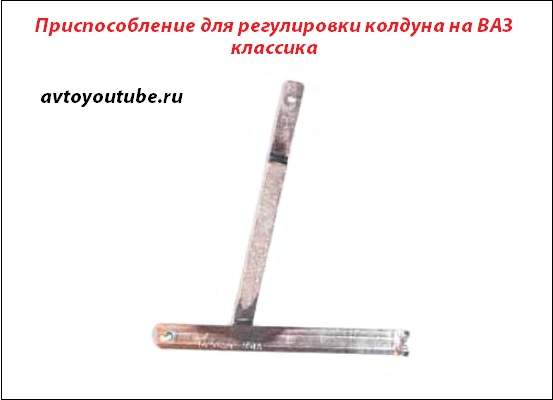

Способ 2 – с использованием приспособы (артикул 67.7820-9518)

1. Поднимаем машину на домкрат, лезем в яму

2. Откручиваем болт крепления рычага регулятора от кронштейна заднего моста, вынимаем его из проушины

3. К торсиону прикручиваем специальную приспособу, уперев ее верхнюю часть в кузов (днище) авто. Чтобы она уперлась нужно поднимать или опускать машину на домкрате.

4. Если она уперлась в днище – это и есть заветные 145 мм, как написано в инструкции

5. Далее повторяем действия с корпусом «колдуна», как описано в способе 1

6. В конце регулировки не забываем прикрутить рычаг на место и выкинуть приспособу, чтобы не мешала ездить.

Способ 3 – необычный

Его нашел на просторах интернета, скажу честно – не пробовал, нет необходимых инструментов. Для его применения нужен лазерный уровнемер или нивелир. Устанавливаем его на полу гаража и повторяем все этапы, как описано в способе 2. Кроме использования «приспособы».

Выставляем 14,5 см от лонжерона до лазерного луча. Рычаг управления регулятором совмещаем с лучом и настраиваем положение корпуса регулятора болтом, как описано в двух первых способах. Все зажимаем, возвращаем на место, проводим проверку, о чем говорилось выше. Радуемся правильной работе.

Видео как регулировать колдуна на семерке третьим способом:

Если регулировка не помогла восстановить работоспособность регулятора тормозных усилий, тогда есть два варианта: поставить новый или выкинуть его, установив тройник вместо него. Рассмотрим каждый из них подробно.

Снятие

Для удобства выполнения работы отсоединяем от кронштейна заднего моста правый амортизатор и отводим его в сторону (см. «Амортизатор задней подвески — замена»).

1. Торцовым ключом на 10 мм отворачиваем гайку болта крепления рычага привода регулятора давления к тяге, удерживая болт от проворачивания ключом того же размера.

2. Извлекаем втулки из отверстия в проушине рычага.

3. Ключом на 10 мм отворачиваем две гайки скобы крепления рычага к кузову и снимаем скобу.

4. Торцовым ключом на 13 мм с удлинителем отворачиваем три гайки крепления кронштейна регулятора к кузову и два болта крепления регулятора к кронштейну.

5. Снимаем кронштейн.

6. Специальным ключом на 10 мм для тормозных трубок отворачиваем два штуцера крепления трубок к регулятору и отводим их в сторону.

7. Снимаем регулятор давления в сборе с рычагом привода.

8. Сдвинув защитный чехол, отворачиваем ключом на 8 мм болт крепления стопорной пластины рычага к корпусу регулятора.

9. Отсоединяем рычаг от регулятора и извлекаем из него ось рычага.

Как заменить передний тормозной цилиндр на классике

1. Снимаем колесо и вывешиваем ступицу

Выворачиваем колесо в левую сторону, если будем менять цилиндры на правом суппорте, если на левом, то вправо. Не забываем о мерах безопасности – ставим упоры или пенек под рычаг вывешенного колеса – это обезопасит вас от срыва автомобиля с домкрата.

1. Монтировкой или клещами разводим тормозные колодки

Это нужно для легкого извлечения колодок из суппорта, в противном случае вынуть их не получится.

1. Расшплинтовываем направляющие и выбиваем их молотком из тормозных цилиндров.

1. Вынимаем скобы и колодки. Как это правильно сделать и выше описанные пункты, подробно расписаны в статье Замена передних тормозных колодок ВАЗ 2016. Чтобы не совершить ошибок, рекомендую ознакомиться с этим уроком.

1. Чтобы не потерять много тормозной жидкости, с бачка снимаем крышку, на горловину надеваем пакет и закручиваем крышку на место. Таким образом, крышка будет герметична и не позволит слиться всей жидкости при снятии шланг с переднего тормозного цилиндра ВАЗ 2107.

Или пережимаем тормозной шланг, чтобы не потерять всю “тормозуху” при его откручивании от суппорта. В таком случае есть большая вероятность нарваться на замену шланга. Он со временем пересыхает и при его принудительном сжатии, он может начать протекать.

1. Ключами или головкой на «14» откручиваем крепления тормозной шланги

1. Ключом на «17» откручиваем два болта крепления, снимаем тормозной суппорт со ступицы

1. Зажимаем суппорт в тиски, специальными ключами откручиваем трубку

Для этого разрезной ключ на «10» надеваем на гайку крепления тормозной трубки. При необходимости можно слегка постучать по нему молотком, чтобы он надежнее зафиксировался на гранях гайки. Зажимаем этот ключ винтом, тем самым его стенки плотно обжимают гайку, срываем ее. Только таким способом вы не «слижете» грани этой гайки.

После того как вы «сорвете» гайку, ее можно открутить обычным рожковым ключом. Делаем это аккуратно, наблюдаем, чтобы тормозная трубка не проворачивалась вместе с гайкой, она может переломиться.

1. Зажимаем фиксатор и выбиваем старый тормозной цилиндр из посадочного места

Необходимо зафиксировать фиксатор, чтобы он не мешал выбиванию цилиндра из суппорта. Постараться его сохранить, так как в комплекте с новым тормозным цилиндром его может не быть. Если зафиксировать не получается, нужно его вытащить, нет – одной рукой нажимаем на него острым, тонким предметом (гвоздем), второй – аккуратно выбиваем молотком цилиндр.

Рекомендуется это делать через наставку из мягкого металла, но третьей руки может не быть, поэтому сначала постукиваем молоточком, чтобы место, где находится фиксатор, сдвинулось и он спрятался в недрах направляющей. Затем освободившейся рукой держим наставку и выбиваем полностью старую деталь из суппорта.

1. Очищаем посадочное место для нового тормозного цилиндра.

Он «ходит» по салазкам, на которых может скопиться грязь, ржавчина. Чтобы не возникло проблем с установкой новой детали, нужно их очистить.

1. Вынимаем старый фиксатор из цилиндра, чтобы установить на новый.

Если это невозможно, то покупаем новые для тормозного суппорта или изготавливаем его самостоятельно. Для этого подойдет предмет из прочного материала, например гвоздь, диаметром, соответствующему диаметру посадочного отверстия в цилиндре.

1. Смазываем тонким слоем масла или литола салазки цилиндра, чтобы он лучше скользил в суппорте. Через наставку вбиваем новую деталь в свое посадочное место до тех пор, пока не совместится отверстие для фиксатора с прорезью в корпусе суппорта. Вставляем изготовленный фиксатор и слегка подбиваем цилиндр до упора, чтобы он зафиксировался им.

1. Прикручиваем тормозную трубку.

Главное, чтобы «попасть» в резьбу, правильно совместить гайку трубки и отверстие для нее. Если при закручивании гайки чувствуется, что туго крутиться – не «попали», лучше вынуть гайку и совместить ее с резьбой отверстия заново. Сильно затягивать не нужно. После установки суппорта на автомобиль и прокачки системы, если в этом месте будет подтекать жидкость, тогда подтянем рожковым ключом.

Установка на авто происходит в обратной последовательности.

Видео замены переднего тормозного цилиндра ВАЗ:

Колдун на ВАЗ-2107: функция, регулировка и удаление

На автомобиле ВАЗ 2107 тормозная система представлена в виде дисковых тормозов на передних колесах и барабанных – на задних. В действие тормозные механизмы приводятся посредством тормозной жидкости в системе. Однако разновидность тормозной системы приводит к тому, что нагрузка на передние и задние колеса распределяется неравномерно. Первоначально нагрузка распределяется на передние колеса, а после на задние. Чтобы перераспределить нагрузку на колеса при торможении, на автомобилях ВАЗ 2107 устанавливается регулятор давления(колдун). Что это за механизм и для чего он предназначается, узнаем далее.

Система торможения современных автомобилей

Общая схема торможения на современных автомобилях предполагает наличие трех основных видов:

1. рабочей;
2. запасной;
3. стояночной.

Рабочая ТС выполняет функции уменьшения скорости автомобиля или его остановки.

Запасная ТС предназначена для профилактики неисправности или отказа рабочей системы.

Стояночная ТС выполняет функции удержания автомобиля в неподвижном состоянии в особых условиях и в режиме парковки. В ВАЗ-2107 реализованы в «чистом» виде рабочая и стояночная ТС.

В современном автомобиле торможение может осуществляться не только самой ТС, но и двигателем, электрическим или гидравлическим тормозом трансмиссии. Кроме того, часто реализуются дополнительные системы (или устройства), которые увеличивают продуктивность тормозящих функций:

• антиблокировочная система(пресловутая ABS);
• система электрораспределения тормозного усилия (или EBD);
• система электростабилизации (ESP) и пр.

Однако отечественные автомобили в последнее время стали предусматривать подобные возможности.

Ликбез, как работают тормоза в авто (простой пример)

Различают пневматические тормоза и гидравлические. В легковых авто используют гидравлическую систему. Именно о ней поговорим.

На оси автомобиля находятся подшипники, на которых насажена ступица колеса, к которой болтами или гайками прикручивается колесо. Чтобы колесо могло замедляться, должен быть тормозной элемент, который жестко соединен с ним. Этим элементов является тормозной диск, который присоединен к ступице колеса. При вращении колеса он также крутится со ступицей.

Чтобы его остановить, применяют тормозные колодки с фрикционными накладками, которые зажимают его между собой. Чем сильнее они прижмутся к диску, тем сильнее между ними сила трения, которая быстрее замедляет диск, а значит колесо, вплоть до полной остановки.

Колодки прижимают поршни, расположенные в тормозных цилиндрах. На одно колесо две цилиндра. Они находятся по бокам диска и сжимают его, как в тисках зажимают заготовку. Цилиндры расположены на суппорте. Он крепится к оси автомобиля, поворотному кулаку.

Для перемещения поршней в цилиндрах используется жидкость, которая передает усилие от педали тормоза к ним. Поэтому в систему добавлены тормозные трубки, по которым «течет» жидкость и главный цилиндр с поршнями, сжимающий ее.

Реклама:

Задние тормозные механизмы

На Жигулях классического семейства 2107 и других, используется барабанная система тормозов. Потому что ее установка объясняется экономией и снижением общей стоимости машины. Тем более, ВАЗ прошлых лет не обладал большими скоростями, поэтому ставить задние дисковые тормоза было не целесообразно, хотя их эффективность выше.

Конструкция

1. Барабан. Он состоит из двух частей: первая крепится на оси (неподвижная), вторая – на ступице, вращается вместе с колесом
2. Тормозные колодки
3. Рабочий тормозной цилиндр
4. Стяжные пружины
5. Распорная пластина
6. Рычаг стояночного тормоза

Принцип работы

Чтобы активировать полноценно задние тормоза, водителю нужно сильнее придавить на педаль. В этом случае начинает работать второй поршень ГТЦ и активируется другой тормозной контур, отвечающий за передачу усилия к тормозным механизмам задних колес.

Давление в рабочем цилиндре (он здесь один) раздвигает поршни, которые находятся по бокам. Они упираются в тормозные колодки, разводя в сторону их верхнюю часть. Колодки усажены на опорные стойки. Они могут проворачиваться на них и двигаться влево или вправо. То есть, верхняя часть разводится в сторону, нижняя, проворачиваясь на них, пытается свестись. Но, нижними краями колодки упираются в заклепки, сила поршней перемещает их на опорных стойках в сторону крышки барабана, и они равномерно прилегают всей своей поверхностью к подвижной части барабана, которая соединена с колесом и под действием силы трения происходит замедление задней оси.

Отпустив педаль, снижается давление в тормозной магистрали и цилиндре. Поршни возвращаются в исходные положения (утапливаются во внутрь), а колодки, под действием возвратных пружин сходятся, отодвигаясь от крышки барабана. Эти пружины не позволяют самопроизвольно двигаться колодкам, притормаживая ступицу.

Видео как работают задние тормоза на «семерке»:

Неисправности

«Болячки» такие же, как у передней тормозной системы. Из-за особенностей конструкции, к ним добавляются новые.

1. Облом или растяжение прижимных пружин. В этом случае задняя ось самопроизвольно начнет подтормаживать
2. Трещины, сколы внутренней части барабана. На ней может скапливать грязь, образовываться ржавчина, которая может заклинить колеса, хотя колодки будут сведены, так как между ними и крышкой барабана миниатюрный зазор

Неисправности ГТЦ

Замена главного тормозного цилиндра ВАЗ-2107 требуется тогда, когда данная деталь попросту выходит из строя. Определить неисправность ГТЦ можно следующими способами:

Загорается красная сигнальная лампа, свидетельствующая о проблеме с тормозным механизмом. Эта лампа загорается в момент, когда уровень в бачке тормозного цилиндра снижается ниже нормы

В таком случае важно выяснить причину снижения жидкости и при необходимости долить ее. Если же утечка происходит по причине неисправности ГТЦ, то его следует заменить.
Наличие потеков на ГТЦ
Если открыв капот, виднеются признаки свежей течи жидкости на ГТЦ, значит пришло время уделить внимание ремонту механизма

Можно провести ремонт главного тормозного цилиндра ВАЗ-2107, но при этом можно продлить жизнь изделия на непродолжительное время, всему виной качество современных запчастей
Если изделие вышло из строя, а точнее, рассохлись манжеты и сальники, то опытные мастера рекомендуют провести замену ГТЦ. Многие отчаянные любители стремятся найти ответ на вопрос, как отремонтировать главный тормозной цилиндр, но впоследствии все завершается его заменой.

ГТЦ на ВАЗ-2107 стоит около 500 рублей, потому не имеет смысла тратить время и деньги, чтобы его отремонтировать. О том, как осуществляется замена ГТЦ на ВАЗ-2107, выясним детальнее.

Особенности замены ГТЦ

Замена рассматриваемого механизма не займет много времени, поэтому для начала следует приобрести новое изделие, после чего убедиться в наличие стандартного набора инструментов и специального ключа для трубок. Этот ключ выглядит следующим образом:

К перечню стандартного набора инструментов можно отнести:

• ключ гаечный на “10”;
• ключ гаечный на “13”;
• плоская отвертка.

Теперь приступаем к рабочему процессу. Находится изделие непосредственно под капотом в моторном отсеке со стороны водителя. Выглядит изделие следующим образом:

1. Изначально следует удалить оставшуюся тормозную жидкость из бачка.
2. Требуется ослабить хомуты крепления, после чего отсоединить шланги бачка с жидкостью от штуцеров.
3. Используя специальный ключ, необходимо вывинтить резьбовые втулки, при помощи которых крепятся стальные трубки к ГТЦ.
4. Вывинчиваются две гайки, при помощи которых крепится цилиндр к корпусу вакуумного усилителя.
5. Теперь можно осуществить снятие рассматриваемого устройства.
6. После снятия старого устройства, можно установить новый ГТЦ. С нового приобретенного устройства следует снять защитную пробку, а на ее место поставить новый сальник. После установки нового изделия в посадочные места, следует его закрепить крепежными гайками.
7. Используем чистый медицинский шприц, из которого следует снять иглу. Набираем в шприц тормозную жидкость, а затем наполняем ею установленное устройство.
8. Заливать ТЖ следует до тех пор, пока она не будет уходить в отверстия. Как только механизм, а точнее, система будет заполнена, можно приступать к завинчиванию трубок специальным ключом.
9. Пользуясь случаем, можно снять и почистить бачок для заправки ТЖ, если в этом есть необходимость. Определить необходимость несложно, для этого нужно взглянуть внутрь бачка. Если имеется осадок, то лучше очистить бачок и резиновые шланги.
10. Заполняем бачок тормозной жидкостью, после чего обязательно прокачиваем систему.

На этом процедура замены главного тормозного цилиндра на ВАЗ-2107 завершена. Процедура не сложная, поэтому справиться с ней может даже малоопытный водитель. Серьезная неисправность решена быстро и недорого, а владелец автомобиля может забыть об этой детали на 3-5 лет

Главный тормозной цилиндр ВАЗ имеет такое название неспроста, поэтому следует уделять ему особое внимание при обнаружении малейших признаков неисправности

Принцип работы тормозной системы

1. Жмем на педаль тормоза
2. Она закреплена штоком с поршнем главного тормозного цилиндра (ГТЦ)
3. Усилие от педали через шток передается на поршень, который сжимает тормозную жидкость, находящуюся в трубках и цилиндрах
4. Энергия сжатия передается на рабочие цилиндры, которые перемещают поршни вместе с тормозными колодками к диску. Он начинает притормаживать.

Чем сильнее нажмем на педаль, тем сильнее сожмется тормозная жидкость и тем большее энергии передастся колодкам, а значит, быстрее будет тормозить автомобиль, вплоть до полной остановки.

Принцип работы прекрасно продемонстрирован в видеоролике ниже:

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

• автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
• постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
• скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Вакуумный усилитель тормозов

К педали подсоединен шток, связанный с усилителем. Устройство вакуумного усилителя тормозов ВАЗ-2107 довольно интересно, представлено оно на рисунке:

Представляет усилитель собой герметичную емкость, внутри поделенную на 2 камеры посредством мембраны. Камера, находящаяся ближе к педали называется атмосферной, а отделенная мембраной от нее – вакуумной. Сама мембрана соединена со штоком поршня главного цилиндра.

Вакуумная камера патрубком подсоединена к впускному коллектору мотора, откуда и берется разрежение. В конструкцию включен также следящий клапан, управляемый штоком педали, им то и выполняется вся работа.

При отпущенной педали этот клапан посредством канала соединяет полости камер, обеспечивая идентичное давление. При воздействии на педаль, клапан закрывает канал, связывающий камеры и открывает канал, связывающий атмосферную камеру с атмосферой. Поскольку во второй камере сохраняется разрежение, то атмосферное давление начинает давить на мембрану. Поскольку она связана со штоком поршня главного цилиндра, за счет перемещения поршня производится вытеснение жидкости с цилиндра в трубопроводы.

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность.

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность.

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями, требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил.

«Колдун» не позволяет задним, разгруженным колёсам, блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос

Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Активные, или управляемые, регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются. При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается.

При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Демонтаж «Колдуна» с автомобиля строго-настрого воспрещается. В случае исключения его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения.

Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием.

Установка

1. Устанавливаем регулятор давления в обратной последовательности.

2. Перед затягиванием болтов крепления регулятора устанавливаем расстояние А=140+5 мм от конца рычага регулятора до горизонтальной площадки лонжерона кузова.

3. Снимаем с регулятора резиновый защитный чехол.

4. Меняя положение регулятора относительно верхней прорези в кронштейне, добиваемся легкого контакта рычага с поршнем регулятора.

5. В этом положении затягиваем болты крепления регулятора к кронштейну.

6. Наносим пластичную водостойкую смазку на конец рычага и выступающую часть поршня и закладываем 5-6 г этой смазки в резиновый чехол.

7. Устанавливаем чехол на регулятор давления.

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

• на уклоне до 16% при полной нагрузке;
• на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.
