Коленчатый вал двс

Системы фаз газораспределения

 Регулировка фаз: Распределительный вал регулируется специальной системой. Это позволяет регулировать время открытия и закрытия клапанов.

Современные бензиновые двигатели часто имеют систему регулировки распредвала (система фаз газораспределения Variable Valve Timing, VVT). Эта система позволяет достичь соответствия современным экологическим нормам, принятым Евросоюзом и рядом других стран. Благодаря этой системе происходит адаптация синхронизации распредвала в соответствии с текущей ситуацией вождения. Например, во время остановки машины и работы двигателя на холостом ходу система регулировки распредвала настраивает систему газораспределения двигателя на более эффективную работу, чтобы снизить расход топлива и, соответственно, уменьшить уровень вредных веществ, выпускаемых через выхлопную систему автомобиля.

На мощных двигателях система фаз газораспределения, как правило, общая как на стороне всасывания, так и на стороне выхлопа. Регулировка распределительного вала в основном состоит из гидравлической системы регулировки и регулирующего клапана. Благодаря этой системе фазы газораспределения. Например, на разных режимах работы двигателя требуется разная величина фаз газораспределения. Так, при работе двигателя на холостом ходу фазы должны быть короткими. На высоких оборотах фазы должны быть более широкими.

В итоге двигатели с изменяемыми фазами газораспределения постоянно меняют работу распредвала в зависимости от режима движения.

Помимо гидравлической системы регулирующие фазы газораспределения, система Variable Valve Timing, VVT регулирует работу двигателя с помощью датчиков на коленчатом валу и с помощью информации о вращении распредвала.

Одним из самых известных типов регулировки распределительного вала является система «Vario Cam» от Porsche (теперь «Vario Cam Plus»). Натяжитель цепи действует как регулировочный элемент, который поднимает или опускает звенья цепи между двумя распредвалами (DOHC) в зависимости от частоты вращения двигателя. В этой системе давление масла имеет решающее значение.

Еще одна известная система регулировки распредвала была представлена компанией Тойота в начале 2000-х годов. Она называется VVTL-i (система с изменяемым временем работы клапанов).

Здесь помимо фазировки распределительного вала может изменяться ход клапанов через распредвал. Функцию регулировки подъема клапанов автопроизводители видят по-разному. Например, некоторые автопроизводители реализуют работу клапанов через переменные углы отклонения. Другие же (Porsche Vario Cam Plus) используют специальные по конструкции кулачки в сочетании с многоточечными толкателями.

Honda использует, например, разные по размеру кулачки (i-VTEC), которые в сочетании с переключаемыми коромыслами позволяют изменять подъем клапана в два этапа.

Вот как работает эта система с изменяемыми фазами газораспределения:

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

• естественным износом элемента;
• низким давлением масла в смазочной системе;
• использованием низкокачественных масел;
• дефицитом масла в системе;
• нарушением температурного режима работы двигателя;
• механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

• механическая поломка компонентов;
• износ подшипников;
• износ кулачков;
• деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Ремонт моторов

Эксплуатационный ремонт сводится только к регулировкам отдельных узлов. Выполняется техническое обслуживание, при котором заменяют фильтрующие элементы и расходные материалы.

Проверяют работоспособность систем питания, искрообразования, охлаждения, смазки. Современные ДВС оборудованы датчиками, которые регистрируют имеющиеся отклонения от номинальных значений. Используя соответствующие диагностические приборы, проводят экспресс-анализ всех систем ДВС. По возможности восстанавливают регулировки, отлаживают режимы работы.

Двигатели при регулярном выполнении технического обслуживания могут гарантированно работать в течение десятка лет и более. Для проведения капитального ремонта производители предусматривают мероприятия по восстановлению работоспособности.

Наибольшему износу подвержены:

• Цилиндры ДВС. Внутри них происходит процесс горения. Температура горючих газов достигает до 2200…2500 ⁰С. Часть металла может выгорать. На внутренней поверхности образуются задиры, повреждается зеркало цилиндра.
• Изнашиваются поршни, они совершают миллионы возвратно-поступательных движений. В результате происходит износ по наружной поверхности. Уплотнение достигается использованием компрессионных и маслосъемных колец, изготавливаемых из ковкого чугуна. Канавки, в которые устанавливают кольца, изнашиваются.
• Нагрузку от поршней получают шатуны. Они опираются на поршневые пальцы и шатунные шейки. В зоне контакта происходит износ. Увеличивается зазор в пальцах и шатунных шейках.
• Коленчатый вал устанавливается на опоры, после совершения нескольких десятков миллионов оборотов изнашиваются коренные шейки. Зазоры увеличиваются. Моторное масло перестает поступать к шатунам и вытекает через неплотности снова в картер.

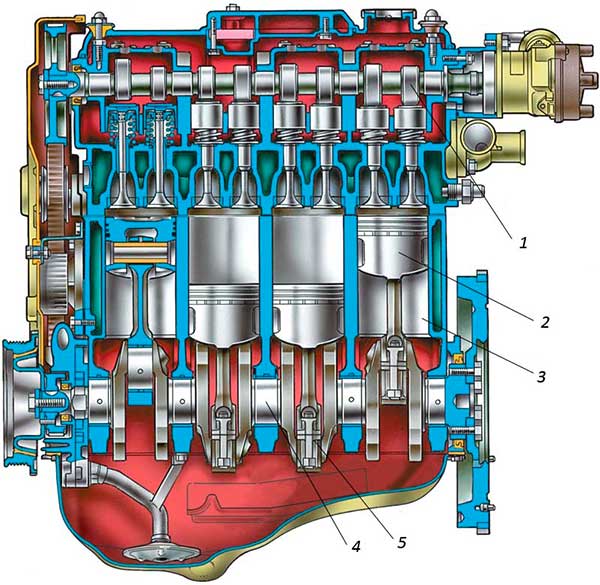

Двигатель в разрезе:

1 – распределительный вал; 2 – поршень; 3 – цилиндр; 4 – коренная шейка коленчатого вала; 5 – шатунная шейка коленчатого вала.

Многие детали заменяются довольно легко. Производители ДВС, кроме базовых деталей, производят еще дополнительную партию комплектующих, изготовленных с ремонтными размерами:

На место изношенных поршней устанавливают новые. На хонинговальных станках выполняется полировка внутренней поверхности цилиндров, восстанавливается форма

Внимание! Некоторые производители поступают проще, они комплектуют моторы новыми съемными цилиндрами. Остается только приобрести рем-комплект, и заменить поршневую группу

Заменяют поршневые пальцы, предварительно растачивают посадочные отверстия в головке шатунов. Шлифуют шатунные и коренные шейки коленчатого вала. У большинства производителей предусмотрены по 3…4 ремонтных размера вкладышей. Поэтому реальный моторесурс может быть продлен в 3…4 раза по сравнению с базовым.

После проведения всех операций собирают двигатель. Ставят его на родной автомобиль.

Схема диагностики коленвала:

Теоретически все выглядит довольно прекрасно. При правильной эксплуатации сердце автомобиля способно работать десятилетиями. Но реальность часто доказывает, что после сравнительно небольшого пробега могут возникнуть проблемы, которые устранить простыми способами затруднительно. Требуется восстанавливать самый сложный узел – коленчатый вал. Это самая дорогая деталь в двигателе. Она нагружается сильнее всех. Поэтому необходим сложный дорогостоящий ремонт.

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

В зависимости от того как расположены коренные шейки, коленвал бывает:

• полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
• неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

Основные элементы КВ

К основным элементам относятся:

• Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
• Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
• Щеки коленвала – соединяют коренные и шатунные шейки;
• Противовесы – уравновешивают вес поршней и шатунов;
• Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
• Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками. Они не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Свободное вращение коленчатого вала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем.

Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Материал и технология производства зависит от класса и типа автомобиля.

1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
3. Для супер дорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы.

Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

И до скорой встречи.

Толкатели

Усилия от кулачков распределительного вала к клапану или штанге передают толкатели. Они же воспринимают и боковые уси­лия, возникающие при вращении кулачков распределительного вала. Толкатели подвергаются действию переменных нагрузок, имеющих динамический характер, следовательно, должны иметь износостойкие рабочие поверхности и малую массу. Для уменьше­ния массы толкатели выполняют пустотелыми.

В двигателях с нижним расположением клапанов применяются тарельчатые толкатели со сферической опорной поверхностью. Кулачок распределительного вала касается опор­ной части толкателя сбоку от оси стержня и имеет небольшую конусность. Благодаря такому устройству толкателя и кулачка тол­катель вращается во время вращения распределительного вала, что обеспечивает равномерный износ опорной поверхности. Для регу­лировки тепловых зазоров в стержень толкателяввернут регули­ровочный болт с контргайкой.

У двигателей с верхним расположением клапанов и нижним расположением распределительных валовтолкате­ли выполнены в виде пустотелого поршня, внутрь которого входит штанга. Нижний конец штанги смазывается маслом, стекающим по штанге. В толкателе имеется отверстие, через которое выте­кающее масло смазывает направ­ляющие втулки и кулачки рас­пределительного вала. Таких от­верстий может быть два. Торец толкателя, контактирующий с кулачком, наплавлен отбелен­ным чугуном, сами толкатели стальные. Для равномерного из­носа опорная часть толкателя делается сферической, а кулачок имеет конусность, что приводит к вращению толкателя во время работы двигателя.

Рычажные подвесные толкатели применяют на двигателях дизе­лей. В приливах толкателя установлена ось ролика, на которой в игольчатом подшипнике вращается ролик. Ролик при работе дви­гателя катится по поверхности кулачка распределительного вала. У этих толкателей трение скольжения заменено на трение каче­ния, что способствует уменьшению износа толкателя и поверхно­сти кулачка вала.

При верхнем расположении клапанов и распределительного вала (двигатели автомобилей ВАЗ-2110, -2111, -1111 и -11113) толкате­лиимеют форму стакана, в перевернутом виде надетого на кла­пан. В наружном днище толкателя выполнено кольце­вое углубление для укладки ре­гулировочных шайб, подбором толщины которых регулируется тепловой зазормежду толкателем и кулачком распределительно­го вала.

На двигателях ЗМЗ-4061 и -4063 автомобилей «ГАЗель» и на двигателях автомобилей ВАЗ-2112 применены гидротолкатели. Эти двигатели имеют распределительные валы для впускных и выпуск­ных клапанов. Каждый цилиндр имеет по два впускных и два вы­пускных клапана. Над каждым клапаном располагаются гидротол­катели. Гидротолкатели стальные, выполнены в виде цилиндри­ческого стакана с плунжерной парой и шариковым обратным кла­паном. На наружной поверхности стакана имеются кольцевая ка­навка и отверстие для подвода масла внутрь толкателя из магист­рали головки блока цилиндров. Наружная поверхность и торец толкателя нитроцементированы. Толкатели устанавливаются в от­верстиях головки блока цилиндров. Гидравлические толкатели ис­ключают необходимость регулировки зазора между толкателями и клапанами.

а—тарельчатый со сферической опорной поверх­ностью; б—цилиндрический (поршневой); в—рычажно-роликовый;1 — распределительный вал; 2—кулачок; 3—толкатель; 4— регулировочный болт; 5— контргайка; 6—штанга; 7—отверстие для слива масла; 8—пята; 9—ролик; 10—игольчатый под­шипник; 11 — ось ролика; 12—втулка; 13—вилка толкателя.

Механизм привода клапа­нов при верхнем расположении кла­панов и распределительного вала:

1— головка цилиндров; 2 — клапан; 3 — толкатель; 4 — корпус подшипников распределительного вала; 5 — распре­делительный вал; 6 — регулировочная шайба; 7 — маслоотражательный кол­пачок; А — зазор между кулачком и ре­гулировочной шайбой

1-корпус, 2-гидрокомпенсатор, 3-плунжер, 4-клапан гидрокомпенсатора, 5-пружина гидрокомпенсатора.

Во время работы двигателя масло под давлением из системы смазки поступает в корпус, отжимает клапан и заполняет гидрокомпенсатор и плунжер.

Когда двигатель не работает давления масла нет.

Плунжер может отойти от стержня клапана. Пружина компенсатора расправится, компенсатор прижмет к низу корпуса, а плунжер к стержню клапана, следовательно зазора нет. Тепловой зазор устанавливается между плунжером и днищем корпуса – автоматически. Первый раз применился в ЗМЗ-406.

Питтинг распределительного вала – Появление углублений на поверхности

Явление питтинга встречается преимущественно в высокооборотных мотоциклетных двигателях. Но иногда это явление наблюдается и в двигателях легковых автомобилей. Питтинг в переводе с английского – «яма». Таким образом, питтинг распредвала означает, что на его поверхности начинают появляться углубления.

Из-за поврежденной поверхности распредвала в этих местах смазка становится неоптимальна, что ведет к преждевременному износу распределительного вала и его компонентов. Кроме того, отслоившийся металл является серьезной проблемой в масляном контуре двигателя, поскольку эти частицы металла приводят к засорению мотора и могут спровоцировать его повреждение.

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

• опорные шейки;
• кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема  клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

• нижнее;
• среднее;
• верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Устройство распредвала

Распредвал выполняет далеко не последнюю функцию в работе двигателя автомобиля – он синхронизирует впуск и выпуск тактов работы двигателя.

В зависимости от типа двигателя, ГРМ может быть с нижним расположением клапанов (в блоке цилиндров), так и с верхним расположением клапанов (в головке блока цилиндров).

В современном моторостроении предпочтение отдаётся верхнему расположению ГРМ. Это позволяет упростить процесс обслуживания, регулировки и ремонта распредвала, благодаря простоте доступа к деталям ГРМ.

Конструктивно распредвал связан с коленвалом двигателя. Это соединение осуществляется посредством ремня или цепи. Ремень или цепь распредвала надета на шкив распредвала и звездочку коленвала. Привод распределительного вала осуществляется за счет коленчатого вала.

Наиболее эффективным считается шкив распредвала — разрезная шестерня, который применяется для тюнинга рапредвала с целью увеличения мощностных характеристик двигателя.

На головке блока цилиндров расположены подшипники, в которых вращаются опорные шейки распредвала. В случае ремонта для крепления опорных шеек используются ремонтные вкладыши распредвала.

Осевой люфт распредвала предотвращают фиксаторы распредвала. По оси распределительного вала выполняется сквозное отверстие. Через него осуществляется смазка трущихся поверхностей деталей. С задней стороны это отверстие закрывает заглушка распредвала.

Кулачки распредвала – важнейшая составная часть. Их количество соответствует количеству впускных и выпускных клапанов двигателя. Именно кулачки и выполняют основное назначение распредвала – регулировка фаз газораспределения двигателя и порядок работы цилиндров.

Каждый клапан имеет свой, индивидуальный кулачок, который его и открывает, «набегая» на толкатель. Когда кулачок сходит с толкателя, под действием мощной возвратной пружины клапан закрывается.

Кулачки распредвала располагаются между опорными шейками. Два кулачка: впускной и выпускной на каждый цилиндр. Кроме того, на вал крепится шестерня для привода прерывателя-распределителя и масляного насоса. Плюс эксцентрик для приведения в действие топливного насоса.

Газораспределительная фаза распредвала подбирается опытным путём, и зависит от конструкции впускных и выпускных клапанов и числа оборотов двигателя. Производители для каждой модели двигателя указывают фазы распредвала в виде диаграмм или таблиц.

На опорах распредвалов устанавливается крышка распредвала. Передняя крышка распредвала – общая. В ней установлены упорные фланцы, входящие в проточки в шейках распредвалов.

Элементы движения. Шатун

Шатун передает усилие движущих сил цилиндра на коленчатый вал. Он всегда нагружен осевой силой, которая определяет напряжения сжатия, и в конце такта выпуска 4-тактных ДВС — растяжения в теле шатуна. Кроме того, при движении шатуна возникают силы инерции, которые вызывают незначительный изгиб его стержня. При наличии значительных по величине осевых сил этот изгиб может явиться причиной поломки шатуна. Поэтому к конструкции шатуна предъявляется требование не только механической прочности, но и достаточной продольной жесткости.

Рис. 6 Шатун современного тронкового дизеля

Шатун состоит из нижней головки 1, стержня (или тела) 2 и верхней головки 3. У судовых дизелей шатуны изготавливаются исключительно из стали путем штамповки (для двигателей малой и средней мощности), отливки или поковки — для мощных судовых двигателей. Как правило, при штамповке тело шатуна имеет в сечении двутавр. У мощных двигателей тело шатуна имеет цилиндрическую форму.

У крейцкопфных двигателей как верхняя, так и нижняя головки шатуна — разъемные. В двигателях старых конструкций нижняя головка была отъемная, так называемая “морского” типа. В такой конструкции есть возможность регулировать объем камеры сжатия прокладками под подпятник шатуна. Верхняя головка может быть «вильчатого» или “безвильчатого” (рис. 5) типа. В большинстве случаев головной и мотылевой подшипники шатуна имеют вкладыши, залитые белым металлом. Однако встречаются конструкции с заливкой белого металла непосредственно в крышку головного и мотылевого подшипников (двигатели B&W старой конструкции). Для смазки подшипников предусмотрено сверление в теле шатуна.

В 2-тактных дизелях головной подшипник традиционно считается наименее надежным элементом, что определяется трудностями доступа смазки к трущимся поверхностям. Силы веса выше расположенных элементов движения и давление газов в цилиндреХарактеристика процесса сгорания топлива в цилиндре дизеля по индикаторной диаграмме постоянно прижимают цапфы поперечины к поверхности заливки подшипника, зазор отсутствует, что препятствует поступлению масла. Для решения этого вопроса обычно используется один из способов: 1) при доводке дизеля тщательно подбирают массы деталей и параметры рабочего процесса с тем, чтобы при работе дизеля в процессе сжатия рабочего тела сила инерции на каком-то угле поворота коленчатого вала превысили силу от давления сжатия, чтобы в нижней части головного подшипника появлялся зазор для доступа масла; 2) цапфы головного подшипника состоят из 2-ух частей, имеющих незначительный эксцентриситет, позволяющий доступ смазки к трущимся поверхностям при качательном движении шатуна; 3) в двигателях MAN старой конструкции к поперечине крейцкопфа крепился поршневой насос с приводом за счет качательного движения шатуна — для подачи смазки под давлением к головному подшипнику. В современных двигателях такое решение не применяется.

Как правильно выбрать, отремонтировать и поменять коленчатый вал

Коленвал в процессе работы двигателя подвергается высоким скручивающим и изгибающим механическим нагрузкам, а также интенсивному износу, тепловым нагрузкам и воздействию агрессивных сред (отработавших газов, загрязнений масла и т.д.). Поэтому со временем данная деталь изнашивается, деформируется и теряет свои качества, а в отдельных случаях износ и деформации могут приводить к полной потере валом возможности нормально выполнять свои функции. В этом случае вал должен быть демонтирован с мотора, подвергнут дефектации, и в случае надобности отремонтирован или заменен.

На замену следует использовать только ту деталь, которая была установлена в двигатель производителем, либо ее допустимый аналог (например, с другой модификации двигателя). Также вместе с валом необходимо приобретать комплект новых вкладышей (шатунных и коренных) и сальников.

Замена коленвала должна выполняться в соответствии с инструкцией по ремонту данного конкретного двигателя. Демонтаж вала выполняется на снятом с автомобиля моторе, так как доступ к детали возможен только снизу. Для снятия вала необходимо демонтировать крышки шатунов и коренных подшипников, маховик, упорные кольца, затем вал вынимается из блока и подвергается осмотру. Если на детали обнаружены трещины и сколы, а также глубокие царапины и риски на прилегающих к сальникам поверхностям, то она подлежит замене. Новый коленвал должен устанавливаться и при недопустимом износе шатунных и коренных шеек (когда выбраны все ремонтные размеры вкладышей), и при недопустимых деформациях в одной или обеих плоскостях.

Если коленвал подвергается ремонту, то предварительно его необходимо очистить от загрязнений и промыть (особенно тщательно промыть сверления в шейках, так как в них скапливается грязь), а затем выполнять те или иные операции. Если же устанавливается новый коленвал, то должны использоваться новые вкладыши и сальники.

После замены коленчатого вала двигатель нуждается в обкатке, обычно для обкатки достаточно 2000-2500 км пробега. Во время обкатки двигатель должен работать на щадящих режимах без резкого увеличения и сброса оборотов. В дальнейшем вал нуждается в регламентном обслуживании — осмотре, очистке сверлений, замене вкладышей и т.д. При верном выборе и замене коленвала, а также при соблюдении рекомендаций по обкатке двигатель после ремонта будет работать надежно на всех режимах.
