Автокорректор фар для ксенона своими руками: описание, принцип действия

Автоматическая корректировка фар

Если в автомобиле есть автоматическая система коррекции ближнего света, то водителю не нужно самому что-то регулировать или поворачивать. За это отвечает автоматика. В систему обычно входит:

• блок управления;
• датчики положения кузова;
• исполнительные механизмы.

Датчики анализируют дорожный просвет автомобиля. Если есть изменения, то подается сигнал в блок управления и исполнительные механизмы регулируют положения фар. Часто эта система интегрирована с другими системами положения кузова.

Также автоматическая система работает в динамическом режиме. Освещение, особенно ксеноновое, может мгновенно ослепить водителя. Так может произойти при резком изменении клиренса на бездорожье, при торможении и резком движении вперед. Динамический корректор мгновенно регулирует световой поток, не давая яркому свету ослеплять водителей.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Вы меняли на своем автомобиле штатный гидроколлектор на электрический?

Опрос

• Да
• Нет

Загрузка …

Принцип действия автокорректора

Для правильного использования корректора в задней части транспортного средства устанавливается датчик, определяющий его угол наклона, после чего информация фиксируется в блоке управления и ток дает сигнал на поворот фар в том или ином направлении.

Пример: на заднем сидении автомобиля сидят пассажиры или багажник слишком загружен, при этом часть машины заметно проседает. В этом случае свет фар устремлен вверх, что приводит к плохому освещению в темный период времени и в непогоду. При таком положении машины датчик фиксирует изменения, а корректор выравнивает фары так, чтобы свет шел горизонтально, независимо от просадки кузова. Такие действия автокорректора происходят автоматически и совершенно незаметно.

Корректоры фар производятся по принципу конструктивной особенности и принципу работы, и подразделяются на квазистатические и динамические.

• Квазистатический корректор, принцип действия которого основан на изменении установленного угла фар при наклоне кузова, состоит из двух датчиков, фиксирующих положение рамы, исполнительных механизмов, электронного блока управления и клавиш переключения при ручной коррекции.
• Динамический корректор является аналогом квазистатического с единственным отличием: присутствие электроники как в блоке управления, так и в исполнительных регуляторах. Такое устройство обеспечивает мгновенное реагирование угла наклона фары при изменении положения кузова и производится такая корректировка даже при минимальных отклонениях.

В каких случаях требуется замена или ремонт

Понять, что корректор фар не функционирует или работает плохо, несложно: при попытках изменить направленность пучка света вы замечаете, что головная оптика не реагирует на поворачивание ручки гидрокорректора и свет направлен в одном положении. Причем не действовать могут как обе фары, так и одна из них. Если проблема налицо, придется заняться демонтажем устройства. Дальнейший этап – полная замена гидрокорректора фар: его компоненты неразборные и восстановлению не подлежат.

Причины, почему гидрокорректор не работает и методы устранения неисправностей

Чаще всего корректор перестает работать из-за вытекания жидкости из рабочего, главного цилиндра или соединительных трубок. Это может быть связано с растрескиванием резиновых уплотнителей (иногда из-за резкого понижения температуры воздуха при заморозках). В результате поршни цилиндров заклиниваются в одном положении, и фары отрегулировать при изменении нагрузки в авто становится невозможно. Если свет регулируется, но в очень небольшом диапазоне, «виноватым» может оказаться один из цилиндров, где ход поршня уменьшился. Еще одна причина, почему не работает гидрокорректор фар – неплотное зацепление штока с рычагом в исполнительном механизме. Метод устранения неисправностей один – замена пришедших в негодность или изношенных узлов и деталей.

Установка электромеханического автокорректора

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

• Десять многожильных проводов сечением 0,35 м2. Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
• Две поливинилхлоридные трубки 1,6 и 2,5 м.
• Двадцать клемм типа «мама».
• Две 11-ти контактные колодки.
• Одна 5-ти контактная колодка.
• Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защиту с применением талька. Если его нет, можно использовать пудру. С одной стороны провода распаиваем клеммы, которые затем вставляем в колодку подключения блока управления. Чтобы не ошибиться с длиной проводов, заготовленные жгуты предварительно примеряем по месту крепления. После этого, проводку вставляем через резиновую заглушку в отверстии в моторном щите, в котором ранее были трубопроводы гидрокорректора.

На втором конце проводки распаиваем клеммы и ставим их в гнёзда колодки подключения моторредукторов. Как правило, в готовых комплектах колодки моторредукторов продаются в резиновых защитных чехлах. Если их нет, то можно заизолировать колодки термоусадочными трубками и герметиком.

Питание подключается с помощью двух толстых проводов и четырёх клемм типа «мама» (одна широкая и три узких). Для нормальной работы корректора питание для блока управления должно подаваться при включении ближнего света. Проще всего это можно организовать подключением к клемме №10 выключателя №64 блока питания задней противотуманной фары. Массовый провод можно подключить через свободную клемму провода, который идёт к реле зажигания.

После этого устанавливаем моторредукторы на штатное место с прокладками, которые идут в комплекте. Все жгуты следует прикрепить к штатной проводке нейлоновыми стяжками.

Принцип работы

Назначение механизма — регулировка степени границы освещения при ближнем свете. При включенном дальнем режиме эту опцию использовать не обязательно, ведь прибор не способен точно обозначить линию света и тени. Фары должны создавать качественное освещение дороги, при этом не ослепляя водителей на «встречке».

Линия тени находится в зависимости от того, как расположен светоотражатель. Наклон необходимо регулировать, ведь он зависит от того, насколько загружен автомобиль и на какие его участки приходится наибольшее давление груза. Фары незагруженной машины излучают световой поток, который освещает участок дороги перед автомобилем. Если в результате загрузки угол наклона корректируется, меняется и направление светового потока. Использование корректировщика позволяет сохранить направление световых лучей после изменения угла наклона кузова автомобиля.

Все корректоры работают примерно по одному принципу. Различаются они только по типу настройки, которая может быть ручной или автоматической. Прибор первого типа оснащают регулятором, который находится в салоне машины. Водитель вращает его вручную, таким образом регулируя степень наклона отражателя. Во втором случае подстройка системы под угол наклона авто происходит автоматически.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Что такое корректор фар

Для безопасного передвижения в ночное время бывает недостаточно правильной настройка фар. Ведь стоит только измениться высоте какой-либо подвески автомобиля (из-за пассажиров или перевозимого в багажнике груза), как траектория светового луча изменится. Встречные водители будут ослепляться или уменьшится уровень освещения дорожного полотна. Чтобы не регулировать вручную угол наклона фар каждый раз, когда изменилась загруженность автомобиля, был изобретена специальная автоматическая система.

Устройство, предназначенное для поддержки заданного положения оси фары в одной плоскости по вертикали относительно угла, образованного  между осями подвесок и пола (а не дорожного покрытия) называется корректором фар. Регуляция происходит на основании данных  датчиков уровня пола, расположенных на подвесках и днище кузова.

Различают следующие виды корректоров фар:

• Квазистатические;
• Динамичекие.

Давайте рассмотрим каждый из них подробнее.

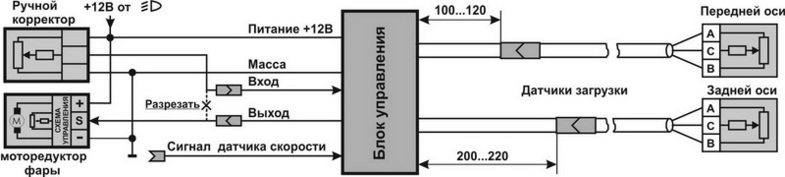

Квазистатические корректоры фар

У квазистатических корректоров более простой принцип действия. Автоматика реагирует на изменение наклона кузова из-за воздействия нагрузки или на значительных скоростях вследствие воздействия сил сопротивления воздуху. Подобные изменения происходят нечасто, поэтому от данной системы не требуется высокая скорость реагирования.

Устройство квазистатического корректора фар:

• Два датчика положения кузова, соединенные с осями авто при помощи специальных рычагов;
• Исполнительные  механизмы;
• Электронный блок управления;
• Дублирующий ручной регулятор света на приборной панели

На основании данных о положении кузова и скорости движения, полученных соответственно от датчиков уровня пола и датчиков АБС (антиблокировочной системы тормозов), устанавливается требуемый наклон и происходит коррекция фар. Регулировка осуществляется исполнительным механизмом на основании команд электронного блока управления.

Динамические корректоры фар

После того, как все большее распространение стали получать ксеноновые фары, имеющие большую энергию светового луча и поэтому более опасные для встречных водителей, стали внедряться более современные и дорогостоящие динамические системы. От квазистатических они отличаются скоростью реагирования на изменение наклона кузова. При помощи этих систем световой поток корректирует свое направление и удерживается на одном уровне за доли секунды

Это очень важно при движении по неровной дороге, торможении, разгоне и т.п

Световой поток всегда направлен на дорожное полотно и обеспечивает идеальный обзор для безопасного движения. Водитель даже не замечает коррекции, система мгновенно реагирует на любое раскачивание кузова и выправляет положение фар.

Как правило, автоматический корректор фар – это штатная система, но его можно установить и самостоятельно. На рынке представлен широкий выбор от различных производителей. На машинах с активной подвеской нет необходимости устанавливать автокорректор фар. Автокорректирующую систему светотеневой границы возможно установить на любой тип и марку автомобиля. Автоматическая система дублируется обычным электромеханическим корректором, и отрегулировать необходимый угол можно прямо из салона при помощи панели управления.

Для того, чтобы автоматические корректоры фар были более надежны и увеличился срок их службы, ведутся разработки бесконтактных датчиков изменения положения кузова, которые будут устанавливаться  взамен распространенных на сегодняшний день потенциометров. Смену потенциометров требуют все более увеличивающиеся требования при движении в экстремальных условиях – погодных или дорожных.

Корректор фар на практике

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

• блок управления;
• датчики, которые измеряют клиренс автомобиля в различных точках;
• устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Замена гидрокорректора фар

Если вы решили поставить гидрокорректор, устанавливаемый штатно на автомобилях «Лада» предыдущих годов выпуска, работы можно выполнить самостоятельно. На более современных машинах («Приора», «Калина», «Гранта» и т. д.) могут быть установлены электрические системы.

Разбор и снятие старого

Алгоритм действий по демонтажу гидрокорректора:

• открутите винты на хомутиках, закрепляющих трубки на деталях корректора;
• отсоедините от блок-фар исполнительные механизмы, крепящиеся на защелкивающихся фиксаторах;
• из салона снимите вращающуюся ручку гидрорегулятора с ее места (она находится прямо на главном цилиндре);
• открутите пластиковую гайку, посредством которой главный цилиндр приворачивается к «торпеде»;
• вытащите его наружу (предварительно протолкнув резиновый уплотнитель в салон) в комплекте — с пластиковыми трубками, исполнительными механизмами.

Гидрокорректор в салоне со снятой рукояткой

Установка и подключение нового

Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.

Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:

• снимите с аккумулятора клемму «минус»;
• демонтируйте старый гидрокорректор вместе с трубками, главным и рабочим цилиндрами;
• вместо него поставьте электрическое устройство;
• рычаг старого механизма в салоне демонтируйте;
• «плюс» электрокорректора соедините с 20-м контактом колодки, «минус» можно «найти» под любой шпилькой кузова, контактирующей с металлом;
• вместо пластиковых трубок проложите провода из комплекта и для надежности закрепите их с помощью диэлектрических хомутов к общему жгуту электропроводки;
• закрепите на кожухах фар исполнительные механизмы;
• верните на место снятую отрицательную клемму АКБ и проверьте работоспособность системы.

Установка нового устройства (главный цилиндр)

В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.

Еще:

• черный налет внутри говорит о том, что лампочке осталось недолго «жить», поэтому ее нужно заменить и лучше это сделать заранее, а не в пути;
• если вы заметили отслоение светоотражающего слоя, фару также придется покупать новую (менять лучше в комплекте оба блока сразу);
• осмотрите линзу блока — если царапины и сколы серьезные, рекомендуется заменить старое стекло, используя специальный герметик при установке нового;
• защитные колпаки перед установкой очистите от грязи.

Наилучший и самый дорогой вариант – установка системы автоматической коррекции. В этом случае водителю ничего делать не надо: устройство само отрегулирует пучок света. В конструкцию входят датчики, устанавливаемые впереди и сзади. Их задача – определение дорожного просвета на обеих осях автомобиля. Это позволяет «вычислить» наклон кузова и послать нужную информацию в электронный блок управления. Он дает команду исполнительным механизмам, и, учитывая скорость передвижения, последние через мотор-редуктор изменяют угол наклона головной оптики. Система довольно сложная, требует профессионального подхода при установке.

Регулировка света

После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см

в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.

Далее:

• остановите автомобиль в пяти метрах от размеченной стены;
• ручкой гидрокорректора выставьте правильный световой пучок;
• каждая фара настраивается по отдельности;
• если «усилий» гидрокорректора не хватает, воспользуйтесь механическими рычагами, расположенными на блок-фаре.

Схема разметки стены для регулировки света

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
2. с главного цилиндра снимаем ручку;
3. выкручиваем гайку крепления главного цилиндра к приборной панели;
4. от блок-фары отсоединяем исполнительные цилиндры;
5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:

• отключаем от АК минусовую клемму;
• поворачиваем главный цилиндр против часов стрелки и сниманием его;
• заменяем уплотнительное кольцо;
• монтируем электрокорректор на место главного цилиндра;
• демонтируем рычаг главного цилиндра в салоне;
• плюсовую клемму корректора соединяем с гнездом колодки №20;
• минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
• прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
• подключаем электропроводку корректора к исполнительным устройствам;
• подключаем минусовую клемму к АБ;
• проверяем работоспособность корректора.

Электромеханический корректор фар на Ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении. Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом. Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии. Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114. Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре. Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

О клубе Ваз 2114

Обвес для Ваз 2114

электрическая схема автомобилей ваз 21099 1998-2000 гг. выпуска с «европанелью» приборов (с карбюратором, монтажным блоком 2114-3722010-10 или 2114-3722010-18)

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.
