Принцип работы крана управления тормозами прицепа камаз

Параметры конструкции

Рассмотрим принцип работы устройства и его конструктивные особенности. Основной задачей узла является контроль тормозов на подсоединённом прицепе. Активация случается в момент, когда значение давления в магистральном трубопроводе упало ниже минимально допустимого уровня.

На практике встречаются два типа конструкции: однопроводный и двухпроводный. Для обоих вариантов есть общие элементы, характерные для всех типов кранов:

• пара клапанов;
• комплект соединительных головок;
• управляющий парный клапан;
• одинарный клапан управления.

Клапаны, отвечающие за манипуляции с тормозной системой, отправляют сжатый газовый объём на потребителей системы от впускного источника. Работа потребителей может происходить как автономно один от другого, так и параллельно. На оба вывода отправляется сигнал о поднятии давления в системе, а к одному аналогу – отправляется противоположный сигнал, оказывающий влияние на понижение давления во время стравливания воздуха при помощи ручного переключателя.

Как тормозной клапан работает во время торможения

В момент активной рабочей фазы сжатый воздух отправляется на выходные отверстия. Через другой канал сжатый газ отправляется на контрольный выход, а далее – на общую магистраль. Эти манипуляции обеспечивают давление на поршень такое, что позволит его уравновесить с усилием снизу.

Поршень, расположенный выше, функционирует из-за силы давления воздуха плюс пружинное усилие. Одновременно должен быть уравновешен средний поршень по аналогичным факторам.

Во время растормаживания сжатый газ отправляется в атмосферу через соответствующий канал. Пружинное усилие переводит поршни в верхнее положение. Параллельно происходит передвижение штока вниз. Также внутренние и внешние входы связываются, ведь этому способствует отрыв клапана из посадочного места.

Сжатый газ вынуждает двигаться шток и поршень вверх, при этом малый и большой поршневой элементы идут в противоположном направлении. Если происходит активация стояночного либо дублирующего тормоза, то сжатый газ направляется по атмосферному каналу ручного крана и удаляется из системы. Уровень давления за мембраной уменьшается, снижая нагрузку на рабочие части. Одновременно происходит упор седла в клапан, отделяя сопряжение с атмосферой. Позже клапан открывается, обеспечивая взаимное сообщение главной магистрали и выходного потока.

Особенности однопроводной системы

Одним из главных отличий однопроводной системы от двухпроводного аналога является наличие в конструкции клапана управления, разобщительного элемента и L-образной головки. Одна магистраль выполняет контрольные функции и используется для подпитки. Клапан востребован в качестве регулятора, помогающего доводить давление до атмосферного. Если количество Паскалей стремительно уменьшается, то повышается интенсивность торможения.

Кроме указанных частей, в системе присутствует толкатель с мембраной, а также клапаны (выпускной и впускной), ступенчатый поршень. Для их соединения в конструкции предусмотрен специальный стержень. Также в систему встроен нижний поршень.

Что такое кран стояночного тормоза?

Кран стояночного тормоза (ручной тормозной кран) — управляющий элемент тормозной системы с пневматическим приводом; ручной кран, предназначенный для управления устройствами растормаживания транспортного средства (пружинными энергоаккумуляторами), входящими в состав стояночной и запасной либо вспомогательной тормозных систем.

Стояночный и запасной (а в некоторых случаях — и вспомогательный) тормоз транспортных средств с пневматическими тормозными системами строятся на основе пружинных энергоаккумуляторов (ЭА). ЭА создают усилие, необходимое для прижатия тормозных колодок к барабану, за счет пружины, а растормаживание производится подачей в ЭА сжатого воздуха. Такое решение обеспечивает возможность торможения даже при полном отсутствии сжатого воздуха в системе и создает условия для безопасной эксплуатации транспортного средства. Управление подачей воздуха в ЭА осуществляется водителем вручную с помощью специального крана стояночного тормоза (или просто ручного воздушного крана).

На кран стояночного тормоза возлагается несколько функций:

• Подача сжатого воздуха на ЭА для растормаживания автомобиля;
• Выпуск сжатого воздуха из ЭА при торможении. Причем предусмотрено как полное стравливание воздуха при постановке на стояночный тормоз, так и частичное при работе запасного/вспомогательного тормоза;
• Проверка эффективности работы стояночного тормоза автопоездов (тягачей с прицепами).

Кран стояночного тормоза входит в число основных органов управления грузовых автомобилей, автобусов и иной техники с пневматическими тормозами. Некорректная работа данного устройства или его поломка может иметь трагические последствия, поэтому неисправный кран подлежит ремонту или замене. Для правильного выбора нового крана необходимо разобраться в существующих типах этих приборов, их конструкции и принципе работы.

Кран тормозных сил на полуприцепе

Так называется пневмоузел, контролирующий реакцию тормозов ПП на сигнал, поступающий от седельного тягача.

Строение

Тормозной кран (ТК) ПП бывает одно- и двухпроводный. На современной прицепной технике (Атлант, Кнорр, Фрюхауф, Шмитц, Крона Тонар, Маз, КамАЗ) чаще всего устанавливается более сложный двухпроводный узел, поэтому рассмотрим именно его.

Конструктивно ТК состоит из корпуса, в котором размещены большой и малый ступенчатые поршни, верхний и нижний клапаны, толкатель поршней. Также узел имеет в составе рычаг, шпильку, упругий элемент, отверстие для разгрузки и винт для настройки работы, позволяющий производить регулировку тормозных сил на полуприцепе.

Двухпроводная тормозная система полуприцепа

По схеме один вывод подсоединяется к тормозам передней колесной оси, второй – к задней. Еще один вывод ведет к крану растормаживания прицепа, который через клапан регулировки давления передает сигнал на регулятор тормозных сил (РТС), называемый в народе подводной лодкой или колдуном.

Предназначение

ТК прицепа служит для контроля тормозной системы несамоходного транспортного средства после получения команды из кабины водителя грузовика.

Также этот узел подключает тормозную систему ПП в автоматическом режиме при падении давления в воздухопроводе до критического уровня, производя сброс излишнего давления через атмосферный клапан.

Принцип действия

Тормозной сигнал передается из кабины грузовика. После нажатия на педаль тормозное усилие передается через главный кран полуприцепа при помощи поступления сжатого воздуха.

Клапан крана в ответ на команду направляет воздух от узла на выводы. Через другой шланг воздушная смесь под давлением направляется в тормозной кран, где с усилием воздействует на большой поршень, который срабатывает под влиянием пружины и давления воздуха, уравновешивая средний поршень, давление в воздуховоде, после чего срабатывают тормозные механизмы.

Когда педаль тормоза отпускается, воздух спускается через специально предназначенное отверстие, расположенное в кране. Пружина давит на поршень, он опускается, открывая отверстие клапана.

После того как давление падает, в системе происходит растормаживание.

Для запуска стояночной системы открывается кран на регуляторе тормозных сил (подлодке), и через отверстие в кране растормаживания прицепа воздух выходит наружу, обеспечивая подключение тормозного механизма.

Между РТС и клапаном растормаживания установлен клапан соотношения давлений, который контролирует перекрытие воздуховодов, когда давление падает до критических значений, чтобы не произошло самопроизвольного торможения.

Изменение уровня давления сжатого воздуха, регулировка тормозного крана полуприцепа производится с помощью специального винта.

Кран управления тормозами Wabco

Компания Вабко начала разрабатывать систему ESC в 1955 году. С 2000 г. ESC устанавливается на Вольво и некоторые другие грузовики.

Тормозная система WABCO

Уже с 2011 г. Wabco входит в базу МАН и Mersedes-Benz, а с 2013 г. – КАМАЗ.

В то же время механизм управления тормозами начинает устанавливаться на полуприцепы Крона, Кегель, Шмитц, Фрюхауф, Тонар.

Преимущество Вабко заключается в контроле за распределением нагрузки по осям, что уменьшает вероятность заноса, опрокидывания.

Система EBC Wabco включает в себя:

• блок управления (мозг устройства);
• датчик поворота рулевого колеса;
• соленоиды антиблокировочной системы;
• передний осевой одноканальный модулятор;
• задний двухканальный осевой модулятор;
• кран управления тормозами полуприцепа.

Когда водитель начинает тормозить педалью, кран электронной структуры передает команду на блок управления, который распределяет тормозное усилие на колеса.

На заметку. Особенность установки системы заключается в том, что из-за неунифицированных от протоколов передачи данных грузовика или полуприцепа иногда требуется замена встроенной управляющей CAN – шины на кабель собственного бренда. Это актуально для КАМАЗов.

Устройство

Схема тормозной системы выполнена по принципу независимого воздействия на приводные механизмы колес передней и задних осей. Пневматическая ТС, применяемая на автомобилях МАЗ, состоит из следующих элементов:

• компрессор;
• резервуары сжатого воздуха (ресиверы);
• пневмопроводы и приборы управления;
• тормозные механизмы.

На автомобиле может устанавливаться одно- или двухцилиндровый компрессор. Последний применяется на тягачах (автопоездах).

Сжатый воздух подается по пневмопроводу в ресиверы. В ТС в зависимости от модели может использоваться 3 или 4 воздушных баллона различной емкости. Каждая пара колес (ось) имеет свой ресивер: передняя и средняя — по 40 л каждый, задняя — 20 л. Отдельным 20-литровым баллоном оборудована стояночная система.

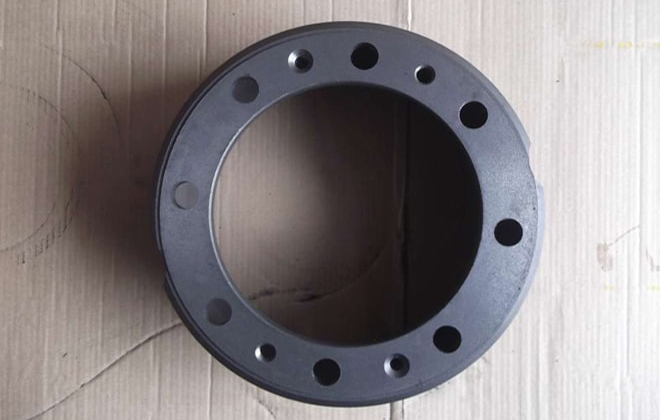

Устройством тормозной системы МАЗ предусмотрена установка тормозов барабанного типа.

Здесь торможение происходит за счет трения, возникающего вследствие прилегания колодок, расположенных на неподвижном суппорте к внутренней поверхности подвижного (вращающегося) барабана. Выполнен он из чугунной отливки диаметром 420 мм и шириной рабочей поверхности 160 мм.

Тормозные колодки изготовлены из стали. Сверху установлены фрикционные накладки из материала не содержащего асбест. Зазор между колодками и поверхностью барабана регулируется рычагом со встроенным автоматическим регулятором. Тормоза передних колес приводятся в действие посредством диафрагменных тормозных камер (ТК). На задних осях усилие на колодки передается пружинными энергоаккумуляторами.

Управляющий воздух подводится на исполнительные механизмы тормозным краном через четырехконтурный клапан. Это приводит в действие тормоза на всех колесах одновременно. При наличии прицепа, для предотвращения его наезда на тягач, установлен клапан управления тормозами прицепа, который позволяет срабатывать тормозам несколько быстрее, чем на тягаче.

Об устройстве и работе тормозного крана

Тормозной кран прицепа является одним из главных элементов в регулировке системой тормозов с пневматическим устройством. Он обеспечивает наличие или отсутствие сжатого воздуха в механизме тормоза и выполняет торможение.

Кран прицеп или кран растормаживания прицепа обеспечивает определённые функции: Подаёт сжатый воздух к камерам тормозным и производит торможение при надавливании на тормозную педаль.

При двухсекционном контуре крана обеспечивается надёжная работа по-резервному конуру подачи воздушной среды. Кран служит для контроля тормозов при срабатывании в прицепном ТСУ системы торможения и при низком падении давления в тормозном контуре.

Кран прицепа подразделяется на следующие группы:

• Односекционную;
• Двухсекционную.

Односекционный кран используется больше только на автомобилях, а двухсекционные применяются с прицепными и полу прицепным устройством выполняется педалью тормоза тягача.

Двухсекционные краны могут разделяться в зависимости от управления секциями на управление шарнирными рычагами, которые имеют общий привод от тормозной педали. В данном случае секции независимые и управляются раздельно.

Секции обе управляются штоком от привода педали тормоза, так как шток установлен в общей конструкции, поэтому одна секция может управлять другой.

Конструкции крана тормозного состоят из следующих элементов:

• Клапана управления впускного и выпускного;
• Следящего устройства и привода;
• Соединительных парой головок.

Элементы расположены в одном корпусе, разделённым на два раздела. Клапан выполняет контроль за тормозами, направляя воздушный поток от ресивера к тормозным камерам. Выглядит он в форме резиновых конусов или кольца соединяющегося с седлом.

Принцип работы простой: При не нажатой тормозной педали в контуре воздушный поток равен атмосферному, система не функционирует. При нажатии, устройстве следящее перекрывает выпускной клапан и запускает впускной.

Воздушный поток из ресивера через клапаны следует к камерам тормозным и производит торможение. Водитель при сильном надавливании на педаль, резко увеличивает давление в кране, в следящем устройстве пружина сжимается, у выпускного клапана седло поднимается и закрывается впускной клапан, воздушный поток из ресивера не поступает к тормозным секциям.

Отпуская тормозную педаль, устройство следящее отводится от клапанов и впускной клапан под действием пружины закроется, а выпускной открывается и воздушный поток выходит из контура в атмосферу. Существуют другие схемы крана и с наличием разных типов клапанов.

Использование контрольного клапана

Для управления тормозами прицепа в кране используется специальный клапан. В нём есть малый и большой поршень с пружинками, а также три рабочие секции. На среднем поршневом элементе установлен впускной клапан, через пружину удерживаемый в посадочном гнезде. Дополнительно используются такие элементы как мембрана, настроечный винт, отверстие для сброса и шток.

Если система находится не в рабочем состоянии (не тормозит), то на выходные части постоянно отправляется поток воздуха. Газ давит на мембрану с поршнем, чтобы поддерживать шток в нижнем положении. Таким характеристикам способствует повышенная площадь мембраны. Выпускной клапан отстранён из гнезда, поршни перемещены в крайнее верхнее положение. Впускной элемент под воздействием пружинного усилия блокирует прохождение воздуха, а в тормозной магистрали имеется один свободный выход в атмосферу благодаря штоку и разгрузочным отверстиям.

Тормозная система полуприцепа

Это название совокупности узлов и деталей, находящихся во взаимосвязи, и обеспечивающая создание сил, препятствующих движению ПП.

Тормозная система полуприцепа

Разновидности

По схеме срабатывания тормозные системы делятся на 5 типов:

1. Гидравлическая. Для замедления движения применяется специальная жидкость, активирующая работу структуры.
2. Электрическая. Бесконтактное торможение выполняется при подключении взаимовлияющих магнитов.
3. Фрикционная. Работа осуществляется путем активации силы трения при помощи тормозных механизмов.
4. Моторная. Обеспечивает остановку транспортного средства при снижении оборотов двигателя.
5. Пневматическая. Здесь тормоза активируются воздушным воздействием.

В полуприцепах давно применяется последний механизм.

Пневматическая тормозная система полуприцепа

Функционирование

Система пневматики активируется с помощью привода, являющегося совокупностью деталей и устройств, обеспечивающих торможение.

Тормозной пневматический привод (ТПП) имеет 2 составляющие:

• энергетическую, отвечающую за энергоснабжение системы;
• управляющую, передающую команду с тормоза грузового автомобиля (ТГА).

ТПП имеет питающий контур, отвечающий за подготовку воздуха для использования в пневмосистеме, в которую входят:

1. Компрессор (отвечает за давление воздуха в структуре).
2. Регулятор давления, который поддерживает значение параметра в границах нормы.
3. Осушитель воздуха, выполняющий функции фильтра, очищающий подаваемый воздух от паров бензина, масел, воды. Дополнительно работает как ресивер (технический сосуд, выдерживающий повышенные значения давления газовых сред).
4. Защитный четырехконтурный клапан:

• распределяет воздух из одного потока на: 1) два периметра ТГА; 2) структуру ПП, отвечающую за срабатывание аварийных, стояночных тормозов; 3) пневмоподвески, дополнительные ТПП;
• контролирует равномерность распределения воздуха в периметрах;
• при нарушении целостности воздухопровода в одной части ТПП обеспечивает нормативное давление в других.

В соответствии со схемой ТПП его запуск производится путем нажатия педали тормоза. В результате подаются управляющая и энергетическая команды, попадающие в механизмы торможения колеса грузовика и к исполнительным устройствам прицепа.

Управляющими деталями ТПП могут быть кран растормаживания полуприцепа, регуляторы различного назначения, клапаны релейные и др.

Исполнительные механизмы – это диафрагменные или энергоаккумуляторные тормозные устройства.

На заметку. В структуру системы тормозов обычно устанавливается один общий манометр или отдельные на ТГА и ТПП, а на панель водителя выводятся лампочки, которые сигнализируют об отклонениях в системе значений давления воздуха.

Общая характеристика тормозной системы

Тормозная система Wabco полуприцепа состоит из материалов высокого качества. Запчасти проходят обязательную проверку.

Преимущества тормозов «Вабко»:

• удерживают груженый прицеп в безопасном положении во время остановок;
• замедляют транспорт без скольжения на столько, на сколько это возможно;
• оптимизируют тормозной путь;
• имеют функциональную пневматическую подвеску;
• устанавливаются на все типы прицепов и полуприцепов;
• способны проводить интеллектуальный анализ сведений, а затем преобразовывать их в функции, которых более 40.

Автозапчасти Wabco имеют нумерацию. Пример приведен на рисунке.

Тормозная система wabco.

Номера состоят из 10 цифр (на рисунке находятся под обозначениями 2,3,4).

1. Цифры указывают на дату изготовления.
2. Шесть цифр определяют вид устройства.
3. Указывает на вариант.
4. Означает состояние запчасти.

На картинке состояние запчасти указано 0. Цифра говорит о том, что деталь новая.

Приведем значения по другим цифрам, которые могут быть указаны вместо 0:

• 1 – устройство новое, но не полностью, а только его часть;
• 2 – указывает на ремонтный комплект или сборную единицу;
• 4 и 7 – соответственно комплектующая и запасная детали.

Цифры 001 на рисунке указывают на оригинальный номер запчасти.

Составляющие компоненты

Тормоза Wabco состоят из:

• тормозной кран полуприцепа Wabco. Подает пневматический и электрический сигналы, которые соответствуют необходимому значению замедления;
• блок управления «Вабко». Управляет тормозами;
• клапан ускорения. Регулирует в передней оси давление ;
• блок торможения. Представляет собой комбинацию из тормозного крана, блока управления и пропорционального ускорительного клапана;
• кран управления тормозом полуприцепа. Регулирует выход давления на местах, где размещены соединительные головки;
• регулятор давления. Контролирует в пневмосистеме силу давления воздуха.

Принцип работы

Компания Wabco производит для полуприцепов два варианта тормозных систем:

• EBS;
• ABS.

Тормоза EBS от «Вабко» основаны на электронном управлении.

Тормоза EBS.

Принцип работы следующий:

1. Электронный блок отвечает за всю систему. С него подаются главные сигналы.
2. На цилиндрах тормоза в клапанах достигается такое давление, о котором говорят подаваемые сигналы.
3. Датчики скорости регулярно осуществляют подъем данных о скорости вращения колес системе EBS .
4. При сбоях одновременно все клапаны функционируют так, как будто используется обычная пневмосистема. После чего начинает действовать запасное давление в тех цилиндрах тормоза, где находится пневматическая система, но с некоторой задержкой.
5. Пневмосистема не может работать одновременно с клапаном распределения нагрузки. По этой причине некоторое количество сжатого воздуха оказывает сопротивление, тем самым создавая задней осью сильное торможение.
6. При этом запасной клапан останавливает работу пневмосистемы в задних цилиндрах на оси.
7. В таких условиях EBS спокойно функционирует и не растормаживается.

EBS снабжена и другими процессами управления тормозом, которые позволяют обнаружить любые отклонения.

Принцип работы:

1. В начале движения, во время него или при остановке ABS проходит проверку основными действующими процессами.
2. Эти процессы передают сигнал водителю о том, что имеется некая неисправность, через лампочку контроля.
3. По надобности функциональная система отключает ABS и отдельные составляющие.
4. При этом действие обычных тормозов сохраняется, а действие антиблокировочного устройства ограничивается или утрачивается.
5. Силовые транзисторы получают сигналы, а затем передают ток на магнитные клапаны.
6. Магнитный клапан срабатывает и за миллисекунды повышает, снижает или поддерживает рабочее давление в цилиндрах тормоза (независимо от давления, создаваемого воздухораспределителем), за счет чего и осуществляется торможение.

Схема

Существуют две версии EBS от Wabco: АРАС и Стандарт. Приведем схемы работы для каждой.

Схема системы EBS3 «АРАС» (конфигурация 4S/4M)

Схема системы EBS3 «Стандарт»/ конфигурация 6S/6M

Тормозные системы ABS так же имеют две версии С и D.

ABS/ASR (версия С)

ABS/ASR (версия D)

СБОРКА КРАНА

Берем клапан 28 устанавливаем в корпус 30. Буртик стопора 25 направляем в сторону конической пружины 26. Удерживая клапан ставим стопорное кольцо 21в паз круглогубцами. Ставим поршень 19 меньший поршень 16 пружина 15 резиновый уплотнитель и корпус 13. Закручиваем корпус 13 болтами 11 с гравером.

Далее в корпус 13 ставим клапан 3 и стопорим кольцом. Переворачиваем кран на 180 градусов и собираем поршень 32 с элементом 34 манжетой и тарелкой 35 закручиваем шпильку 36.

Расстояние между шпилькой 1 и клапаном 5 должно быть +0,8мм и законтрогаено гайкой. Поршень 32 вставляем в корпус 30 с пружиной 31 и уплотнительным кольцом.

регулировка тормозного крана

Выбор, замена и обслуживание воздухораспределителя тормозов

Воздухораспределитель тормозов постоянно подвергается высоким нагрузкам, в его подвижных деталях увеличиваются зазоры, что может вызывать утечки воздуха, ухудшению работы или, напротив, самопроизвольному срабатыванию тормозов. При любых проблемах имеет смысл заменить узел в сборе.

При выборе воздухораспределителя следует руководствоваться рекомендациями производителя прицепа, и устанавливать узлы определенных моделей и каталожных номеров. Однако сегодня рынок предлагает широкий выбор оригинальных воздухораспределителей и их аналогов, обладающих улучшенными характеристиками. Поэтому в ряде случаев бывает оправдана установка именно аналога, но, чтобы избежать проблем в будущем, необходимо выбирать аналоги с подходящими присоединительными размерами и характеристиками.

При правильном выборе и монтаже воздухораспределителя тормоза прицепа или полуприцепа будут работать надежно и эффективно в любых условиях, обеспечивая безопасность автопоезда.

Неисправности

Поломки возникают в любой технике. Тормозные системы от Wabco способны быстро их обнаружить. Особенно, если выполнено подключение прицепа к EBS. Система способна самотестироваться и обнаруживать неисправности.

Признаки

Увидеть поломку можно по таким признакам:

• непрекращающаяся работа воздушного компресса, при которой происходит постоянное нагнетание воздуха в систему;
• горящие кнопки на приборной доске, которые сигнализируют о проблемах;
• непонятные стуки в тормозах и шинах, скрип;
• несвоевременное торможение;
• стремление транспорта к заносу при торможении.

Справка!  Желтая кнопка означает ограниченное управление системой, а красная – EBS подключена частично, ее действие замедлилось и опустилось ниже допустимых пределов.

Причины

Появление одного из вышеописанных признаков говорит о том, что система Wabco дала сбой

На данном этапе важно найти причину поломки

Их может быть несколько:

• отказ работы EBS или ABS;
• неправильная эксплуатация транспорта;
• самостоятельный ремонт (например, некоторые пытаются отремонтировать тормоза на прицепе «Шмитц» или «Кроне», читая советы из разных форумов);
• отсутствие регулярного технического обслуживания.

Устранение неполадок

Ремонт необходимо проводить только в специализированных станциях технического обслуживания. Самостоятельное устранение неисправностей может повредить систему еще больше.

Отсутствие техосмотра и несвоевременная починка приводит к:

• аварийной ситуации при отказе тормозов, увеличении тормозного пути;
• поломке тормозов;
• нарушению в работе электроники.

Специализированные станции техобслуживания предлагают:

• диагностику неисправностей прицепной «АБС», «ЕСВ», пневматической тормозной системы от Wabco;
• ремонт крана растормаживания;
• поиск неисправных датчиков;
• поиск неработающих кранов полуприцепа;
• настройку параметров торможения;
• прошивку работающего модулятора TABS-E WABCO и т.д.

Двухсекционный вариант

Двухсекционный кран складывается из нескольких деталей, таких как: привод, следящее устройство, и клапаны впуска и выпуска сжатого воздуха. Данные детали находятся в одном корпусе, разделенным на несколько частей, в одной из которых находятся привод и следящее устройство, а во второй впускной и выпускной клапаны. Разделен корпус специальной диафрагмой из прочной резины.

Следящее устройство находится в связке, как с приводом крана, так и тормозной педалью, и состоит их пружины и штока. Шток в свою очередь расположен над седлом в выпускном клапане и трубке, которая находится в стакане, упирающимся в диафрагму.

Стакан имеет отверстие, обеспечивающее сообщение атмосферы с корпусом. Клапаны впуска и выпуска выглядят, как резиновые кольца и конусы, которые в свою очередь упираются в седла.

Тормозной кран на прицеп МАЗ

Запчасть воздухораспределитель тормозов прицепа с краном растормаживания МАЗ, КамАЗ

Назначение:Предназначен для управления тормозами прицепа автотранспортного средства в режиме рабочего торможения прицепа или полуприцепа, и для растормаживания одиночного прицепа при его транспортировке технологическим транспортом в пределах автохозяйства или аварийной эвакуации.

Описание работы:Сжатый воздух, поступающий от питающей магистрали тягача через отверстие 1 (рис. 1) и канал И. отжимая края манжеты 9. поступает к выводу 1 -2 воздухораспределителя и далее к воздушным баллонам прицепа, происходит их наполнение до давления, равного давлению в питающей магистрали. При этом выводы 2 через открытое отверстие в корпусе клапана 6 связаны с атмосферой — прицеп расторможен. При срабатывании тормозной системы тягача, сжатый воздух управляющей магистрали через вывод 4 поступает к поршню 5 и. перемещая его вниз, перекрывает атмосферное отверстие в клапане 6. При дальнейшем перемещении поршня 5 происходит открытие клапана 6 и соединение воздушных баллонов прицепа с выводами 2. сжатый воздух поступает в тормозные камеры прицепа, осуществляя его затормаживание. Одновременно с этим, сжатый воздух поступает в подпоршневое пространство Е. Ж. и когда силы, действующие на поршень 5 сверху и снизу, уравновесятся, его перемещение прекращается, клапан 6 усилием пружины закрывается, и рост давления в выводах 2 прекращается. Таким образом, обеспечивается следящее действие воздухораспределителя по отношению к управляющему давлению и синхронная работа тормозной системы автопоезда. При растормаживании тягача, давление в управляющей магистрали падает, и поршень 5 действующей на него снизу силой давления перемещается вверх, закрывает клапан 6 и открывает атмосферное отверстие в его корпусе, выводы 2 соединяются с атмосферой, и происходит растормаживание прицепа. В состоянии поставки воздухораспределитель имеет характеристику 1:1- отношение давления в полости тормозных камер 2 по отношению к управляющему давлению на входе 4. как при торможении, так и при растормаживании, не считая незначительного гистерезиса. В конструкции воздухораспределителя имеется согласующий клапан 7. позволяющий получать при торможении давпение воздуха в выводе 2 опережающее по величине давление воздуха в управляющей магистрали. Если клапан 7 отрегулирован на давление открытия большее, чем давление в выводах 2. то при давлении сжатый воздух поступает в подпоршневое пространство поршня 5. в полость Е малой площади и равновесие системы «поршень — клапан» наступает при давлении в выводах 2 большем, чем в управляющей магистрали (вывод 4). что улучшает быстродействие тормозной системы длиннобазных прицепов или многозвенных автопоездов. Кроме того, конструкция воздухораспределителя обеспечивает автоматическое затормаживание прицепа при обрыве (разгерметизации) питающей магистрали или рассоединении пневматических магистралей между тягачом и прицепом при отсоединении поспеднего от тягача. При падении давления в питающей магистрали манжета 9 центрального поршня запирает выход воздуха из ресиверов прицепа в вывод 1 и под действием давления воздуха и пружины 13 центральный поршень 8 перемещается вверх, при этом происходит закрытие атмосферного отверстия и открытие клапана 6. происходит процесс затормаживания прицепа. Если возникла необходимость в перемещении прицепа или его срочной эвакуации, достаточно переместить кнопку (рукоятку) 14 с поршнем 15 воздухораспределителя вверх до упора (до отказа). Происходит перекрытие отверстия 1 и соединение полости К с полостью И. что приводит к растормаживанию прицепа. При подаче питания к выводу 1 кнопка (рукоятка) 14 автоматически возвращается в крайнее нижнее положение.

Технические характеристики:Рабочее давление МПа 0.8Рабочие зночения температур при эксплуатации, С от минус 45 до плюс 80Присоединительные резьбы М16х1.5-6НГабаритные размеры, мм. не более 180x103x112Масса кг, не более 0.7
