Широкополосный лямбда зонд

Где устанавливают лямбда-зонд?

Датчик не зря назван зондом, так как он устанавливается внутрь выхлопной системы, и фиксирует показатели, которые невозможно проанализировать при разгерметизации системы. Для большей эффективности в современных автомобилях устанавливается два датчика. Один вкручивается в трубу перед катализатором, а второй – за нейтрализатором.

Если зонд не оснащен подогревом, тогда он устанавливается максимально близко к мотору, чтобы быстрей нагревался. Если в машине установлено два датчика, то они позволяют корректировать топливную систему, а также анализировать эффективность каталитического анализатора.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Устройство

Конструкция данного механизма предполагает наличие следующих элементов:

• Металлический корпус с резьбой.
• Электрический нагреватель.
• Наконечник.
• Защитный экран.
• Токопроводящий контакт.
• Уплотнительная манжета для провода.
• Изолятор.

В основе механизма лежат два чувствительных электрода. Внешний имеет платиновое напыление, благодаря которому электрод сильно чувствителен к кислороду. Внутренний же изготовлен из циркония. Устанавливается датчик таким образом, чтобы сквозь него проходили отработанные газы. Внешний электрод улавливает О2, после чего измеряется потенциал между двумя наконечниками. Чем он выше, тем больше кислорода в системе.

Широкополосный датчик кислорода являет собой усовершенствованную конструкцию двухконтактного механизма. Отметим, что потенциал разницы измеряется под воздействием определенной силы тока.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

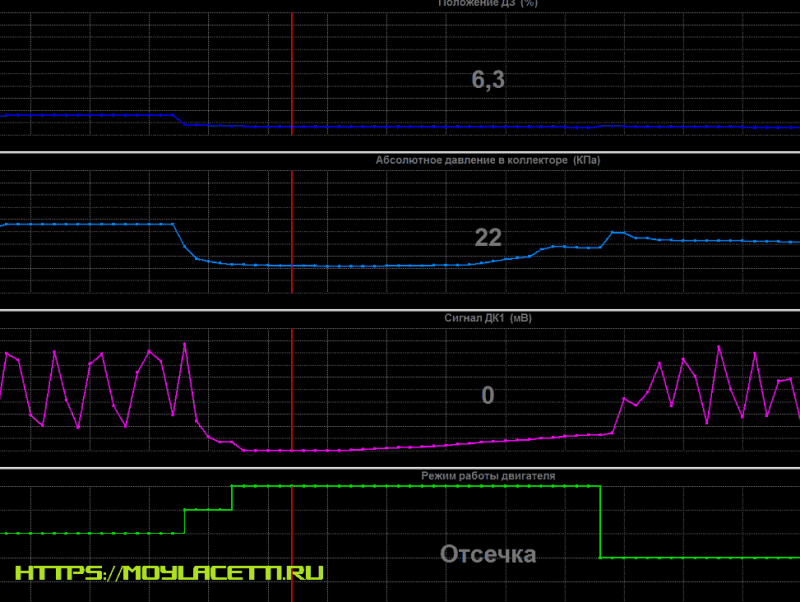

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

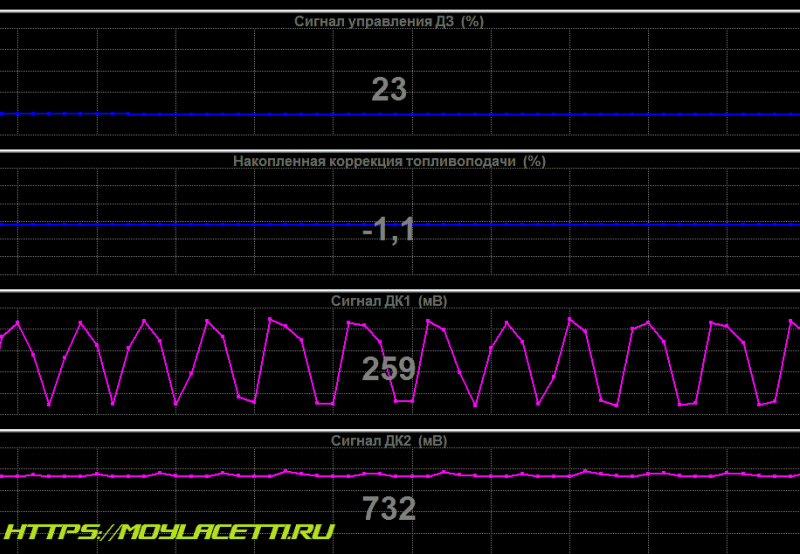

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

56+

Последствия поломки лямбда зонда?

В первую очередь, поломка лямбда зонда может грозить авто владельцу увеличением расхода топлива и ухудшением разгона. Основная причина таких последствий заключается в том, что при поломке показания лямбда зонда не будут соответствовать действительности. По этой же причине соотношение топлива и кислорода в результате может получиться неидеальным. Однако, даже при неисправности лямбда зонда машина все же будет на ходу. Но, критичность ситуации зависит от устройства автомобиля. Существуют модели, которые при отказе этого механизма, могут расходовать топливо в колоссальных объемах, поэтому становится необходим экстренный ремонт.

Также существует ряд причин, способных вывести лямбда зонд из строя. К примеру, механизм может сломаться лишь частично, а именно – лямбда зонд продолжает работу, однако точность показаний резко падает. Лямбда зонд также может перестать активизироваться при определенной температуре. В любом случае, установить точную причину поломки может только специалист. Стоит отметить, что если лямбда зонд окончательно вышел из строя, то менять его нужно только на аналогичный механизм. В противном случае бортовой компьютер может просто не принимать его сигналы.

В случае, если отказывают сразу два датчика, то автомобиль может полностью выйти из строя. Единственный вариант передвижения, который остается в таком случае – это буксир или эвакуатор. Стоит помнить, что лямбда зонд чрезвычайно чувствителен к поломкам. Его могут вывести из строя некачественные поршневые кольца, сложный состав топлива и пропуски зажигания. В первую очередь, усугубить поломку может использование этилированного топлива, которое благодаря содержащемуся в нем свинцу выводит из строя платиновые электроды. Достаточно пару раз заправиться таким бензином, чтобы окончательно разрушить лямбда зонд.

Признаки неисправности лямбда-зонда

Кислородный датчик – один из самых уязвимых элементов двигателя. Срок его службы ограничивается 40-80 тысячами км пробега, после которых могут наблюдаться перебои в работе. Сложность диагностики неисправностей, связанных с датчиком кислорода, заключается в том, что он в большинстве случаев «умирает» не сразу, а начинает постепенно деградировать. Например, увеличивается время отклика или передаются неправильные данные. Если по какой-то причине ЭБУ совсем перестал получать информацию о составе отработавших газов, он начинает использовать в работе усредненные параметры, при которых состав топливо-воздушной смеси далек от оптимального. Признаками выхода из строя лямбда-зонда являются:

• Повышенный расход топлива;
• Нестабильная работа мотора на холостом ходу;
• Ухудшение динамических характеристик автомобиля;
• Повышенное содержание CO в выхлопных газах.

Двигатель с двумя датчиками кислорода более чувствителен к возникающим в системе коррекции смеси неисправностям. При поломке одного из зондов практически невозможно обеспечить нормальное функционирование силового агрегата.

Существует ряд причин, которые могут привести к преждевременной поломке лямбда-зонда или сокращению срока его службы. Вот некоторые из них:

• Применение бензина плохого качества (этилированного);
• Неисправности системы впрыска;
• Пропуски зажигания;
• Сильный износ деталей ЦПГ;
• Механическое повреждение самого датчика.

Виды лямбда-зондов

Лямбда зонды подразделяют на несколько типов в зависимости от различных факторов.

Так, по диапазону измерения кислородный датчик может быть:

• узкополосный;
• широкополосный.

Отличия устройств заключаются в том, что последнее имеет более широкий диапазон измерения. Это позволяет ему более плавно менять состав топливной смеси, что обеспечивает более стабильную и эффективную работу двигателя.

В зависимости от скорости разогрева зонды делят на:

• стандартные;
• быстро разогреваемые (FLO);
• особо быстро разогреваемые (UFLO).

Последние два типа разогреваются гораздо быстрее стандартных устройств, что обеспечивает своевременную передачу полученных данных на электронный блок управления.

В зависимости от наличия дополнительного подогрева лямбда зонд может быть:

• без нагревательного элемента;
• с нагревательным элементом.

Первый тип разогревается исключительно за счет выхлопных газов. Второй подогревает нагревательный элемент. Это помогает быстрее достичь рабочей температуры и стабилизировать функционирование двигателя.

Немного истории

Лямдазон начали внедрять в транспортные средства с бензиновыми двигателями с 1979 года. Его появление в автомобильной промышленности было вынужденной мерой в связи с введением строгих правил в отношении выбросов отработавших газов двигателей внутреннего сгорания.

В настоящее время все больше автомобилей оснащаются более чем одним лямдазондом, которые тесно взаимодействуют с катализатором. С 1992 года эти устройства являются стандартным оборудованием каждого автомобиля, приводимого в движение двигателем автомобиля. А с 2000 года лямдазон также стали устанавливать и на машины с дизельными двигателями.

Отказы лямбда-зондов

К сожалению, датчики  лямбда-зонд выходят из строя. Теоретически зонд должен выдерживать до 150000 км. В оптимальных условиях хорошие зонды могут выдержать гораздо больше.

Каковы типичные симптомы отказа лямбда-зонда?

• значительное увеличение расхода топлива — в среднем на 50 процентов.
• самопроизвольные изменения частоты вращения двигателя
• черный дым из выхлопной трубы
• увеличенное количество окислов углерода и углеводородов в выхлопе
• снижение мощности двигателя
• загорается контрольная лампочка двигателя (в случае титановых и широкополосных датчиков, подключенных по системе EOBD)

Какие методы используются механиками для проверки технического состояния лямбда-зонда?

• Проверка датчика на механические повреждения
• Проверка состояния штекера и его контактов
• Проверка состояния проводов и их расположение, подключение зонда к контроллеру (может потребоваться разобрать детали салона автомобиля)
• Мониторинг состояния самого зонда с использованием специальных устройств — проверка работы теплового контура зонда, контроль изменений напряжения, генерируемых зондом, с помощью осциллографа и / или диодного тестера кислородного датчика, проверка состояния зонда с помощью диагностического компьютера и системы EOBD (в случае титановых и широкополосных зондов) ).

Каковы недостатки лямбда-зондов и в чем их причина?

• Внутреннее короткое замыкание в датчике — датчик изношен
• Внешнее короткое замыкание — причиной может быть повреждение электрических проводов (изгиб, растрескивание, и т.д). Кабели также могут быть повреждены из-за механических воздействий.
• Нет напряжения — возможно, кабель или штекер расплавились из-за контакта с горячими компонентами выхлопной системы.
• Возможна коррозия выхлопной системы
• Перегрев зонда — вызван слишком высокой температурой выхлопных газов. Это может быть связано с ослабленными клапанами или неправильным моментом зажигания
• Загрязнение зонда с белым или красным покрытием, это связано с использованием неподходящих присадок для топлива или топлива низкого качества.
• Загрязнение зонда жирным и черным покрытием — вызвано износом двигателя, что приводит к потреблению большого количества моторного масла
• Загрязнение зонда зеленое — из-за утечки хладагента в камеры сгорания. Это часто является признаком повреждения прокладки под головкой двигателя.
• Загрязнение зонда темно-коричневым покрытием — длительная езда на чрезмерно богатой топливно-воздушной смеси, что может быть вызвано выходом из строя системы впрыска.
• Механическое повреждение проводов — как при внешних коротких замыканиях.
• Механическое повреждение зонда — удар зонда о камень во время движения.
• Грязные контакты на вилке — из-за окисления — вы можете попытаться очистить их с помощью очистителя для электрических контактов.

Лямбда зонд не ремонтопригоден. Они всегда меняются на новые. Вы можете отремонтировать только кабель питания и электрический разъем.

Как проверить лямбда-зонд мультиметром и другими способами

Проверку работоспособности четырехвыводных лямбда-зондов, установленных на большинстве современных автомобилях, проще начать с контроля работоспособности нагревательного элемента.

Для этого необходимо мультиметр переключить в режим измерения сопротивления и «прозвонить» выводы электрического нагревателя. Обычно они выполнены из провода большего сечения. Сопротивление должно быть менее 10 Ом. Если сопротивление больше, это свидетельствует о неисправности электрического нагревателя.

Через 10000 км пробега автомобиля желательно производить визуальную проверку зонда. Для этого датчик необходимо снять с коллектора.

Даже если при откручивании закоксовавшегося резьбового соединения используются спецсредства, непосредственно перед съемом датчика их следует удалить.

В рабочей зоне датчика следует обратить внимание на его цвет и состояние. Наличие сажи (признак обогащенной смеси) приводит к загрязнению датчика, для его лучшей работы сажу следует удалить

Белые либо серые налеты являются свидетельством наличия присадок в масле или топливе, они также могут привести к неисправности лямбда-зонда. Блестящий налет – признак превышения концентрации свинца в топливе. При интенсивном налете датчик подлежит замене.

Контактные выводы наиболее распространенных циркониевых датчиков кислорода ( б, с – лямбда-зонд с подогревателем; а — без; * цвета выводов могут отличаться от указанных):

Для того, чтобы проверить лямбда-зонд при помощи мультиметра, необходимо подключить его щупы к сигнальным проводам, переключить на предел измерения 2 Вольта. Далее искусственным образом создать ситуации обогащенной смеси, например перегазовками, или сняв разъем регулятора давления. При этом показания мультиметра должны быть более 0,8 Вольт, тогда зонд исправен.

Затем создают ситуацию обедненной смеси (можно искусственно создать подсос воздуха, приоткрутив хомут воздуховода). Показания мультиметра должны быть менее или равны 0,2 Вольта.

Видео — как проверить лямбда зонд тестером:

Большинство компьютерных диагностик позволяют посмотреть параметры лямбда-зонда в реальном времени. Это также можно сделать обычным осциллографом. Временная зависимость напряжения на сигнальном выходе исправного лямбда-зонда будет иметь приблизительный вид:

Если нижний предел опускается до 0 Вольт, датчик изрядно «подустал», если кривая носит более сглаженный характер, датчик в обязательном порядке подлежит замене.

Механическая обманка лямбда-зонда

Любой автомобильный катализатор представляет собой банку глушителя с расположенными в ней металлическими или керамическими сотами с напылением из драгоценного металла (золото, платина и т. д.). Благодаря реакции окисления выпускные газы, проходя через такое устройство, очищаются от вредных примесей, снижается уровень токсичности выхлопа.

Каталитический нейтрализатор (КН) работает в условиях высоких температур, поэтому его ресурс относительно небольшой. Срок службы детали дополнительно сокращается при использовании некачественного топлива – соты забиваются нагаром, образующимся в результате неполного сгорания топливной смеси. Покупка нового КН обходится достаточно дорого, а так как менять его приходится довольно часто, многие собственники авто стараются избавиться от этого элемента выпускной системы, установив пламегаситель или стингер.

Простое удаление КН имеет побочное явление: на автомобилях с моторами Евро-4 и выше датчик кислорода, установленный за катализатором, фиксирует превышение нормы токсичности выхлопа, в результате на панели приборов загорается лампа Check Engine. Есть три способа избавиться от ошибки:

• установить дополнительную механическую проставку;
• внести изменения в электрическую схему кислородного датчика;
• перепрограммировать блок управления двигателем.

Механическая обманка представляет собой металлическую втулку определенной длины, с отверстием небольшого диаметра внутри. Также во внутренней части этого приспособления находится керамическая крошка с каталитическим покрытием. По сути, втулка представляет собой мини-катализатор, но здесь происходит очистка только тех отработанных газов, которые попадают на кислородный датчик. Следует отметить, что существует и простые обманки, выполненные в виде обыкновенной втулки с отверстием, внутри которой нет никаких элементов. Изготовить элементарную проставку может любой токарь, в этом случае не обязательно покупать фабричное изделие. Преимущества подобных устройств:

• недорогая цена (в среднем от 400 до 1000 рублей);
• легкость в монтаже;
• надежная и простая конструкция.

Однако, у механической обманки есть и свои недостатки – на некоторых моделях авто установить приспособление не удается (не хватает места в силу конструктивных особенностей), приспособление не всегда дает нужный эффект (ошибка полностью не исчезает). Еще нужно заметить, что на машинах с двигателями Euro-5 электронную систему с помощью дополнительной проставки обмануть не получается, Check Engine здесь все равно продолжает загораться.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

Методы проверки лямбда-зонда

Чтобы проверить исправность лямбда зонда, достаточно мультиметра. Работа выполняется в такой очередности:

• Проводится внешний осмотр. Сажа на его корпусе указывает на то, что он мог сгореть.
• Отключается датчик от электрической цепи, мотор заводится.
• Наконечник необходимо нагреть до рабочей температуры. Для этого нужно держать обороты двигателя в пределах 2-3 тысячи оборотов.
• Контакты мультиметра подсоединяются к проводам датчика. Плюсовой стержень прибора – на сигнальный провод (черного цвета). Минусовый – на массу (серый провод, если его нет, то просто на кузов авто).
• Если датчик исправный, то показатели мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд выдаст показатели от 0,3 до 0,7 В. Если на экране показатель стабилен, то это означает, что датчик не функционирует.

Устройство и принцип работы

Лямбда зонд не просто определяет остаточное количество кислорода в выхлопных газах, он сравнивает этот показатель с атмосферным воздухом. Это обеспечивает более точное измерение, сколько именно кислорода тратит двигатель.

Основной конструктивный элемент – пустотелый наконечник датчика из керамического оксида циркония. Внутренняя и наружная поверхность его покрыты платиновым напылением, которое выполняет роль электродов.

Датчик вставляется в выпускной коллектор. При работе он нагревается до 300-350 градусов, и при такой температуре керамика приобретает свойства проводника. Ионы кислорода переходят из внутренней части датчика, соединенной с атмосферным воздухом, к наружной, которая контактирует с выхлопными газами. При этом создается электрический ток, сила которого зависит от разницы концентрации кислорода внутри и снаружи. Силу тока и фиксирует ЭБУ.

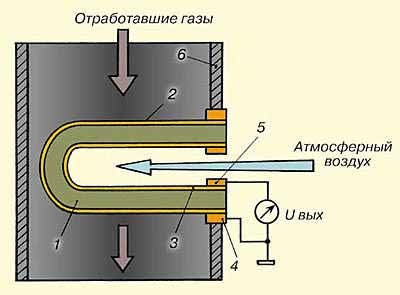

Принцип работы циркониевого кислородного датчика1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба

Помимо основной рабочей части датчик имеет другие элементы: корпус, уплотнители, изоляторы, провода и т.д. Особого внимания заслуживает нагреватель внутри датчика, он позволяет начать работу сразу, не дожидаясь, пока двигатель выйдет на рабочий режим.

Видео о принципе работы кислородного датчика
