Настройка и доработка рулевого управления ваз 2105

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Как убрать люфт руля на ВАЗ 2107? Когда нет сил больше терпеть

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Как убрать люфт руля на ВАЗ 2107? Вопрос довольно сложный. Ведь существует 2 вида этой проблемы:

Осевой – проявляется при плохом соединении шлицов или проблемах с редуктором;

Зачастую водитель сталкивается с такой неисправностью как люфт рулевого управления

Данная проблема может повлечь за собой серьезные неполадки, поэтому важно вовремя обнаружить и устранить неисправность

• Причины появления
• Как определить
• Устраняем поломку
• Стоимость ремонта
• Видео

Рулевое управление одно из главных для езды, а поломка в виде люфта не одна из приятных ситуаций. Часто причиной появления могут быть разные поводы, это и плохая ходовая, износ деталей, ну и чаще всего состояние наших дорог. Поэтому рассмотрим, как выявить люфт в рулевом управлении и как стоит проводить ремонт.

Жигули (ВАЗ-2107). Разборка и сборка картера рулевого управления механизма

Главная Автомобили — ВАЗ ВАЗ-2107 (Жигули) 1982+ г.в.- руководство по техническому обслуживанию и ремонту поиск по сайту

содержание .. 130 131 132 133 134 135 136 137 138 139 ..

Жигули (ВАЗ-2107). Разборка и сборка картера рулевого управления механизма

Рис. 6–5. Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R

Рис. 6–6. Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Отвернув гайку крепления рулевой сошки 2 () и сняв пружинную шайбу, съемником А.47043 снимите сошку (). Отвернув болты крепления, снимите крышку 12 (см. ) картера рулевого механизма вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой. Выньте из картера 1 рулевого механизма вал 7 сошки в сборе с роликом.

Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.

Валом 11 червяка вытолкните из картера кольцо 5 подшипника и выньте вал вместе с сепараторами 6 подшипников. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

Рис. 6—7. Снятие наружного кольца верхнего подшипника червяка с помощью оправки 67.7853.9541: 1 — картер рулевого механизма; 2 — наружное кольцо верхнего подшипника червяка; 3 — оправка 67.7853.9541

Оправкой 67.7853.9541 выпрессуйте наружное кольцо верхнего подшипника (.).

Сборку

рулевого механизма проводите на кронштейне А.74076/R в последовательности, обратной разборке.

Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

Рис. 6–8. Установка червяка рулевого механизма: 1 – крышка подшипника; 2 – регулировочные прокладки; 3 – червяк

Рис. 6–9. Контроль момента трения червяка динамометром: 1 — червяк; 2 — головка А.95697/5; 3 — динамометр 02.7812.9501; 4 — кронштейн стенда для ремонта картера рулевого механизма; 5 — картер рулевого механизма

После установки червяка в картер рулевого механизма и закрепления нижней крышки проверьте динамометром 02.7812.9501 с головкой А. А.95697/5 (см. ) момент трения вала червяка; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см). Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2 (), если больше — увеличьте.

Рис. 6–2. Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки. Возможный зазор в зацеплении устраните регулировочным винтом 2 см. () и затяните контргайку 3.

После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 68,6–88,2 Н·см (7–9 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 49 Н·см (5 кгс·см) при повороте от угла 30° до упора.

По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять32°10’±1° как влево, так и вправо до упора сошки в головки болтов. Залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Послесловие

Никаких трудностей у вас не возникнет при снятии и установке рулевого редуктора или карданной передачи. Но стоит отметить, что после всех работ с рулевым управлением нужно проводить регулировку развала и схождения колес. Это позволит сохранить покрышки и кузов. И не забывайте в редуктор заливать трансмиссионное масло. Оно позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена бывшей в употреблении детали составляет 500-1000 рублей, в зависимости от состояния.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Неполадки рулевого управления

Рулевой механизм, как и любой другой узел транспортного средства изнашивается и со временем требует ремонта. Чтобы упростить поиск и устранение поломок, существуют определённые признаки, позволяющие выяснить характер поломки и устранить её в короткие сроки.

Течь масла

На «классике» проблема «мокрого» рулевого редуктора является довольно распространённой. Причин этому может быть немало:

• износ сальника;
• подтекание из-под прокладки;
• ослабление крепежа, которым фиксируется крышка механизма;
• коррозия первичного вала.

Если сальник и прокладки можно заменить, болты подтянуть, то при повреждении вала, деталь придётся шлифовать.

Одним из вариантов избавиться от течи масла из редуктора при исправных сальниках является обработка крышки герметиком

Тугой руль

Иногда бывает, что для поворота баранки необходимо прилагать заметно больше усилий, чем обычно. К появлению этой неисправности могут привести несколько причин:

• неправильная установка развал-схождения колёс;
• поломка одного из элементов в рулевом механизме;
• нарушен зазор между червяком и роликом;
• крепёж оси маятника сильно затянут.

Люфт руля

Одной из причин появления свободного хода в рулевом механизме является износ крестовин вала. Помимо них люфт появляется в самом редукторе. Если узел имеет большой пробег, то его желательно разобрать, осмотреть, в каком состоянии находятся все элементы, заменить детали с большим износом, после чего провести регулировку.

Стук и вибрация

Если во время движения на руле чувствуется отдача, то причин такого явления может быть немало. Управление транспортным средством в таком техническом состоянии приводит к быстрой утомляемости и снижает уровень безопасности. Поэтому рулевой механизм нуждается в диагностике.

Таблица: причины вибраций и стуков на руле и способы их устранения

Причина неисправности рулевого управления	Способ устранения неисправности
Увеличенный зазор в подшипниках ступиц передних колёс	Отрегулируйте зазор ступиц передних колёс
Ослабление гаек шаровых пальцев рулевых тяг	Затяните гайки шаровых пальцев рулевых тяг
Увеличенный зазор между осью маятникового рычага и втулками	Замените втулки маятникового рычага или кронштейн в сборе
Ослаблена регулировочная гайка оси маятникового рычага	Отрегулируйте затягивание гайки маятникового рычага
Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка	Отрегулируйте зазор
Увеличенный зазор в шаровых шарнирах рулевых тяг	Замените наконечники или рулевые тяги
Ослабление болтов крепления картера рулевого механизма или кронштейна маятникового рычага	Затяните гайки болтов
Ослабление гаек крепления поворотных рычагов	Затяните гайки

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

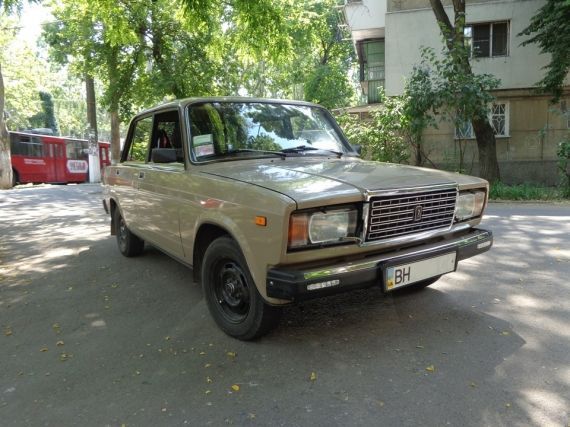

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Как осуществляется регулировка рулевого редуктора ВАЗ-2107 своими руками

В других случаях достаточно будет осуществить техническое обслуживание рулевой системы. Эти мероприятия не вызывают особых сложностей и могут быть выполнены собственноручно. Специалисты завода-изготовителя рекомендует следить за уровнем масла и периодически менять его в редукторе рулевого механизма. Снимать его с автомобиля для этого не требуется, все действия осуществляются без разборки.

Для замены в первую очередь нужно слить старую смазку. Это можно выполнить, сняв крышку редуктора, которая закреплена четырьмя болтами. После полного вытекания жидкости крышку монтируют на место и через отверстие для залива добавляют новое. На этом замена масла в рулевой системе считается оконченной.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка – это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Нарушения балансировки

Покрышки и колесные диски не идеальны ни по геометрическим характеристикам, ни по своему составу. А так как вес этих элементов в некоторых частях различается, то в момент вращения колеса та точка, где вес больше, будет оттягивать на себя центр колеса. Это воздействие центробежной силы. Даже не небольших скоростях (а уже на 40 км/ч колеса вращаются достаточно быстро), через тяги на руль будут приходить вибрации. Колеса обязательно необходимо балансировать. Это делается после замены резины или дисков. Суть процесса в том, чтобы масса колеса была одинаковой в каждой точке. Для этого на диске закрепляются специальные грузики.

ступичный подшипник

Полностью доработаем рулевое управление!

Все готовятся к новому году по-разному. Я вот хочу в новогодние праздники поучаствовать в паре соревнований. Если ты не боишься холодных гаражей и простуды на роже, то мой рассказ для тебя.

Как не крути, а точное управление на трассе – это очень важная штука. А в моём случае люфт на руле колоссальный. Машина мне досталась порядком запущенная. Последнее время я только и делал, что устранял в ней течи масла из тех или иных узлов. Этот раз не стал исключением и за рулевое управление я взялся отчасти потому, что рулевой редуктор заливал лужами белоснежный асфальт грязным маслом при каждой моей остановке.

Если делать, то делать хорошо. Поэтому я снял рулевой механизм полностью с машины. Как и все запчасти до этого, после снятия они выглядят как кусок масляного г…на. Но в этой груде грязных железяк некоторые узнают слева на право рулевой маятник, соединённый через среднюю тягу с рулевым редуктором.

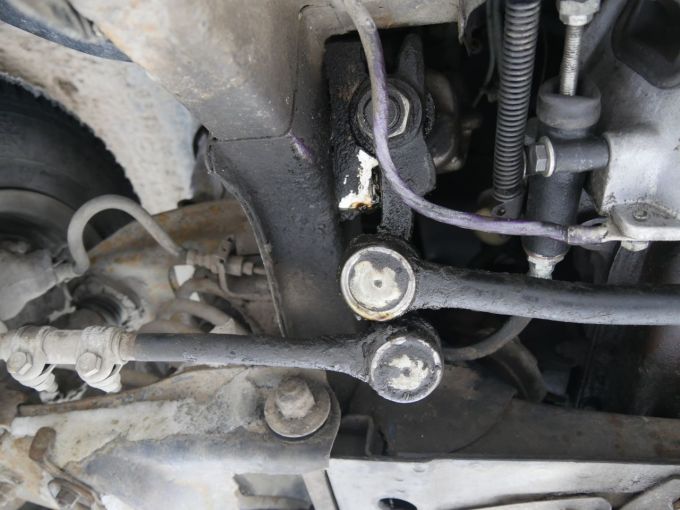

В ходе осмотра выяснилось, что у меня уже установлен маятниковый рычаг на подшипниках, но его разбило вдрызг и поворачивается он с большим усилием. А в редукторе масло давит из обоих сальников в совсем неприличных объёмах. К сожалению, просто поменять оба сальника для меня оказалось совсем не просто. Я собственноручно прикончил редуктор и по итогу пришлось покупать весь этот узел новым. Слева старые, но уже отмытые железяки, а справа новые запчасти.

Этого мне показалось мало и хотелось поставить кронштейн рулевого редуктора. Не многие знают, но на отечественной классике рулевой редуктор со временем начинает наматывать лонжерон на себя))) Дико звучит, но в самых запущенных случая даже выдирает себя же из лонжерона. На начальных же стадиях, появляется люфт в управлении. Это легко лечится кронштейном рулевого редуктора. У нас в стране есть два крупных производителя подобных железяк, но ни одна из них при покупке без доработок не встаёт. Поэтому пока отложил эту доработку на время.

ни эта не подходит

ни продукция конкурентов

Теперь очередь колёс. Здесь мы перейдём на новейший тип подшипников))) Я имею ввиду, что морально устаревший механизм конусного подшипника в ступице ваз 2107 можно через проставки поменять на ступицу(заднюю) ваз 2108. Это позволит больше не мазаться по уши в солидоле и люфт на колёсах конструктивно пропадёт. Более подробно в видео, т.к. иначе я просто завалю весь рассказ огромным количеством фотографий.

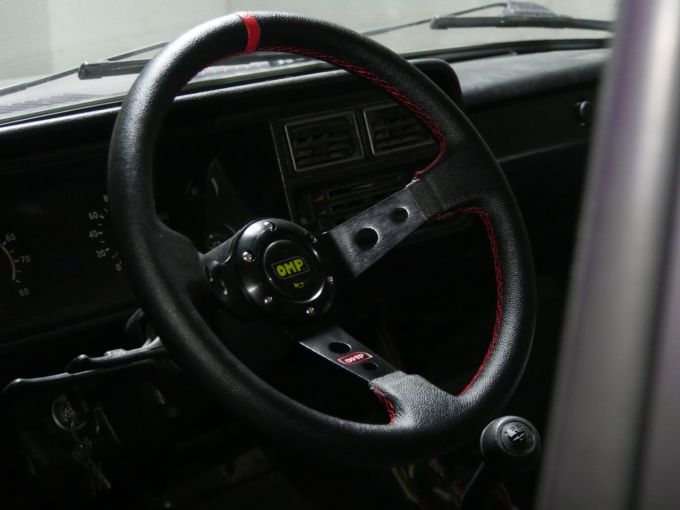

И на десерт мой оригинальный китайский РУЛЬ! Штука очень нужная на самом деле. Многие думают, то подобные вещи ставят исключительно для того, чтобы потешить своё самолюбие и произвести впечатление… не знаю на кого. Ну на кого-то в общем)) Но хороший руль с вылетом и не большим радиусом просто необходим на гоночном треке. Перехватываться по огромному штурвалу крайне неудобно

Если принять во внимание, что это нужно делать быстро, то гражданский руль просто отпадает. Я заказал свой в Китае, а проставку купил здесь, и она ОЧЕНЬ ПЛОХАЯ

Потому, что не травмобезопасна. Т.е. при ударе не складывается – это очень опасная штука. Так что заменю его при первой возможности. Руль имеет стойкий запах клея, но свои функции выполняет и минусов, кроме вонючих рук, я пока не нашёл.

Чтобы не быть голословным, я решил проверить свои доработки на самом извилистом треке , что можно найти в Екатеринбурге. И мне результат понравился, хотя я опять проторчал уйму вечеров в холодном гараже. Сама гонка и подробный рассказ на видео. А я и Андрей, что часто остаётся за кадром, желаем Вам хорошо провести праздничные выходные! Может кто-то даже выберется в праздники на трек и даст жару на своём автомобиле(трезвый как стекло). Увидимся на трассе!!!

Проверка люфта у руля на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Люфт в руле — на самом деле эта тема интересует очень многих, потому что знать точный люфт у руля должен каждый, так как это иногда пригождается в жизни (Например перед прохождением ТО). Но не все люди знают как можно рассчитать люфт руля и поэтому мы специально для таких людей подготовили интересную статью, прочитав которую вы более подробно узнаете методы расчёта рулевого люфта.

Примечание! Для расчёта люфта, вам нужно будет взять: Линейку и мел (Вместо мела можно использовать проволоку) при помощи которого вы будете наносить метки!

Когда нужно проверять люфт у рулевого колеса? Как уже говорилось выше, люфт имеет смысл замерять перед поездкой на «Техосмотр», чтобы после приезда туда у вас не возникли казусы с большим люфтом руля.

А так же люфт рекомендуется проверять, при увеличение свободного хода руля потому что в связи с этим, сильно затрудняется управление «Транспортным Средством».

Примечание! Люфт в рулевом колесе может происходить из-за износа или ослабления креплений: Рулевого механизма, маятников рычага или рулевых тяг!

Как проверить люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание! Свободный ход проверяется исключительно на ровной поверхности, не имеющей льда из-за которого колёса у автомобиля могут скользить. А так же люфт не должен превышать более чем «5°с»!

1) Сперва поставьте автомобиль таким образом, чтобы его колёса были направлены исключительно прямо.

Примечание! В том случае если колеса у автомобиля направлены прямо, а сам руль стоит не так как надо то есть не ровно, то это говорит о том что: Нарушены углы установки колес, либо есть дефекты в подвески или в самом рулевом управлении, а так же неправильное направление руля может говорить об неправильно его установки! (Как снять руль и поставить его должным образом, см. в статье: «Замена руля на ВАЗ»)

2) Теперь для замера свободного хода руля, установите взятую с собой линейку таким образом, чтобы началом она упиралась в панель приборов, чтобы средней частью она касалась переключателя света фар который в этот момент должен стоять на отметки «Ближний свет», и ещё линейка должна касаться обода рулевого колеса.

3) Далее с установленной как надо линейкой, поверните рулевое колесо до того пока передние колёса не начнут своё движение. После того как колёса начали движение, сразу же прекратите вращать руль и на обод руля нанесите при помощи мела метку, или же оберните обод руля при помощи проволоки.

4) Затем не дёргая линейку, аккуратно поверните рулевое колесо в противоположную сторону и дождитесь того пока колёса не дёрнуться с места. Как только колёса дёрнулись, нанесите при помощи мела вторую метку или же оберните обод руля при помощи проволоки.

5) И в завершение той же или более короткой линейкой, измерьте расстояние между обоими метками или проволоками которые обёрнули обод руля.

Примечание! Расстояние не должно превышать «5°с», поэтому если у вас заявленный свободный ход больше чем значение, то в таком случае доведите его до нормы отрегулировав зазор ролика с червяком! (Как отрегулировать зазор, см. в статье: «Регулировка люфта рулевого колеса»)

Основные регулировочные работы по рулевому управлению легковых автомобилей

Рулевое управление современных легковых автомобилей практически не требует обслуживания, однако следует постоянно проверять состояние защитных чехлов шаровых шарниров, люфты в деталях рулевого привода.

В автомобилях старых конструкций могут выполняться регулировки зазоров: в подшипниках рулевого механизма и в зацеплении ролика с червяком; в рулевых механизмах реечного типа.

Для регулировки зазоров в подшипниках червяка рулевого механизма (рис. 12): поворачивают рулевое колесо на один — полтора оборота влево, отвертывают болты крепления нижней крышки 19 и сливают масло из картера рулевого механизма. Сняв крышку, удаляют необходимое число регулировочных прокладок 18. После этого, закрепив нижнюю крышку, снова проверяют, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения заливают в картер масло и проверяют усилие поворота рулевого колеса (установив передние колеса на гладкой плите), которое не должно превышать 200 Н.

Рис. 12. Схема рулевого механизма типа червяк-ролик: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт; 3 — контргайка; 4 — пробка; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки; 10 — пружинная шайба; 11 — сальник вала сошки; 12 — втулка; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16, 17 — подшипники червяка; 18 — регулировочные прокладки; 19 — нижняя крышка картера; 20 — ось ролика; 21 — подшипник ролика; 22 — сальник вала червяка; В, С — метки

После проверки и устранения люфтов в деталях рулевого привода (в случае обнаружения повышенного люфта в рулевом механизме) проводят регулировку зазоров зацепления ролика с червяком. Для этого ослабляют контргайку 3 регулировочного винта 2 и, приподняв пружинную шайбу 10, завертывают регулировочный винт до установления зазора (не рекомендуется слишком затягивать регулировочный винт). Затем, придерживая регулировочный винт отверткой, затягивают контргайку. Убедившись в том, что рулевой механизм имеет допустимый люфт, проверяют усилие поворота рулевого колеса. Если оно выше 200 Н, ослабляют регулировочный винт.

Регулировку зазоров в рулевых механизмах реечного типа производят при повышенном значении люфта рулевого управления (рис. 13). В процессе эксплуатации в конструкциях рулевых механизмов реечного типа повышенный люфт может возникать из-за увеличенного зазора между рейкой и шестерней, поэтому предприятия-изготовители рекомендуют производить затяжку регулировочного винта или гайки для устранения люфта. Устранить люфт можно и регулировочным винтом, заворачивая его на 20°.

Рис. 13. Рулевое управление реечного типа автомобиля Audi: 1 — регулировочный винт; 2 — нижний вал колонки рулевого управления; 3 — хомут; 4 — крышка

В настоящее время, учитывая повышенные требования к рулевому управлению, производится не восстановление отдельных его деталей, а замена шарниров деталей рулевого управления.

Для замены шарниров рулевых тяг используют специальные съемники (рис. 14). Гайки крепления шаровых пальцев боковой и средних тяг к сошке отвертывают и выпрессовывают шаровые пальцы из отверстий сошки и рычага.

Рис. 14. Внешний вид универсального съемника для выпрессовки шаровых пальцев

Для установки нового шарнира следует очистить внутреннюю поверхность гнезда тяги под корпус шарнира и запрессовать новый шарнир в отверстие тяги до упора. Заложить в новый колпак 6…10 г смазки «Литол-24». Напрессовать колпак на шарнир с помощью универсального съемника и зафиксировать колпак на пальце стопорным кольцом.

Снимая картер рулевого механизма, отмечают количество и размещение шайб между лонжероном и картером (если они имеются), чтобы поставить их на прежнее место при установке картера. Это необходимо для сохранения соосности вала рулевого управления и вала червяка.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

1. Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
2. Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
3. Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.
