Масса эбу и масса двигатель

Потребители электроэнергии

Системы автомобиля, в зависимости от модели и комплектации:

• ABS — антиблокировочная система колёс (антиюзовый автомат торможения)
• SRS — система безопасности (подушки безопасности, натяжители ремней и т. д.)
• EFI, ЭСУД — электронные системы управления двигателем
• Автоматическая коробка передач с электронным управлением
• Маршрутный компьютер
• и другое

Световые приборы

Основная статья: Световые приборы автомобиля

Автомобильные световые приборы делятся на наружные и внутренние.

• К наружным относятся фары (с ближним и дальним светом), габаритные огни, указатели поворота (совмещены с аварийной сигнализацией), стоп-сигналы, фонари заднего хода, фонари освещения номерного знака, противотуманные фары, контурные огни, прожекторы, в некоторых случаях — декоративные лампы.
• К внутренним относятся лампы освещения салона, подкапотная лампа, лампа освещения багажника, лампа освещения перчаточного ящика, лампы подсветки приборной панели и др.

Прочие потребители

• Стартёр
• Система зажигания
• Бортовой компьютер
• Электроусилитель руля
• Двигатели вентиляторов, приводов стеклоочистителей, электростеклоподъёмников, и т. п.
• Обогреваемые стекла
• Парковочные датчики (парктроник)
• Видеокамеры заднего обзора
• Сервоприводы сидений
• Прикуриватель
• Радиоприёмник (магнитола), телевизор, мультимедийная развлекательная система
• Звуковой сигнал
• Противоугонная сигнализация
• GPS-навигатор, встроенный или отдельный,
• Обогреватели сидений,
• а также другие вспомогательные и информационные системы и приборы.

Некоторые виды бытовой техники, приспособленной также и для работы в автомобиле, могут получать питание от автомобильной электросети (подключение осуществляется либо через специальное гнездо, либо через гнездо прикуривателя). Для этой цели применяются различные адаптеры — от простейших делителей напряжения до импульсных блоков питания с двойным преобразованием тока. Но гнездо прикуривателя изначально не было рассчитано на подключение иных потребителей, кроме как нагревательного элемента «электрозажигалки», поэтому нередки перегорания предохранителей и термическое повреждение гнезда (необходимо рассчитать допустимый потребляемый ток по предохранитялям прикуривателя).

На некоторых машинах с мощными генераторами может быть установлен инвертор с выходом ≈ 220 Вольт для питания обычной бытовой техники. Мощные машины специального назначения могут иметь другие сети с другими питающими напряжениями.

Панель приборов ВАЗ 2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Не работает

Если на автомобиле на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

На вопрос, почему не работает подсветка приборов, можно дать множество ответов. Наиболее распространенные:

— перегорание ламп накаливания или выход из строя светодиодной группы;

— окисление разъемов;

— неисправность электропроводки;

— выход из строя блока предохранителей;

— повреждение общей контактной платы;

— отсутствие массы на кузов (минуса) или поврежденности системы габаритов.

Для поиска неисправности необходимо применить диагностическое оборудование, тестер или вольтметр. При нахождении поломки можно приступать к ремонту.

Замена лампочек

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

отвертка под крест новые лампочки.

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

— Отключаем провод, направленный к прикуривателю.

— Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.

— Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).

— Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.

— Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.

— Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Схема приборной панели ВАЗ 2114

Приборная панель устроена так, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля. Схема панели приборов ВАЗ 2114 выполняет все те функции, которые лежат на этой части авто. Это высокая зрительная обзорность всех показателей на панели, датчиков и сигнализаторов. Также приборная панель очень проста и в то же время несет высокую информативность.

Полезная информация, которую можно получить благодаря панели:

• состояние автомобиля во время движения и его безопасность
• информация о состоянии движения: скорости, оборотах и т. д.
• об эксплуатации различных частей авто
• прочие информативные сведения. Например, дата и время.

Помимо этих функций приборная панель ВАЗ 2114 имеет все необходимые датчики и измерительные элементы, с помощью которых водитель может узнавать полезную информацию о своем авто. Цена приборной панели ВАЗ 2114 не превышает 15000 рублей, поэтому ее может купить каждый владелец девятки, который по каким-либо причинам захочет установить панель приборов ВАЗ 2114 на ВАЗ 2109 .

Панель приборов ВАЗ 2114, инструкция которой гласит о ее видимых доработках по сравнению с предыдущими моделями авто, выполнена из хорошего пластика и имеет современный вид. Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки можно легко и быстро исправить самостоятельно.

А вот на видео красиво выглядит панель приборов ВАЗ 2114:

Если не горят все лампочки

Иногда на 2114 перестаёт полностью гореть подсветка приборной панели. Обычно, чтобы восстановить её работоспособность, требуется поменять предохранитель. В монтажном блоке нового образца – это F10 на 7,5 А. Деталь имеет зелёный цвет. Её местоположение представлено на рисунке ниже: Замена плавкого элемента, как правило, не вызывает трудностей у автолюбителей. Поменять его можно самостоятельно. Поэтому, когда панель приборов перестала гореть, нужно достать предохранитель и установить исправный. Если всё заработало, значит, неисправность определена правильно. В случае сомнений деталь можно проверить мультиметром. Но иногда приборка может не гореть и по иным причинам. Это:

• Перегорание контактной платы;
• Обрыв проводки;
• Окисление контактов.

Диагностировать их можно с помощью мультиметра и при визуальном осмотре. Обычно определить и устранить эти неисправности можно самостоятельно. Но в некоторых случаях может потребоваться помощь автоэлектрика.

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

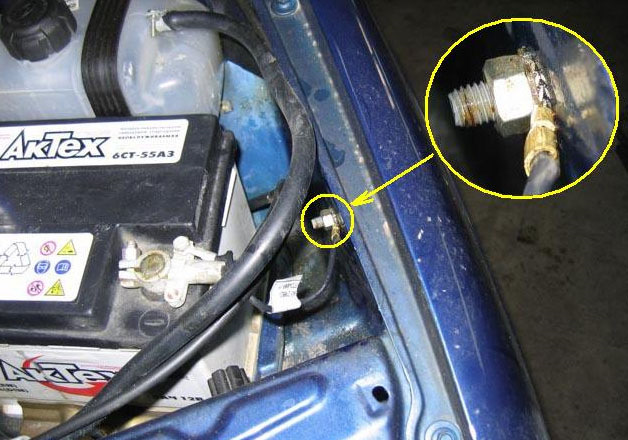

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

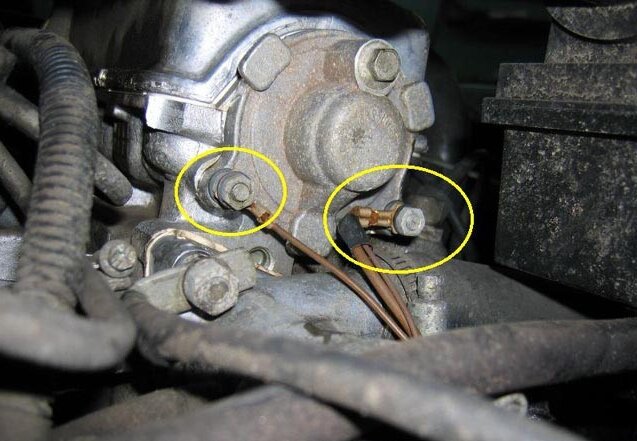

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

VDO

Комбинация приборов от компании VDO является более современной. Она имеет стильную светодиодную подсветку, а также некоторые отличия в подключении тех или иных разъёмов от предыдущей версии. Такие приборки ставились, как на заводе на последние машины этой модели, так и нередко самостоятельно устанавливаются автовладельцами. Например, некоторые водители ставят панель от Lada Kalina.

Распиновка панели приборов ВАЗ 2114 в данном случае выглядит так:

1. розово-белый вход – к электрическому усилителю руля (если установлен самостоятельно);
2. голубой с белым – к сигнализатору «аварийки»;
3. серо-голубой – ведёт к датчику давления масла;
4. коричнево-голубой – к выключателю ручника;
5. голубой с жёлтым – ведёт к блоку управления иммобилайзера (на 2114 не используется);
6. чёрный – к блоку, управляющему подушкой безопасности (на «четырнадцатой» не применяется);
7. жёлтый – к выключателю освещения (наружного);
8. голубой – ведёт к правому указателю поворота;
9. чёрно-голубой – к левому поворотнику;
10. бело-голубой – к электронному блоку управления;
11. к датчику, показывающему степень износа тормозных колодок (на этой модели ВАЗ не устанавливается);
12. к датчику ремней безопасности;
13. чёрный – ведёт к блоку, управляющему антипробуксовочной системой (на «четырке» не установлена);
14. красно-голубой – клавиша «RESET» на подрулевом переключателе;
15. голубой с розовым – к датчику уровня тормозной жидкости;
16. чёрный – к АБС (на ВАЗ 2114 её нет);
17. зелёный – ведёт к выключателю дальнего света;
18. белый – идёт к регулятору освещения панели приборов;
19. коричневый – масса приборки;
20. бело-красный – клемма 30;
21. оранжевый – клемма 15;
22. красно-жёлтый – к датчику, показывающему расход топлива;
23. оранжево-белый – клавиша МК «Вперёд»;
24. бело-чёрный – клавиша МК «Назад»;
25. чёрно- белый – датчик наружной температуры (-);
26. жёлто-зелёный – датчик наружной температуры (+);
27. розовый  – к датчику уровня топлива;
28. серый – ведёт к датчику скорости;
29. зелёно-белый – к датчику уровня охлаждающей жидкости;
30. коричнево-красный – к тахометру (низковольтный);
31. служебный (для диагностики панели);
32. клемма L реле – регулятора на генераторе.

Поскольку такая приборка применяется и на «Лада Калина», оснащённой более современным оборудованием, некоторые входы при установке на 2114 останутся свободными, так как у этого авто такого оснащения нет (если, конечно, не устанавливалось дополнительно самим владельцем).

Как найти местонахождение массы

АккумуляторВ качестве минуса в аккумуляторной батарее автомобиля предусмотрено два проводника: один тонкий, другой толстый. Роль толстого провода – крепление массы в ВАЗ 2114 от минуса батареи к корпусу мотора. Неисправный контакт в данной области приводит к снижению передачи заряда от аккумулятора, падению мощности стартера, неполадкам ЭСУД.

Чтобы удостовериться, хорошо ли проводится масса на двигатель, нужно осмотреть две крепежные гайки, фиксирующие контакт к корпусу двигателя. Для этого слегка ослабляем наружную и затягиваем внутреннюю гайку, после чего проводим дополнительное натяжение наружной.Роль тонкого провода состоит в соединении аккумулятора с областью автомобильного корпуса в непосредственной близости от батареи. Этот проводник является единым источником для всех электроприборов автомобиля. Процесс проверки контакта также производится путем затяжки гайки возле клеммы и возле кузова.ЭСУДПитание для системы управления проводится с корпуса двигателя, а именно с заглушек, находящихся на правой стороне головочного блока. Отвечая на вопрос, где находится масса двигателя ВАЗ 2110, которые комплектуются ЭСУД нового поколения, масса берется со шпильки, прикрепленной к каркасу приборной панели. Иногда случается, что шпилька затянута не слишком надежно и со временем разбалтывается.

Приборная панельСоединение в данном случае находится в области торпедного жгута, объединенного с блоком монтажного реле, системой предохранителей. Оно дислоцировано под креплением вала рулевого механизма. Неполадки данного соединения способны привести к некорректным показаниям приборов во время работы крупных потребителей энергии, например, фар.

Двигатель отопленияСоединенная масса двигателя отопления находится под приборной панелью, в левой части корпуса. Основной причиной потери контактами свойств проводимости является тот факт, что их поверхности никак не обрабатываются заводом-изготовителем, помимо нанесения слоя краски.

Меры безопасности

Опытные водители знают, что аккумулятор нужно заряжать в проветриваемом помещении и желательно не дома, так как при зарядке аккумулятор выделяет водород, взрывоопасный и вредный для здоровья. Так и в автомобиле аккумуляторная батарея постоянно заряжается от генератора и соответственно выделяет газ, который может скапливаться в подкапотном пространстве. Чтобы обезопасить себя от вредного воздействия выделяемого газа, нужно открыть капот и оставить его на несколько минут для проветривания подкапотного пространства.

По технике безопасности, работы с аккумулятором следует проводить в резиновых перчатках, так как АКБ – это свинцово — кислотная батарея, и содержит в себе раствор серной кислоты – электролит. При зарядке через технические отверстия могут выделяться кислотные пары и оседать на поверхности батареи. При несоблюдении техники безопасности можно получить ожог поверхности кожи рук. Такие ожоги называются химическими.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий

Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Если масса двигателя с кузовом плохая то возникают проблемы:

1. Может слабо заряжаться аккумулятор;
2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобиляхПлохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиляНенадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».

А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т. д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы.

Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Дополнительные массовые провода

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Проверить, какая у вас стоит панель, можно по креплению контроллера ЭСУД – с пластиковым переходником между контроллером и металлической основой, и наличию диагностического разъема в штатном месте под пепельницей (за декоративной заглушкой). Если в наличии оба признака, у вас штатная панель.

Дополнительные провода часто устанавливают на машины с большим пробегом. На таких автомобилях часто бывают проблемы с массой, и вместо поисков владельцы устанавливают новые провода, например, на генератор с АКБ, или на металлическую часть центральной консоли с АКБ, чтобы предотвратить утечку заряда аккумулятора.

Знания, где находится масса на ваз 2114, какие признаки указывают на плохой контакт с массой и умение устранить неисправности всегда пригодятся, чтобы вовремя предотвратить серьезные повреждения электроники и двигателя автомобиля.

Другие параметры VAZ 2115:

Общая масса авто VAZ 2115
Общий вид Общий вид авто	Снаряженная масса min (кг) Минимальная масса автомобиля для разных модификаций VAZ 2115

Данные представлены в килограммах (кг)

Снаряженная масса max (кг) Максимальная масса автомобиля для разных модификаций Данные представлены в килограммах (кг)	Модификаций Количество модификаций модели в нашей базе
(Общий вид)	1000 (кг)	970 (кг)	2

Масса авто VAZ 2115

Параметр Параметр автомобиля

Предостережение: приведенные выше данные являются официальными цифрами производителей, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Масса ЭБУ

Надежная масса ЭБУ имеет очень важное значение для полноценной работы системы управления двигателем и двигателя в целом. Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами

Но на самом деле это далеко не так

Казалось бы, примитивная и надежная конструкция, которая может исправно служить годами. Но на самом деле это далеко не так.

Перечислить все возможные проблемы, которые могут возникнуть из-за плохой массы ЭБУ очень сложно, так как она может повлиять на всё, что угодно. Но основные проблемы можно разделить на два пункта:

• Некорректный сбор информации с датчиков системы управления двигателем. Лично мне приходилось сталкиваться с некорректными показаниями MAP сенсора. Он выдавал завышенные показания барометрического давления именно из-за плохой массы ЭБУ.
• Так как практически все современные блоки управления двигателем умеют адаптироваться к реальным условиям работы, то в результате некорректного сбора информации с датчиков, адаптация приводит к нарушениям работы двигателя. Именно поэтому у многих после сброса адаптаций двигатель начинает работать намного лучше. Но затем проблемы возвращаются, так как ЭБУ адаптируется заново. И снова это происходит не совсем адекватно.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Видео: ELM 327 не подключается к ЭБУ Ваз

https://youtube.com/watch?v=MwVfsGSOZVs

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.1 ВАЗ-21102, 2111, 21122 с двигателем 2111

2- свечи зажигания;

3- модуль зажигания;

4- колодка диагностики;

6- колодка, присоединяемая к жгуту панели приборов;

8- предохранитель главного реле;

9- реле электровентилятора;

10- предохранитель цепи питания контроллера;

11- реле электробензонасоса;

12- предохранитель цепи питания электробензонасоса;

13- датчик массового расхода воздуха;

14- датчик положения дроссельной заслонки;

15- датчик температуры охлаждающей жидкости;

16- регулятор холостого хода;

17- датчик детонации;

18- датчик положения коленчатого вала;

19- блок управления АПС;

20- индикатор состояния АПС;

21- датчик скорости;

22- электробензонасос с датчиком уровня топлива;

23- датчик контрольной лампы давления масла;

24- датчик указателя температуры охлаждающей жидкости;

25- датчик уровня масла;

26- колодка, присоединяемая к жгуту системы зажигания;

27- комбинация приборов;

28- монтажный блок;

29- электровентилятор системы охлаждения;

30- выключатель зажигания;

А — колодка присоединяемая к жгуту салонной группы АБС; В — колодка, присоединяемая к жгуту кондиционера; С — колодка, присоединяемая к колодке R жгута переднего; D — провод, присоединяемый к выключателю зажигания (лампа подсветки); Е — колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; L — контакты колодки к маршрутному компьютеру; М — контакт колодки к блоку бортовой системы контроля; N — контакты колодки жгута панели приборов и жгута переднего; R — колодка, присоединяемая к колодке С жгута системы зажигания; Z — к клемме «В+» генератора;
