Таблицы моментов затяжки болтов динамометрическим ключом

Особенности затягивания ступичной гайки

Ни понимая с каким усилием затягивать колесные гайки

лучше не браться за эту работу. Если их перетянуть, то произойдет поломка, а если не дотянуть, то в таком случае может произойти прокручивание, посадочное место под подшипником испортится. Все, кто не уверен в своих познаниях, могут использовать пружинный кантор, но можно обойтись и более простым способом. Воротки с трещоткой чаще всего не могут обеспечить достаточное усилие, а предназначенные для этого инструменты стоят дорого.

Чтобы не допустить поломки и правильно выполнить работу, для протяжки

рекомендуется использовать рычаг длиной метр или чуть больше. Если на ступице автомобиля мелкий шаг резьбы может хватить усилия в 20 Нм плюс к этому необходимо будет сделать поворот ключа еще на 90°, в сумме такие усилия дадут очень приличный момент затяжки. Кто помнит физику может произвести простой расчет. Для этого необходимо знать свой вес и длину рычага. Значение в 20 Нм равно усилию два килограмма при длине рычага в метр.

Усилие, то с каким моментом затягивать ступичную гайку

, зависит от индивидуальных особенностей транспортного средства. Рекомендации по затяжке даже одного и того же подшипника часто различаются. Они зависят от качества металла ступиц, прочности гаек, цапф, резьбы. Обычно 19-23 кгс/м достаточно. Если произойдет ослабление подшипника и зазор достигнет значения 0,06-0,08 миллиметров, это значительно повлияет на снижение ресурса всего механизма.

Специалисты много лет проработавшие в автосервисе рекомендуют через каждые 15-20 тысяч километров пробега подтягивать гайки ступиц. Полезно будет в таком случае их немного расслабить на один два оборота. Лучше всего чтобы автомобиль был приподнят домкратом при этом. Для осуществления данного процесса многие советуют применить трубчатый ключ, накидной, потому что у него толстые стенки и есть место под вороток, и он более мощный. Благодаря специальному переходнику получиться применить трубу.

Современные автомобили оборудованы обжимными гайками, которые не нужно контрить. На них есть пояски и они сами вдавятся в пазы цапфы. Не надо давить на ключ всем своим весом в сто килограмм, это фактически в два раза сильнее, чем необходимо. Зная точно какой момент затяжки ступичной гайки

можно избежать потери колеса в пути, перед этим произойдет образование стука при поворотах, машина при этом может вылететь в кювет.

Момент затяжки переднего ступичного подшипника – это усилие, с которым затягивается гайка ступицы. Единицы измерения – Н*М (или кгс*м). Передние подшипники имеют внутренний осевой зазор, который необходим для правильной работы подшипника, а именно:

• предотвращение углового смещения колец;
• снижение трения тел качения и дорожек качения;
• правильное распределение внутренних напряжений на сепараторы и обоймы.
• компенсация теплового расширения.
• увеличение угла контакта для осевых нагрузок.

В свою очередь, осевой внутренний зазор двухрядного шарикоподшипника — это величина, на которую перемещается внутренние кольца относительного наружного. Для того чтобы осевой зазор был допуске, производится регулировка шарикоподшипника (или роликового), делается это при помощи правильной затяжки гайки ступицы.

Ознакомьтесь с устройством крепления и компоновки подшипника с передней ступицей, а так же с конструкцией ступичного шарикоподшипника.

Так же на видео представлен процесс регулировки люфта уровнем натяжения контргайки:

Момент затяжки болтов

Данный показатель вы вполне можете определить самостоятельно не прибегая к услугам специалистов таблице, однако следует учитывать, что для этого необходимо точно знать, какая информация содержится на маркировке, которая расположена на верхней части болта. Маркировка расположенная на головке болта должна содержать следующую информацию:

Клеймо того завода, который произвел данную продукцию. Информацию о классе прочности изделия. Резьба с правой стороны не содержит маркировки, а вот резьба с левой стороны содержит маркировку, которая располагается по часовой стрелке. Болты из углеродистой стали имеют маркировку с классом прочности, которая обозначается двумя цифрами отделяемыми между собой точкой. Например:12.8,10.5,8.7 Первая цифра маркировки информирует о 0.01 номинальной величине предела прочности на разрыве. Измеряется данная величина в МПа. В случае, если класс величины 8.7, то первая цифра 8 означает 8*100=800 МПа или 800 Н/мм2 или 80 кгс/мм2 Вторая показатель на маркировке информирует об отношение предела прочности к пределу текучести, данное значение умножается на десять. То есть при маркировке 8.7 получается 8*7*10=560 Н/мм2

Этот показатель и есть максимально возможная нагрузка используемого болта.

На изделия из нержавейки наноситься соответствующая маркировка стали, то есть А2 или же А4 и соответствующий предел прочности равный 50, 60 и т.д. К примеру: А2-60 или А4-70. В специальной таблице можно узнать практические моменты затяжки соответствующих болтов произведенных из углеродистой стали Н/м. При этом следует учитывать, что у болта остается еще запас прочности, для того чтобы как говориться он не «потек». Однако это не значит, что все соединения следует затягивать по максимуму. Чаще всего такое усилие приводит к тому, что соединение приходит в негодность, то есть высока вероятность продавливания, порчи эластичной прокладки и т.д. Получается, что приведенные в таблицах значения являются допустимыми, однако уровень нагрузки в данном случае равен примерно 60-70% предела текучести.

Таблица усилий затяжки дюймовых болтов

Для закручивания резьбовых соединений в соответствии с данными таблиц необходимо использовать специальный инструмент — динамометрический ключ.

Ниже представлены популярные модели ключей, диапазоны которых перекрывают большинство значений определенных моментов затяжки. Максимальную передачи крутящего момента обеспечивают электронные динамометрические ключи.

Порядок затяжки и таблицы затяжек колесных гаек и болтов

При выполнении монтажа болтов необходимо учитывать особенности определенной модели авто. Однако есть и несколько универсальных схем.

Для обеспечения достаточного уровня фиксации и надежности колеса при эксплуатации рекомендуется следовать точному порядку затяжки. Учитывается количество болтов:

• Для 4-х болтов: 1-3-4-2;
• Для 5-ти болтов: 1-4-2-5-3;
• Для 6-ти болтов: 1-4-5-2-3-6.

Данные схемы актуальны для всех автомобильных марок. По указанной системе монтируются колесные болты Лады и многих других отечественных брендов.

Работа разделяется на несколько шагов:

• Изначально колесо необходимо надеть на ступицу, ориентируясь на направляющие шпильки. Штыри должны попасть точно в предназначенные для них отверстия.
• После этого вкручивают крепежи руками, что позволяет первично зафиксировать колесный диск.
• Прикрутив метизы, необходимо установить нужное значение на динамометрическом ключ, определив его по указанной таблице, и начать затягивать болты.
• После монтажа автомобиль опускают с домкрата, чтобы убедиться в надежности крепления и проверить правильность установки.

Примерные значения для легковых автомобилей

Обслуживание колесных дисков включает в себя большой перечень работ: от проверки состояния, смазки, монтажа и до покраски колесных болтов. Но если последний пункт можно назвать необязательным, то соблюдение значений затяжки является неотъемлемой частью процесса монтажа.

Для каждого вида транспортных средств существует таблица с указанием рекомендуемого момента. При этом учитываются главным образом два фактора: количество болтов и масса автомобиля.

Момент затяжки для легковых машин значительно отличается от подобных значений для грузового транспорта. Любой специалист скажет, что подобные цифры являются условными, но их соблюдение позволит создать надежное соединение. Список для легковых транспортных средств:

• Alfa Romeo – 93-103 Нм;
• Audi – 120, 140, 160 Нм;
• BMW – 100-140 Нм;
• Chevrolet – 120-140 Нм;
• Ford – 85-110 Нм;
• Hyundai – 110-130 Нм;
• LADA – 70-91 Нм;
• Mercedes – 110-150 Нм;
• Opel – 118-150 Нм;
• Peugeot – 85-100 Нм;
• Volvo – 110-140 Нм;
• Volkswagen – 120-170 Нм.

Значения указаны условно, в зависимости от модели. Более детальные рекомендации находятся в руководстве по эксплуатации.

Примерные значения для грузовых автомобилей и автобусов

Специфика монтажа болтов для грузовых авто заключается в больших размерах как самих метизов, так и колесного диска. Поэтому цифры будут значительно отличаться в большую сторону, по сравнению с предыдущей таблицей:

• DAF – 290-360 Нм;
• FIAT – 450 Нм;
• Ford – 465-575 Нм;
• MAN – 370-410 Нм;
• Mercedes – 300-600 Нм;
• Neoplan – 360-450 Нм;
• Volvo – 525-670 Нм.

Для монтажа болтов на грузовой транспорт эксперты рекомендуют приобрести профессиональное оборудование. Динамометрический ключ должен быть выполнен из высококачественной стали со специальным покрытием. Стоимость такого инструмента будет значительно выше среднего.

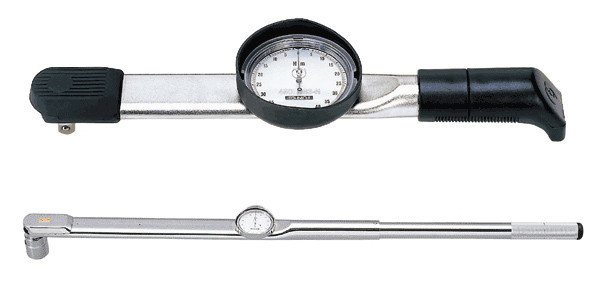

Правила корректного использования ключа

Чтобы динамометрический ключ служил долго и не ломался, мастера на СТО дают различные советы своим клиентам. Основные рекомендации по безопасному пользованию данного инструмента приведены ниже:

• Не рекомендуется применять данное дорогостоящее изделие в качестве баллонного ключа или трещотки, откручивая и закручивая им все виды гаек или болтов, потому что он является лишь измерительным инструментом и прибор может быстро выйти из строя, так как у него сломается пружинный механизм.
• Все накидные или шестигранные насадки должны быть только безударными, так как любые грубые сотрясения приведут к увеличению погрешности измерительной шкалы.
• Лишь одна устанавливаемая на прибор штатная насадка может точно передать нужный момент на крепёж, исходя из произведения силы и плеча, заложенных в динамометре. Если же использовать какие-либо переходники, гибкие или жёсткие удлинители, то показатель на приборе будет сильно разниться с фактическим усилием.
• Категорически не разрешается применение самодельного рычага, например, обрезка трубы. Излишнее усилие на трещотку приведёт к поломке пружинного механизма и скорому износу прибора. Допускается оказывать усилие на крепёж лишь при помощи имеющегося плеча на рукояти.
• Один из главных принципов эксплуатации прибора — это бережное отношение к нему. Его ни в коем случае нельзя бросать, оказывать ударные воздействия на рукоять, так как циферблат обязательно собьётся.
• Динамометрический ключ, только что приобретённый в магазине, не может сразу эксплуатироваться по назначению. Перед первой затяжкой реального болта ключом надо несколько раз поработать при холостом нагружении, то есть дать инструменту минимальное значение на шкале и провернуть 5-7 раз до характерного звука трещотки.
• Данный инструмент почти полностью состоит из движущихся металлических деталей, и долгое его хранение без работы во влажных условиях неминуемо приведёт к коррозии. Чтобы этого не произошло, его следует всегда убирать в сухое прохладное место, при длительном хранении без использования регулярно смазывать машинным маслом, а перед новой эксплуатацией — настроить для работы.
• Обязательна установка шкалы на ноль после использования. Это связано с тем, что при любом значении, отличном от начального, пружинный механизм всегда находится в напряжении, из-за чего прочный металл пружины может быстро «устать» и погрешность показаний существенно возрастёт.

Вам это будет интересно О бутылочных домкратах: телескопический и модели с низким подхватом

Вечных механизмов не бывает, и пружина рано или поздно подвергается пластическим деформациям, что требует её ремонта или замены. Данная процедура выполняется в любой точке ремонта автомобильного инструмента и называется поверкой прибора. Так, после проведения данной процедуры его точность возрастает до первоначальных значений.

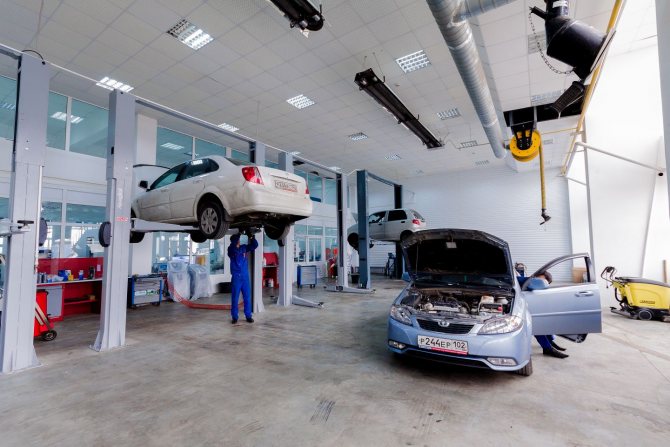

Станция техобслуживания

Редкое использование прибора приводит к его порче, поэтому его не стоит обязательно покупать. Для разового использования всегда выгодно взять напрокат либо обратиться на станцию сервиса, где работают профессионалы автодела, которые ежедневно настраивают инструмент для работы.

Динамометрический ключ — прибор всё-таки профессиональный, и в инструментах каждого автолюбителя иметь его вовсе не обязательно. Кроме того, надо помнить, что электронный прибор всегда более чувствителен, чем механический, поэтому он может быть использован не только при ремонте авто, но и во время эксплуатации электронных приборов или иного высокоточного оборудования.

Замена колес автомобиля Лада Калина

Для безопасности и продления срока эксплуатации шин необходимо поддерживать в них требуемое давление, регулярно его проверять и доводить до нормы.

Также необходимо проверять давление в шинах при существенном понижении или повышении температуры окружающего воздуха и перед поездкой на дальнее расстояние

Отворачиваем колпачок колесного вентиля и подсоединяем к вентилю шинный манометр или насос с манометром.

Если давление ниже требуемого (см. таблицу), шинным насосом или компрессором накачиваем шину, контролируя давление по манометру.

Если давление выше требуемого, надавив специальным выступом манометра (или подходящим инструментом) на золотник, выпускаем воздух из шины небольшими порциями и проверяем давление.

На шинах не должно быть вздутий, отслоений протектора и повреждений, обнажающих корд. Запрещается установка шин разных моделей на одну ось, а также шин, по размеру или нагрузке не соответствующих автомобилю.

Остаточная высота протектора должна быть не менее 1,6 мм.

Для контроля износа протектора в его канавках выполнены индикаторы в виде выступов высотой 1,6 мм.

В местах нахождения индикаторов износа на боковинах шин нанесены метки в виде букв TWI.

Степень износа шин можно определить, измерив остаточную глубину протектора глубиномером штангенциркуля

Регулярно проверяем затяжку болтов крепления колес и при необходимости подтягиваем болты.

При появлении вибраций во время движения на ровном участке дороги в ограниченном диапазоне скоростей необходимо отбалансировать колеса в шиномонтажной мастерской.

Вибрация на всех скоростях движения может быть вызвана пятнистым износом шины, появлением на ней вздутий или других повреждений, а также деформацией колесного диска.

Как правильно затягивать свечи зажигания? Советы для начинающих

Замена старых свечей не воспринимается как ответственная задача и иногда приводит к печальным последствиям

Неправильный монтаж является первой и самой важной причиной поломки и неэффективной работы свечей

Прочитав наши материалы, посвященные принципам работы, а также возможным неисправностям свечей зажигания, мы переходим к освещению еще одной важной темы. В этой статье вы узнаете, как затягивать свечи зажигания, не допустив при этом распространённых ошибок

В этой статье вы узнаете, как затягивать свечи зажигания, не допустив при этом распространённых ошибок.

Последствия неправильного монтажа

Как и говорилось ранее, неопытные автолюбители, которые сами занимаются монтажом и заменой свечей зажигания подходят к этому заданию не слишком разумно.

Многие затягивают «от руки» и при этом не обеспечивая необходимой плотности между стенками корпусов – создают зазор, который приводит к разгерметизации и ионизации воздуха вокруг свечи.

Помимо этого, слабая затяжка способствует возникновению компрессии, перегрева и образованию желтого налета на изоляторе.

Трещина на свече зажигания сигнализирует о неправильном монтаже

Опасность ситуации, когда сильно затянуты свечи зажигания, вызвана не только риском повредить изолятор, но и головку ключа.

Подобная деструкция вызывает скопление частичек зажигательной смеси на стенках воспламенителя, и помимо ранней замены свечей, водителям также придется промывать топливную систему.

Кроме того, слишком сильная затяжка может расширить корпус свечи. Созданная зона нарушает стандартное для автомобиля теплоотведение. Последнее, в свою очередь обеспечивает необходимые условия для нормальной работы свечи. Если это условие не соблюдать, скоропортящиеся свечи могут приводить к поломкам в двигателе автомобиля.

Большинство свечей идут с разметкой на корпусе

Момент затяжки свечей зажигания

В первую следует помнить, что для монтажа свечей используется специальный инструмент, имя которому динамометрический ключ.

Момент затяжки у каждого производителя отличимый друг от друга, так же разнятся и диаметры резьбы в корпусах двигателя

В следствии этого, очень важно знать «крутящий момент» монтируемой свечи

Зависит всё от силы, с которой производится установка, и самой структуры резьбы.

Если необходимого динамометрического ключа под рукой не имеется, а свечи требуют срочной замены, монтаж допускает использование подручного инструмента.

Для того чтобы определить с каким усилием затягивать свечи зажигания необходимо ознакомиться с покупаемой свечей. Очень часто производители оставляют предписания и рекомендации на упаковках собственных продуктов, или в идущему к ним руководству.

Кроме детальных схем и правильной последовательности, такие инструкции содержат информацию о резьбовой части свечи.

Таблица со значениями момента затяжки для разных свечей

Перед установкой новых свечей очень важно соблюдать несколько несложных правил. В первую очередь, замена должна осуществляться на холодном двигателе! Далее следует очень тщательно очистить резьбу свечного колодца от частичек продуктов нагара

Распространённое правило о предварительном смазывании резьбы новой свечи неверно, и может поспособствовать негерметичному затягиванию.

Предварительно вкручивать свечу в паз нужно ручным методом (без фанатизма). Уже зафиксированную свечу следует подкрутить свечным ключом на несколько оборотов.

Данные о размере резьбы можно найти на упаковки свечки, или же на самом корпусе (иногда гравировка на изоляторе).

Заключение

Правильно закрученная свеча зажигания это один из необходимых шагов к долговечности вашего мотора.

Не нужно вкручивать свечу «до упора», так как это повреждает хрупкую конструкцию резьбы, не только самой свечи, но и паза в двигателе, а это уже чревато серьезными последствиями.

Для того, чтобы узнать, как затягивать свечи зажигания, не нужно много опыта или знакомиться с томами технической литературы

Главное – соблюдать осторожность, а также ознакомиться с предписаниями производителей

Момент затяжки для колесных болтов

Бывает после выполнения ремонтных работ ходовой части автомобиля, когда кажется, что самая трудная работа осталась позади и осталось лишь прикрутить колесо мы не рассчитав своих сил заламываем болт или шпильку.

Чтобы избежать такого рода проблем, нам не плохо было бы обзавестись динамометрическим ключом и знать усилие затяжки крепежей для нашего автомобиля.

Также это важно знать и чтобы не слишком слабо затянуть, потеря колеса при движении чревата намного худшими проблемами.
МОМЕНТ ЗАТЯЖКИ БОЛТОВ НА КОЛЕСАХ ЛЕГКОВЫХ АВТОМОБИЛЕЙ
Время на чтение: 3 минуты

После выполнения ремонтных работ ходовой части автомобиля многим новичкам кажется, что самая трудная часть работы осталась позади. Но чтобы прикрутить колесо, некоторые, не рассчитывая собственных сил, заламывают болт или шпильку. Эта проблема актуальна среди многих водителей. Для избежания неблагоприятных последствий необходимо приобрести динамометрический ключ, а также освоить навыки.

Что нужно, чтобы правильно затянуть колесные болты

Многие часто задаются вопросом, с каким усилием затягивать колесные гайки можно в домашних условиях. Вроде этот процесс с первого взгляда кажется достаточно простым.

Прежде чем приступить к поэтапному действию, человек должен подготовить определенные инструменты. Очень часто автовладельцы самостоятельно выполняют эти действия в домашних условиях и, не рассчитывая своих сил, срывают резьбу.

Это происходит из-за того, что новичок достаточно сильно надавливает на болты.

Момент затяжки колесных болтов осуществляется с подготовкой необходимых инструментов. Чтобы выполнить процесс грамотно, необходимо приобрести специальный динамометрический ключ. Без этого инструмента сложно представить процесс затяжки болтов.

Как отполировать лобовое стекло своими руками видео

Как правило, пневмогайковерт регулирует момент затяжки элементов на конструкции. Если не затянутый болт выступает в передней части, тогда во время перемещения на транспортном средстве будет ощущаться дискомфорт. То есть машину будет немного «трясти». Ведь основная нагрузка приходится на рулевое колесо.

Процесс затягивания колесных болтов: поэтапные действия

Чтобы конструкции надежно были зафиксированы с необходимым моментом, существует специальная таблица затяжки болтов динамометрическим ключом. Например, если их количество четыре (1-3-4-2), 5 болтов (1-4-2-5-3) или 6 болтов (1-4-5-2-3-6).

Сам процесс осуществляется следующим образом:

• Требуется надеть колесо на выступ центральной части ступицы, и поставить направляющие шпильки напротив соответствующих отверстий.
• Далее придется вручную закрутить болты достаточно крепко, чтобы колесо не соскочило с места.
• После выполнения всех действий необходимо взять инструмент с выставленным моментом и затянуть колеса в правильном порядке.

Какая сила и момент затяжки должны быть

Грамотная затяжка гаек колес легковых автомобилей осуществляется при помощи динамометрического ключа. На нем можно установить необходимый момент затяжки гаек. Если усилие будет его превышать, тогда ключ начнет проскальзывать. Определив, с какой силой придется затягивать гайки на колесах, можно приобрести данный инструмент. Стоимость такой разработки начинается от 1400 рублей* и выше.

Таблица затяжки болтов динамометрическим ключом

В последнее время многие автовладельцы устанавливают облегченные колесные гайки литых дисков, изготовленные из алюминия. Они смотрятся стильно.

Определить все эти параметры позволит специальная таблица усилия затяжки данных колесных болтов в зависимости от производителя и модели.

Для того, чтобы правильно установить колеса, необходимо при помощи динамометрического ключа равномерно ослабить колесные болты и гайки до рекомендованного момента затяжки. Каждый автопроизводитель устанавливает собственное усилие затяжки колесных болтов, измеряемое в Ньютон-метрах (НМ). Момент затяжки колесных болтов автомобиля можно узнать из нижеприведенной таблицы.
