Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто.  Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

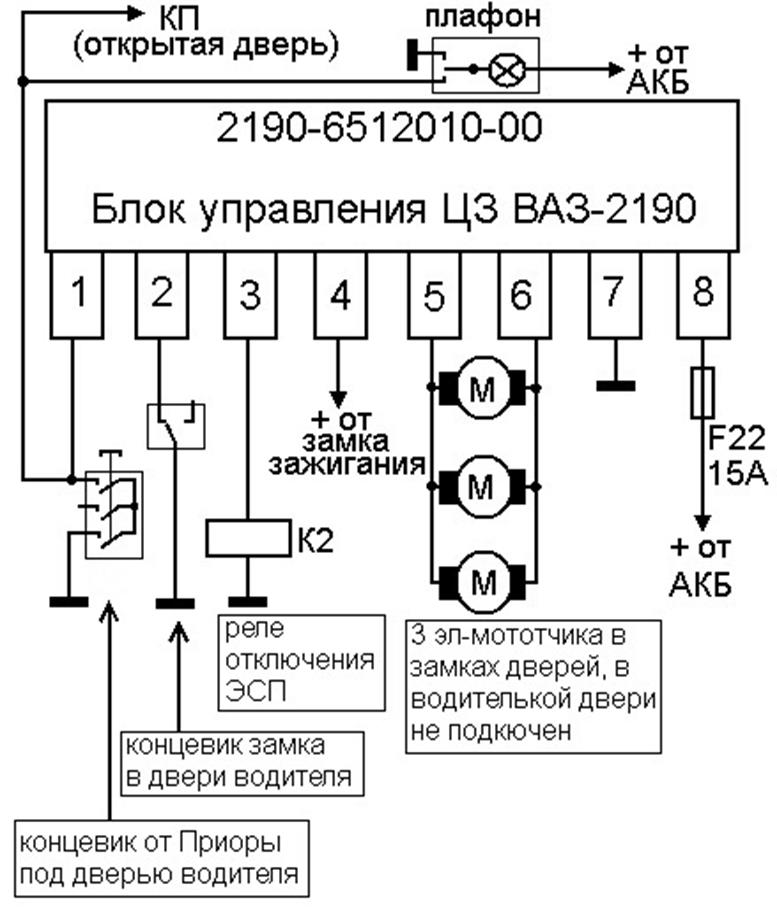

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Предохранитель целый, а центральный замок все равно не работает.

• Убедитесь, что во всех соединениях есть надежный контакт. Ржавчину и окисление тщательно очищаем. Дальше проверяем наличие напряжения на исполнительных механизмах. Если напряжение не подается, проверке подлежит концевой выключатель. Разбираем его, ремонтируем или меняем на новый.
• Когда слышны хоть какие щелчки, дело будет в механической части замка. Проверяем тягу, которая соединяет двигатель с замком водительской двери. Бывают и такие случаи, когда не работает только какая ни будь дверь.
• Замки отечественного производства страдают от влаги. Со временем появляется окись, замок начинает барахлить, а потом перестает работать вообще. Желательно в качестве профилактики применять смазку WD-40. Это и смазка, и защита от влаги.
• Диагностика концевого выключателя заключается в наличии напряжения на проводах. При запирании напряжение должно быть на одном проводе, а при отпирании на другом.
• Очень частая причина отказа центрального замка кроется в гофре соединяющей кузов и двери автомобиля. В этом месте провода обрываются.
• Еще одна неисправность — это когда двери замыкаются, а через некоторое время отмыкаются без постороннего вмешательства. Причина такого «хулиганства» тяга между замком и моторчиком активатора.
• Неисправности с вакуумным центральным чаще всего связаны с долгой работой компрессора.
• Бывает, что двери закрываются или открываются, а компрессор еще работает. В такой поломке чаще всего виноват выключатель водительской двери. Надо хорошо почистить контакты и конденсат.
• Может случиться и такое, что двери запираются или отпираются неравномерно. На какой-то двери замок сработал, на какой то нет.
• Причиной такого поведения может быть негерметичность системы. Также сигнал может поступить на плату, а она его игнорирует. Компрессор продолжает работать.
• Проверяем выключатель двери, провода на обрыв. Конечно может быть неисправна и плата.

Как видите ничего сложного нет. Нужна всего-то индикаторная лампа и немножко смекалки.
