Почему не работают дворники на ВАЗ-2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

1. Убедимся в исправности поступления питания на электродвигатель дворников.
2. Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
3. Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

1. Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
2. Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
3. Тянем на себя, и разъединяем скрепление именуемое шлицевым.
4. Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

1. Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
2. Находим отверстия под переключатель.
3. В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

• От аккумулятора отключаем клемму «плюс»;
• Тянем на себя накладку и убираем клаксон;
• У руля отворачиваем гайку;
• Снимаем руль, выбивая его из шлицов;
• От колонки руля, отсоединив фиксаторы, снимаем переключатель.
• Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

1. Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
2. Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
3. У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
4. Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
5. Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

1. Нужно отключить плюсовую клемму аккумулятора.
2. Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
3. Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
4. Устанавливаем новое реле.
5. Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Похожие материалы:

КАК ПРАВИЛЬНО ВЫБРАТЬ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Как собственноручно отремонтировать бампер ваз 2114

Преимущества фронтальных погрузчиков

Что делают со старыми аккумуляторами

Размеры дворников VAZ 2107 — Таблицы размеров

главная ⇒ техника ⇒ дворники ⇒ vaz ⇒ дворники vaz

Автомобили ВАЗ 2107 снабжаются водительскими и пассажирскими стеклоочистителями длиной 13″ (330 мм).

• Изначально производитель комплектует ВАЗ 2107 каркасными щетками стеклоочистителей.
• Основной тип крепления дворников — крючок (Hook).
• Габариты дворников для седана:

• Со стороны водителя: 330 мм (13″).
• Со стороны пассажира: 330 мм (13″).

Важно: в случае замены на данную модель ВАЗ допускается устанавливать очистители, размер которых немного больше штатных — 14 или 15 (дюймов), однако это может негативно сказаться на их работе. На ВАЗ 2107 можно ставить дворники всех типов — каркасные, бескаркасные, зимние и гибридные

На ВАЗ 2107 можно ставить дворники всех типов — каркасные, бескаркасные, зимние и гибридные.

(чертеж дворников)

13»

13»

—

Предостережение: несмотря на то, что данные представляют собой официальные цифры производителей, приведенная выше информация является справочной, и не гарантирует однозначной точности.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Прочитайте, может пригодится: Какую торпеду можно поставить на ваз 2107

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

Разбирать и ремонтировать электродвигатель следует только если Вы уверены в своих навыках выполнения слесарных работ!

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

Диагностика системы

Чтобы разобраться с причинами неработоспособности омывателя лобового стекла на ВАЗ 2107, следует прежде всего, рассмотреть конструкцию системы. Состоит она из таких элементов:

1. Бачок для омывающей жидкости.
2. Насос с электродвигателем, работа которого происходит от сети 12В.
3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
4. Трубки из ПВХ, соединяющие вышеописанные элементы.

В бачок омывателя заливается специальная жидкость, причем летом одного типа, а зимой другого. Зимняя жидкость называется «незамерзайкой», с ее помощью можно эффективно омывать стекла при минусовой температуре воздуха, и не волноваться о том, что она может замерзнуть в системе.

При включении омывателя, происходит распыление жидкости на ветровое стекло с одновременным автоматическим включением дворников. Если при включении устройства отсутствуют признаки его работоспособности, то определить причину поломки можно самостоятельно. Электрическая схема подключения омывателя на ВАЗ 2107 представлена ниже, на основании которой можно разобраться с неисправностями.

Почему не работает омыватель лобового стекла

Чтобы определить, почему перестал работать омыватель ветрового стекла на семерке, необходимо произвести тщательную диагностику. В помощь проведения самостоятельной диагностики является схема, представленная на фото выше. После того, как будет обнаружен неисправный элемент, понадобится выполнить его ремонт или замену, что зависит от характера поломки. Неисправности рассматриваемого элемента можно разделить на незначительные (устранить можно самостоятельно) и серьезные, требующие замены неисправной детали. Более подробно рассмотрим основные узлы системы, и их неисправности.

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если засорилось отверстие форсунки, то его можно прочистить тонкой швейной иголкой, восстановив при этом работоспособность системы.

Предохранитель

Если мультиметр при включении подрулевого переключателя показывает нулевое напряжение, значит неисправность нужно искать в цепи питания. Первым делом нужно проверить предохранитель. Он отвечает за протекание допустимого тока в цепи, величина которого не должна быть более 8А. При увеличении нагрузки или при коротком замыкании цепи происходит перегорание плавкой вставки предохранителя.

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 — DRIVE2

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:R1. — Реле включения обогрева заднего стекла.R2. — Реле включения дальнего света фар.R3. — Реле включения ближнего света фар.F1 — F17. — Предохранители автомобиля ВАЗ 2107.1. — Место установки реле включения очистителей и омывателей фар.2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).3.

— Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.5. — Запасные предохранители.6.

— Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107Предохранители:F1 (10А)электродвигатель отопителялампы света заднего ходасигнализатор и реле включения (обмотка реле) обогрева заднего стеклаF2 (10А)электродвигатель стеклоочистителяэлектродвигатель очистителей фарэлектродвигатели насосов омывателей ветрового стекла и фарF3(10А) резервныйF4(10А) резервныйF5(20А) элемент обогрева заднего стекла и реле его включения (контакты)F6 (10А)прикуривательчасыF7 (20А)звуковые сигналыреле сигналовреле (контакты) и электродвигатель вентилятора охлаждения радиатораF8 (10А)выключатель аварийной сигнализации с контрольной лампойреле-прерыватель указателей поворота и аварийной сигнализациилампа контроля указателей поворота (в режиме аварийной сигнализации)указатели поворота (в режиме аварийной сигнализации)F9 (7,5А)лампы задних противотуманных фонарей и их сигнализаторF10 (10А)указатели поворота (в режиме указания поворота)тахометр, вольтметрреле-прерыватель и сигнализатор указателей поворотасистема управления электропневмоклапаномуказатель и сигнализатор резерва топливауказатель температуры охлаждающей жидкостилампа контроля включения стояночного тормозалампа контроля аварийного состояния рабочей тормозной системылампа контроля заряда аккумуляторной батареилампа контроля закрытия воздушной заслонки карбюраторареле электровентилятора (обмотка)термовыключатель электровентилятораобмотка возбуждения генератораF11 (10А)плафон освещения салоналампы сигналов торможениялампа контроля непристегнутого ремня безопасности водителя (если имеется)F12 (7,5А)лампа дальнего света (правая фара)реле стеклоочистителей и омывателей фар (обмотка реле)F13 (10А)лампа дальнего света (левая фара)лампа контроля включения дальнего светаF14 (10А)лампа габаритного освещения (левая блок-фара)лампа габаритного освещения (правый фонарь)лампа фонарей освещения номерного знакаподкапотная лампалампа контроля включения наружного освещенияF15 (20А)лампа габаритного освещения (правая блок-фара)лампа габаритного освещения (левый фонарь)лампы освещения прикуривателя, приборов, бардачка, часовF16 (10А)ближний свет фар (правая блок-фара)реле стеклоочистителей и омывателей фар (обмотка реле)F17 (7,5А)

ближний свет фар (левая блок-фара)

Устройство и ремонт дворников на ВАЗ 2107

Устройство очистителя лобового стекла, или в просторечии, исправно работающие «дворники» — очень важное звено обеспечения безопасности дорожного движения. При неисправности дворников вы не пройдёте техосмотр, эксплуатация транспортного средства при этом запрещена

Знать, как производится замена, регулировка или ремонт этого устройства, нужно каждому.

Принципиальная схема очистителя стекла на ВАЗ 2107

• предохранитель;
• электродвигатель очистителя;
• двигатель омывателя лобового стекла;
• блок реле и предохранителей;
• выключатель омывателя (подача воды на стекло);
• трехрычажный переключатель скорости очистки;
• реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов; замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Последовательность действий:

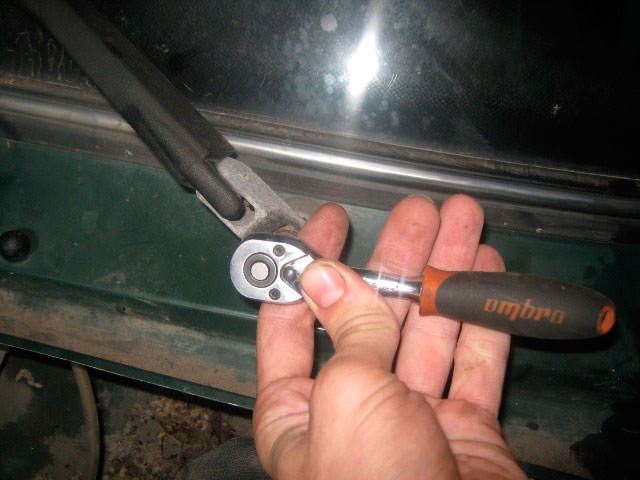

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./

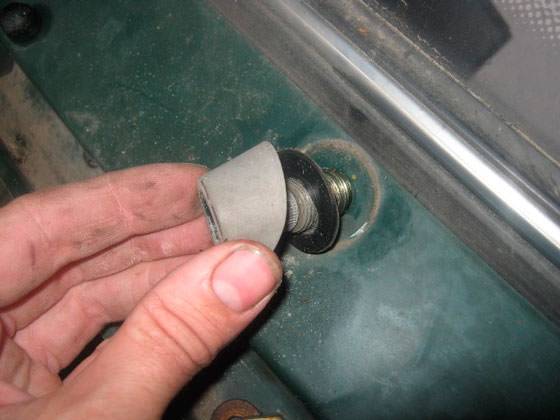

с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…

и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:

теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!

остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле
