СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

Почему дребезжит рычаг КПП на Калине?

Основная причина возникновения этой проблемы заключается в самой конструкции крепления рычага к тяге. Мягко говоря, выполнена она не идеально, но ее вполне можно исправить минимальными затратами и всего за несколько минут времени.

Итак, сначала нужно задрать вверх кожух рычага, и после этого открутить гайку крепления, что уже показано на фото ниже почти выполненным:

Когда вынули болт, то также извлекаем все шайбы и металлическую втулку. И весь этот блин по частям выглядит следующим образом:

Так вот, причина дребезга заключается в том, что при соединении всей этой конструкции, между деталями возникает маленький зазор, который и является источником сильной вибрации.

Чтобы добиться меньшего зазора, необходимо слегка сточить металлическую втулку, которая как раз и не дает более плотно сжимать эти шайбы. Хочу предупредить, что стачивать нужно очень аккуратно и совсем немного, буквально 1 мм. Если переборщить, то потом рычаг будет ходить с очень большим усилием.

В результате чего после соединения втулки с шайбами в единую конструкцию, как и было показано сначала, получаем картину, когда этот зазор уменьшился:

Я немного напортачил и сточил немного больше, чем надо (о чем я предупреждал выше). В результате при сильной затяжке гайки крепления, рычаг ходит туго при переключении. Но я немного ослабил эту гайку, буквально на пол оборота — откручиваться не должна!

Когда все сделал, завел машину и дал хороших оборотов, и звуков от рычага не было. Но чтобы убедиться окончательно, решил проехаться. Разогнался примерно до 70 км/час на третьей передаче и бросил педаль газа. Раньше при таком раскладе дребезг был просто ужасный, и единственное спасение от этого была рука на рычаге! Теперь же нет ни единого намека на посторонние звуки и вибрацию.

Кто еще не устранил подобный дефект на своей Калине, можете воспользоваться данным советом, только стачивайте втулку минимально. Лучше потом второй раз доработать, чем первый раз все запороть!

Ниже находится материал старой статьи, которая рассказывает о подобной проблеме, но она легко решаема и уже давно в прошлом!

У многих владельцев Лады Калины очень часто возникает следующая проблема: при разгоне, а также при торможении двигателем начинает дребезжать рычаг коробки передач. Подобная проблема возникла и с моей Калиной примерно после 15 000 км эксплуатации.

Сначала эти посторонние звуки меня сильно не раздражали, но с каждым днем дребезжание рычага КПП становилось все сильнее, и честно говоря — не очень-то приятно слушать это каждый день. Решил заняться этим вопросом. Итак, устранение причины может происходить по-разному, в зависимости от сложности проблемы.

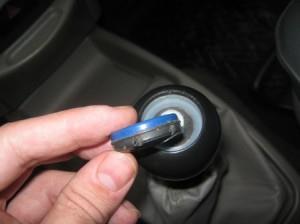

К счастью, в моем случае достаточно было поддеть и вынуть верхнюю накладку рычага, на которой выдавлена схема КПП. Лучше поддеть эту крышку тонкой отверткой, чтобы не повредить пластиковые детали. После того, как ее удалось вынуть, обматываем ее внутренний круг тонкой полосочкой изоленты и вставляем обратно. После этого, эта крышка сидит намного плотнее и не издает дребезжания.

Конечно, бывают другие источники посторонних звуков, но у меня все обошлось максимально просто и быстро. На картинке вверху видно, что именно нужно обмотать изолентой.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан — довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

Устраняем поломку при помощи алюминиевой банки?

Второй из возможных способов устранения дребезжания начинается, как и первый. Коробка передач Лада Калина разбирается: снимается чехол, откручивается гайка. Затем надо устранить люфты между втулками и рычагом КПП (они с помощью герметика склеиваются). Надо запомнить, как происходит снятие всех узлов, чтобы потом все собрать без проблем.

Следующий шаг — вырезать полоску из любой алюминиевой банки (из-под какого-нибудь напитка). Этой полоской обернуть втулку, проследив, чтобы края полоски и втулки состыковались. Устранение осевого зазора делается так: из той же банки вырезать шайбу и вставить ее между втулкой, которая была приклеена на герметик, и кольцом. Все смазать специальной смазкой и собрать в первоначальную конструкцию, которая была на Калине до разбора.

Той же смазкой покрыть вырезанную полоску и шайбу. Собрать все вместе, закрутить гайку потуже. При этом не прилагать таких усилий, которые смогут сорвать резьбу. Если есть под рукой контргайка, то использовать ее. Это поможет избежать откручивания при возможной вибрации. Ремонт можно считать законченным.

Втулка с полоской из фольги встает на место без зазоров, но и натяга нет. Если все сделано правильно, то рычаг КПП должен ходить так же, как было до процедуры, то есть переключение передач в Калине не должно стать тяжелее. Завершающим этапом может служить проверка всех произведенных действий. Завести автомобиль, проехать, переключаясь между первой или второй передачей, затем проверить другие.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Почему дребезжит рычаг КПП на Калине?

Основная причина возникновения этой проблемы заключается в самой конструкции крепления рычага к тяге. Мягко говоря, выполнена она не идеально, но ее вполне можно исправить минимальными затратами и всего за несколько минут времени.

Итак, сначала нужно задрать вверх кожух рычага, и после этого открутить гайку крепления, что уже показано на фото ниже почти выполненным:

Когда вынули болт, то также извлекаем все шайбы и металлическую втулку. И весь этот блин по частям выглядит следующим образом:

Так вот, причина дребезга заключается в том, что при соединении всей этой конструкции, между деталями возникает маленький зазор, который и является источником сильной вибрации.

Чтобы добиться меньшего зазора, необходимо слегка сточить металлическую втулку, которая как раз и не дает более плотно сжимать эти шайбы. Хочу предупредить, что стачивать нужно очень аккуратно и совсем немного, буквально 1 мм. Если переборщить, то потом рычаг будет ходить с очень большим усилием.

В результате чего после соединения втулки с шайбами в единую конструкцию, как и было показано сначала, получаем картину, когда этот зазор уменьшился:

Я немного напортачил и сточил немного больше, чем надо (о чем я предупреждал выше). В результате при сильной затяжке гайки крепления, рычаг ходит туго при переключении. Но я немного ослабил эту гайку, буквально на пол оборота — откручиваться не должна!

Когда все сделал, завел машину и дал хороших оборотов, и звуков от рычага не было. Но чтобы убедиться окончательно, решил проехаться. Разогнался примерно до 70 км/час на третьей передаче и бросил педаль газа. Раньше при таком раскладе дребезг был просто ужасный, и единственное спасение от этого была рука на рычаге! Теперь же нет ни единого намека на посторонние звуки и вибрацию.

Кто еще не устранил подобный дефект на своей Калине, можете воспользоваться данным советом, только стачивайте втулку минимально. Лучше потом второй раз доработать, чем первый раз все запороть!

Ниже находится материал старой статьи, которая рассказывает о подобной проблеме, но она легко решаема и уже давно в прошлом!

У многих владельцев Лады Калины очень часто возникает следующая проблема: при разгоне, а также при торможении двигателем начинает дребезжать рычаг коробки передач. Подобная проблема возникла и с моей Калиной примерно после 15 000 км эксплуатации.

Сначала эти посторонние звуки меня сильно не раздражали, но с каждым днем дребезжание рычага КПП становилось все сильнее, и честно говоря — не очень-то приятно слушать это каждый день. Решил заняться этим вопросом. Итак, устранение причины может происходить по-разному, в зависимости от сложности проблемы.

К счастью, в моем случае достаточно было поддеть и вынуть верхнюю накладку рычага, на которой выдавлена схема КПП. Лучше поддеть эту крышку тонкой отверткой, чтобы не повредить пластиковые детали. После того, как ее удалось вынуть, обматываем ее внутренний круг тонкой полосочкой изоленты и вставляем обратно. После этого, эта крышка сидит намного плотнее и не издает дребезжания.

Конечно, бывают другие источники посторонних звуков, но у меня все обошлось максимально просто и быстро. На картинке вверху видно, что именно нужно обмотать изолентой.

В этой статье я расскажу о возможных причинах и неисправностях, из-за которых не включается задняя передача на Лада Калина. Также вы узнаете, как найти и устранить неисправность в механизме блокировки задней передачи своими руками.

1. Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан — довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
2. Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
3. Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Накидным ключом «на 13» отворачиваем гайку оси рычага…

Крестообразной отверткой отворачиваем винт крепления оси рычага переключения передач к тяге управления.

Вынимаем ось. Снимаем защитный чехол с рычага переключения передач.

Вынимаем дистанционную втулку.

Поддев шлицевой отверткой, вынимаем втулки оси рычага.

Поддеваем шлицевой отверткой отогнутый конец стопорного кольца…

…и вынимаем кольцо.

Вынимаем рычаг с шаровой опорой и пружиной из обоймы шаровой опоры.

Снимаем вкладыш с шаровой опоры.

Снимаем шаровую опору с рычага переключения передач.

Элементы привода управления:1 — рычаг переключения передач;2 — втулка оси рычага переключения передач;3 — шаровая опора;4 — стопорное кольцо;5 — обойма шаровой опоры;6 — пружина;7 — вкладыш;8 — дистанционная втулка

Собираем и устанавливаем привод управления коробкой передач в обратной последовательности. В шаровую опору рычага перед сборкой закладываем смазку ЛСЦ-15. Устанавливаем тягу управления на хвостовик шарнира штока переключателя передач по ранее нанесенным меткам. Проверяем правильность установки привода — ничто не должно мешать перемещению рычага, передачи должны включаться легко и без заеданий. В противном случае необходимо отрегулировать привод. Для регулировки привода потребуется помощник. Ослабив затяжку гайки стяжного болта хомута, снимаем тягу управления с хвостовика шарнира штока переключателя передач. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положении. Устанавливаем шток переключателя в положение включения передачи заднего хода. Для этого поворачиваем пассатижами за хвостовик шарнира шток переключателя против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая усилие пружины, и вдавливаем шток внутрь коробки передач до фиксации. Надеваем на хвостовик шарнира тягу управления (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен оказаться в крайнем переднем положении паза накладки кронштейна блокировки заднего хода. В этом положении тяги управления и штока переключателя передач затягиваем хомут тяги.

Подушка кулисы ваз 2110

Кулиса на автомобиле ваз 2110 нередко начинает со временем дребезжать. В лада 2110 звук лифты выражен в наименьшей степени, но он все-таки явно слышится. В связи с этим, замена подушки кулисы в ваз 2110 является не прихотью, а технически необходимой процедурой. Замена подушки кулис на ваз 2110 может быть спокойно проведена и своими силами.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Теория работы коробки передач

На данный момент все современные КПП оснащаются синхронизаторами, которые являются важными элементами коробки. Суть работы синхронизаторов в том, что они уравнивают работу валов коробки.

Каждый водитель, при переключении со второй передачи на первую, сталкивался с ситуацией, когда чувствовалось какое-то препятствие. Что мешает включить первую передачу во время движения. Это и есть синхронизатор.

Если у Вас достаточно новая коробка, то при переходе с повышенной на пониженную передачи в такую ситуацию Вы не попадете. Переключение будет осуществляться без проблем. Проявляется это по мере эксплуатации и износа компонентов агрегата.

При наличии проблем с переключением приезжайте в Анкар на диагностику и ремонт КПП Mitsubishi, Toyota, Lexus, Land Rover, Jaguar, Infiniti, Mercedes, BMW, Audi и других марок.

Смотрите видео об устройстве и принципе работы КПП:

Одна из довольно распространенных неполадок в автомобилях – тугое включение передач на МКПП

Неопытные водители не всегда обращают на это внимание. Либо наоборот, начинают заранее сильно беспокоиться

Давайте разберемся, в чем причина тугого переключения и что нужно делать, а также что должен знать каждый автовладелец касательно данного вопроса.

Читайте в этой статье

Почему не включается задняя передача или как проверить и починить механизм блокировки задней передачи Лада Калина своими руками.

Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается «концевик», расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.

1. Ключ на «36».
2. Изолента или термоусадка.
3. Кусок медного провода.
4. Тестер.
5. Паяльник.

1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.

6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.

Если предыдущие проверки ни к чему не привели остается несколько вариантов, а именно:

Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда «серьезный ремонт», который не всегда под силу рядовому «водиле», да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая фирма «Хёрбигер» (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

Новый механизм — это отдельный модуль. Его можно установить в последнюю очередь и демонтировать при необходимости без разбора коробки. Это технологично не только в производстве, но и при ремонте. Уже на стадии концепции, разработанной вазовцами, в нем появилась селекторная решетка, четко повторяющая схему переключения передач и задающая ход рычага при выборе передач. В механизме предусмотрели блокировку от случайного включения заднего хода, который доступен только из «нейтрали».

Характеристики механизма подбирали на оригинальном симуляционном стенде. Испытатель усаживается на сиденье и начинает перебирать передачи, автоматика же имитирует схему переключения, усилия и ходы рычага, реализованные на конкретном серийном автомобиле. Можно подгрузить и свой вариант настроек. Не нравится излишне тугой рычаг? Пара ударов по клавиатуре — и усилия снижены. Так, шаг за шагом, подобрали оптимальные настройки для «восемьдесят первой». Компьютер обработал данные и выдал параметры для построения точной математической модели, по которой изготовили те самые хитрые центральные пластины.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая фирма «Хёрбигер» (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.
