Принцип устройства отопителя ваз-2110, схема штатной печки

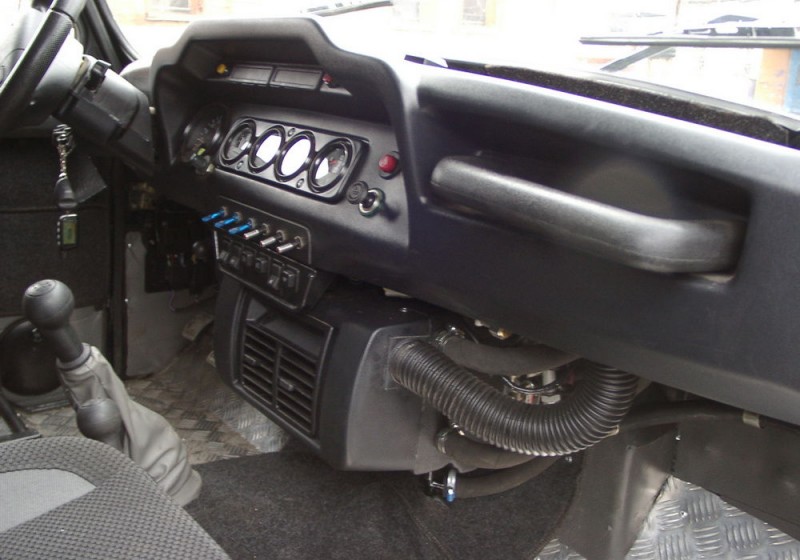

Установка дополнительной печки в салоне ВАЗ-2110

Прежде чем устанавливать новый обогревательный элемент в салоне транспортного средства, следует определиться с последовательностью выполняемых действий. Процесс инсталляции дополнительной печки можно разделить на несколько основных шагов:

закрепление отопительного агрегата под передним сиденьем пассажира;
разгерметизация системы охлаждения силового агрегата;
подключение дюритовых шлангов устанавливаемого прибора в разрез системы охлаждения мотора (важно соблюсти одно правило: шланги новой печки не должны соприкасаться с трубой глушителя и деталями рулевого управления);
сверление в моторном щитке двух небольших отверстий, диаметром около 19 мм (это необходимо для патрубков нового отопителя);
расположение патрубков отопителя в салоне под обивкой напольного покрытия;
выведение патрубков неподалёку от каркаса сидения для пассажира;
установка крепёжных элементов, помогающих зафиксировать патрубки на дополнительном отопителе;
наполнение расширительного бачка примерно парой литров тосола или антифриза;
удаление воздушной пробки из системы охлаждения мотора;
создание кнопки на приборной панели, посредством которой автовладелец сможет удалённо управлять новым обогревательным элементом.

Для установки дополнительного отопителя ВАЗ-2110 понадобится около 4 часов

Если вместе с новой печкой будет установлена дополнительная помпа, то это поможет сделать работу отопителя более продуктивной, ведь дополнительная печка использует поток тосола, который нагнетается только стандартной помпой.

Как правило, чтобы установить купленный или самодельный дополнительный отопитель ВАЗ-2110, понадобится около четырёх часов.

Достоинства дополнительной печки

Бывалые автомобилисты отмечают тот факт, что поставленный в салон дополнительный обогреватель помогает прогреть до комфортной температуры пространство в 2 раза быстрее. Вместе с тем ноги сидящих сзади пассажиров постоянно будут находиться в тепле.

Дополнительное отопительное приспособление не сказывается на красоте салона, агрегат не портит внешний вид и не мешает ногам пассажиров.

Дополнительная печка не мешает ногам пассажиров

Недостатки нового обогревателя

Обновлённое отопление хоть и делает температуру в салоне авто выше привычной, имеет некоторые минусы. В частности, начинает медленнее греться тосол или антифриз, что происходит ввиду увеличения теплоёмкости системы охлаждения движка.

Кроме этого, в салоне появляется дополнительный шум, издаваемый новым отопителем, а пыль, находящаяся на полу, поднимается вверх вместе с потоками нагретого воздуха.

В летнее время особенное неудобство могут доставлять горячие шланги, расположенные под напольной обивкой, так как они начнут нагревать салон. Правда, исправить ситуацию может установка маленького крана в моторном отделе, которая должна быть осуществлена на этапе «врезки» в систему охлаждения движка. Стоит отметить, что подобного устройства (крана) в готовом отопителе нет.

При установке отопителя в салоне появляется дополнительный шум

При отсутствующей регулировке скорости дополнительной печки одна часть салона будет прогреваться сильнее, за счёт чего сидящий в этом месте пассажир может ощущать дискомфорт.

Создание самодельного дополнительного отопителя

Сделать самодельный дополнительный отопитель ВАЗ-2110 можно из старого радиатора печки любого другого автомобиля.

Дует холодом

Самое неприятное, когда печка совсем перестала работать, гонит лишь холодный воздух. В 90 случаях из 100 виновен моторедуктор, который на ВАЗ 2110 меняют так:

1. Демонтируют дворники;
2. Снимают жабо;
3. Три самореза, крепящие моторедуктор, откручивают крестовой отверткой (нужна короткая) ;
4. Отстегивают провода;
5. На место старого моторедуктора ставят новый. Для этого лучше попросить помощника переключать режимы регулятора, пока вы устанавливаете эту деталь;
6. Устанавливают жабо назад, ставят дворники.

Бывают также ситуации, когда приходится менять отопитель, поскольку старый совсем «износился». Мастера в таком случае рекомендуют  модели «2112-01» или «2112-02». Они идеально подойдут для ВАЗ 2110, а разница между ними в том, что первый без воздушного фильтра, а второй с фильтром.

Не работает печка ВАЗ-2110: причины, способы устранения

Рассмотрим основные причины выхода из строя печи отопителя ВАЗ-2110:

1. Из радиатора вытекает антифриз.
2. Вышла из строя регулировка температуры, работая только в одном положении.
3. В результате неполадок контроллера системы автоматического управления печи.
4. Сломаны заслонки распределения потока теплого воздуха.
5. Вышел из строя температурный датчик в салоне транспортного средства.

Первоначально важно знать и понимать, как работает печь, ее принципы, узлы и механизмы. Температурный датчик салона машины подает сигнал на систему автоматического управления отопителем

При покупке авто владелец сразу выбирает параметры для печи, которые в последующем служат стандартным значением для блока. Данные сопоставляются. В том случае, если их разница составит 2 градуса, тогда система подаст сигнал и мотор-редуктор запустит движение затвора для выхода воздуха.

Прежде чем производить ремонт либо замену печи, необходимо провести диагностику. Делается это достаточно просто. Первым делом проверяется температурный датчик салона транспортного средства. Для этого нужно вытащить его концы и пропустить через них напряжение в 1,2 ватта. Клавиши системы автоматического управления отопителем необходимо выставить в минимальное и максимальное значение. Найти их достаточно просто, они обозначены синим и красным цветом, что отключит вентилятор. Сама система диагностируется мультиметром, пропуская напряжение сквозь розовый и коричневый жгуты, предварительно включив зажигание

В процессе проверки важно проворачивать рукоятку настройки температурного режима

Следующим этапом просматривается плата контроллера на наличие повреждений или прогоревших пятен. Контроллеры системы могут быть разной модели, и от этого будет напрямую зависеть показание напряжения. Однако проверка заключается в одном и том же, на выходах должно меняться напряжение. Если этого не происходит, значит, система вышла из строя. При этом в работе откажет затвор выхода горячего и холодного воздуха.

Диагностика затворов проводится следующим образом: верхняя заслонка регулирует процессы всасывания внешнего холодного воздуха в печь, в то время как нижняя пропускает через радиатор прогретый воздух. При поломке привода либо одной из заслонок печь перестает работать полностью либо частично. Ломаются данные детали достаточно часто: они клинят, выходят из строя в силу наличия ржавчины либо же попросту из-за некачественной работы привода. Заслонка автомобиля ВАЗ-2110 выполняется из металла или пластика, последние хуже по качеству, так как из-за горячих потоков воздуха часто деформируются, что приводит к заклиниванию. В то же время металлические заслонки страдают из-за ржавения. Проще говоря, в случае, когда в сторону идет теплый воздух, а вниз горячий, то это говорит о том, что произошло частичное открытие заслонки, что привело к неполному всасыванию внешнего воздуха. Заслонки проверяют при помощи омметра. Прибор присоединяют, выставляют самую низкую температуру и ждут около 12-15 секунд. Если прибор изменений не выдает, то система вышла из строя.

Еще одной распространенной проблемой является прокрутка вентилятора печи в одной скорости. В данном случае отопитель не нужно разбирать, причина понятна сразу – дело в резисторе. Вращаясь исключительно на третьей скорости, он считается сгоревшим и не подлежащим ремонту, его необходимо заменить на новый.

Также немало важной является проверка микроредуктора, заслонок и резистора. Печь любого транспортного средства одержит резистор, состоящий из двух спиралей

Одна из них имеет сопротивление 0,82 ома, а вторая – 0,023. Если вращаются обе спирали, то вентилятор печи работает на первой скорости, а если работает одна, то скорость вращения вторая. Чтобы запустилась третья скорость, необходимость в резисторе отпадает.

Чтобы улучшить процессы работы печи на ВАЗ-2110 в машине предусмотрена система подстройки контроллера с регулятором, расположенным сбоку самого прибора

Важно учесть, что каждая модель изделия при повороте рукоятки охлаждает воздух на разное количество градусов. Проще говоря, модель 812802001 одним поворотом ручки в направлении по часовой стрелке воздух охладится на 0,2 градуса, в то время как модель 8128020 при тех же вращениях произведет нагревание воздуха на 0,3 градуса

При незначительной поломке, конечно, можно осуществить ремонт печи отопителя на ВАЗ-2110 самостоятельно, однако при сложных ситуациях либо в случае каких-либо сомнений стоит обратиться к специалистам сервисного центра.

Причины плохого обдува ног

Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки. Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Видео: Почему печка не дует в ноги ваз 2111,2110

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Проверка работы заслонок

Всего точек выхода воздушных потоков из отопителя на автомобиле ВАЗ-2110 девять:

• центральный дефлектор;
• два боковых дефлектора и две решетки обдува лобового стекла;
• подогрев ног водителя и переднего пассажира;
• два вывода на подогрев ног задних пассажиров.

В идеально работающей системе напора, создаваемого электродвигателем отопителя, достаточно для создания эффективного потока для обогрева ног. Однако со временем в сочленениях воздуховодов образовываются зазоры, заслонки печки ВАЗ-2110 начинают неплотно прилегать к корпусу. Это ведет к распылению воздушного потока. И в итоге к дальним точкам выхода поступает минимальное количество воздуха.

Для начала демонтируйте панель с центральным дефлектором. Она держится на четырех пластиковых фиксаторах. Чтобы ее снять, просто подденьте за одну из сторон каким-либо подходящим предметом, например, плоской отверткой. Будьте осторожны: фиксаторы хрупкие.

Оцените работу заслонки

В более старых авто, с ручным приводом заслонки, обратите внимание на люфты в сопряжениях тяг. Разбитая система тяг не позволит заслонке плотно прилечь к корпусу в крайнем положении, что вызовет подсос воздуха из холодного контура

Исправляется проблема регулировкой заслонки. В механическом приводе есть возможность укоротить тягу за счет подвижного фиксатора на зубчатой тяге или наконечника с резьбой. В процессе регулировки проверяйте соответствие положения переключателя на панели и фактического положения заслонки.

Еще одна причина, по которой печка ВАЗ-2110 не дует в ноги – нарушение в работе блока системы автоматического управления отопителем (САУО) или моторедуктора печки ВАЗ-2110. В этом случае обычно наблюдается недостаточно теплый или вообще холодный воздух от печки, работающей в режиме максимального обогрева. Связано это с некорректным положением заслонки, в которое ее выставляет моторедуктор.

Оцените работу моторедуктора печки ВАЗ-2110. Для этого визуально проконтролируйте, как он закрывает заслонку при переключении режимов. Проще всего это сделать, демонтировав панель с центральным дефлектором. Переведите рукоятку температуры в крайнее положение (например, выставьте минимальную температуру), затем резко переключите в противоположный режим. Заслонка должна полностью перекрыть видимый с позиции водителя канал. Если этого не происходит – проблема заключается в моторедукторе или блоке САУО. Проверьте исправность моторедуктора и блока.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг в процессе движения авто. Сначала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях отпадает нижняя часть на корпусе отопителя. Тогда на место устанавливают крючки, которые служат креплением.

Однако чаще можно видеть сломанные выступы на корпусе блока отопителя. Здесь необходима замена корпуса. Еще одна причина – неравномерные коэффициенты расширения вала, если вентилятор сильно изношен. В этом случае специалисты рекомендуют выполнить замену мотора печки или его втулки. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевые люфты. Элемент нужно снять и почистить. Шайбу заменить на фторопластовую, затем все хорошо смазать.

Причины ремонта и устранение неисправностей

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

1. Температура отопителя не поддается регулировке.
2. Неисправности заслонок или редуктора.
3. Протечка жидкости в радиаторе.
4. Поломка потолочного датчика температуры.
5. Выход из строя блока управления.

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

1. Демонтируются дворники.
2. Жабо отстраняется в сторону.
3. Выкручиваются три крепежных шурупа.
4. Отодвигаются провода.
5. Извлекается старый и устанавливается новый моторедуктор.
6. Производится сборка в обратном порядке.

Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Для стабильной и качественной езды в автомобиле рекомендуется не только уметь пользоваться системой отопления, но и разбираться в устройстве отопителя. С принципом функционирования системы можно познакомиться здесь: https://vazweb.ru/desyatka/otoplenie/otopitel.html

Итак, система отопления состоит из: 1. Собственно блок отопителя, который обеспечивает обогрев салона

Его представляют (по важности деталей):

• Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
• Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
• Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
• Резистор, который регулирует скорость обдува.

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

• Вентиляцию салона через центральные сопла;
• Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
• Два воздуховода направлены на заднюю часть салона;
• Есть целая система из пяти сопел для обогрева ног;
• Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
• Два сопла для вентиляции.

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

• Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
• Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.

Быстро и качественно заменить вентилятор печки в ВАЗ 2110 поможет данный материал: https://vazweb.ru/desyatka/otoplenie/zamena-ventilyatora-pechki.html

Потолочный датчик температуры воздуха в салоне

Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона 2 – облицовка тоннеля пола 3 – воздуховоды обогрева ног 4 – центральные сопла вентиляции салона 5 – боковые сопла вентиляции салона 6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона 8 – корпус воздухораспределителя 9 – заслонка обогрева ног 10 – заслонка обогрева ветрового стекла 11 – отопитель

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан 2 – передний корпус воздухозаборника отопителя 3 – водоотражательный щиток воздухозаборника 4 – клапан управления заслонкой рециркуляции 5 – заслонка рециркуляции воздухозаборника 6 – задний корпус воздухозаборника отопителя 7 – заслонка канала отопителя 8 – заслонка управления отопителем 9 – радиатор 10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга 12 – штуцер подводящего шланга 13 – штуцер отводящего шланга 14 – электродвигатель отопителя с вентилятором 15 – корпус электродвигателя 16 – опорная площадка рычага привода заслонки управления отопителем 17 – рычаг привода заслонки управления отопителем 18 – микромоторедуктор привода заслонки 19 – резистор 20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.
