Гараж с подъемником: виды оборудования, рекомендации по изготовлению

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Разновидности автоподъёмников

Хозяева личных машин прекрасно осознают, как стремительно повышаются цены на содержание и обслуживание такого транспорта ежегодно. Толковым решением станет самостоятельный ремонт машины тогда, когда это позволяет сделать квалификация и опыт. Отдельный инструмент уже есть в гараже автолюбителей, а с помещением для ямного ремонта и оборудованием дела обстоят по-иному. Впрочем, некоторые важные устройства (например, автоподъёмник для гаража) можно создать самостоятельно.

Прежде чем выбирать чертёж для будущего подъёмника, стоит проанализировать существующие версии оборудования и избрать наилучшую для вашего гаража. Подъёмники бывают:

• одностоечными и двустоечными;
• гидравлическими;
• реечными;
• пневматическими;
• винтовыми.

Преимущества одностоечных вариаций состоят в компактных габаритах — безупречный вариант для применения в небольшом гараже. Двустоечный подъёмник предоставит возможность реализовать ремонтные работы любого уровня сложности. Гидравлический автомобильный подъёмный кран практичный. Надо наблюдать за уровнем жидкости в сальниках. Реечный подъёмник имеет простую конструкцию и защиту деталей от загрязнений. Для результативной работы пневматического крана нужно купить насос. А винтовая версия характеризуется низкой грузоподъёмностью и высотой подъёма, потому её стоит рассматривать последней.

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Что необходимо предусмотреть при размещении подъемника

Чтобы была возможность проводить сервисное обслуживание и ремонт автомобиля, зачастую не обойтись без подъемника, использование которого обеспечивает доступ к нижней части транспортного средства. К тому же, если оно поднято над поверхностью пола, можно заметить неисправности, о которых хозяин и не догадывался.

При необходимости наличие подъемника позволяет разместить в помещении еще один автомобиль.

Использование подъемного оборудования для размещения второго автомобиля

• Содержание и сервис автомобиля дорожает ежегодно. К тому же для поездки в специализированные компании необходимо тратить довольно много времени. Самостоятельным обслуживанием железного коня целесообразно заниматься тем, кто имеет определенную квалификацию и опыт.
• Определенный набор инструментов обычно есть в арсенале каждого автолюбителя. Но при наличии знаний для проведения более сложных ремонтных работ приобретение подъемного оборудования для гаража станет отличным решением проблемы.

Техническое обслуживание автомобиля

Главное требование, которое необходимо предусмотреть при размещении в гараже техники для подъема машины — обеспечение безопасности при проведении работ. Неправильная установка или плохое качество оборудования чреваты риском получения травм. К тому же и сам автомобиль может получить повреждения.

Падение автомашины с подъемного агрегата

Запас по несущей способности и наличие стопорных приспособлений в значительной степени влияют на безопасность эксплуатации техники.

Стопор автоподъемника

Необходимо приобретать продукцию только проверенных производителей с заводской гарантией. При этом конструкция подъемника должна выдерживать вес транспортного средства, даже с приличным запасом

Также важно проводить периодический осмотр агрегата (рекомендации по обслуживанию обычно содержит инструкция производителя).

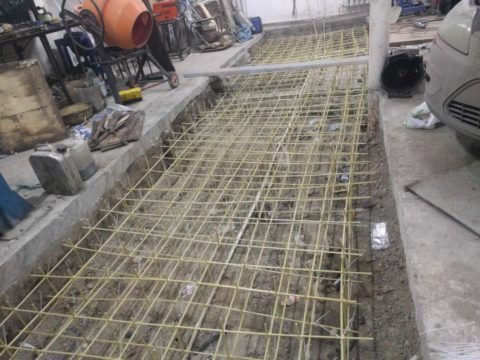

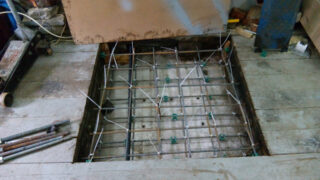

Основание в гараже должно быть прочным. Лучше всего, если это будет бетонная площадка толщиной не менее 100 мм (с обязательным армированием)

В противном случае подъемник с автомобилем разрушит фундамент, его придется демонтировать и делать новую стяжку.

Устройство фундамента под автоподъемник

Высота помещения также имеет значение при выборе модели подъемного устройства. Некоторые виды оборудования не смогут функционировать в гаражах с низкими потолками.

Ограничение по высоте подъема

На какие технические характеристики следует обращать внимание при подборе агрегата:

1. Грузоподъемность.
2. Скорость подъема машины.
3. Габариты, вес, конфигурацию.

Самое главное — подъемник должен быть прочным, удобным, надежным и долговечным. Требования к подъемному оборудованию, устанавливаемому в гаражах, сформулированы в ГОСТ 31489*2012.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

• вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
• стопорное устройство оказалось неправильной конструкции;
• стопорное устройство не выдержало нагрузки;
• опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.
