Схема выключателя (замка) зажигания 2104, 2105, 2107

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

Как Поменять Замок Зажигания На Ваз 2106

Замок зажигания ВАЗ-2106: проверка, снятие и установка

Подготовительные работы

Прежде чем приступать непосредственно к снятию замка зажигания, необходимо выполнить ряд действий. В первую очередь нужно отсоединить «минус» АКБ.

Таким образом все электрические системы будут обесточены, и вы спокойно можете приступать к выполнению работ. После этого желательно снять кожухи на рулевой колонке.

Сделать это несложно — необходимо лишь иметь при себе отвёртку и приложить немного усилий.

После того как кожух был демонтирован, желательно очистить поверхность замка от различного рода загрязнений. Если посмотреть внимательно, то можно обнаружить колодку жгута проводов. Её нужно отсоединить от контактов замка зажигания ВАЗ.

Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается инструмента, то нам нужны лишь плоская и крестовая отвёртки, а также мультиметр для проверки работоспособности устройства.

А сейчас можно приступать непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: демонтаж

После всех подготовительных работ можно приступать к самой ответственной части. Для этого мы должны вставить ключ в замок зажигания и перевести его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль вправо-влево вместе с ключом, после чего оно отключится.

Берём крестовую отвёртку и откручиваем крепление к кронштейну. Там имеется два винта: один с одной стороны замка, второй — с другой. После того как снимем винты, увидим фиксатор замка в кронштейне.

Чтобы достать устройство необходимо утопить фиксатор и вытащить замок зажигания ВАЗ-2106 рукой. На этом работы можно считать завершёнными.

Дальше нам нужно разобраться с электрической схемой, обнаружить и устранить неисправности в проводке, так как именно там они чаще всего и возникают. Для этого мы будем использовать заранее подготовленный мультиметр.

Схема и проверка замка

Прежде всего необходимо разобраться с проводкой. В принципе, особо сложного ничего тут нет. Когда ключ находится в положении один, включается контакт под названием 30-INT. Он отвечает за освещение, стеклоочистители, омыватели.

Также в этом положении активизируется и контакт 30/1-15. Из цепей включается отопитель, обогрев заднего стекла, повороты, возбуждается обмотка генератора и т. п. Также в работу готовы вступить клапан карбюратора и система зажигания.

Что касается маркировки, то её можно посмотреть на проводке. Также она схематически изображена на замке. Чтобы проверить контактную группу, необходимо использовать омметр. Щупы устройства подключается к выводам контактов зажигания. Таким образом проверяется коммутация.

Вот такая схема замка зажигания ВАЗ-2106, и как было замечено выше, ничего сложного тут нет.

Замена замка зажигания ВАЗ-2106

Если неисправность таится в контактной группе, то её нужно заменить.

Сделать это можно следующим образом. В корпусе замка зажигания имеется специальная проточка. При помощи отвёртки мы её поддеваем и достаем стопорное кольцо. После этого без всяких усилий можем извлекать контактную группу.

Если на ней имеются видимые дефекты, то её сразу выбрасываем. Если же есть загрязнения, то их можно почистить, а затем проверить работоспособность еще раз.

Также можно зачистить и контакты, которые окисляются в процессе эксплуатации.

Давайте разберемся в том, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе. В это же время нужно совмещать пазы и выступы на торцах деталей.

После этого выключатель устанавливается в кронштейн, затем подсоединяются провода.

Провод голубого цвета с чёрными полосами подключается к контакту «15», к «30/1» — коричневый, «30» — розовый, INT — чёрный, а к «50» — соответственно — красный провод.

Заключение

Мы разобрались с тем, как выполняется подключение замка зажигания ВАЗ-2106. Что хотелось бы сказать автолюбителям, так это то, что при заклинивании необязательно сразу же снимать устройство.

Например, если это произошло в зимнее время, то вполне вероятно, что причиной послужила влага, попавшая на личинки.

Устраняется данная проблема при помощи жидкости ВД-40 или подогревом замка при помощи бытового фена и т. п. приборов.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения ВАЗ 2106, требуется разобраться с распиновкой устройства:

1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

• 30 — розовый контакт;
• INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
• 30/1 — коричневый контакт;
• 50 — красный контакт, применяется для запуска стартерного устройства;
• 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Снятие и установка

Демонтировать данный элемент с авто достаточно просто и для этого понадобиться только крестовая отвертка и тонкая плоская отвертка или шило. Перед началом работ обязательно отсоединить «минусовую» клемму с АКБ.

Чтобы добраться до крепления данного элемента вначале понадобится выкрутить болты крепления нижней облицовочной панели рулевой колонки, после чего ее снять.

После нужно выкрутить два болта крепления замка, которыми он удерживается в своем посадочном месте. В этом же посадочном месте имеется небольшое технологическое отверстие. Вставив в это отверстие тонкую отвертку, нужно нажать на фиксатор, удерживающий замок, после чего вытолкнуть его с посадочного места.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ-2101 схема подключения не требуется.

Но есть и версии авто, в которых проводка напрямую подключена к контактам, и при установке нового элемента с таким типом подключения проводки на ВАЗ-2101 схема замка зажигания потребуется.

Если же меняется только контактная группа, то снятый замок разбирается. Фиксируется контактная группа при помощи стопорного кольца, которое нужно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На ее место устанавливается новая, и фиксируется тем же стопорным кольцом. После этого все ставиться на место и производится подключение замка зажигания ВАЗ-2101.

замок зажигания ваз 2104 схема подключения проводов

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	12-04-2019

замок зажигания ваз 2104 схема подключения проводов — Схема замка зажигания ваз 2101, устройство и подключение remont-avtovazrushema-zamka-zazhiganiya-vaz-2101 Cached Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ -2101 схема подключения не требуется Замок зажигания ВАЗ 2106: схема подключения проводов cars-bazarruvse-o-prodazhe-avtozamok-zazhiganiya-vaz-2106 Cached Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется Замок Зажигания Ваз 2104 Схема Подключения Проводов — Image Results More Замок Зажигания Ваз 2104 Схема Подключения Проводов images Замена замка зажигания или контактной группы на автомобиле wwwautoezdacomremauto948-zamena-zamka-zaguganiahtml Cached Замена замка зажигания или контактной группы замка зажигания , схема подключения замка зажигания автомобиля ВАЗ , Lada Замена замка зажигания или контактной группы на автомобилях wwwavtoreminfostativaz-2101-vaz-2106-vaz-2107zamena Cached Схема подключения замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами Схема подключения замка зажигания ВАЗ-2107 ВАЗ-2101 vazdriverru Электрооборудование Схема подключения замка зажигания ВАЗ -2107 ВАЗ -2101 В этом мануале мы приводим подробную схему подключения замка зажигания на ВАЗ классике с фотографией и цветами проводов Замок зажигания ваз 2106: Подключение, Схема, Как снять vz06-upruszzamok-zazhiganiya-vaz-2106html Cached Это и окисление проводов , заклинивание личинок и многое другое Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ -2106 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruelektroshema-vaz- 2104 html Cached Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ vaz-russiacomremont-vaz-2108zamena-zamka Cached Как заменить замок зажигания , проверить контактную группу и заменить её на ВАЗ 2108- ВАЗ 21099? Замена замка зажигания : Как снять замок зажигания на ВАЗ 2107: схема подключения avtozamcom ВАЗ ВАЗ 2107 2 Схема подключения в ВАЗ -2107 по цвету проводов замок зажигания на ВАЗ 2107 потребуется Замена замка зажигания на ВАЗ 2101-ВАЗ 2107 vaz-russiacomremontzamena-zamka-zazhiganiya Cached За это отвечает замок зажигания , замени его на новый и всё у вас будет в порядке с блокировкой! (О том как заменить замок , см в статье: Замена замка зажигания на ВАЗ ) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,310

• На ножке, р. 188 см, пр-во Германия. Продам Ваза в Кемерово 51103 Первоначальное описание товара, ц
• ену и контакты нужно указывать в тексте объявления. 1 — на конденсатор, 2 — вывод ВК и 3 — вывод Б , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка за
• , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка зажиганияquot;, только на схеме они соединяются у предохранителя, На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок. Если этот участок цепи исправен, а плюс на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Например, чтобы вы могли открыть автомобиль при помощи центрального замка. Но и на этот случай у угонщиков есть своя схема. ВАЗ форум : Форум владельцев автомобилей ВАЗ и не только. БУ запчасти ВАЗ 2104 — Нижний Новгород. Комплект личинок для дэу нексия двери, багажник, замок зажигания Цена: 1 750 руб. . Группы замка зажигания на нексии — Daewoo Nexia FAQ — тюнинг дэу . Люди, помогите с подключением замка. Благодарю за помощь, но мне бы ещё схему по цветам. В нашем электронном онлайн автокаталоге, можно искать запчасти ВАЗ-2131 по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Неисправности замка зажигания ВАЗ 2101 и их признаки

Замок зажигания может выходить из строя по причине поломки одной из составляющих частей его конструкции. К таким неисправностям можно отнести:

• поломку личинки (износ пинов, ослабление их пружин, износ посадочных гнезд пинов);
• износ, механическое повреждение запорного стержня или его пружины;
• окисление, пригорание, износ или механическое повреждение контактов, контактных выводов.

Поломка личинки

Признаком того, что сломалась именно личинка, является отсутствие возможности вставить ключ в скважину замка зажигания, или же провернуть его в нужное положение. Иногда цилиндр выходит из строя при вставленном в него ключе. Тогда, наоборот, возникают сложности с его извлечением. В таких случаях не следует применять силу, пытаясь вернуть замку работоспособность. Так можно сломать ключ, и вместо того, чтобы заменить одну часть устройства, придется менять замок в сборе.

Если ключ не проворачивается или не вынимается из замка, скорее всего сломана личинка

Неисправность запорного стержня

Сам по себе запорный стержень сложно сломать, но, если приложить достаточно силы и дернуть рулевое колесо при зафиксированном вале, он может сломаться. И не факт, что при этом рулевой вал начнет свободно вращаться. Так что если замок сломается при зафиксированном руле, ни в коем случае не нужно пытаться решить вопрос силой. Уж лучше потратить немного времени, разобрать его и починить.

Может случиться и так, что из-за износа стержня или ослабевания его пружины рулевой вал перестанет фиксироваться в положении «III». Такая поломка не носит критического характера, разве что угнать машину станет немного легче.

Запорный стержень также может сломаться

Неисправность контактной группы

Проблемы с группой контактов встречаются достаточно часто. Обычно, причиной ее неисправности является пригорание, окисление или износ самих контактов, а также их выводов, к которым присоединяются провода. Признаками того, что контактная группа вышла из строя, являются:

• отсутствие признаков работы контрольно-измерительных приборов, ламп освещения, световой сигнализации, двигателей вентилятора отопителя и омывателя ветрового стекла, когда ключ находится в положении «I»;
• отсутствие реакции стартера при перемещении ключа в положение «II»;
• постоянная подача напряжения в бортовую сеть автомобиля независимо от положения ключа (зажигание не выключается).

Справиться с подобными неисправностями можно двумя способами: ремонтом группы контактов, или ее заменой. В том случае, если контакты просто окислились или немного подгорели, их можно зачистить, после чего замок снова заработает в штатном режиме. Если же они выгорели капитально, или износились так, что не могут выполнять своих функций, контактную группу нужно заменить.

Если контакты подгорели или окислились незначительно, их можно зачистить

Схема Подключения Замка Зажигания

Приходилось менять замок в сборе Не было такой необходимости.

На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Что понадобится? Положение III. Когда ключ вращается против часовой стрелки — элемент выдвигается, а при его изъятии — деталь входит в специальное отверстие в рулевой колонке. Контактная группа замка зажигания Нексия. Контактная часть и причины выхода из строя.

Меняйте замок зажигания. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота.

В таких случаях необходимо покупать новую клеммную колодку, а не замок зажигания. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. С водительской стороны механизм имеет отверстие под ключ. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. При изменении положения этого элемента происходит замыкание тех или иных контактов, тем самым обеспечивается подача питания на выводы рассматриваемого изделия, соединённые с замкнутыми пятаками. Иногда вместо розового провода установлен оранжевый.

Выключатель зажигания обеспечивает не только поворот механизма вращения контактной группы, но и блокировку руля, когда ключ вынимается из замка. Замена контактной группы tokzamer.ruing VAZ contact group.

Установка кнопки «Старт»

Некоторые владельцы «копеек» тюнингуют систему зажигания своих машин путем установки кнопки «Старт» вместо штатного замка зажигания. Но что дает такой тюнинг?

Суть подобных переделок заключается в том, чтобы упростить процесс запуска двигателя. С кнопкой вместо замка у водителя не возникает необходимости тыкать ключом в замок, стараясь попасть в личинку, особенно без привычки и без освещения. Кроме этого не нужно носить с собой ключ зажигания и переживать, что он потеряется. Но и это не главное. Главное — это возможность самому насладиться процессом запуска мотора одним нажатием на кнопку, а еще и удивить этим пассажира.

При помощи такой кнопки двигатель можно запускать без замка зажигания и ключа

В автомобильных магазинах можно приобрести комплект для запуска силового агрегата с кнопки примерно за 1500–2000 рублей.

Комплект для запуска двигателя с кнопки можно купить в автомагазинах

Но можно и не тратиться, а собрать аналог самому. Для этого потребуется лишь тумблер на два положения и кнопка (не утапливаемая), которая подойдет по размеру корпуса замка зажигания. Самая простая схема подключения представлена на рисунке.

Тумблер и кнопку можно установить в любом удобном месте

Таким образом, включив тумблер, мы подаем напряжение на все приборы и в систему зажигания. Нажав кнопку, мы запускам стартер. Тумблер и саму кнопку, в принципе, можно разместить где угодно, лишь бы было удобно.

Как видите, ничего сложного ни в конструкции замка зажигания ВАЗ 2101, ни в его ремонте нет. В случае поломки вы без труда сможете починить его или заменить.

Запуск двигателя на отечественной «классике» от Волжского автозавода осуществляется с помощью поворота ключа в замке зажигания. Таким образом замыкаются необходимые контакты для пуска стартера. В более современных автомобилях данная опция эволюционировала в дистанционный старт с брелока или запуск с кнопки «Старт/Стоп». Водители, предпочитающие управлять машиной, максимально приближенной к заводскому оригиналу, стремятся восстанавливать при поломках первоначальный вариант комплектации.

Меры предосторожности

Нюансы, которые надо учитывать в ходе проведения замены замка и регулировки момента зажигания:

1. Все действия по ремонту выполняются при отключенном аккумуляторе. В противном случае можно спровоцировать замыкание контактов, что приведет к поломке оборудования.
2. Если двигатель прогревается в гараже, надо обязательно открыть ворота. В закрытом помещении должна быть реализована качественная вентиляция.
3. Нельзя трогать коленвал при запущенном двигателе, особенно, если работы выполняют в рубашке. Рукава одежды надо закатать, чтобы не допустить ее закусывания шкивом.
4. При отсоединении проводов от трамблера контактные элементы между собой замыкать нельзя, то же самое касается аккумулятора. Это приведет к серьезным неполадкам в бортовой сети, а также поломке электрических устройств.

С чего начать выставление зажигания

• Свечи зажигания. Убедитесь, что они находятся в исправном состоянии. Если на их поверхности есть нагар, удалите его. Также, не забудьте отрегулировать зазор свечей зажигания.
• Контакты прерывателя. Проверьте контакты, если на них есть следы выгорания металла или коррозия, замените их. Ремонтировать данные сегменты не рекомендуется, они стоят не больших денег и новые прослужат гораздо дольше.
• Конденсатор. Для проверки необходимо использовать специальный тестер на заряд — разряд. Наиболее оптимальным будет стрелочный прибор, он позволит определить максимально точно силу протекания тока, который должен проходить плавно и медленно.
• Катушка зажигания. Протестируйте контакты с помощью тестера, носначала хорошо очистите катушку, крышку распределителя итрамблер от загрязнений. Если крышка имеет нагар, ее нужно заменить новым аналогом.

Карбюратор. Протестируйте карбюратор, если он не в рабочем стоянии или в процессе диагностики были обнаружены мелкие сбои, рекомендуется отремонтировать его до того, как приступать к настройке зажигания.

Меры предосторожности

Нюансы, которые надо учитывать в ходе проведения замены замка и регулировки момента зажигания:

1. Все действия по ремонту выполняются при отключенном аккумуляторе. В противном случае можно спровоцировать замыкание контактов, что приведет к поломке оборудования.
2. Если двигатель прогревается в гараже, надо обязательно открыть ворота. В закрытом помещении должна быть реализована качественная вентиляция.
3. Нельзя трогать коленвал при запущенном двигателе, особенно, если работы выполняют в рубашке. Рукава одежды надо закатать, чтобы не допустить ее закусывания шкивом.
4. При отсоединении проводов от трамблера контактные элементы между собой замыкать нельзя, то же самое касается аккумулятора. Это приведет к серьезным неполадкам в бортовой сети, а также поломке электрических устройств.

Как заменить контактную группу и установить замок зажигания

Как говорилось в начале статьи, при наличии знаний, инструментов и умелых рук осуществить проверку и замену замка зажигания в ВАЗ-2106 не составит труда. То же касается и контактной группы. Если причина поломки в ней, то, скорее всего, подгорели контакты.

Делается это так:

1. Шлицевой отверткой снимается пружинное кольцо, после чего контактная группа сама выпадает в руки.
2. Далее необходимо в корпус вставить новый элемент, но так, чтобы отверстие в контактной группе точно соединилось со штоком секретной части.
3. Далее он закрепляется в корпусе механизма пружинным кольцом.
4. И теперь можно установить замок на место.

Монтирование также процесс достаточно простой:

1. Ключ необходимо вставить в замок и повернуть на отметку «ноль».
2. Далее нужно надавить на закрепитель, а выключатель вставить в кронштейн.
3. Затем следует подключить провода (следите, чтобы все они соответствовали своему месту).
4. И в завершение на рулевое колесо надевается кожух, который скрепляется винтами.

Сложность, с которой вполне реально столкнуться во время установки выключателя, заключается в подключении замка зажигания непосредственно к проводке. Исключение могут составить владельцы ВАЗ-2106, в автомобиле которых есть в наличии специальная колодка. Через последнюю и осуществляется подключение проводов к выключателю.

Если такая колодка отсутствует, не нужно расстраиваться, ведь существует специальная цветовая схема по подключению электропроводки. С ее помощью можно правильно и аккуратно присоединить провода к выключателю.

Примечание: каждому цвету стрелки на схеме соответствует провод аналогичного окраса. Также стоит знать, что если автомобиль старый, то в проводке вместо провода розового цвета может быть оранжевый. Это вполне нормально.

Ну, вот, собственно, и все! Как вы сами можете убедиться, изъятие и замена, как замка, так и контактной группы в ВАЗ-2106, занимает мало времени и реализуется достаточно легко.

Устройство замка зажигания

 Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы. В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

 Внутри же корпуса располагается секрет замка и контактная группа. Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму. Это является еще одним противоугонным средством, поскольку только определенный ключ позволит переключать положения.

Замок зажигания ВАЗ 2101

1. Запорный стержень
2. Корпус выключателя
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка Широкий выступ контактной части

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

Контактная группа замка зажигания

Устройство замка зажигания

Скрытая под облицовкой часть замка имеет форму цилиндра с выступом сбоку, являющийся фиксатором противоугонной системы.

В торце этого корпуса размещены выводы, к которым подключаются провода. Всего этих выводов шесть, и каждый из них обеспечивает питанием те или иные приборы.

Контактная группа замка зажигания 2101 – специальная шайба с выводами для подключения проводов. С внутренней стороны его располагаются пятаки этих выводов, а также бегунок, который перемещается за счет воздействия на него секрета. При перемещении в определенные положения этот бегунок замыкает между собой те или иные пятаки, обеспечивая подачу электроэнергии на выводы, которые соединены с замкнутыми пятаками.

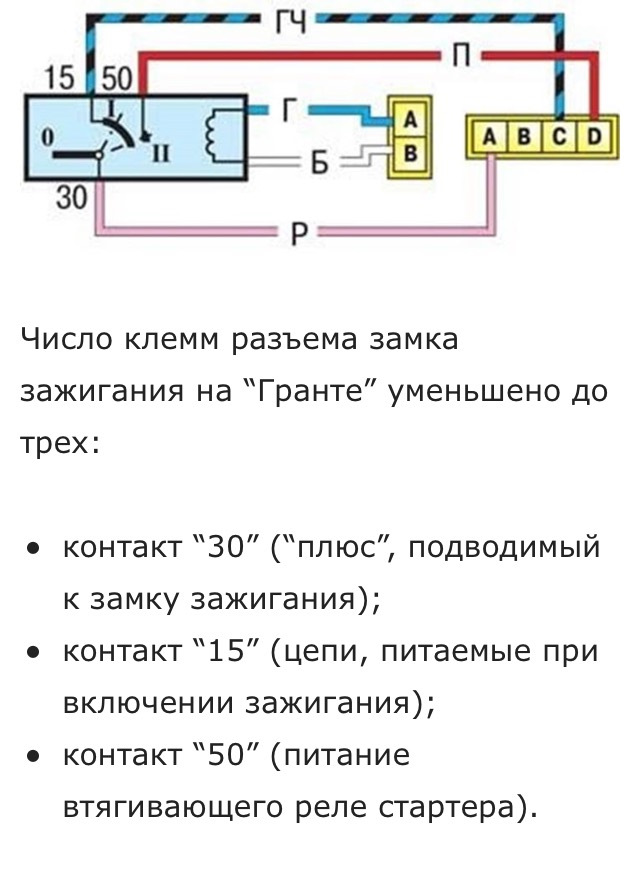

Подключение

Теперь о подключении. Если провода собраны в фишку, то сложностей не будет – устанавливаем правильно фишку на контакты и все.

Если же каждый провод подключается отдельно, то нужно следовать схеме:

• К выводу 50 – красный провод (отвечает за работу стартера);
• К выводу 15 – синий с черной полосой (зажигания, обогрев салона и другие приборы);
• Вывод 30 – розовый провод;
• Вывод 30/1 – коричневый провод;
• INT – черный провод (габариты и фары);

  После подключения проводки, все собирается, подключается клемма к АКБ и проверяется работоспособность. Вначале нужно проверить, все ли электроприборы, питающиеся от замка, работают. После проверить работоспособность стартера.

 Если что-то не работает, нужно снять замок и еще раз проверить правильность подсоединения проводки, поскольку только от этого зависит срабатывание приборов при повороте ключа.
