Делаем подогрев сидений ваз 2110 своими руками

Как сделать самостоятельно встраиваемый подогрев задних сидений на автомобиле?

Данная опция встречается довольно редко на машинах бюджетного класса. Для некоторых автомобилистов она не представляет интереса, но для тех, у кого большая семья теплый задний диван не будет лишним. Технология установки и подключения оборудования идентична вышеописанной.

Чтобы реализовать подогрев задних сидений встраиваемый понадобятся два нагревательных комплекта. Несмотря на то, что процесс монтажа выполняется по аналогии с передними креслами, стоит вкратце рассмотреть основные переходы:

• выбрать место под установку кнопок управления;
• снять обшивку со спинки, необязательно это делать полностью – достаточно освободить только переднюю и боковые части;
• зафиксировать нагревательные маты и вывести провода;
• снять обшивку с дивана по тому же принципу;
• закрепить датчики и нагревательное полотно, вывести питающие провода;
• уложить провода в тоннеле между креслами под покрытием;
• установить кнопки и выполнить подключение по схеме.

В качестве «массы» некоторые автолюбители рекомендуют использовать крепление ремней безопасности, контакт получается вполне надежный. Кнопки включения каждый размещает по своему усмотрению. Например, это может быть тыльная часть переднего подлокотника или же двери. Такой вариант позволяет пассажирам регулировать температуру по своему усмотрению.

Всем доброго времени суток!

Сегодня у нас автомобиль Лада Калина. Этот авто уже не первый раз у нас в гостях. На нём уже отремонтированно рулевое управление, Установлена подвеска 2190-51 СААЗ, и установлен электроподогрев зеркал (к сожалению по нему было не до фото пожэтому в блог он не попал). Сегодня же будем добавлять в неё ещё одну полезную опцию — электроподогрев сидений. Владельцем авто приобретён комплект подогрева «Емеля» для Калины-2, который, как выяснилось, с заменой кнопок подходит и на Калину-1. В комплекте греющие элементы на сиденья и спинки, проводка, кнопки и реле. Комплект устанавливается с минимальной доработкой, длины проводов хватает.

Начинаем с разбора сидений — самая трудоёмкая часть работы. Необходимо расцепить стальные спицыобшивки и сидения. Скреплены они проволочными колечками которые необходимо разжать отвёрткой.

Популярные

Поскольку реле разомкнуто, повторное включение зажигания оставляет обогрев отключенным и для его включения необходимо снова нажать на кнопку. Сей процесс фотографировать не стал — все равно все делается по месту.

Когда они вставлены, сверху пассатижами зажимается металлическая зубастая пластинка она прорезает изоляцию.

Как установить подогрев сидений в автомобиль собственноручно? Кстати, не ленитесь и установите и другие подогревы.

Теперь можно накидывать на крючки задний элемент обшивки. В этом случае бортовая сеть при выходе подогрева из строя не пострадает. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ Подключение управления, индикации и подсветки кнопок осуществлялось двухжильным проводом.

Рекомендуем: Пуэ периодичность проверки заземления

Простой универсальный подогрев сидений и схема подключения его к автомобилю

Плюхнулся на ледяное сиденье на пару секунд, завел машину, нажал кнопку включения подогрева, и в течение пары минут сиденье уже тепленькое. Элемент Пояснение Нагревательные элементы Они требуются для спинок и сидений.

Пользуетесь ли вы системой обогрева сидений? Такое расположение включателей будет наиболее удачным с точки зрения эргономики и комфорта. Самой хорошей возможностью для самостоятельной установки элементов подогрева, остаются автомобили, на которых уже предусмотрена система, но не установлена заводом — изготовителем.

При правильно собранной схеме обогрев будет функционировать только при включенном зажигании. Не нашли интересующую Вас информацию?

Отогните покрытие в ногах у пассажира и снимите крышку короба для ЭБУ. Идеальный вариант — либо центральная консоль если есть место под установку кнопок , либо в промежутке между кулисой КПП и ручником. Данная опция встречается довольно редко на машинах бюджетного класса. Отщелкните накладку на приборной панели, где находятся различные кнопки.
УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Распиновка, тюнинг, подсветка и снятие панели приборов ВАЗ-2114

Приборная панель ВАЗа имеет электронную комбинацию, а также удобно расположенную подсветку. Лампы освещаются изнутри, что является особенностью 14 – ой “Лады”.

За счет панели приборов водителю известна вся нужная ему информация, каков запас и расход бензина, километраж и т. д. Панель должна быть легкой в управлении с четким обзором значков, шкалы, датчика и индикаторов.

В каком состоянии находятся автомобильные системы, отвечающие за безопасность на дороге, скорость движения, остаток пути до намеченного объекта, рациональная работа двигателя и расход бензина, работа ходовки и электрооборудования – все это должно быть отражено на панели управления.

Обязательными на панели должны быть лампы сигнальные, приборы для управления оборудованием. Всего на панели насчитывается 19 обозначений.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере установки штатного подогрева. Так как установка иных подогревов будет аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками необходимо демонтировать сидения с автомобиля и снять с них обивку. Установка подогрева будет разделяться на несколько этапов.

• Снятие сидений
• установка в них термоэлементов
• установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

• Трещотка
• Головка на «13»
• Головка на «8»
• Головка на «10»
• Отвёртка «+», «-»
• Изолента

Процесс снятия сидений

Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

Трещоткой с головкой на «13» откручиваем скобы крепления сидения

Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

Отключаем штекер датчика пристёгнутого ремня

Вынимаем сидение

Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

Подсовываем термоэлемент под обивку и пришиваем его к поролону.

Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.

Складываем спинку, оттягивая крючки фиксирующие спинку.

Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

Головкой на «10» откручиваем болт крепления шестерни к сидению

Отгибаем штырьки держащие обивку спинки и снимаем ее с них.

Подсовываем термоэлемент под обивку и пришиваем его к спинке.

Натягиваем обивку на спинку сидения и фиксируем ее зажимами.

Соединяем штекер обогрева сидения со штекером обогрева поясницы

Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

Снимаем заглушку кнопки подогрева сидений.

Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

• Соединяем свободный штекер на сидении с проводкой обогрева.
• Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
• Установка сидений выполняется в обратной последовательности снятию.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Монтаж греющих элементов

Для того чтобы установка обогрева в дальнейшем не была осложнена сдвигом элементов, а ремонт приносил тепло в буквальном смысле слова, элементы обогрева лучше всего пришить прямо к обивке с внутренней стороны. Но умельцы применяют и другие способы, например – двухсторонний скотч, которым приклеивают подогрев прямо к поролону сидений.

Далее следует сборка:

• На спинку уже с закрепленным обогревом нужно натянуть обшивку;
• Забить киянкой заглушки подголовников;
• Протянуть ткань: заднюю просто расправить вниз, а переднюю – просунуть через щель;
• Накинуть ткань передней части на крючочки, натягивая ее, но не слишком сильно;
• После чего накинуть на крючочки заднюю часть обшивки;
• Вставить в переднюю часть проволоку и натянуть обшивку;
• Если ваш ремонт предусматривает замену поролона, то его нужно вырезать точно по меркам старого. А чтобы не возникало скрипа, в местах, где есть контакт пружин со стяжками и корпусом, лучше всего установить куски трубки омывателя или другой подходящей, можно также намотать несколько слоев изоленты;
• Подогрев нижних частей сидений ВАЗ 2110 также можно приклеить на двусторонний скотч или пришить к обшивке с внутренней стороны. А чтобы она не съезжала, можно притянуть проволочными скобами или пластиковыми хомутами. После чего натянуть пластиковые крепления;
• Скрепить спинку с сидением;
• Пропустить провода для подключения обогрева через поролон и отверстия в раме;
• Подключить провода по схеме, которая идет в комплекте с элементами обогрева для ВАЗ 2110;

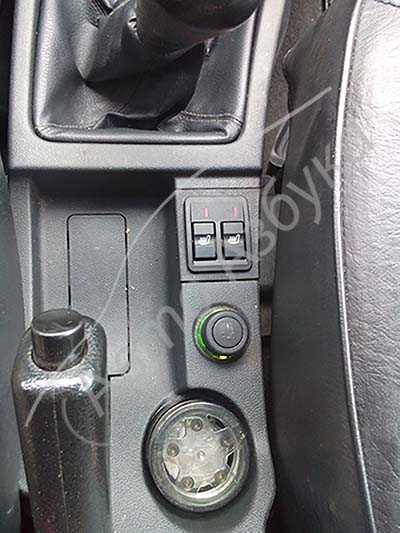

• Кнопки для включения/выключения подогрева обычно монтируются рядом с ручником.

Возможен вариант установки штатного обогрева снаружи кресел, сверху надеваются чехлы.

Есть более простой ощутить тепло от сидения зимой — специальные накидки на сидение, которые работают от прикуривателя. Их плюс в том, что они легко ставятся/снимаются. Минус в болтающемся проводе в салоне, и в неплотном прилегании к сидению.

Помните также о том, что ВАЗ 2110 всё-таки не инкубатор, а между медиками по-прежнему не утихают споры относительно того, вреден или нет обогрев сидений для мужского здоровья. Итак, на всякий случай, не увлекайтесь им чрезмерно. Пусть кнопка подогрева будет включена еще до того, как вы сядете за руль.

Холод также – не лучший спутник здоровья органов малого таза! А когда салон во время пути уже достаточно прогреется, снова нажимается кнопка, и подогрев отключается! Крепкого вам здоровья и комфорта в поездках при любой погоде!

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

Вопрос здоровья

Сегодня сотрудники медицинской сферы до сих пор активно спорят относительно вреда подогрева на креслах внутри автомобилей. Одни считают, что обогрев вредит мужскому здоровью. Другие же напротив, считают это нормальным и даже полезным дополнением для машины.

Решение в любом случае за вами. Но рекомендуем не увлекаться высокими температурами. Просто прогревайте немного сиденья перед тем, как отправиться в путь. А потом отключайте систему.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Каждый хочет сделать салон своего автомобиля комфортным, а комфортно в первую очередь тогда, когда пятая точка в тепле

Принцип работы подогрева сидений

Встроенные подогреватели могут быть штатными, устанавливаться на заводе, а можно сделать своими руками. Устанавливать надо между обшивкой и поролоновым слоем. В качестве материалов для изготовления подогоревателей используют углеволоконное полотно или армированная проводка. Они продаются сразу в матах. Можно еще использовать отдельную спираль. У этих материалов свои плюсы и минусы.

Применяемая нихромовая спираль имеет преимущество — не высокая цена. При монтаже такой спирали нужно следить, чтобы нагревательный элемент не задевал арматуру. Но, с помощью двухстороннего скотча это можно легко сделать.

Маты из углеволокна или армированных проводов не имеют ограничений, можно просто хорошо уложить и все. Стоят они дороже, чем просто спираль, но надежнее.

Чехол – «накидушка»

Самой простой способ сделать теплые сидения в салоне – это надеть внешний чехол. Приобрести накладные чехлы можно практически в любом автомагазине. Изготавливают накладки из обычной плотной ткани, внутри которой вшиваются нагревательные элементы.

Вариант подороже – это чехлы из прорезиненной ткани, они прослужат дольше, чем первый вариант. Крепятся эти «накидушки» просто – достаточно натянуть на сидения и прикрепить к пружинам. Нагревательные элементы работают от прикуривателя.

Накидка с подогревом ваз 2114

Не смотря на всю простоту и дешевизну способа, обогрев сидений ваз 2114 с помощью чехла «накидушки» имеет несколько минусов:

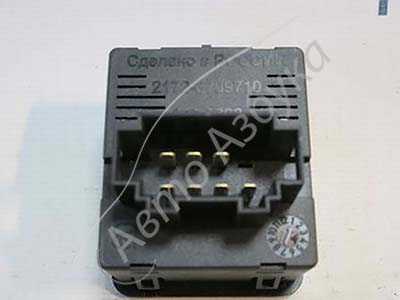

Разъем к блоку управления обогревом сидений ВАЗ 2172 / Приора 2 с трех режимным регулятором (8 клемм) в сборе с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъема 2172-3709710АХ с проводами к блоку управления обогревом сидений с терморегулятором на ВАЗ 2172, в строке «Комментарий» указывайте какой установлен блок переключателей, модель вашего автомобиля, год выпуска.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.

Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.

Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.

Замена разъема 2172-3709710АХ 8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Схема подогрева сидений на Лада Приора 2 рестайлинг

Другие артикулы товара и его аналогов в каталогах: 191 972 724АХ, 2172-3709710АХ.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения модуля подогрева передних сидений с трех режимным регулятором в автомобиле семейства Лада Приора 2.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Сторонний, но заводской подогрев

Хорошо, а если штатного подогрева нет? Что делать тогда? Спокойно, можно купить сторонний заводской, сейчас очень сильно хвалят нашу Российскую рассчитан почти под любой автомобиль.

Главное подобрать по размеру «сидушки», важно понимать — что нужно обогревать не все место, а строго по центру, боковые подушки (на поддержку не устанавливается)

Принцип также прост — снимаем штатные чехлы сидений, прокладываем – приклеиваем маты – далее одеваем чехлы и подключаем к электро системе. Можно сделать все своими руками, комплект стоит примерно около 2000 — 2500 руб., на два сидения (спинка + нижняя часть). Небольшое видео, смотрим.

Спинка

Провода элемента прячем в термотрубку, создавая таким образом защищенный кабель. Теперь кабель нужно вывести. Сложность в том, что спинка сиденья ВАЗ-2108 не только наклоняется вперед-назад, но и откидывается вперёд. Это требует больших ходов кабеля — до 10 см. Поэтому нужно предусмотреть вариант свободного движения кабеля. Этого добьёмся, пустив кабель кольцом на внутреннем торце спинки под обивкой: при движении спинки кольцо кабеля будет уменьшаться или увеличиваться.

Для фиксации и направления кабеля вшиваем под обивку отрезок ткани (стропа, шнурок и т.п.) с двумя «ушами», через которые будет пропущен кабель: «ухо» поменьше — кабель с элемента на петлю, побольше — с петли на выход далее. Прокладываем кабель, отклоняем спинку полностью назад, вытягиваем кабель, оставляя небольшую петлю — это будет максимальная длина кабеля и минимальная петля. Наклоном спинки вперёд проверяем свободный ход кабеля и изменение петли. Теперь можно закрывать обивку.

Далее готовим облицовку опоры спинки. Штатно облицовка крепится винтом внизу и пластиковой клипсой вверху, которая успешно ломается да и держит плохо. Вот клипсу и заменим обычным винтом с гайкой (закручивать их удобнее в среднем положении спинки), для чего достаточно просверлить отверстие в облицовке, а в опоре оно уже имеется. Теперь ведём кабель по выштамповке в опоре спинки сиденья и поворачиваем его горизонтально вперёд. Ставим облицовку, которая надежно фиксирует кабель, но оставляет его свободным для движения в петле.

Со спинкой всё, отложим её пока, перейдём к сиденью.

https://youtube.com/watch?v=VUbl0jy2rqw

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

• Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
• Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
• Извлеките кресла из салона, иначе работать будет крайне неудобно.
• Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.
• На спинке располагается заглушка под подголовники, которая извлекается.
• Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
• Теперь вы можете полностью снять всю обшивку.
• Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Итак…

Что для этого нужно?

Первым делом нужно разобраться, какие элементы, материалы и инструменты вам пригодятся в процессе установки подогрева.

Элемент	Пояснение
Нагревательные элементы	Они требуются для спинок и сидений. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ 2110. Они продаются в комплектах на два кресла. Их стоимость составляет от 1000 до 1400 рублей. В комплекте предоставляется также проводка и кнопки включения, отключения подогрева
Кнопки	Не всегда идут в комплекте. Они служат для включения и выключения работы системы подогрева сидений
Проводка	Она служит для соединения подогрева с бортовой сетью автомобиля
Поролон	Если сиденья уже достаточно изношены, не помешает замена поролона, который недолговечен

Выбирайте только качественные материалы, приобретайте комплекты в проверенных торговых точках. Нагрев осуществляется за счет электричества, что всегда опасно для жизни и здоровья человека.

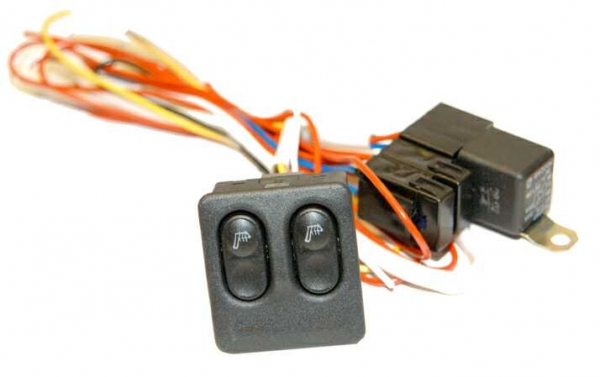

Кнопки включения/отключения

Возможные неисправности с подогревом кресел

Устройство обогрева в обязательном порядке обладает предохранителем. На ВАЗ-2114 за стабильную работу подогрева отвечает два таких элемента. Один предохранитель находится в монтажном блоке (F16), другой располагается под приборной панелью.

Если вы заметили, что при включении обогрева контрольные лампы не загораются – проблема, скорее всего, кроется в предохранителях.

Проблемы с реле:

1. Включение системы происходит в электромагнитном реле, которое располагается под приборной панелью.
2. После срабатывания узла, проверьте мультиметром напряжение на 87-й клемме.
3. Если срабатывание не происходит, тогда нужно омметром исследовать обмотку реле на выводах 86 и 87.
4. Если проблема кроется в реле, его нужно заменить.

Еще одной проблемой может быть обыденное отсутствие питания. Чтобы проверить это, сделайте следующее:

1. Необходимо проверить питание при выключенном питании на разъемах под креслами.
2. Черный провод – масса автомобиля, второй – это питание, на котором должно быть 12 вольт.
3. Омметром проверьте сопротивление обмоток нагревателей. Как показывает практика, проблема чаще всего кроется именно здесь. Обмотки обгорают или обрываются.

Демонтажные работы

Чтобы установить подогревательные элементы, для начала нужно провести процедуру демонтажа. Она включает в себя следующие мероприятия.

1. Открутите пластмассовые крепления, которые соединяют кресла с кузовом вашего автомобиля.
2. Демонтируйте салазки. Две штуки располагаются впереди, а еще две — сзади.
3. Извлеките кресла из салона, иначе работать будет крайне неудобно.
4. Отделите от кресла спинку. Для этого предусматривается наличие болтов по бокам, которые демонтируются ключом на 10 миллиметров.
5. На спинке располагается заглушка под подголовники, которая извлекается.
6. Снизу с крючков снимается обивка. Для этого крючки немного разгибаются.
7. Теперь вы можете полностью снять всю обшивку.
8. Аналогичную процедуру проведите со вторым сиденьем, если планируете ставить подогрев на него тоже.

Пока вы занимаетесь установкой подогрева, закиньте обивку в стиральную машину. Это ей не повредит, а салон будет выглядеть новее и приятнее.

Установка элементов подогрева

Многие забывают о необходимости надежной фиксации элементов, отвечающих за подогрев кресел. В итоге со временем они могут смещаться, тем самым нарушая работоспособность системы.

Чтобы избежать подобных ситуаций, специалисты советуют пришивать элементы подогрева непосредственно к внутренней стороне обивки. Хотя сегодня некоторые автовладельцы отдают предпочтение другому варианту, при котором используется двухсторонний скотч. На нем элементы удерживаются достаточно надежно, а скотч крепится к самому поролону.

Процесс подключения

Вне зависимости от выбранного способа фиксации, обратная сборка выглядит для всех вариантов одинаково. Это наиболее сложный этап, потому строго придерживайтесь указанной последовательности операций.

На спинку, где уже был зафиксирован обогрев, натяните обратно обшивку.
С помощью киянки заглушки вбиваются на свои места. Речь идет о заглушках для подголовников.
Далее протягивается ткань. Передняя просовывается сквозь отверстие, а задняя расправляется вниз.
Ткань от передней части накидывается на крючки, а затем натягивается

Только следите за степенью натяжения, дабы ткань не порвалась.
Теперь можно накидывать на крючки задний элемент обшивки.
Следующий шаг — вставка проволоки в переднюю часть и натяжение обшивки.
Если вы планируете поменять поролон, вырезайте новые элементы в строгом соответствии с размерами старого материала.
Обратите внимание на участки, где контактирует пружина с корпусом и стяжками кресел. Чтобы избежать скрипов, воспользуйтесь кусочками от трубки омывателя, либо просто намотайте изоленту в несколько слоев.
Подогрев для нижней части кресла автомобиля часто монтируют с помощью двухстороннего скотча или пришивают к обшивке с ее внутренней стороны

Можно воспользоваться хомутами из пластика или скобами из проволоки, что позволит избежать смещения обогревательных элементов со своих установочных мест. После этого натягиваются пластиковые крепежи.
Соедините спинку и сиденье.
Через отверстие в раме и поролон протягивается провод, с помощью которого подогрев будет подключаться в бортовой сети.
Подключение проводки осуществляется строго по схеме. Она обязательно прилагается к комплекту элементов обогрева, потому ничего дополнительно искать не придется.
Стандартным местом для монтажа кнопок включения и отключения подогрева выступает зона возле ручного тормоза. Хотя вы можете разместить их на свое усмотрение.
Не редко автовладельцы идут альтернативным путем, устанавливая штатную систему обогрева сверху кресел, после чего поверх надевают автомобильные чехлы.

Существует современное и очень простое решение — накидки с подогревом, которые можно надевать зимой и снимать в теплый период. Их недостаток заключается в свободно идущем проводе, который может мешать водителю. Плюс накидки неплотно прилегают к креслам.

Вариант с накидками

Вопрос здоровья

Сегодня сотрудники медицинской сферы до сих пор активно спорят относительно вреда подогрева на креслах внутри автомобилей. Одни считают, что обогрев вредит мужскому здоровью. Другие же напротив, считают это нормальным и даже полезным дополнением для машины.

Решение в любом случае за вами. Но рекомендуем не увлекаться высокими температурами. Просто прогревайте немного сиденья перед тем, как отправиться в путь. А потом отключайте систему.

 Загрузка …

Штатный подогрев

Штатный подогрев сидений на ваз 2114 – это самый оптимальный вариант из всех. Вам просто следует купить комплект обогрева сидений у дилера или в специализированном магазине, торгующем оригинальными запчастями на ВАЗ.

Для установки вам следует снять с сидений обшивку, приклеить нагревательный элемент, врезать кнопки подогрева сидений ваз 2114, провести все электропровода и надеть назад обшивку.

Комплект для подогрева сидений ваз 2114

Если у вас нет возможности купить штатный подогрев – не беда. Современные производители предлагают неплохие варианты сторонних подогревов сидений.

Резюме

Технология установки подогрева фронтальных сидений на Лада Гранта состоит из двух этапов: монтажа нагревательных элементов под заводские чехлы кресел и подсоединения их бортовой электросети. Сомнения вызывает предлагаемая схема организации электрической цепи.

Производитель фирменного комплекта предлагает подключать нагреватели напрямую к кнопкам, а запитывать от кнопки управления аварийной сигнализацией. Поскольку цепь достаточно нагружена, лучше организовать питание обогрева через два реле с отдельным предохранителем. Кнопки желательно также заменить – в них нет индикации рабочего режима.

Рекомендуем посмотреть:

• Обогрев сидений своими руками схема
• Как надевать чехлы на сиденья автомобиля

• Чехлы на автомобильные сидения лада веста

• Как пошить чехлы на авто своими руками

• Как сшить чехол на автомобильное сиденье
• Авточехлы для лада х рей

Что для этого нужно?

Первым делом нужно разобраться, какие элементы, материалы и инструменты вам пригодятся в процессе установки подогрева.

Элемент	Пояснение
Нагревательные элементы	Они требуются для спинок и сидений. Специалисты рекомендуют выбирать штатные, предусмотренные для ВАЗ 2110. Они продаются в комплектах на два кресла. Их стоимость составляет от 1000 до 1400 рублей. В комплекте предоставляется также проводка и кнопки включения, отключения подогрева
Кнопки	Не всегда идут в комплекте. Они служат для включения и выключения работы системы подогрева сидений
Проводка	Она служит для соединения подогрева с бортовой сетью автомобиля
Поролон	Если сиденья уже достаточно изношены, не помешает замена поролона, который недолговечен

Выбирайте только качественные материалы, приобретайте комплекты в проверенных торговых точках. Нагрев осуществляется за счет электричества, что всегда опасно для жизни и здоровья человека.

Кнопки включения/отключения

Что может приключиться?

Следует отметить, что проблемы с отоплением в ВАЗ 2114 могут возникать по разным причинам, однако условно их можно разделить на две категории:

• отопление не осуществляется;
• воздух подогревается слишком слабо.

Разобраться в проблеме вполне реально собственными силами

Однако для начала важно понимать, где именно нужно искать первопричину неполадок

В частности, виновником трудностей могут быть:

1. Воздушная пробка. Попадая в область радиатора охлаждения, воздух имеет все шансы переместиться в термостат. «Выгнать» его путем запуска двигателя не представляется возможным. Придется доливать в патрубок антифриз, благодаря которому воздушная пробка быстро рассосется. Еще одна, негласная причина — это нехватка жидкости. Уровень антифриза нужно проверять хотя бы раз в месяц.
2. Засоры. Довольно часто печка не работает по причине образования засоров, избавиться от которых можно благодаря демонтажу и последующей прочистки детали. Сразу после этого печка начинает греть как новая.
3. Нарушение функционирования крана печки. Проверить вероятность возникновения этой проблемы достаточно просто — подтянув тросик, находящийся в непосредственной близости от педального узла. Если краник не открывается и в этом случае, единственный выход из сложившейся ситуации — заменить его.
4. Вышедшие из строя предохранитель и реле. Самая простая и в то же время неприятная проблема, справиться с которой с легкостью может любой технически подкованный водитель. Однако определить, почему сложилась подобная ситуация, будет проблематично. Чаще всего и предохранитель, и реле обогрева выходят из строя по причине короткого замыкания. Но, если у водителя есть желание еще больше углубиться в специфику проблемы, резоннее будет переместить автомобиль на ближайшее СТО.
5. Выход из строя мотора. Случается это обычно при длительной эксплуатации автомобиля, и данная комплектующая редко подлежит ремонту. Резоннее всего будет просто заменить ее на новый элемент, предварительно проверив целостность остальных комплектующих. Если все в порядке, можно приобретать новый мотор и ставить его на место предыдущего.

Обогревательная система на ВАЗ 2115 является типовой. Однако, не имея достаточно навыков и сноровки, не стоит браться за ремонт. Лучше доверить вопрос профессионалу, который уж точно не сможет навредить.
