Подшипник первичного вала: основные признаки износа, инструкция по замене и рекомендации по уходу

Назначение подшипника полуоси

Подшипник располагается в конструкции заднего моста Нивы Шевроле, ближе к внешнему краю. Как и все подшипники, он выполняет функцию опоры и сглаживания вращающего момента оси заднего моста. Одна часть оси (внутренняя) входит в зацепление с шестернями (имеет шлицы), а вторая выходит из моста, и к ней крепится фланец, тормозные барабаны и колесо Нивы Шевроле. Для того чтобы ось вращалась мягко и при этом не ходила внутри конструкции, имеется шариковый подшипник.

Подшипник располагается в специальном гнезде конструкции моста, где он и выполняет свою непосредственную функцию. Для того чтобы он не перемещался внутри моста, имеется специальная жесткая фиксация на оси, представляющая собой запорную втулку. Таким образом, он имеет двойную фиксацию. Также на полуоси имеется сальник, который обеспечивает герметичное соединение конструкции заднего моста.

При частом использовании автомобиля Нива Шевроле необходимо контролировать состояние подшипника и сальника, и в случае их повреждения незамедлительно проводить замену.

Конструкция

Как и многие детали, подшипник полуоси имеет свою конструкцию, которая характеризуется важными показателями:

1. номер;
2. размер внутренний и внешний;
3. высота.

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник полуоси имеет каталожный номер 2121-2403080. Если известен номер изделия, то этого достаточно для приобретения его в автомагазине. Если необходимо узнать размеры, то в интернете имеются данные: высота и размер.

Если же каталожный номер неизвестен, то после извлечения полуоси можно произвести полные замеры изделия. После измерения должны получиться такие данные:

• D внутренний = 40 мм;
• D внешний = 80 мм;
• Высота (толщина) = 23 мм.

Неисправности коробки

Конструкция КПП «семёрки» рассчитана на долгие годы службы. Обычно водитель проводит первый и даже второй капитальный ремонт двигателя, и только после этого возникает необходимость ремонта коробки.

К тому же сама по себе «семёрка» за всю свою многолетнюю историю получила репутацию «рабочей лошадки». Машина действительно служит верой и правдой долгие годы, но это не означает, что каждый её механизм не будет изнашиваться с течением времени.

Если говорить о неисправностях коробки ВАЗ 2107, то чаще всего водители жалуются на три дефекта: невозможность включить нужную передачу во время езды, выбивание передачи и сильный хруст в коробке.

На ВАЗ 2107 в ранние годы устанавливалась четырёхступка, с начала 1990-х годов — пятиступка

Не включается передача

Очень сложно управлять транспортным средством, если водитель не может переключить передачу. С одной стороны, рычаг переключения встаёт на нужную позицию, но, с другой стороны, переключения как такового не происходит. Или же рычаг вообще невозможно установить в позицию переключения нужной скорости.

В любом случае, проблема кроется именно в коробке:

• очень сильно износились некоторые подвижные (шарнирные) элементы валов — рекомендуется провести капитальный ремонт КПП;
• износ блокирующих колец на синхронизаторе — произвести замену колец на новые;
• вытянулась или переломилась пружинка синхронизатора — произвести замену пружины;
• сильный износ шлицов шестерни — поможет только полная замена шестерёнки.

Проблема состоит в том, что рычаг срабатывает, а коробка — нет

Выбивает передачу при езде

Ещё одна распространённая проблема с коробкой заключается в выбивании передачи сразу же после её включения. Рычаг просто отбрасывает назад, а мотор начинает испытывать перегрузки, так как при высоких оборотах он не получает необходимого раздаточного числа.

Неисправность может быть связана с разными элементами коробки:

• заклинивание шарнира на рычаге переключения передачи — необходимо снять юбку рычага, очистить все соединения и смазать их;
• поломка рычага — ремонт проводить нецелесообразно, проще сразу же заменить рычаг на новый;
• некорректно работает сцепление — в этом случае всю вину на коробку возлагать нельзя, вполне возможно, что после регулировки основных элементов сцепления передачу выбивать не будет;
• погнулись вилки в коробке — рекомендуется замена всего набора вилок.

Водитель устанавливает рычаг в нужном положении, но он возвращается обратно

Хруст и скрежет в коробке во время движения

Водитель может не испытывать проблем с переключением передач, но во время езды слышать громкий стук, хруст и скрежет в полости КПП:

• разбились подшипники на валах — рекомендуется замена;
• сильно износились шлицы шестерёнок — нужно заменить всю шестерню;
• минимальный уровень масла в полости коробки — нужно долить смазочную жидкость и убедиться в том, что нет места утечки;
• сбой в работе валов (они начали перемещаться по другой оси) — замена подшипников на обоих валах.

Необычные звуки в КПП — первый признак того, что коробка нуждается в проверке и ремонте

Замена подшипника первичного вала на ВАЗ 2107

Замена подшипника первичного вала на ВАЗ 2107

На автомобилях ВАЗ-2107 устанавливается надежная и, неприхотливая в обслуживании, коробка передач. Часто бывают ситуации, когда двигатель один-два раза ремонтировался, а КПП продолжает выполнять поставленные задачи. Но, несмотря на такую надежность, коробку передач рано или поздно все-таки приходится ремонтировать.

Чаще всего причина проблем — подшипник первичного вала. Как правило, он ломается по двум причинам — из-за экстремального стиля вождения или брака детали. К примеру, если резко дергать селектор переключения передач, перегружать КПП быстрыми разгонами или часто буксировать другие авто, замена подшипника первичного вала потребуется очень скоро. Существует еще одна причина выхода узла из строя — неправильное техническое обслуживание коробки передач и несоблюдение регламента производителя.

В среде автовладельцев бытует мнение, что замена подшипника на первичном валу КПП возможна, только в случае полной разборки узла. В итоге, многие поручают работу специалистам на СТО. На самом деле, для выполнения упомянутых работ, в полной разборке нет нужды. Более того, поменять подшипник самостоятельно, и без привлечения мастеров, вполне реально. Причина в том, что разбирать коробку передач не нужно, а сама операция не требует сложных инструментов и особой квалификации от исполнителя. Но обо всем подробнее.

Как определить неисправность подшипника?

Проблемы с подшипником первичного вала на «коробке» ВАЗ-2107, легко распознать по ряду признаков:

• При движении автомобиля, в коробке передач появляются стуки. Посторонний звук возникает время от времени, и не зависит от позиции селектора выбора скоростей.
• При переводе ручки КПП в нейтральную позицию, слышен подозрительный шум, громкость которого увеличивается, с ростом числа оборотов автомобиля.
• Скорости включаются или отключаются самопроизвольно, без участия водителя.
• Заклинивает подшипник, из-за чего не удается включить сцепление.

Любой из упомянутых признаков сигнализирует о наличии проблемы в КПП, игнорировать которую не рекомендуется. Если сразу не произвести замену подшипника первично вала, высок риск перекоса детали, и выхода из строя корзины сцепления. Если перекоса и удается избежать, то износ подшипника однажды приводит к поломке сцепления и (или) коробки передач.

Учтите, что замена неисправной детали выполняется на снятой КПП. Следовательно, ремонтные мероприятия начните с этой работы. Подробно: Как снять КПП, видео

Процесс замены подшипника первичного вала

Как только демонтаж КПП ВАЗ-2107 завершен, устанавливайте новую деталь. Процесс замены следует организовать так:

1. Снимайте стопорные кольца и колокол с демонтированной КПП.
2. Берите отвертку и с ее помощью подцепляйте кольцевую проточку подшипника. Учтите, что для выполнения работы потребуются немалые усилия, поэтому используйте отвертку с мощным стержнем. В противном случае, инструмент может погнуться или даже сломаться.
3. Выдвигайте первичный вал коробки передач слегка вперед. При выполнении этой работы используйте подшипник вала в роли опоры.
4. Постукивайте молотком по подшипнику, и постепенно стягивайте его с вала. После каждого удара молотка слегка прокручивайте деталь во избежание перекоса.

Процедура стягивания подшипника занимает от пяти до тридцати минут. Здесь многое зависит от «сращивания» подшипника с валом, а также от мастерства и опыта исполнителя. Теперь переходите к замене.

Чтобы установить новый подшипник первичного вала, устанавливайте деталь на вал, и постепенно набивайте ее на место, с помощью молотка (удары должны быть легкими). Бейте по внутреннему кольцу детали

Действуйте осторожно и постепенно оттягивайте первичный вал вперед

Преимущество замены неисправного подшипника первичного вала в том, что нет нужды перебирать КПП. Как следствие, отсутствует риск разбалансировки ее узлов. Кроме того, установка новой детали, без разборки КПП, экономит личное время.

Как только работы по замене завершены, возвращайте коробку передач на прежнюю позицию. Помните, что КПП имеет приличный вес, поэтому привлекайте к работе помощника. Далее, выполняйте монтаж коробки передач, который производится по обратному алгоритму.

Порядок проведения работ по замене подшипника

Чтобы подобраться к неисправному узлу, придётся снять коробку переключения передач, сцепление и маховик. Подобную работу проводите на подъёмнике, яме или эстакаде, используя специальный съёмник подшипника коленвала (приспособление для выпрессовки из глухих отверстий).

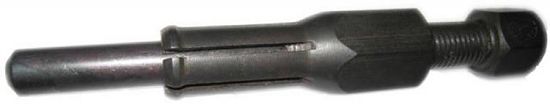

Съёмник подшипника коленвала

Порядок замены следующий:

1.Первое – это разберите приспособление для демонтажа подшипника коленчатого вала на составные части, иначе при его установке повредите резьбу. После этого смажьте конический выступ на втулке съёмника моторным маслом или консистентной смазкой – это убережёт её поверхность от повреждений.

2.Установите распорную втулку выпрессовки во внутреннюю обойму подшипника и забейте приспособление внутрь до упора.

3.Чтобы вытащить подшипник из коленвала, проделайте следующее. Сначала заверните винт съёмника от руки. Затем, придерживая втулку выпрессовки от проворачивания рожковым ключом «на 14», затягивайте винт головкой «на 17». Упираясь в глухую стенку отверстия во фланце коленвала, хвостовик приспособления выдвигается из муфты, выталкивая её вместе с подшипником из гнезда.

4.Сняв повреждённую деталь, протрите посадочное место в коленчатом валу от пыли и смажьте моторным маслом. Не забудьте проверить и при необходимости пополнить количество смазки в новом подшипнике – производители нередко грешат излишней экономичностью.

5.Устанавливая на место новый подшипник коленвала ВАЗ 2107, проконтролируйте, чтобы он не перекашивался. Окончательную запрессовку проводят молотком и подходящей оправкой. Если же таковой не нашлось, то используйте демонтированный узел или забейте подшипник жёсткой резиновой киянкой.

6.Монтаж завершён, когда верхняя плоскость подшипника находится заподлицо с фланцем.

Если вам не удалось найти выпрессовку, не отчаивайтесь. О том, как снять подшипник с коленвала без приспособления, знает каждый опытный автомеханик. Вам понадобится в этом случае: выколотка диаметром 15 мм (можно использовать подходящий болт) и пластичный материал – смешанный с опилками литол, пластилин или хлебный мякиш. Его закладывают через проём во внутренней обойме таким образом, чтобы заполнить пространство под подшипником. Затем в отверстие вставляют выколотку и бьют по ней молотком. Расширяясь в стороны, мягкая смесь выдавливает подшипник наружу. Так вы сможете заменить неисправный узел и избежать неприятностей в дальнейшем.

Ещё кое-что полезное для Вас:

• Как заменить задний сальник коленвала ВАЗ своими руками?
• Как заменить передний сальник коленвала ВАЗ самому?
• Какие бывают стуки в двигателе, причины возникновения, диагностика

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена цепи ГРМ ВАЗ 2107

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

• обесточиваем систему, снимая с АКБ минусовой контакт;
• демонтируем панель радиоприемника;
• немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
• резким движением вытягиваем стержень из рычага переключения скоростей;
• снимаем с рычага верхнюю и нижнюю втулки;
• демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
• извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
• демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
• немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
• демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
• разбираем крышку картера сцепления и карданную передачу;
• отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

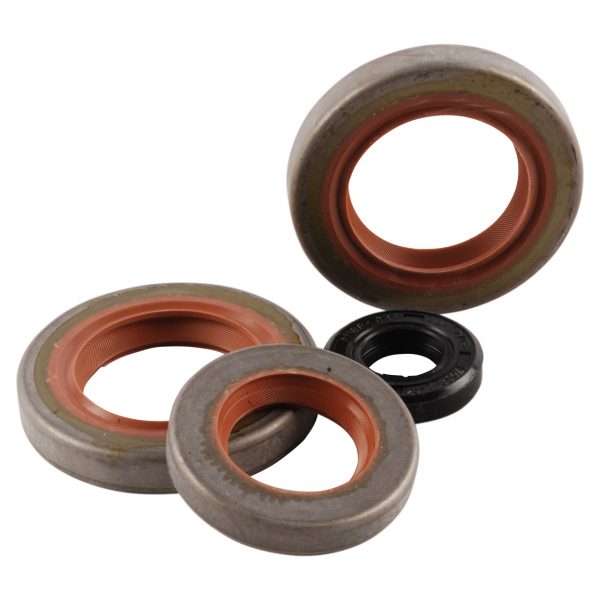

Сальник КПП ВАЗ 2107 — описание и предназначение

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Заводское оснащение КПП ВАЗ 2107

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

1. Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
2. Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.

Изделия выполнены по строгим стандартам современной индустрии резинотехники

Какие лучше

Основной вопрос любого водителя ВАЗ 2107 при ремонте коробки звучит так: какие сальник лучше поставить на валы, чтобы избежать быстрого износа? На самом деле универсального варианта не существует.

Штатное оснащение валов подразумевает использование вологодских сальников, однако при необходимости можно установить и любые другие, даже импортного производства.

Лидерами индустрии можно считать:

• ОАО «БалаковоРезиноТехника» (основной материал изготовления — композиты и сплавы);
• компания «Trialli» (основной материал изготовления — термоэластопласты);
• компания «БРТ» (изготавливаются из резиновых соединений с различными добавками).

Самый доступный сальник на вал коробки стоит 90 рублей, чем современнее технология изготовления, тем дороже будет оцениваться изделие.

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

• набор гаечных ключей;
• плоская отвёртка;
• толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

1. Вытащить из корпуса коробки указатель уровня масла.
2. Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
3. Выкрутить с крышки коробки четыре болта и снять крышку.
4. Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
5. Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
6. Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
7. После этого вал аккуратно вытащить из корпуса КПП.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

1. Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
2. Общее состояние стопорных колец, пружинки блокирующего колечка.
3. Износ шлицов.
4. Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Замена сальников

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

Сальник первичного вала

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.

Сальник первичного вала КПП установлен в картере механизма сцепления

Описание и размеры

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

Замена сальника первичного вала

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.

Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

Сальник вторичного вала

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

Описание и размеры

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

Замена сальника вторичного вала

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

1. Демонтируем центрирующее кольцо со вторичного вала.
2. Снимаем стопорный элемент.
3. Откручиваем гайку на 30.
4. Снимаем фланец съёмником или сбиваем его молотком.
5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
6. Новую манжету запрессовываем подходящим отрезком трубы.

Пошаговая инструкция по замене

• Автомобиль необходимо загнать на яму или эстакаду. Самым главным требованием будет то, что он должен быть обездвижен в целях безопасности. Для этого под колеса установите противооткатные опоры или заблокируйте колеса с помощью ручного тормоза.
• Подготовьте коробку передач к демонтажу. Без этой операции замена сальника и подшипника невозможна. Первым делом отключите «массу» или «минусовую» клемму аккумулятора. Теперь в салоне машины найдите рычаг переключения, вдавите его вниз и отверткой разожмите запорную втулку. Рычаг должен выйти наружу. После этого, освободите дистанционную пластиковую втулку при помощи двух отверток, которыми нужно разжать специальные крепящие лепестки. Затем, спуститесь под автомобиль и демонтируйте приемную выхлопную трубу, так как она будет мешать дальнейшему снятию КПП.

• Там же, на коробке передач разъедините специальную колодку двух проводов, которые отвечают за включение фонарей заднего хода. Открутите крепление карданной передачи, крепление стартера, освободите цилиндр гидравлического привода выключения сцепления, но не выкручивайте с него шланга, чтобы избежать последующей прокачки сцепления, и снимите гибкий трос спидометра.
• Теперь самое главное: выкрутите крепления поперечины, удерживающей коробку сзади, и поставьте под коробку передач любую опору, чтобы она не рухнула при выкручивании креплений к двигателю. Открутите соответствующие крепления и снимите КПП с опоры.
• Разберите коробку передач, однако перед этим из нее необходимо слить все масло. Как только коробка передач будет полностью разобрана, найдите подшипник, насаженный на вал и выдавите его при помощи съемника. После этого, таким же способом установите новый подшипник и поменяйте сальник.

На этом замена сальника и подшипника вторичного вала КПП ВАЗ 2107 завершена. Если вы плохо владеете инструментом и совсем не разбираетесь в устройстве трансмиссии автомобиля, то лучше всего, доверить это занятие профессионалам из сферы технического обслуживания автомобилей.

>

Замена

Многие для замены этого подшипника обращаются на СТО. Примечательно, что часто автосервисы отказываются выполнять подобную работу. Понятно, ведь процедура кропотливая, а денег за нее много взять никак нельзя.

Демонтажные работы

Чтобы провести работу своими руками, следуйте инструкциям.

1. Часто можно встретить советы о необходимости полной разборки коробки передач для выполнения замены подшипника. Но это не обязательно. Можно обойтись без столь сложных манипуляций.
2. Коробку в любом случае придется снять, потому ознакомьтесь с данной процедурой.
3. Перед снятием КПП снимается минусовая клемма с аккумулятора автомобиля.
4. С коробки снимаются все фишки, выкручивается провод от спидометра.
5. Далее демонтируются штаны системы выхлопа автомобиля.
6. После этого можно полноценно снять коробку передач.
7. На следующем этапе демонтируется колокол. Можно попробовать обойтись без этого, но тогда он точно будет постоянно мешать вам в процессе работы.
8. Тщательно зачистите коробку от скопившейся грязи.
9. Крепление подшипника осуществляется с помощью стопорных колец. Для их демонтажа вам потребуется плоская отвертка.
10. Кольца поддеваются и немного разжимаются, после чего со снятием проблем уже не будет.

1. Чтобы было сподручнее, вооружитесь пинцетом, которым снимается кольцо.
2. Подденьте плоской отверткой подшипник за кольцевую проточку, и одновременно с этим сдвиньте первичный вал немного вперед.
3. Вставьте между коробкой передач и подшипником монтировку. Здесь без помощника обойтись вряд ли удастся.
4. Вы будете орудовать инструментами, а ваш товарищ тем временем подержит монтировку.
5. Ваша главная задача — выпрессовать подшипник. Для этого наносятся точные, сильные, но максимально аккуратные удары по первичному валу.
6. В процессе нанесения ударов вал обязательно проворачивается.
7. На такую работу у вас уйдет около 20 минут. Но если в распоряжении есть специальный съемник, можно ускорить работу. Хотя работать съемником действительно удобно только в том случае, если вы решили разобрать коробку передач.
8. Перед установкой нового подшипника первичного вала элемент обязательно смажьте обычным моторным маслом.
9. Аккуратно запрессуйте компонент, загоняя его в посадочное место аккуратными, легкими ударами молотком. Лучше использовать трубу по диаметру или подставку.
10. При впрессовке удары наносите на внутреннюю обойму, по кругу, максимально равномерно.
11. Когда подшипник запрессован, убедитесь, что он нормально сел на место. Прокручивания должны быть спокойными, без препятствий.
12. Соберите коробку в обратной последовательности и установите ее на автомобиль.

Расположение в КПП

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.
