Зачем нужен подсос в машине

Для чего нужен карбюратор

Карбюратор необходим для формирования воздушно-топливной смеси. В автомобилях используется бензин – жидкое топливо, которое не воспламеняется должным образом от искрового зажигания. Если система подачи топлива оснащена карбюратором (а в современных моделях – инжектором), в цилиндры мотора попадает мелкодисперсная топливно-воздушная смесь, которая легко воспламеняется от искры.

Появление карбюраторов в конце XIX века позволило использовать жидкое топливо в автомобилях, мотоциклах и другой транспортной технике. Отчасти это определило дальнейшее развитие автомобильной отрасли и идеи «машина в каждый дом». Спустя век карбюраторы были вытеснены более надёжными и удобными инжекторными системами.

Головная боль автомобилистов — подсос воздуха

Купить машину – это одно, а вот ухаживать за техникой – совсем другое дело. У автомобилистов предостаточно головной боли, связанной с машиной. Конечно же, если вы – владелец дорогой иномарки, наверняка проблем будет меньше. А вот наш автопром иногда может «порадовать» так, что и за руль садиться не захочешь. Самая распространенная беда – подсос воздуха. ВАЗ – гигант отечественного автостроения, находится в группе риска.

Чаще всего подсос воздуха поражает механизмы, которые участвуют в подаче топлива. Если вашу машину накрыл именно этот «недуг», то в скором времени ждите неприятностей. В первую очередь страдает мотор. Агрегат может запускаться утром, но, проработав некоторое время, не реагировать на педаль газа.

Дальше – хуже. Запустить мотор удается только при длительной прокрутке стартера. В итоге мотор вообще не заведется. Если наблюдается такая картина, необходима помощь со стороны. Нужно чтобы один крутил стартер, а другой смотрел на выхлопную трубу и ее выбросы. Для чего это? Все очень просто. При прокрутке стартера, даже без вспышек, если топливо подается в цилиндры, то обязательно из выхлопной трубы будет идти дымок. В данной ситуации главное понять, что топливо подается.

Автомобиль – сложная инженерная конструкция. Соответственно причин, из-за которых топливо не подается, может быть много. Однако, как показывает практика, скорее всего – это подсос воздуха в топливной магистрали. Причин, из-за которых наблюдается данное явление – тьма. Плохого качества уплотнитель на фильтр, неполадки в топливном насосе, износившиеся топливные шланги и ржавые топливные трубки. В основном подсос воздуха возникает либо естественным путем, либо из-за неумелых ремонтных работ. Например, вам поменяли топливный фильтр и поставили браковку. Часто при ремонтных работах могут нарушить топливное соединение. Это сразу же негативно скажется на работе двигателя. Дело в том, что топливная система завоздушивается при любых нарушениях прямой либо обратной ветви.

Виды подсоса воздуха: внешний, внутренний и поражающий механизмы топливной системы. На самом деле – это не разные проблемы. Например, внешний подсос – это не что иное, как дополнительный забор воздуха во впускной тракт. Воздух в данном случае попадает из атмосферы.

Второй вид (внутренний) – аналог вышеупомянутого типа с одним отличием – воздух поступает из полостей двигателя. А вот лишний воздух в механизмах возникает из-за негерметичности различных деталей.

Давайте более детально рассмотрим подсос воздуха, признаки которого негативно влияют на «сердце» автомобиля. При любом излишке цилиндр не до конца наполняется рабочей смесью. Теряется скорость и значительно увеличивается время горения. Из-за этого машина при нагрузке теряет мощность, двигатель перегревается, возникают «тупые» звуки в карбюраторе, глушителе. При нажатии на педаль газа автомобиль дергается. Любителям сэкономить топливо придется несладко.

При повышенном нагреве топлива оно распадается на продукты горения, не дойдя до цилиндров. И вот, когда вы не даете мотору того минимума бензина, это еще более усугубляет дело. Длительная езда с такой бедой – летальный исход мотора. При подсосе недостаточная подача топлива возникает не сразу. Мотор работает то нормально, то непонятно как. Как устранить такого рода головную боль? Элементарно. При движении необходимо прикрыть воздушный заслон. Если работа налаживается – причина в топливе или в механизмах его подачи. В случае неудачи нужно брать своего «стального коня» и везти его в специализированный диагностический центр.

Не забывайте об уходе за автомобилем. Именно халатное отношение к машине – причина всех болезней. А вот подсос воздуха – напасть, которая может и вовсе негативно сказаться на «сердце» автомобиля. Так что тщательно следите за работой своего «железного коня» и при малейших подозрениях старайтесь устранить неполадки во избежание более серьезных последствий.

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.

Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.

Уплотнительные резинки форсунок.

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

1. Наберите в шприц объемом 20 см 3 бензина.
2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер. Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

Чем опасен подсос воздуха в двигателе автомобиля?

Пузырек воздуха, попавший в сердце человека, приводит к смерти. Воздух, попавший в сердце автомобиля – двигатель, приводит к менее трагичным последствиям, но тоже чреват большими неприятностями, может навсегда остановить его.

Также как нормальный человек постоянно следит за состоянием своего организма, нормальный автолюбитель постоянно следит за «здоровьем» своего железного товарища. «Организм» автомобиля, конечно, менее сложен, чем человеческий, но причин различных неполадок и сбоев немало, тем более, если автомобиль уже не молод.

Это при том, что такая проблема, как, например, подсос воздуха, бывает встречается и в совершенно новом автомобиле. Конечно, это редко присуще дорогим современным иномаркам, но отечественные автомобили довольно часто страдают подобной «болезнью».

Причиной подсоса часто бывают агрегаты, подающие топливо-воздушную смесь в двигатель, что, разумеется, может оказывать воздействие на его работу. Например, может быть так, что машина заводится, но через какое-то время перестает реагировать на нажатие педали акселератора. Далее, как правило, следует углубление проблемы, когда двигатель удается завести только при больших и неоднократных усилиях стартера.

Если автомобиль вообще не заводится – посмотрите, поступает ли топливо в цилиндры. Это сделать довольно просто – нужно посмотреть – есть ли хотя бы легкий дымок из выхлопной трубы при попытке запуска. Конечно, самому это сделать нелегко, но в этом может помочь любой человек, даже ребенок.

Современный автомобиль – не просто средство передвижения, но и очень сложный механизм, даже группа механизмов, а потому причин нарушения подачи топлива в двигатель, может быть множество. Самая частая причина — неполадки в топливо-проводящей магистрали. Это может быть и износ шлангов, и непорядок с топливным насосом, фильтр с некачественными или изношенными уплотнителями, коррозия топливных трубок,. Эта проблема может неожиданно проявиться и после ремонта автомобиля, когда неаккуратные или просто неквалифицированные «специалисты» нарушили герметичность соединений отдельных элементов топливной системы.

Воздух попадает в цилиндры двигателя разными путями. Возможно из атмосферы, это происходит в тех случаях, когда воздух может засасываться извне, а может быть и проникновение из внутреннего пространства двигателя. Как бы там ни было, в любом случае это показывает, что в топливной системе есть нарушение герметичности системы и это требует немедленного устранения.

Подсос воздуха – это только начало проблем, которые могут привести к выходу из строя двигателя. Воздух, попадая в камеру сгорания, не дает рабочей смеси заполнить объем в нужном количестве, — увеличивается время горения смеси и, соответственно, двигатель теряет мощность при попытке увеличить нагрузку. Водитель в это время может заметить перебои в работе двигателя и глухие звуки, вырывающиеся из выхлопной трубы, также можно заметить, что двигатель слишком быстро перегревается. Перегрев – причина воспламенения топливной смеси еще  до момента ее попадания в камеру сгорания, а это неизбежно приведет к поломке двигателя, если на это вовремя не среагировать.

В случае неисправности, как и обычно, можно попытаться устранить поломку своими силами, но это только в том случае, если имеются определенные навыки. Если таковых нет, то лучше обратиться к специалистам, которые проведут тщательную диагностику и квалифицированно починят неисправность.

Поиск подсоса воздуха с помощью самодельного дымогенератора

Правильнее всего будет воспользоваться специальным прибором для поиска подсоса воздуха – дымогенератором, но не у каждого он есть и тем более, не каждый захочет его покупать. Принцип действия прибора токов, что в нем нагревается масло, начинает “гореть” и появляется дым, который в свою очередь под давлением закачивается в систему впуска. Если есть негерметичные соединения или порванные шланги, то с этих проблемных мест пойдет дым. Такой прибор можно без труда сделать в гаражных условиях, а вместо масла использовать обычную тлеющую сигарету. Для самодельного дымогенератора понадобиться: бутылка 5л, два штуцера, шланг, насос или компрессор и сигарета.

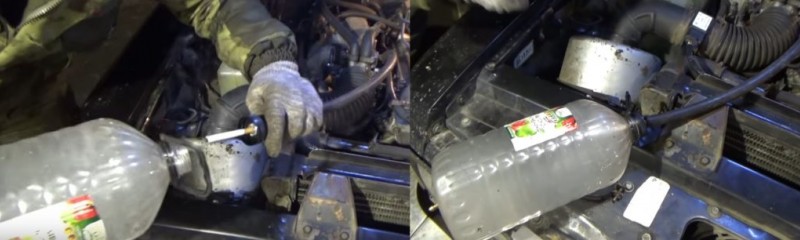

Самодельный дымогенератор

Шланг подсоединяем к доступному на впускном коллекторе входу, а на штуцер подаем небольшое давление воздуха с помощью насоса. При подаче воздуха не забудьте закрыть ладонью впускной патрубок, иначе весь дым просто-напросто выйдет через него. Данный способ проверки подсоса воздуха подробно описан на видео, автор – Евгений Быковский. Данный способ проверки является не только эффективным, но и дешевым.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

• Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
• Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

• прокачка бензонасоса перед пуском двигателя;
• включение печки при определённой температуре;
• отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

• Поплавковая камера;
• Дроссельная заслонка;
• Жиклеры;
• Диафрагма;
• Металлический корпус с крышкой;
• Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

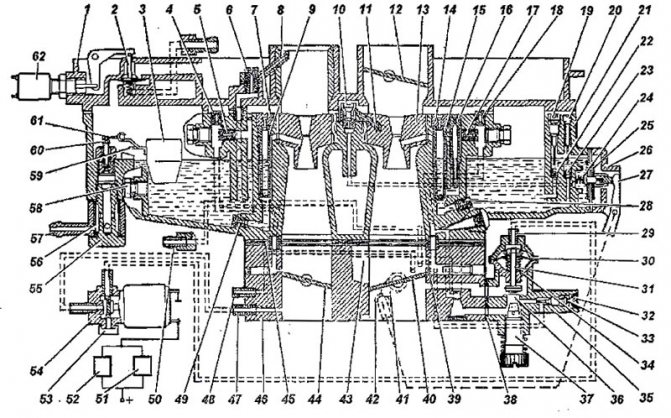

Схема карбюратора К 151

Пояснение к схеме:

1. крышка;
2. клапан разбалансированности поплавковой камеры;
3. поплавок;
4. воздушный жиклер переходной системы;
5. эмульсионный жиклер переходной системы;
6. винт крепления распылителя эконостата вторичной секции;
7. воздушный жиклер главной дозирующей системы вторичной секции;
8. распылитель эконостата;
9. эмульсионная трубка главной дозирующей системы вторичной секции;
10. выпускной шариковый клапан ускорительного насоса;
11. распылитель ускорительного насоса;
12. воздушная заслонка;
13. малый диффузор первичной секции;
14. воздушный жиклер главной дозирующей системы первичной секции;
15. эмульсионная трубка главной дозирующей системы первичной секции;
16. блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
17. эмульсионный жиклер системы холостого хода;
18. воздушный жиклер холостого хода;
19. регулировочный винт перепуска топлива системы ускорительного насоса;
20. вытеснитель;
21. корпус поплавковой камеры;
22. перепускной жиклер ускорительного насоса;
23. выпускной шариковый клапан ускорительного насоса;
24. пружина;
25. диафрагма ускорительного насоса;
26. крышка ускорительного насоса;
27. рычаг привода ускорительного насоса;
28. главный топливный жиклер первичной секции;
29. трубка;
30. диафрагмы экономайзера принудительного холостого хода;
31. клапан экономайзера;
32. ограничительный колпачок;
33. винт регулировочный состава смеси;
34. отверстие в корпусе ЭПХХ;
35. корпус экономайзера принудительного холостого хода;
36. отверстие выходное системы холостого хода;
37. винт эксплуатационной регулировки холостого хода;
38. прокладки;
39. отверстия переходные системы холостого хода;
40. дроссельная заслонка первичной секции;
41. кулачок привода рычага ускорительного насоса;
42. ролик рычага ускорительного насоса;
43. обводной канал системы холостого хода;
44. дроссельная заслонка вторичной секции;
45. прокладки;
46. корпус смесительных камер;
47. трубка подвода разрежения к электромагнитному клапану;
48. трубка к вакуум-корректору;
49. главный топливный жиклер вторичной секции;
50. штуцер вентиляции картерных газов;
51. электронный блок управления;
52. микровыключатель;
53. фильтр;
54. электромагнитный клапан;
55. штуцер;
56. топливный фильтр;
57. топливо подающая труба;
58. пробка;
59. язычок регулировки хода топливного клапана;
60. топливный клапан;
61. язычок регулировки уровня топлива в поплавковой камере;
62. электропривод клапана разбалансировки поплавковой камеры.

Что такое карбюратор

Необходимость разработки автоматического прибора, регулирующего создание воздушно-топливной смеси возникла в конце XIX века. Распространённые ранее автомобили работали на светильном газе, который легко воспламеняется. Однако такое топливо было слишком дорогим и неудобным, поэтому конструкторы решили перейти к жидким аналогам.

Однако для его воспламенения необходимо смешивание с воздухом в специальных пропорциях. Так лучшие инженерные умы взялись за разработку карбюратора. Первая модель была представлена Луиджи Де Христофорисом. Она не получила распространение, но стала основой для дальнейших разработок.

За десятилетия дальнейшего совершенствования были разработаны три базовых разновидности карбюраторов: мембранно-игольчатые, барботажные и поплавковые. Правда, во второй половине XX века почти везде стали использоваться последние. В частности, именно они устанавливались на отечественные автомобили до 1990-х годов.

Карбюратор двигателя внутреннего сгорания

Стандартный карбюратор имеет воздушный диффузор, который выполнен в виде сужающейся горловины карбюратора. Проходящий через это сужение воздух создает пониженное давление. Отверстие с малым диаметром, через которое подается бензин, специально размещается в этом месте. Давление окружающего воздуха вынуждает бензин из поплавковой камеры выходить в данное отверстие в воздушной горловине, затем топливо отправляется во впускной коллектор и после этого в рабочую область цилиндров.

Поскольку двигатель работает в широком диапазоне оборотов, ему необходима рабочая смесь различного состава, также зимой, при прогреве, холостых оборотах, в сфере средних оборотов и под высокой нагрузкой. Карбюраторы оснащаются различными системами, которые подсобляют ему выполнять свою работу во всевозможных условиях. Вдобавок к узлам, о которых будет написано ниже, есть некоторые составные части, в том числе соленоиды для остановки впрыска горючего и используемые в особых случаях гасители перепадов давления. Эти детали размещены по различным причинам и их демонтаж способен значительно повлиять на нормальное функционирование двигателя.

Для чего нужен подсос на карбюраторе

Конструкция карбюраторной системы питания дополняется дроссельной заслонкой, которая регулирует подачу воздуха в смесительную камеру. От её положения напрямую зависит количество воздушно-топливной смеси, подаваемой в цилиндры двигателя. Поэтому она конструктивно имеет прямую связь с педалью газа – при нажатии подаётся больше воздуха и топлива для активного сгорания и генерации мощности.

Некоторые карбюраторные автомобили оснащались рычагом управления заслонкой, выведенным на приборную панель водителя, который облегчал запуск автомобиля «вхолодную». В русскоязычном сообществе его прозвали подсосом. В целом, слово довольно хорошо отображает функциональную роль рычага. При вытягивании подсоса происходит прикрытие дроссельной заслонки и ограничивается поступление воздуха в смесительную камеру. Соответственно, среда в ней становится более разреженной, и бензин затягивается в большем объёме. В результате образуется обогащённая смесь с повышенным содержанием топлива, отлично подходящая для запуска двигателя.

После запуска и прогревания двигателя до достаточной температуры подсос возвращается в нормальное положение, и заслонка снова управляется прежним образом.

Принцип работы карбюратора

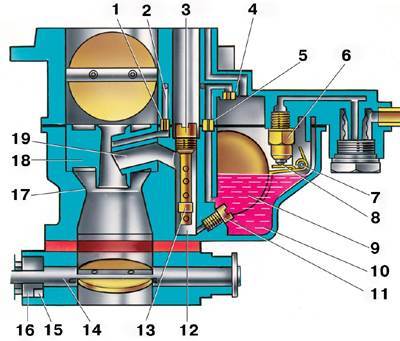

Как устроен карбюратор на примере ВАЗ 2105: 1. Эмульсионный жиклер эконостата; 2. Эмульсионный канал эконостата; 3. Воздушный жиклер главной дозирующей системы; 4. Воздушный жиклер эконостата; 5. Топливный жиклер эконостата; 6. Игольчатый клапан; 7. Ось поплавка; 8. Шарик запорной иглы; 9 – поплавок; 10. Поплавковая камера; 11. Главный топливный жиклер; 12. Эмульсионный колодец; 13. Эмульсионная трубка; 14. Ось дроссельной заслонки первой камеры; 15. Канавка золотника; 16. Золотник; 17. Большой диффузор; 18. Малый диффузор; 19. Распылитель;

Карбюратор готовит горючую смесь из воздуха и топлива и в необходимых пропорциях подаёт её в двигатель. Конструкцию простейшего карбюратора составляют поплавковая и смесительная камеры, соединённые между собой. Постоянный уровень топлива в первой регулируется поплавком. Топливо передаётся в смесительную камеру через жиклёр. При прохождении через распылитель оно разбивается струёй воздуха и распыляется, смешиваясь с ним. В результате образуется легко воспламеняемая воздушно-топливная смесь.

Конструкция поплавкового карбюратора включает:

• поплавок и его запорную иглу (расположены в поплавочной камере);
• жиклёр;
• распылитель и трубку Вентури (находятся в смесительной камере);
• дроссельную заслонку.

Топливо поступает из бака в поплавочную камеру через топливную магистраль. При наполнении камеры поплавок поднимается наверх и прикрывает подачу иглой. Жиклёр находится в нижней части камеры и дозирует передачу горючего на смешивание.

В смесительной камере находится диффузор, разрежающий воздух в районе распылителя. Благодаря этому жидкость засасывается в камеру и распыляется.
