Где стоит предохранитель на бензонасос на калине

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Предохранители и реле топливного насоса и вентилятора охлаждения располагаются в дополнительном блоке. Лада Калина оборудована двумя такими системами, каждая из которых необходима для оптимального функционирования определенных приборов в автомобиле.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.

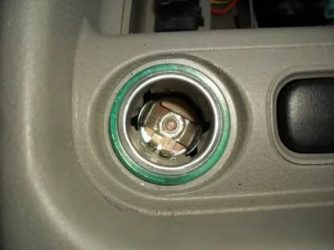

Розетка для прикуривателя редко используется владельцами практичной модели Лада Калина по своему прямому предназначению. Многие подключают в данное гнездо «зарядку» для мобильных устройств или прочие электрические потребители. Со временем у прикуривателя появляются поломки, и он не работает.

Некоторых обладателей Лада Калина это «происшествие» приводит в уныние, после чего они яростно направляются в сервис в целях исправить проблему. Однако, поломка не совсем уж сложная, как может показаться сразу.

Для ремонта владельцу нужно запастись обычным набором шестигранников, а также отверткой, пассатижами и небольшим паяльником. А ткже изучить небольшой мануал, как снять прикуриватель, а затем как поменять его и устранить поломку.

Каковы же причины того, что не работает прикуриватель? Как его отремонтировать? Читайте обо всем этом в нашем материале.

Монтажный блок Лада Гранта: предохранители

В статье рассмотрим и разберемся, как установлен монтажный блок предохранителей в Ладе Гранта, а также проведем краткую инструкцию по снятию монтажного блока Гранта и замене предохранителей и реле.

Для начала вспомним, что такое предохранитель в автомобиле. Это электроприбор, служащий для защиты электроцепи, на которую он устанавливается. Узлы Лады Гранта защищены плавкими предохранителями.

Исключением являются лишь те, сквозь которые проходит большая сила тока. К таким цепям относятся: цепь генератора, аккумулятора и пусковая стартера (двигателя).

Каждой защищенной плавкими предохранителями цепи характеризуется максимальной силой тока, протекающей в ней. Глядя на этот показатель, в разрывы таких цепей с небольшим запасом монтируются соответствующие предохранители с определенным количеством тока.

То есть, если какой-то из элементов цепи вылетает из строя, задача предохранителя не дать току превысить допустимое значение путем обесточивания данного участка цепи. Все это способствует обеспечению целостности электрической проводки, а также безопасность в случае ее возгорания, если возникает короткое замыкание одной из цепей. Все предохранители формируются в монтажный блок лада гранта.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

– электроусилитель рулевого управления;

– вентилятор отопительной системы;

– 2 предохранителя генераторов;

– предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

Труднодоступные и неудобные для вынимания предохранители достаем с помощью пассатижей с тонкими губками. Определить сгоревший предохранитель можно по обгоревшей отмычке;

3) Заменяем на новый.Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Предлагаем следующую инструкцию:

1) Потянув, снимаем крышку монтажного блока, попутно преодолевая сопротивление фиксаторов. Их тут целых пять;

2) Отсоединяем проводную колодку от выключателя привода багажника (его замка);

3) Как и в моторном отсеке на внутренней стороне крышки нанесена схема с назначением предохранителей и их расположением;

4) Используя малый пинцет, извлекаем предохранитель;

5) Вынимаем сгоревший предохранитель, ему на замену вставляем новый.

У модельного ряда гранта монтажный блок предусматривает только стандартные предохранители, которые рассчитаны на соответствующую величину тока, другие использовать категорически запрещается!

Автор всех статей на сайте!Собственный сервис “Нью-Лайн Авто”Все виды работ.

Специализация: Lada

Замена прикуривателя в Калине

Замена прикуривателя идентична для обеих генераций Лада Калина. По аналогичному алгоритму заменяется прикуриватель на моделях Гранта и Приора.

Как снять прикуриватель? Действуем в следующей последовательности:

1. После открытия капота отсоединяем «отрицательную» клемму от АКБ, тем самым обесточивая бортовую сеть авто.
2. В салоне откручиваем три винта, которыми удерживается защитная панель концевого выключателя стояночного тормоза. Также выкручиваем задний саморез и боковой крепеж.
3. С рычага перебора передач коробки снимаем протекционный чехол, после чего извлекаем защитный кожух тоннеля.
4. Теперь можно подобраться к розетке прикуривателя. Отключаем от нее разъем с кабелями.
5. Видим специальные защелки, которые аккуратным нажатием отжимаем, что позволяет извлечь прикуриватель.
6. Заменив старую розетку новым изделием, производим сборку узла по обратному алгоритму.

Замена прикуривателя завершена.

Как поменять прикуриватель на калине видео

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключают дополнительные устройства типа зарядки для телефона. Однако со временем прибор ломается.

При наличии необходимых знаний и инструмента замена прикуривателя на автомобиле Лада Калина – несложная процедура. Для ремонта понадобятся только стандартный набор шестигранников, отвертка, плоскогубцы и паяльник

О том, почему возникает неисправность, как ее выявить и провести замену прибора, зачем обращать внимание на предохранитель, читайте в статье

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки тональности. Расположение неудобное, потому что в него легко может попасть вода, как вариант можно переустановить его в более высокое место, либо установить другой клаксон, который менее чувствителен к воде и влаге.

Расположение реле Лада Калина

Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.

Номер реле	Сила тока, ампер	Назначение в комплектации «Стандарт»	Назначение в комплектациях «Норма» и «Люкс»
К1	50	Разгрузочное реле
К2	30	Дополнительное реле стартера
К3	30/40	Реле стеклоочистителя	Реле электровентилятора охлаждения радиатора
К4	30	Реле электровентилятора охлаждения радиатора
К5	30	Реле указателей поворота	Реле муфты компрессора кондиционера
К6	30	Реле электростеклоподъемников	Реле обогрева заднего стекла
К7	20	Реле дальнего света фар
К8	20	Реле звукового сигнала
К9	20	Реле ближнего света фар
К10	20	Резервный	Реле света заднего хода (в комплектациях с АКПП)
К11	20	Главное реле ЭСУД
К12	20	Реле топливного насоса
К13	20	Реле обогрева сидений
К14	30/70	Реле аварийной сигнализации	Реле обогрева ветрового стекла
К15	30	Реле обогрева заднего стекла	—
К16	30	Реле аварийной сигнализации дополнительное	—

Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:

Номер реле	Сила тока, ампер	Назначение реле
K1	50	Разгрузочное реле выключателя зажигания
K2	30	Дополнительное реле стартера
K3	30	Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска
K4	30	Реле электровентилятора радиатора максимальной скорости (ОВИ)
K5	30	Реле поворотов и аварийной сигнализации (ОВИ)
K6	30	Реле обогрева заднего стекла
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле ближнего света фар
K10	20	Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
K11	20	Главное реле ЭСУД
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений (ОВИ)
K14	70	Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ))
K15	20	Реле включения аварийной сигнализации
K16	30	Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ)
K17	30	Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска
K18	30	Реле электровентилятора радиатора минимальной скорости (ОВИ)

Где находится реле стартера

Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.

Расположение реле бензонасоса

Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.

Расположение реле вентилятора

Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.

Расположение реле поворотов

За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.

Расположение реле дворников

Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.

Силовые предохранители

Наименование	Мощность, ампер	За что отвечает
FF1	50	Обогрев лобовых стекол
FF2	60	—
FF3	60	Генератор
FF4	40	Вентилятор охлаждения мотора
FF5	50	Электроусилитель руля
FF6	40	Мотор АБС

Маркировка предохранителя на универсале Lada

Для данной модификации модели предусмотрены те же защитные элементы. Номер предохранителя прикуривателя универсала Лада Калина – 20 или 18 в зависимости от поколения. После установки нового элемента рекомендовано соблюдать некоторые правила, чтобы продлить срок функционирования устройства.

1. Не подключать на Лада Калина несколько мощных приборов одновременно (через разветвитель). Иначе сгорит предохранитель. Общая мощность подключаемых устройств рассчитывается по значению (P=I*A, где I – напряжение 12 вольт, а A – сила тока). Для первого поколения этот показатель – 180 Ватт, для второго – 240 Ватт.
2. Не устанавливать предохранитель, рассчитанный на большую силу тока, чем рекомендованный производителем.
3. Не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

Устройство и предназначение прикуривателя

Устроен прибор просто:

• металлический патрон со спиралью из нихрома;
• кнопка;
• пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

Как Снять Прикуриватель На Калине 2 – Автоновости и советы по ремонту автомобиля

Не работает прикуриватель на Ладе Калина

Автомобиль ВАЗ-2118 Калина, как и многие другие модели отечественных и зарубежных машин, имеет в салоне гнездо прикуривателя, которое, помимо своего прямого назначения, используется для подключения различных устройств, от диагностического оборудования до специальных автомобильных зарядных устройств для сотовых телефонов. Жизнь современного человека без электронных гаджетов сложно представить, вот и получается, что от длительного использования в качестве розетки прикуриватель быстро изнашивается и перестает работать.

Причин, почему не работает прикуриватель на Калине, может быть много. Первая заключается в том, что глубина его разъема не всегда позволяет до конца вставить штекер подсоединяемого устройства, из-за чего происходит короткое замыкание бортовой сети Лады Калина. В результате не работает прикуриватель. Контакты, которые в гнезде прикуривателя находятся очень близко друг от друга, также могут спровоцировать короткое замыкание.

Важно учитывать, что в Ладе Калина на прикуриватель и подогрев сидений завязан общий предохранитель, поэтому подключать что-либо к прикуривателю при включенном обогреве нельзя, особенно если устройство имеет большую мощность, например, компрессор подкачки колес. В этом случае предохранитель может сгореть

Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления разветвителя.

Как заменить прикуриватель в Калине, Приоре, Гранте. Установка удобного прикуривателя

Замена прикуривателя

на более удобный вариант. Адаптеры не теряют контакт! штекеры теперь не выпадут! ______…

Перекос штекера опять-таки приведет к замыканию. Вот и выбирают владельцы Лада Калина более продвинутые модели разветвителей. Например, с шарнирным соединением. Но они также способны деформировать гнездо почище обычных, в монолитном корпусе, а сам шарнир может запросто поломаться. Поэтому для Калины, где прикуриватель расположен достаточно низко, лучше использовать разветвитель со шнуром. Тут только одно неудобство лишний провод, который надо поместить так, чтобы он не мешал.

Силовые предохранители

Основные силовые предохранители и диагностический разъём находятся под крышкой рядом с прикуривателем.

Надеюсь эта статья поможет решить вашу проблему с электрооборудованием. Возите на всякий случай с собой запасные предохранители и по возможности реле, тогда не нужно будет их искать в самый неподходящий момент или в нерабочее время автомагазинов.

Можете также прочитать про предохранители Лада Гранта, если в вашем автопарке имеется такая модель.

Цепи системы управления двигателем защищены тремя плавкими предохранителями, расположенными под крышкой в облицовке туннеля пола. Реле системы собраны в блок и установлены под центральной консолью. В блок дополнительно встроен предохранитель электровентилятора системы охлаждения двигателем.

Замена основных предохранителей

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Поддев отверткой, открываем и снимаем крышку с центральной консоли.

Расположение предохранителей и колодки диагностического разъема системы управления двигателем в накладке туннеля пола

3. В монтажном блоке предохранителей и реле имеется пинцет для извлечения предохранителей из гнезда. Неисправный предохранитель определяем по перегоревшей нити.

4. Устанавливаем предохранитель на место, подключаем аккумуляторную батарею и убеждаемся в исправной работе двигателя . По окончании проверки устанавливаем крышку на место.

Рекомендация

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Предохранители системы унравления двигателем

Позиция на фото

Сила тока, А

Защищаемые цепи

Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)

Электронный блок управления (цепи постоянного питания)

Замена реле и дополнительного предохранителя

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму проводов от отрицательного вывода аккумуляторной батареи.

2. Снимаем правую накладку консоли панели приборов.

3. Торцовым ключом отворачиваем гайку крепления блока реле.

4. Извлекаем блок реле из-под консоли панели приборов.

5. Отводим блок в сторону на длину жгута проводов.

Блок реле системы управления двигателем и дополнительный предохранитель: 1 — реле включения топливного насоса; 2 — предохранитель электровентилятора системы охлаждения (50А); 3 — реле включения электровентилятора системы охлаждения (низкая скорость); 4 — главное реле; 5 — реле электровентилятора системы охлаждения (высокая скорость)

6. Извлекаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.

7. Аналогично заменяем реле системы управления двигателем.

8. Устанавливаем блок реле под центральную консоль и крепим ее гайкой.

9. Подключаем аккумуляторную батарею и убеждаемся в исправной работе системы управления двигателем.

10. По окончании проверки устанавливаем правую накладку консоли панели приборов.

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.
