Замена предохранителей ваз «ока» 1111 1988-2008

Разделение по назначению

По назначению оборудование делится на:

• Источники питания;
• Защитные средства;
• Элементы управления;
• Контрольно-измерительные приборы;
• Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

КИП

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

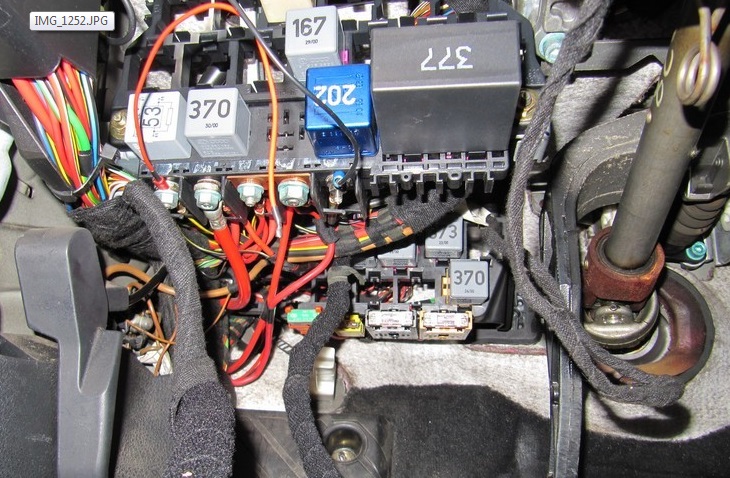

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс” продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Автоматы защиты

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.

Фото – принцип работы датчика давления масла

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.

ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА

В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

НЕИСПРАВНОСТИ

• Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
• Выход из строя нагревательного элемента биметаллической пластины.
• Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
• Засорение канала подвода масла.
• Повреждение мембраны.
• Износ резистивного слоя.
• Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Схема электровакуумного привода сцепления (ЭПС)

1. Рукоятка рычага коробки передач с контактом принудительного включения ЭПС;
2. Датчик скорости;
3. Электронный блок;
4. Коммутатор;
5. Катушка зажигания;
6. Переключатель режимов ЭПС;
7. Контрольная лампа ЭПС;
8. Трос сцепления;
9. Вилка привода сцепления;
10. Регулировочные гайки;
11. Вакуумная камера с электромагнитом;
12. Контргайка;
13. Трос вакуумной камеры;
14. Уплотнитель;
15. Рычаг (педаль) сцепления;
16. Ось;
17. Регулировочная гайка;
18. Контргайка; S1 — Концевой выключатель положения воздушной заслонки; S2 — Концевой выключатель положения акселератора.

Схема подключения реле 602.3747 к системе управления сцеплением автомобиля

   А1 — Датчик скорости 351.3843;   А2 — Катушка зажигания*;   АЗ — Коммутатор системы зажигания*;   А4 — Реле ЭПС 602.3747;   HL1 — Лампа индикации включения воздушной заслонки типа А12-1,2*;   HL2 — Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*;   СВ1 — Аккумуляторная батарея*;   L1 — Электромагнит типа 12.3747;   S1 — Концевой выключатель положения воздушной заслонки*;   S2 — Концевой выключатель положения акселератора**;   S3 — Выключатель на рычаге КПП*;   SA1 — Переключатель режимов ЭПС***;   ПР1 — Предохранитель 8 А*.      Примечание:   * Штатно используемое оборудование на автомобиле Ока.   ** Размыкание контактов происходит в начале хода педали акселератора.   *** Положения клавишного переключателя SA1:      1 — ЭПС выключено;      2 — ЭПС включено;      3 — ЭПС включено, режим ТДУ включен.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

• Воротка;
• Головки на «10»;
• Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

Этапы замены:

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
• Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

Привинчиваем болты, надеваем защитную крышку.

Распространенные неисправности электрооборудования

Распространенные проблемы с электрооборудованием на ВАЗ-1111 и 1113:

1. Выход из строя приборов внешнего освещения. Распространенной причиной поломки является перегорание нити лампы, узел необходимо заменить. Если лампочка цела, то возможен дефект в электропроводке, из-за которого возникает короткое замыкание и выходит из строя предохранитель. Плавкая вставка меняется на идентичную по номиналу, использовать детали, рассчитанные на больший ток запрещено. Также недопустимо устанавливать самодельные перемычки («жучки»), поскольку это может стать причиной пожара. Если происходит повторное перегорание, то требуется провести проверку цепи и устранить неисправность проводки.
2. Обрыв провода встречается в точках, где изоляция подвержена изгибам или трению о движущиеся поверхности. Примером такой точки является стык двери и кузова. Поврежденные участки требуется заменить на изделия из аналогичного материала с идентичным сечением.
3. Окисление контактных поверхностей из-за попадания влаги или агрессивных жидкостей (например, электролита из батареи). Требуется очистить поверхности до металла, восстановив передачу электрического тока.
4. Поломка реле, связанная с подгоранием контактов или обрывом катушки. Узел не подлежит ремонту, меняется на новый. При быстром повторном выходе из строя требуется проверка электрики машины в автосервисе.
5. Внезапный разряд батареи связан с внутренним замыканием или утечкой тока. В зимнее время частично заряженная батарея может потерять емкость из-за низкой температуры воздуха. Требуется зарядить аккумулятор и проверить состояние проводки. В случае необходимости источник тока необходимо заменить.
6. Пульсирующая работа ламп внешнего освещения с непривычно ярким свечением указывает на поломку реле-регулятора на генераторе. Для ремонта требуется снять узел и заменить вышедшие из строя компоненты.
7. Недостаточная зарядка батареи (при работающем двигателе не гаснет контрольная лампа). Причиной может быть износ щеток или коллектора, недостаточное натяжение приводного ремня. Требуется отремонтировать генератор, поскольку заряда батареи хватит на 150-200 км пути в дневное время суток.
8. Плохой контакт между концами цилиндрических предохранителей и подпружиненных элементов в монтажном блоке. Возникает в силу конструктивных особенностей узла. Многие владельцы, устав бороться с дефектом, устанавливают самодельные блоки для ножевых вставок. Обычно используется коротка секция от ГАЗ-3110, рассчитанная на 13 посадочных мест. Встречаются собранные своими руками узлы, рассчитанные на предохранители и реле.

Фотогалерея

Процесс установки нового монтажного блока с ножевыми элементами.

Обгоревший контакт штатного узла

Хорошо видны разрушения от локального нагрева

Перемычки на новом блоке, необходимые для уменьшения числа мест для вставок

Установленный на проводку блок

Диагностика блока предохранителей (видео)

Вашему вниманию представляются электросхемы оборудования на ВАЗ-1111, она же ОКА 1988-2003 г.в. 4-местный хэтчбек особо малого класса с поперечным расположением двигателя и приводом на передние колеса. Выпуск Оки начат в 1989 году на Волжском автомобильном заводе. Двигатель — двухцилиндровый рабочим объемом 650 куб.см., в 1997 году увеличен до 750 куб.см. объем. В настоящее время пролизводство автомобилей Ока передано Камскому автомобильному заводу, а также Серпуховскому автозаводу. Кроме базовых моделей КамАЗ-11113 и СеАЗ-11113, предлагаются варианты с ручным управлением, предназначенные для инвалидов. Благодаря очень низкой цене, представляет интерес для экспорта. Эта небольшая машина, была разработана на Волжском автозаводе для «корпоративного» выпуска на трех заводах — ВАЗ, КамАЗ и СеАЗ — в инвалидном варианте, и выпускается с 1990 года.

Схема электрооборудования на ОКА

1 – боковой повторитель указателя поворота 31 – выключатель наружного освещения2 – передний указатель поворота 32 – блок предохранителей3 – фара 33 — предохранитель цепи противотуманного фонаря4 — электродвигатель вентилятора системы охлаждения 34 – реле включения обогрева заднего стекла5 – звуковой сигнал 35 — реле включения электродвигателя вентилятора системы охлаждения6 – датчик включения электродвигателя вентилятора 36 — реле-прерыватель контрольной лампы включения стояночного тормоза7 — электродвигатель омывателя ветрового стекла 37 — выключатель очистителя и омывателя заднего стекла8 – датчик момента искрообразования 38 – выключатель обогрева заднего стекла9 – аккумуляторная батарея 39 — выключатель заднего противотуманного фонаря10 – стартер 40 — контрольная лампа прикрытия воздушной заслонки карбюратора11 – коммутатор 41 – выключатель аварийной сигнализации12 – свечи зажигания 42 – выключатель зажигания13 – катушка зажигания 43 – реле зажигания14 – генератор 44 – электродвигатель вентилятора отопителя15 — датчик указателя температуры охлаждающей жидкости 45 – датчик указателя уровня топлива16 — датчик контрольной лампы недостаточного давления масла 46 – выключатель плафона в стойке двери17 – розетка для переносной лампы 47 – комбинация приборов18 – реле стеклоочистителя 48 — переключатель очистителя ветрового стекла19 – датчик уровня тормозной жидкости 49 – выключатель омывателя ветрового стекла20 – выключатель сигнала торможения 50 – выключатель звукового сигнала21 — электродвигатель очистителя ветрового стекла 51 – переключатель света фар22 – электромагнитный клапан карбюратора 52 – переключатель указателей поворота23 – выключатель света заднего хода 53 — выключатель контрольной лампы включения стояночного тормоза24 – реле включения стартера 54 – плафон освещения салона25 – реле включения ближнего света фар 55 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора26 – реле включения дальнего света фар 56 — электродвигатель омывателя стекла задней двери27 — реле-прерыватель аварийной сигнализации и указателей поворота 57 – задний фонарь28 – прикуриватель 58 – задний противотуманный фонарь29 – переключатель вентилятора отопителя 59 – фонарь освещения номерного знака30 — дополнительный резистор электродвигателя отопителя 60 – элемент обогрева стекла задней двери 61 — электродвигатель очистителя стекла задней двериА – порядок нумерации контактов в соединительных колодках

Замена реле-прерывателя указателей поворота и аварийной сигнализации

Вам потребуется ключ «на 10»

Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.

Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и.

15. . выньте комбинацию из панели приборов.

16. Отверните гайку крепления троса спидометра и.

17. . отсоедините трос спидометра от комбинации приборов.

18. Промаркируйте колодки и разъемы проводов.

19. Отсоедините колодки от комбинации приборов и снимите комбинацию.

20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова.

21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

РЕМОНТ При ремонте двигателя пользуйтесь следующими рекомендациями: — до истечения гарантийного срока не разбирайте двигатель (не снимайте головки цилиндров, масляный картер, не нарушайте пломбы топливно .

Проверка свечи и регулировка зазоров между электродами ПОРЯДОК ВЫПОЛНЕНИЯ 8. Осмотрите свечу. Если на изоляторе есть трещины, повреждена резьба или электроды, свечу надо заменить. Светло-коричневый нагар, равномерно покрывающий нижнюю часть свечи .

Открыть большую картинку в новой вкладке → На автомобилях «Ока» применяется однопроводная схема включения приборов электрооборудования, т. е. ко всем потребителям электроэнергии подходит только один провод. Вторым «проводом», соединяющим потребителей с источниками электроэнергии, является кузов автомобиля, или «масса». Такая схема позволяет значительно уменьшить количество проводов и упростить их монтаж. С массой соединяются отрицательные выводы источников электроэнергии. При таком соединении уменьшается разъедание металлических деталей кузова из-за электрохимической коррозии.

Источниками электроэнергии на автомобиле являются генератор и аккумуляторная батарея, включаемые параллельно. Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.

• 1) система питания, включающая в себя аккумуляторную батарею и генератор с регулятором напряжения;
• 2) система пуска двигателя, куда можно отнести стартер, реле стартера и соответствующие контакты выключателя зажигания;
• 3) система зажигания, состоящая из катушки зажигания, датчика момента искрообразования, коммутатора, свечей зажигания, проводов высокого напряжения, реле зажигания и соответствующих контактов выключателя зажигания;
• 4) система освещения и световой сигнализации, объединяющая в себе фары, фонари и соответствующие выключатели и реле;
• 5) контрольные приборы с датчиками;
• 6) дополнительное электрооборудование, куда входят очиститель и омыватель ветрового и заднего стекол, система обогрева заднего стекла, электродвигатель отопителя, прикуриватель и звуковой сигнал.

Работой и включением всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания 31. Включаемые цепи при различных положениях ключа приведены в таблице (см. также гл. 32).

Цепи питания тех узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее и генератору (независимо от положения ключа в выключателе зажигания). К таким узлам относятся звуковой сигнал 4, прикуриватель 45, нити ламп сигнала торможения в задних фонарях 68, фонари 70 освещения номерного знака, плафон 58 освещения салона и штепсельная розетка 11 для переносной лампы. Также непосредственно подключены к источникам питания цепи аварийной сигнализации, габаритного света и цепь сигнализации дальним светом фар.

Основные неисправности и почему не крутит стартер?

Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:

• Износ опорных втулок якоря;
• Повреждение зубьев шестерни;
• Заклинивание якоря втягивающего реле;
• Выработка шлицов вала якоря;

Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.

К электрическим неисправностям относятся:

• Обрыв обмоток статора, якоря, втягивающего реле;
• Сильная выработка пластин коллектора;
• Критический износ щеток;
• Замыкание обмоток;
• Подгорание «пятаков» силовых контактов;

К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.

Неисправности стартера «Ока» проявляются по-разному:

• Стартер не включается, никаких дополнительных звуков нет;
• Слышно срабатывание втягивающего реле, но электродвигатель не крутит;
• Стартер вращается, но набирает обороты;
• Слышны сторонние звуки при включении (хруст, скрежет);

При таких признаках следует проводить ремонт узла.

Устройство и ремонт стартера в авто ОКА (ВАЗ-11111)

Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.

Модели, характеристики, место расположения

Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.

Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.

Основные характеристики модели 39.3708 таковы:

• Мощность – 0,9 кВт;
• Потребляемый ток – 230А;
• Масса – 5 кг;

Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Неисправности

Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.

Неисправностей у системы зажигания «Ока» не так уж и много:

• Выход из строя коммутатора;
• Неисправность датчика Холла;
• Поломка катушки;
• Обрыв или пробой проводов, окисление контактов;
• Неисправность свечки;
• Нарушение угла опережения зажигания;

Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.

Диагностика неисправности осуществляется путем визуального осмотра проводки и мест ее соединения, а также последовательной заменой всех компонентов на заведомо исправные. Более точно установить неисправный элемент позволяет проверка с использованием измерительных приборов.

Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.

Меры профилактики

Что нужно учесть, чтобы не допустить проблем в работе электрооборудования:

При обнаружении скачков напряжений или замыканий немедленно обращайтесь к электрику или устраняйте проблему самостоятельно.
Регулярно проводите техническое обслуживание аккумулятора, не менее двух раз в год

При ТО уделите внимание диагностике уровня жидкости в банках, осматривайте корпус на предмет повреждений, а также заряжайте батарею, чтобы восполнить ее разряд.
При укладке проводки все провода должны быть надежно заизолированы.
Не включайте приборы, магнитолу и печку на полную мощность, если двигатель не заведен. Это приведет к ускоренному разряду батареи.
Никогда не ставьте в блок предохранителей самодельные предохранительные устройства (в виде перемычки ил проволоки или монеты).

источник
