Как пользоваться автоматической коробкой передач и как она работает?

Планетарный ряд

Это и есть та самая механическая коробка, находящаяся в составе АКПП. Для чего служит этот узел? Он позволяет изменить передаточное число, тем самым корректируя величину крутящего момента и скорость движения автомобиля. Механическая КПП состоит их двух планетарных редукторов. Они соединены между собой последовательно. Это необходимо для их совместной работы и обеспечения нужно числа ступеней. Ранее на автомобилях практиковались только четырехскоростные АКПП. Сейчас же число ступеней увеличилось до шести (а некоторые производители практикуют и девятискоростные коробки).

Каждая планетарная передача состоит из:

• Коронной шестерни.
• Водила.
• Солнечной шестерни.
• Сателлитов.

Передача момента вращения возможна только при условии блокировки одного или двух вышеперечисленных элементов планетарного ряда. Так, благодаря неподвижной солнечной шестерни уменьшается передаточное отношение. А при блокировке коронной оно, наоборот, увеличивается. Саму блокировку осуществляют фрикционы и тормоза. Последние позволяют удержать определенные части редуктора АКПП благодаря соединению с корпусом трансмиссии. Тормоза могут быть ленточного типа либо многодисковыми. Они вместе с муфтой замыкаются посредством гидравлических цилиндров. Также в устройстве АКПП имеется муфта, что удерживает водило и не позволяет ему вращаться в иную сторону.

Таким образом, принцип работы автоматической коробки передач основывается на определенном алгоритме выключения и включения разных муфт и тормозов.

Что лучше – механика или автомат?

Как многие уже могли заметить, большинство российских автолюбителей отдают предпочтение МКПП. Одни эксперты считают, что это связано с менталитетом нации, другие – с установленными негативными стереотипами.

Другое дело американцы, 95% которых не представляют себе процесс вождения автомобиля, без наличия автоматической коробки. Но это совсем не удивляет, ведь АКПП была придумана американскими инженерами, которые хотели упростить жизнь водителей.

Такая же ситуация и в Европе. Если 15-20 лет назад все поголовно использовали механику, то уже сейчас она почти вытеснена из рынка.

В России также наблюдается рост популярности автомата, но, как утверждают эксперты и аналитики, россияне не умеют правильно использовать автоматическую коробку. Каждый день в автомастерские обращается масса автолюбителей с неисправностями, основной причиной которых как раз и является неправильная эксплуатация.

Преимущества и недостатки АКПП с гидротрансформатором

Альтернативой коробки-автомат с гидротрансформатором является АКПП с гидромуфтой, основное конструкционное отличие которой заключается в отсутствии гидравлического реактора, усиливающего передаваемый на трансмиссию крутящий момент. К основным преимуществам гидротрансформатора АКПП относят:

• Мягкий и плавный старт автомобиля, плавное переключение передач;

• Возможность увеличения крутящего момента силового агрегата;

• Отсутствие необходимости в техническом обслуживании на протяжении всего ресурса эксплуатации;

• Снижение вибрации трансмиссии и защита коробки от перегрузок при неравномерной работы двигателя.

Однако конструкционная сложность также привела к образованию ряда недостатков – среди минусов АКПП с гидротрансформатором требуется выделить:

• Высокую стоимость – АКПП с гидротрансформатором сложнее в производстве, а ремонт самой детали в случае неисправности выйдет в круглую сумму.

• Низкую динамику авто – часть полезной энергии двигателя уходит на раскручивание потока трансмиссионной жидкости в гидротрансформаторе, что увеличивает время набора скорости автомобиля.

Это интересно! В современных моделях АКПП низкий КПД гидротрансформатора инженеры устранили путем внедрения механизма блокировкой агрегата, принцип действия которого схож с классическим сцеплением на МКПП. Блокировка может включаться на любой передаче и позволяет передавать момент на коробку без снижения потерь мощности на раскручивание масла в ГТР.

Вопросы и ответы по теме

Вопрос: Как выбрать скорость срыва гидротрансформатора, подходящую для конкретного применения?

Ответ: Заявленная скорость срыва должна быть как минимум на 500 об/мин выше, чем начало диапазона мощности распределительного вала. Все распределительные валы вторичного рынка поставляются с кулачковой картой, где указывается диапазон оборотов.

Если, к примеру, распределительный вал поддерживает диапазон 1500–6500 об/мин, нужно выбрать крутящий момент с минимальным числом оборотов 2000 об/мин.

Для автомобиля городского назначения целесообразно выбрать скорость срыва преобразователя, меньше оборотов двигателя при скорости езды 100 км/час.

Такой подход предотвратит чрезмерное накопление тепла. Исключением является трансмиссия / гидротрансформатор с блокировкой.

Определение «пробуксовки вспышки»

Вопрос: Чем объяснить разницу между терминами «пробуксовка вспышки» («Flash Stall») и «пробуксовка педального тормоза» («Foot-Brake Stall»)?

Для справки: «Пробуксовка вспышки» («Flash Stall»)  — это максимальное число оборотов двигателя с автоматической коробкой передач при начальном рабочем диапазоне АКПП и полностью остановленном кардане.

Для справки: «Пробуксовка педального тормоза» («Foot-Brake Stall») — это число оборотов двигателя, достаточное для перевешивания тормозного (стояночного) усилия и начала движения автомобиля вперёд.

Ответ: Из двух измерений останова гидротрансформатора наиболее точным является первый — «пробуксовка вспышки». «Пробуксовка педального тормоза» зависит от большого количества параметров:

• типа тормозной системы,
• дисковой или барабанной конструкции тормоза,
• регулировки тормозной системы,
• отношения колец и шестерён и т.д.

Всё эти переменные более резко влияют на стояночный тормоз, на характеристики холостого хода двигателя, на установку кулачка вала под низкий крутящий момент для автоматической коробки передач (АКПП).

Определить «Flash Stall» можно следующим способом:

В режиме холостого хода с низкими оборотами включить полный газ

Когда автомобиль начнёт движение вперёд, обратить внимание на показания тахометра. Эти показания и есть «Пробуксовка вспышки» («Flash Stall»)

Двигатель должен иметь высокую чувствительность к холостому ходу. В противном случае, может потребоваться регулировка фаз газораспределения и / или регулировка карбюратора.

Термин «блокирующий» гидротрансформатор

Вопрос: Что означает термин «блокирующий» преобразователь крутящего момента?

Ответ: Термин относится к устройству, содержащему внутренний блокирующий поршень или подобное устройство. Применяемые трансмиссии:

• AOD,
• AODE,
• TH350C,
• 2004R,
• 4L60 (700R4),
• 4L60E,
• 4R70W,
• 4L80E  и другие,

используют именно такую технологию устранения пробуксовки для увеличения экономии топлива. Более старые трансмиссии, типа: TH400, TH350, C6, C4 и другие, не включают методы блокировки.

Единственный способ повысить эффективность использования топлива в гидротрансформаторах такого типа:

• изменить зазоры,
• перенаправить углы рёбер,
• снизить фактическую скорость срыва.

Особенности установки нового устройства

Вопрос: Нужно ли менять переднее уплотнение и втулку коробки передач перед установкой нового преобразователя?

Ответ: Да, как правило, нужно. Следует осмотреть старый гидротрансформатор на предмет повреждения ступицы насоса коробки передач. Если обнаружится какой-либо износ ступицы, необходимо заменить уплотнение и втулку. Если же износ не обнаружен, возможно, достаточно обойтись заменой уплотнения.

Вопрос: Какой зазор соблюдать между гидротрансформатором и гибкой пластиной, прежде чем тянуть конструкцию вперёд и крепить к пластине?

Ответ: Между гидротрансформатором и гибкой пластиной должен оставаться зазор 3-5 мм перед тем, как начинать подтягивать преобразователь вперёд и крепить к пластине.

При помощи информации: JEGS

Гидроблок

Распределительный модуль также называется гидравлическим блоком. Данный узел управляет потоками масла и обеспечивает срабатывание тормозов с муфтами. Гидроблок состоит из:

• Электромагнитных клапанов (соленоидов).
• золотников-распределителей. Они имеют механический привод и помещены в алюминиевый корпус.

Соленоиды служат для переключения скоростей в АКПП посредством изменения давления жидкости. Для этого в их устройстве есть двухпозиционные клапаны. Действуют данные элементы на основании сигналов от электронного блока управления. Что касается золотников, они служат для выбора режимов работы коробки. Управляет ими сам селектор автоматической коробки передач.

Обслуживание и ремонт автоматической коробки передач

Стоит отметить, что каждая АКПП вне зависимости от года выпуска и числа ступеней, нуждается в периодическом обслуживании. Данная операция предполагает замену масла. В автоматической коробке передач оно подвергается более высоким нагрузкам, поскольку циркулирует в системе под давлением и позволяет передавать крутящий момент. регламенты у каждого производителя разные. Однако в среднем замена масла должна осуществляться каждые 60-70 тысяч километров.

Каким способом можно осуществить замену? Всего есть два метода:

• Частичная. В данном случае масло меняется не полностью. Так, сперва из сливного отверстия выливается старая жидкость. Обычно ее объем составляет не более 50 процентов от заправочного. После этого через щуп в коробку заливается новое масло. Его объем должен быть идентичным тому, который был слит ранее. Плюс данного метода в том, что его можно осуществить своими руками. Для этого нужна лишь яма и трубка-удлинитель. Но недостаток тоже есть. Ввиду того, что масло сливается не полностью, замену нужно производить вдвое чаще. Таким образом, в случае частичной замены коробка требует внимания не каждые 60, а 30 тысяч километров пробега.
• Полная. В данном случае задействуется специальное вакуумное оборудование. Насос выкачивает из системы весь объем масла, параллельно загоняя новое. Это более правильный метод замены, но в нем есть пара минусов. Так, данный способ невозможно применить своими руками. К тому же стоимость такой замены будет в несколько раз выше. Ведь помимо расходов на работу мастера, потребуется закупить больше АТФ-жидкости. Обычно при заправочном объеме в 8 литров для замены требуется около 12 л.

Теперь о ремонте. Наиболее безобидной операцией считается замена сальников и прокладок. Как правило, об износе уплотнительных элементов свидетельствует течь масла на корпусе коробки. Одна из наиболее частых операций – это замена прокладки поддона автоматической коробки передач.

Есть и более серьезные методы ремонта. Так, со временем может загрязняться гидроблок. Обычно это грязь от пакетов фрикционов. В результате золотники перестают нормально функционировать, и коробка начинает пинаться. Технология ремонта заключается в разборке гидроблока и замене вышедших из строя золотников. В некоторых случаях помогает лишь чистка гидроплиты.

Ремонт может потребоваться и в случае неисправности соленоидов. Причина их выхода из строя банальна. Это мелкие отложения в масле, которые каким-либо образом попали из фильтра на клапаны. В итоге последние начинают заедать и неправильно работать. Ремонт заключается в замене бронзовых втулок и колец соленоидов.

Если вовремя не устранить данную проблему, возрастет зазор между кольцом и корпусом вала. Из-за этого в щель будет сочиться масло. А так как давление в блоке упадет, насос вынужден более интенсивно качать масло (чтобы сжать фрикционы). Это происходит до тех пор, пока насос АКПП полностью не выдохнется. Характерным признаком изношенного насоса является повышенный гул и вой при работе АКПП.

Также выйти из строя может электронный блок управления коробки. Из-за этого электроника не может подавать правильно сигналы на исполнительные устройства. Коробка не в состоянии переключить передачу при высоких оборотах либо переключения осуществляются с рывками. Также коробка может вставать в аварийный режим. Ремонт АКПП в данном случае заключается в замене блока либо восстановлении шлейфов в случае их повреждения.

Что касается стоимости ремонта трансмиссии, цена зависит во многом от характера поломки. Но зачастую цена составляет от 30 до 90 тысяч рублей.

Плюсы и минусы автоматической КПП

На каждый вид трансмиссии найдется свой любитель. В связи все с большим распространением автоматических КПП следует обозначить их плюсы и минусы для грамотного подбора под нужды автовладельца.

Плюсами являются:

• автоматическое переключение передач, при котором не нужно отвлекаться, что особенно актуально для начинающих водителей;
• облегченный процесс трогания с места;
• более щадящая эксплуатация ходовой части и двигателя благодаря работе гидротрансформатора;
• улучшенная проходимость в большинстве условий.

К минусам можно отнести:

• не подходит для любителей быстрых разгонов;
• более низкая приемистость по сравнению с аналогичным автомобилем с МКПП;
• невозможно завести с толчка;
• буксирование нежелательно и возможно только при соблюдении определенных условий;
• неправильная эксплуатация приводит к поломкам;
• дорогой ремонт и обслуживание.

При правильном эксплуатировании машины с АКПП ресурс коробки достаточно высок и практически не уступает МКПП. Комфортность вождения, особенно в городских условиях, доставит немало приятных минут.

Неисправности гидротрансформатора

АКПП с гидротрансформатором является надежным агрегатом, но иногда встречаются поломки как в планетарном узле, так и в бублике.

Симптомы неисправности гидравлического трансформатора:

• незначительное пробуксовывание при начале движения;
• вибрации и жужжание при движении транспортного средства;
• толчки при смене положения рычага селектора;
• механические шумы и стуки;
• снижение разгонных характеристик;
• запах расплавленной пластмассы;
• при выборе ступеней мотор глохнет;
• появление металлической стружки на щупе;
• снижение уровня трансмиссионной жидкости;
• шуршание в области бублика, которое может исчезнуть при начале движения.

Основные поломки гидротрансформатора:

1. Повышенный износ опорных или промежуточных подшипников. При работе автомобиля в холостом режиме появляется характерный незначительный механический шум, исчезающий по мере увеличения скорости движения транспорта. Устраняется заменой вышедших из строя деталей.
2. Вибрация, сначала появляющаяся при движении на высокой скорости, со временем увеличивающаяся и возникающая при всех режимах движения машины. Причиной этого является снижение свойств рабочей жидкости и загрязненность масляного фильтра. Лечится заменой старой трансмиссионной жидкости на новую качественную ATF жидкость, установкой нового фильтра.
3. Падение разгонных характеристик автомобиля. Происходит из-за высокого износа обгонной муфты, вызывающей прекращение функционирования статора бублика и невозможности повышения вращающего момента. Для устранения неисправности необходимо заменить поврежденную деталь.
4. При движении возникает сильный металлический стук и скрежет. Причиной такой поломки является разрушение лопастей насоса, турбины или статора. Данная неисправность устраняется заменой вышедших из строя составляющих или установкой нового гидротрансформатора.
5. Запах расплавленного пластика возникает из-за перегрева агрегата, причиной которого может стать снижение уровня рабочей жидкости, засоренность охлаждающей системы коробки. Для устранения последствий перегрева необходимо заменить поврежденные пластиковые компоненты, прочистить систему охлаждения АКПП и полностью обновить трансмиссионную жидкость.
6. Появление мелкой металлической стружки на щупе указывает в большинстве случаев на высокий износ торцевой шайбы. Эта неисправность устраняется путем установки новой детали, взамен поврежденной, и обновлением рабочей жидкости для удаления стружки.
7. Машина глохнет при изменении режима функционирования АКПП или смене положения селектора. Причиной этого являются сбои в работе электроники, приводящие к блокировке бублика. Для устранения данной неисправности необходима профессиональная диагностика блока управления АКПП, при необходимости замена вышедших из строя электронных проборов.
8. Прекращение движения транспортного средства. Происходит из-за отсутствия передачи вращающего момента от мотора к АКПП вследствие срезания шлиц на центростремительной турбине. В редких случаях подобная неисправность возникает при сбоях в электронном управлении. Проблема устраняется восстановлением шлиц (при возможности — это осуществить) или установкой нового гидравлического трансформатора.
9. Уменьшение уровня рабочей жидкости. Причиной этого является нарушение герметичности корпуса (течи в районе сальников и уплотнителей). Устраняется заделыванием места протекания, заменой протекающих компонентов или установкой нового бублика.

При появлении любого из вышеперечисленных симптомов необходимо срочно обратиться на станцию техобслуживания для проведения диагностических процедур и осуществления ремонта узла или его замены. Своевременный ремонт гидротрансформатора позволит избежать возникновения дальнейших поломок и существенно сократит затраты на ремонт АКПП.

Самостоятельный ремонт бублика достаточно сложная процедура из-за цельности и герметичности агрегата. Для замены вышедших из строя деталей следует аккуратно разрезать корпус, а после ремонта тщательно и герметично запаять.

В некоторых случаях при наличии серьезных и многочисленных повреждений различных составляющих гидравлического трансформатора со стороны финансовой составляющей проблемы бывает дешевле установить новый агрегат, чем устранять неисправности в старом.

Планетарные ряды

Гидротрансформатор может увеличивать крутящий момент, но лишь до определенного предела. Устройство автоматической коробки передач для более значимого увеличения момента, например, при преодолении подъемов, а также для движения задним ходом предусматривает планетарные ряды. Планетарная передача также обеспечивает ровное переключения скоростей при движении без потери мощности мотора. Благодаря ей переключение происходит без толчков, случающихся при работе обычной трансмиссии.

Планетарный ряд включает следующие элементы:

• солнечную шестерню;
• сателлиты;
• эпицикл;
• водило.

Планетарным ряд называются из-за того, что фрикционные колеса, вращающиеся одновременно вокруг своих осей и перемещающиеся вместе с этими осями, очень напоминают планеты солнечной системы. От их взаимного положения зависит, какая в данный момент включена передача.

Роль АКПП с гидромеханическим управлением

Для автомобиля и подобного ему транспортного средства трансмиссией является узел, который передает от двигателей к колесам крутящий момент. Так это выглядит в автомобилях со сцеплением, но их постепенно вытесняют с рынка АКПП. «Автоматы» сегодня ставят все чаще. В них не предусмотрено сцепления, а передачи переключаются автоматически. Гидромеханика помогает облегчить задачу смены передач во время движения. В классических коробках при управлении автомобилем выполняются следующие процессы:

• отключение трансмиссии от двигателя в момент смены передач;
• при изменении дорожных условий изменение величины крутящего момента.

Корпус гидротрансформатора вращается вместе с насосным колесом. Турбина с корпусом не связана (за исключением периода блокировки ГТ) – она соединена с валом коробки. Реактор при этом закреплен через обгонную муфту – она не дает ему проворачиваться под напором потока, когда разница в скорости вращения насосного и турбинного колес велика, но позволяет вращаться вместе с ними в одном направлении, когда автомобиль движется с постоянной скоростью и проскальзывание ГТ минимально. Так удается поднять КПД коробки.

Для выполнения этих действий и необходима гидромеханическая АКПП. Она одновременно выполняет функции сцепления и трансмиссии. Эту коробку специально придумали для использования в городских условиях, где постоянно выжимать сцепление может быть проблематично из-за частых остановок в пробках. Управляется автомобиль с гидромеханикой при помощи педалей тормоза и газа.

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

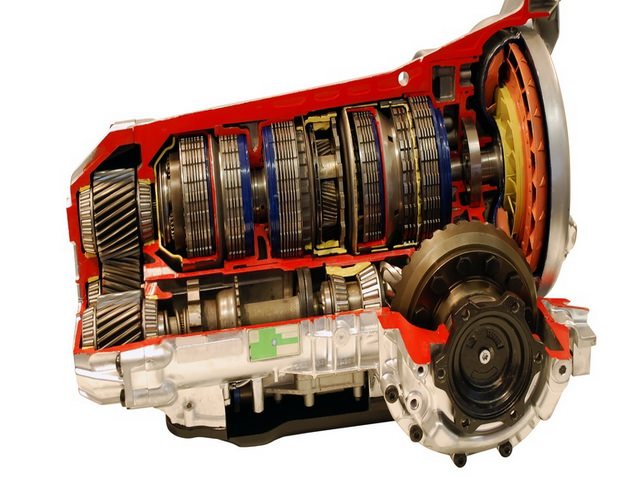

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Виды коробки-автомат

Автовладельцы традиционно называют коробкой всю трансмиссию автомобиля. С технической точки зрения, коробкой переключения передач считается только та часть агрегата, в которой располагается ряд планетарных шестерен, обеспечивающих переключение передач.

Автоматической трансмиссией можно считать любое устройство, переключающее передачи без участия водителя, но традиционно название «коробка-автомат» закрепилось за гидромеханической конструкцией. Условно к автоматам можно отнести также вариатор и роботизированную коробку.

Традиционная АКПП

Традиционная АКПП включает: гидротрансформатор, механическую коробку переключения передач и систему управления. И является, по сути, гидромеханической трансмиссией. Гидротрансформатор в коробке-автомат выполняет роль сцепления, т. е. обеспечивает плавную подачу и регулировку крутящего момента от двигателя к коробке передач. Все его детали заключены в корпус, в котором они находятся в специальной масляной жидкости – ATF.

При запуске двигателя начинает вращаться коленчатый вал, запускается движение насосного колеса гидротрансформатора. Оно перемещает рабочую жидкость ATF на турбинное колесо, которое начинает вращаться и передает крутящий момент на планетарные редукторы. Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.

По мере дальнейшего увеличения скорости вращение насосного и турбинного колеса выравниваются, происходит блокировка гидротрансформатора, и крутящий момент передается с двигателя на механическую коробку передач напрямую. Таким образом, при нажатии на педаль газа и увеличении скорости и наоборот — передачи переключаются автоматически.

Тип-троник

Конструкция тип-троник – это разновидность коробки-автомат, имеющая режим ручного управления. Водитель может выбирать передачи вручную во время движения путем перемещения рычага в направлениях «+» и «-». Строение такой коробки от традиционной принципиально не отличается, изменены только автоматика управления и рычаг переключения передач.

Управление автомобилем с коробкой тип-троник может выполняться в двух режимах: полного автомата и ручного управления. Ручной режим имитирует управление механической КПП спортивного автомобиля, но при этом не требует от водителя таких же серьезных навыков и квалификации, как от профессиональных спортсменов в режиме автогонок.

Роботизированная коробка

Эту трансмиссию можно условно отнести к автоматам, так как, по сути, она является механической коробкой, но с электронным управлением. Переключение передач и включение сцепления контролируются автоматикой. Водитель и условия движения обеспечивают вхождение информации, а работа самой коробки запускается электронным блоком, в который заложен определенный алгоритм управления.

В систему электронного управления входят датчики, которые воспринимают информацию о частоте вращения, положении рычага селектора, уровне и давлении масла. Они передают информацию в блок управления, который анализирует их и выбирает соответствующий алгоритм работы.

Роботизированная коробка может работать в двух режимах: полный автомат и полуавтоматический. Полуавтоматический режим позволяет водителю выбирать режим с помощью рычага вручную. Эта функция аналогична тип-тронику в АКПП. В некоторых источниках роботизированную коробку называют секвентальной КПП.

Вариатор

Вариаторная трансмиссия имеет общепринятое сокращение CVT, которое в полном виде в переводе означает «постоянно изменяющаяся трансмиссия». В вариаторе отсутствуют фиксированные передачи и переключение между ними. В процессе работы вариатор постоянно плавно меняет передаточное число по мере изменения скорости автомобиля, поэтому эта конструкция очень условно относится к коробкам переключения передач.

Конструкция вариаторной трансмиссии состоит из двух шкивов и натянутого между ними клиновидного ремня. Шкивы состоят из двух конусов, обращенных узкой частью друг к другу. Изменение передаточного числа происходит за счет плавного скольжения ремня по меньшему или большему радиусу шкива, поэтому при движении крутящий момент изменяется непрерывно и отсутствуют рывки.

Вариатор обеспечивает комфортное вождение, максимальную эффективность использования мощности двигателя и экономию топлива. Однако ввиду высокой сложности конструкции ремонт вариаторной коробки обходится очень дорого.

Достоинства и недостатки коробки-автомат

Безусловно, пользоваться коробкой-автомат намного проще, чем механической КПП. Но стоит помнить, что у автоматических коробок есть не только достоинства, но и некоторые недостатки.

• При управлении автомобилем с коробкой-автомат в городских условиях, пользоваться машиной гораздо удобнее, чем авто с «механикой». Однако при этом и расход топлива будет заметно выше (смотрите наши рекомендации, как уменьшить расход топлива).
• А вот на трассе гидротрансформатор в АКПП обычно блокируется, и поведение машины с коробкой-автомат практически не отличается от поведения автомобиля с МКПП.
• На бездорожье с коробкой-автомат труднее забуксовать, чем с механикой, но вытащить такую застрявшую машину “в раскачку” не получится.
• На скользкой дороге тронуться без пробуксовки на автомобиле с автоматом легче, к тому же уменьшается вероятность срыва в занос передней оси. Но вытаскивать авто из заноса при этом труднее.
• Буксировать автомобиль, оснащенный коробкой-автомат, с неработающим двигателем можно со скоростью не более 50 км/ч и на расстояние не более 50 км (поскольку масляный насос при этом не работает и смазка не поступает к некоторым подшипникам).
• Даже не пытайтесь завести авто с коробкой-автомат “с толкача”, поскольку АКПП будет на нейтрали независимо от положения селектора (неподвижный масляный насос не может создавать давление для сжатия фрикционов и включения какой-либо передачи).

Что такое АКПП и ее виды

Автоматическая коробка переключения передач — один из видов трансмиссии, при которой без вмешательства водителя выставляется необходимое передаточное число, подобранное под режим движения и другие факторы.

С технической точки зрения автоматической КПП считается только планетарная часть узла, напрямую связанная с переключением передач, и совместно с гидравлическим трансформатором образовывает единый автоматический агрегат.

К автоматическим коробкам передач принято относить классическую с гидротрансформатором, роботизированную КПП и вариатор.

Классическая автоматическая коробка передач

Гидротрансформаторная КПП является популярной и классической моделью трансмиссии, устанавливаемой на большинстве сходящих с конвейера в настоящее время автомобилях.

Коробка автомат состоит из планетарного редуктора передач, управляющей системы и гидравлического трансформатора, который и дал ей название — гидротрансформаторная КПП. Устанавливается как на легковых автомобилях, так и на грузовых транспортных средствах.

Роботизированная КПП

Коробка робот является своеобразной альтернативой механической КПП, только переключение скоростей происходит автоматизировано посредством электрических механизмов, приводящихся в действие электронным блоком.

Единственным сходством роботизированной КПП с классической автоматической коробкой является наличие сцепления в самом корпусе коробки.

Вариатор

Вариатор — устройство плавной бесступенчатой передачи крутящего момента на колеса.

Обеспечивает уменьшение расхода топлива и улучшает динамические показатели, щадящее состояние работы двигателя автотранспорта по сравнению с АКПП или МКПП.

Вариаторы бывают ременные, цепные и тороидальные. Из вариаторов наиболее распространен с клиновидным ремнем.

Принцип работы и срок службы АКПП

Время, необходимое на переключение скорости в АКПП, зависит от скорости автомобиля и нагрузки на двигатель. Система управления вычисляет нужные действия и передает их в виде гидравлических воздействий. Гидравлика перемещает муфты и тормоза планетарного механизма, тем самым происходит автоматическое изменение передаточного числа в соответствии с оптимальным режимом двигателя в данных условиях.

Одним из главных показателей, влияющих на эффективность работы автоматической трансмиссии, является уровень масла, который нужно регулярно проверять. Рабочая температура масла (ATF) составляет около 80 градусов. Поэтому для того, чтобы избежать повреждений пластиковых механизмов коробки в зимний период, перед движением машину необходимо прогревать. А в жаркое время года, наоборот, охлаждать. Охлаждение АКПП может осуществляться охлаждающей жидкостью или воздухом (с помощью масляного радиатора).

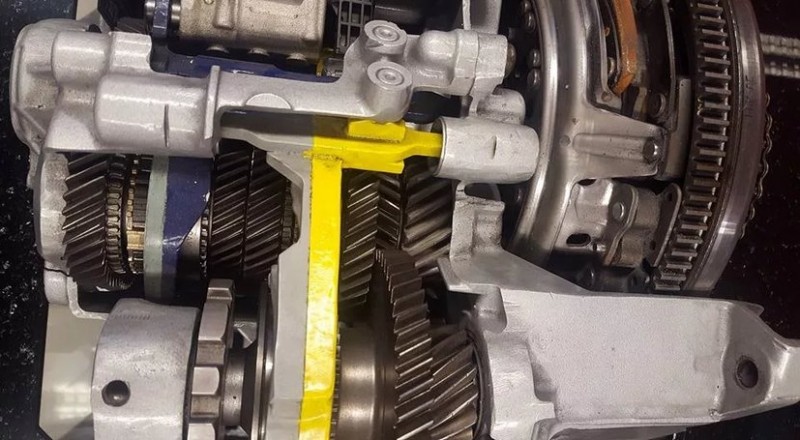

АКПП в разрезе

Наибольшее распространение получил жидкостный радиатор. Температура atf, необходимая для нормальной работы двигателя, не должна превышать 20%!от температуры в системе охлаждения. Температура охлаждающей жидкости не должна превышать 80 градусов, за счет этого и происходит охлаждение atf. Теплообменник соединен с внешней частью корпуса масляного насоса, к которой крепится и фильтр. При циркуляции масла в фильтре происходит его контакт с жидкостью охлаждения через тонкие стенки каналов.

Кстати, автоматическая трансмиссия считается очень тяжелой. Вес АКПП составляет около 70 кг (если она сухая и без гидротрансформатора) и около 110 кг (если она заправленная).

Для нормального функционирования АКПП необходимо и правильное давление масла. От этого во многом зависит срок службы АКПП. Давление масла должно быть на уровне 2,5-4,5 бар.

Ресурс коробки-автомат может быть различен. Если в одном автомобиле трансмиссия может прослужить только 100 тысяч км., то в другом – порядка 500 тысяч. Это зависит от эксплуатации автомобиля, от регулярного контроля за уровнем масла и его замены вместе с фильтром. Продлить ресурс АКПП возможно также используя оригинальные расходные материалы и своевременно обслуживая КПП.
