Пробка радиатора. принципы работы. схема монтажа. типы

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Замена печки на «Шевроле Авео»: инструменты, инструкция, советы

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Устройство современного радиатора

Радиатор охлаждения ДВС, как правило, имеет два бачка (нижний и верхний), сердцевину, в которой охлаждается жидкость (антифриз или тосол), и несколько дополнительных деталей для крепления. Жидкость от охлаждающей рубашки двигателя поступает в радиатор, где ее температура понижается до требуемого значения, затем антифриз снова передается двигателю. Для изготовления сердцевины и бачков используются легкие металлы: или алюминий, или латунь. Благодаря их высокой теплопроводности они обеспечивают эффективное и быстрое охлаждение антифриза.

Сердцевина радиатора состоит из горизонтально расположенных металлических пластин, соединенных с полыми трубками, идущими вертикально вниз от верхнего бачка к нижнему бачку. Таким образом, при движении через сердцевину жидкость разбивается на несколько потоков, и происходит увеличение площади ее соприкосновения с воздухом атмосферы, ведущее к повышению интенсивности охлаждения.

Патрубки радиатора позволяют соединять бачки с рубашкой охлаждения двигателя. Нижний бачок имеет, как правило, сливной краник, через который можно слить жидкость. Подобным краником снабжена и рубашка двигателя. Антифриз заливается внутрь системы охлаждения через горловину верхнего бачка.

https://youtube.com/watch?v=fJ9OtFZQCxE

https://youtube.com/watch?v=fJ9OtFZQCxE

Функционирование систем охлаждения современных автомобилей происходит с учетом значения температуры:

• двигателя;
• охлаждающей жидкости;
• окружающей среды;
• масла и т. д.

Действие системы охлаждения можно объяснить следующим образом. Нагретая двигателем жидкость направляется насосом через патрубки в радиатор, в котором обеспечивается понижение ее температуры. После чего охлажденная жидкость (антифриз) снова подается в рубашку двигателя, и далее цикл повторяется.

Сердцевины радиаторов автомашин могут быть:

• трубчато-пластинчатыми;
• трубчато-ленточными.

В первом случае охлаждающие трубки могут иметь расположение:

• шахматное;
• под углом;
• в ряд.

Ребра у радиаторов, относящихся к типу трубчато-пластинчатых, бывают либо плоскими, либо волнистыми, и могут иметь разный размер. Кроме того, для усиления теплопередачи на них иногда делают специальные турбулизаторы (просечки, отогнутые и образующие узкие проходы для воздуха).

У радиаторов, называемых, трубчато-ленточными, охлаждающие трубки всегда расположены в ряд, а для изготовления ленты их решеток используется медный лист толщиною от 0,05 миллиметра до 0,1 миллиметра. Чтобы усилить теплоотдачу с помощью завихрений, на ленте выполняют фигурные отверстия методом штамповки или создают отогнутые просечки.

Сегодня наибольшее распространение получили радиаторы охлаждения автомобиля, изготовленные на основе алюминиевых сплавов. Такие устройства дешевле и легче латунных аналогов, но уступают последним по надежности и сроку службы. Еще одним достоинством радиаторов из латуни является то, что они проще ремонтируются: их можно паять. В то время как радиатор системы охлаждения, известный как алюминиевый, более сложен в ремонте, так как его детали и конструктивные элементы соединяют между собой с использованием завальцовки и герметизирующих материалов.

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

1. Ограничение вытекания ОЖ из системы, а точнее из радиатора.
2. Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

Важно знать! Исправной пробка считается тогда, когда пружина сжимается с усилием. Если при сжатии пружины прилагать усилия не требуется, то пробку следует немедленно заменить. У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Важно знать! Со временем нарушается функционирование пробки радиатора. Данное изделие не подлежит ремонту, поэтому его следует заменить на новую

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

1. Оценивается внешний вид пробки, а также исправность пружинки.
2. Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме. Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д.  Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Если же из строя выходит вакуумный клапан,  тогда основными признаками будет завоздушивание системы охлаждения, перегрев мотора, холодный воздух из печки при прогретом моторе и т.п.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление. Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин,  повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

• Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
• Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
• Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку. Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Кстати, если при откручивании крышка сломалась, это часто говорит о том, что  в системе вакуум. Более того, клапан может выпасть из крышки и упасть в расширительный бачок. В этом случае нужно извлечь из бачка все остатки, а саму крышку заменить.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими  аналогами.

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.

В целом можно придерживаться следующей инструкции:

Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности.
Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном

При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника.
Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

• Теперь можно устанавливать пробки для биметаллических радиаторов, тем более что сложности в этом процессе нет. Их корпус выполнен в форме шестигранника, это позволяет использовать для закручивания любой ключ. Не следует сильно затягивать пробку, чтобы не повредить резьбу или корпус. В процессе закручивания может образоваться невидимая микротрещина, в которую может протекать вода под давлением. Кроме этого ремонт батарей в зимнее время никому не доставляет удовольствия.
• После того как пробки будут установлены, можно подключать входящий и выходящий трубопровод. Параллельно устанавливают кран Маевского в верхнее отверстие радиатора, а заглушкой закрывают нижнее отверстие. Стоит отметить, что приспособление для спуска воздуха стоит недорого, а эффективность отопления повышается в значительной степени. Чтобы воздух легче выходил из системы, приборы отопления устанавливают с небольшим уклоном, в несколько градусов.
• Проводят тестирование отопительных приборов и мест соединений. Для этой цели в систему наливают жидкость и осматривают проблемные места.

Устройство крышки бачка расширительного

Начнем с того, что крышка должна быть плотно закреплена на бачке. Для этого горловина бачка и крышка имеют резьбу

Однако важно понимать, что давление в системе она не держит. Получается, фактически крышка выступает основой для клапана высокого, а также низкого давления

Именно они отвечают за то, чтобы давление поддерживалось в допустимых пределах.

Также отметим, что если внимательно рассмотреть крышку с внутренней стороны, можно заметить сам клапаны и специальные прокладки из резины в местах их установки. Эти прокладки выполняют функцию сальников.

В то же время крышка расширительного бачка ВАЗ имеет два клапана. Эти клапаны называют: предохранительный (сброс давления) и вакуумный клапан для выравнивания давления в случае его понижения. При этом оба клапана закрыты тогда, когда давление в системе в норме.

Сборка алюминиевых радиаторов отопления

для сборки алюминиевых радиаторов отопления нам понадобятся: универсальный ключ для американки и накидной гаечный ключ.

Примечание: при использовании металлических ключей — накидных и особенно рожковых, велика вероятность, повредить финишное покрытие на поверхности перечисленных изделий, как получилось в моем случае, так что обратите на это снимание и не повторите моей ошибки. Рекомендую использовать ключ пластиковый для радиаторных пробок, футорок и воздухоотводчиков, пример которого показан на фото.

Комплект для алюминиевых радиаторов отопления

При покупке радиаторов отопления купил сразу же и стандартные комплекты из расчета один комплект на один радиатор отопления, итого – 5 комплектов. В стандартный комплект входят: заглушка, воздухоотводчик (крана «маевского»), четыре футорки и уплотнительные кольца. Переходники должны иметь размер соответствующий диаметру труб подключаемых к радиаторам отопления.

В доме сделана система отопления с использованием полипропиленовых труб 25х3,5 мм, поэтому покупал комплекты с футорками для перехода с резьбы в отверстии секции радиатора, диаметр которой равен 1” на ¾”, это диаметр резьбы для установки фитингов и комплектующих, которые необходимы для подключения радиаторов к системе отопления.

Наглядно рассмотрим стандартный комплект для алюминиевых радиаторов отопления:

• А – футорки переходные с внутренней резьбой ¾”.
• Б – заглушка с наружной резьбой ¾”.
• В – воздухоотводчик (кран «маевского») с наружной резьбой ¾”.
• Г – ключ от воздухоотводчика.
• Д – уплотнительные кольца (четыре уплотнителя под футорки и два под кран «маевского» и заглушку).

Также необходимо приобрести кронштейны для крепления радиаторов отопления к стене дома. Покупал угловые кронштейны из расчета — три кронштейна на один радиатор, два установил вверху, один внизу по центру радиатора отопления.

Как уже ранее говорил, у меня сделана однотрубная система отопления с диагональным подсоединением радиаторов отопления. Соответственно, исходя из этого, установку комплекта на радиаторы отопления осуществлял в следующем порядке:

Сначала установил в резьбовые отверстия радиатора футорки с левой и правой резьбой. Тут главное, не перепутать, какие футорки куда ставить. Если футорка имеет левую резьбу, а вы ошибочно вкручиваете ее в отверстие радиатора с правой резьбой (с правой стороны радиатора), то, конечно же, футорку закрутить не получится.

В этом случае не надо прикладывать усилий и пытаться завернуть футорку, используя трубный ключ – просто возьмите другую, с нужной (правой) резьбой. Установку футорок осуществлял через силиконовые прокладки, которые были в комплекте.

Установка американки и шарового крана

На входе теплоносителя в алюминиевый радиатор отопления установил шаровый кран с американкой 25х3/4”, такой же кран установил и на выходе теплоносителя из радиатора отопления (внизу). Сначала скрутил американку (А) с крана и установил ее на радиатор отопления (резьба Б вкручивается в резьбовое отверстие футорки). Такой способ позволяет удобно и надежно зафиксировать резьбовое соединение футорки и американки, чтобы в дальнейшем полностью исключить протечку теплоносителя.

Как видно на фото 5 на внутреннем диаметре американка имеет два шлица (Г), эти шлицы предназначены для затяжки американки с помощью специального ключа (В), которым я и осуществлял затяжку американок полипропиленового крана. Когда американка была зафиксирована к радиатору отопления, соединил ее с краном.

С левой стороны (внизу радиатора) установил заглушку, а в верхней части радиатора с правой стороны установил кран «маевского», для исключения завоздушивания как радиатора отопления, так и все системы в целом.

Важно! При установке комплекта на алюминиевый радиатор отопления, не забывайте устанавливать имеющиеся прокладки, чтобы не пришлось после подачи теплоносителя в систему отопления разбирать резьбовые соединения для исключения течи в местах их соединения

Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления

Когда на все пять радиаторов отопления были установлены комплекты, приступил к выполнению следующего этапа работы – установка радиаторов отопления.

Проверка уровня и замена охлаждающей жидкости Kalina 1117

Инструменты:

Гаечный ключ рожковый 13 мм

Детали и расходники:

• Охлаждающая жидкость 6 литров
• Ветошь
• Широкая емкость, не менее 6 литров

Примечание:

Расширительный бачок установлен в моторном отсеке на левом брызговике.

1. Для проверки уровня жидкости устанавливаем автомобиль на горизонтальную площадку. Уровень жидкости в расширительном бачке следует проверять на холодном двигателе.

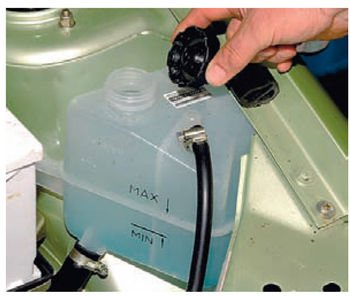

2. На боковой стороне бачка нанесены метки «МАХ» и «MIN», между которыми должен находиться уровень жидкости на холодном двигателе.

3. Когда двигатель прогрет до рабочей температуры, уровень охлаждающей жидкости в бачке может быть немного выше метки «МАХ». Если уровень расположен на метке «MIN» или ниже, доливаем в бачок жидкость, рекомендованную заводом-изготовителем.

Примечание:

На горячем двигателе жидкость в системе охлаждения находится под избыточным давлением. Во избежание ожогов не отворачивайте крышку расширительного бачка, пока двигатель не остынет до безопасной температуры.

4. Если необходимо долить жидкость в систему на прогретом двигателе, останавливаем его. Через 10 мин, накрыв пробку расширительного бачка ветошью, отворачиваем ее на четверть оборота, стравливая избыточное давление в системе.

5. Отворачиваем крышку расширительного бачка.

6. Доливаем в бачок охлаждающую жидкость, немного не доводя до метки «MAX». Потеки охлаждающей жидкости удаляем ветошью. Заворачиваем крышку расширительного бачка.

Примечание:

Если уровень жидкости в расширительном бачке постоянно снижается, то в системе охлаждения, скорее всего, имеется течь. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность.

7. Охлаждающую жидкость следует заменять каждые три года, независимо от пробега автомобиля. Заменять охлаждающую жидкость удобнее, когда автомобиль установлен на смотровой канаве или эстакаде. Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление из системы охлаждения, как это было описано выше.

8. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть Подставляем широкую емкость, объемом не менее 6 литров, под сливное отверстие, выполненное в нижней части правого бачка радиатора.

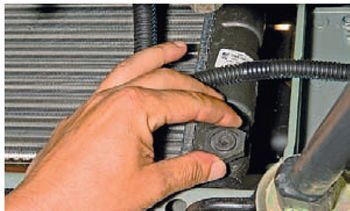

9. Рукой отворачиваем пробку сливного отверстия радиатора и сливаем охлаждающую жидкость в емкость.

10. При сливе жидкости отворачиваем крышку расширительного бачка. Пробка сливного отверстия имеет резиновое уплотнительное кольцо.

11. Для слива охлаждающей жидкости из рубашки охлаждения двигателя подставляем емкость под сливное отверстие, расположенное на передней стороне блока цилиндров, ближе к картеру сцепления.

12. Ключом «на 13» отворачиваем пробку сливного отверстия блока цилиндров и сливаем жидкость. Заворачиваем пробки сливных отверстий радиатора и блока цилиндров. Заливаем 5-6 литров жидкости в систему охлаждения двигателя через расширительный бачок.

13. Пускаем двигатель. На работающем двигателе несколько раз поочередно энергично сжимаем все шланги системы охлаждения, это поможет жидкости заполнить систему и вытеснить из нее воздух. По мере падения уровня охлаждающей жидкости в расширительном бачке доводим его до нормы и заворачиваем крышку бачка. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Пробка-воздушник

На последнем пункте мы ненадолго остановимся. Что такое кран Маевского и для чего он нужен? Это несложное приспособление для стравливания воздуха из отопительного контура.

Воздух может появиться там после сброса всего контура или его отдельных участков. Поскольку перепад давлений, обеспечивающий циркуляцию в системах ЦО и в гравитационных системах отопления, невелик — не более 2-3 метров — воздушная пробка способна полностью остановить циркуляцию.

Кран Маевского устанавливается на радиатор в том случае, если его верхний коллектор является наивысшей точкой стояка или любого другого участка контура.

Радиаторная чугунная проходная пробка с установленным в нее краном Маевского.

Кран Маевского хорош всем, кроме того, что требует внимания владельца: после сброса участка контура и его последующего запуска воздух нужно стравить сразу же. В противном случае остановка циркуляции может привести к разморозке участка контура.

В автономной системе с этим проблем нет; а вот в многоквартирных домах, где жилищные службы не имеют возможности согласовать график ремонтов с жильцами верхних этажей, невозможность вовремя стравить воздух порой превращается в серьезную проблему.

В таких случаях на выручку приходит автоматический воздухоотводчик — несложное механическое устройство, которое стравливает воздух в автоматическом режиме, сразу после заполнения контура водой.

Автоматический воздушник установлен в резьбу концевой секции.

Принцип работы пробки радиатора с автоматическим воздушником сильно напоминает устройство заливного клапана бачка унитаза:

1. Когда система сброшена, поплавок в поплавковой камере находится в нижней позиции и удерживает запорный клапан открытым.
2. Как только воздух вытесняется водой, поплавок вскрывает и перекрывает клапан.

Устройство воздушника.

Цена пробки-автомата, разумеется, несколько выше, чем у крана Маевского под резьбу ДУ25 — примерно 500 рублей против 100 — 120.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.
