Что такое эбу, где он располагается в автомобиле и какие функции выполняет

Описание «мозгов»

2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Устройство и принцип работы

Управляющий блок электронной системы работает в соответствии с показателями, полученными от датчиков:

• скорости;
• детонации;
• лямбда-зонда;
• фаз впрыска горючего;
• положения коленчатого вала;
• положения дросселя;
• расходомера воздуха;
• температуры антифриза.

В соответствии с данными, полученными от этих контроллеров, управляющий модуль осуществляет управления следующими системами:

• зажигания;
• адсорбером;
• форсунками, а также бензонасосом;
• системой вентиляции и отопления;
• программами для диагностики работоспособности авто;
• регулятором холостых оборотов (автор видео — Евгений Вехтер).

Что касается устройства, то конструктивно управляющий модуль состоит из следующих компонентов:

1. ОЗУ или оперативная память. В этом модуле содержатся основные данные о недавно выявленных ошибках, обнаруженных электронной системой в работе различных узлов. Когда водитель отключает зажигание, блок ОЗУ обновляется, в результате чего эти данные пропадают.
2. ППЗУ — основной элемент системы, в нем содержится прошивка управляющего модуля. Следует отметить, что в данном блоке памяти содержатся все необходимые данные о калибровках систем «четырки» вместе с общим алгоритмом управления двигателем. В отличие от ОЗУ, ППЗУ — это постоянная память, поэтому данные, прописанные в ней, сохраняются и после отключения зажигания. При необходимости данный модуль может быть перенастроен, то есть заново запрограммирован, что может привести к улучшению мощности, а также динамики транспортного средства.
3. ЭРПЗУ — первостепенная функция этого модуля заключается в охране авто. В памяти ЭРПЗУ содержится информация от противоугонной установки — пароли, а также кодировка основных параметров. Запуск мотора будет возможен только в том случае, если ЭПЗУ успешно сверится с данными, содержащимися в памяти иммобилайзера.

Характерные неисправности: их признаки и причины

По каким признакам можно определить неисправность ЭБУ:

• нет сигналов управления, поступающих от исполнительных устройств (РХХ, расходомера, различных датчиков и т.д.);
• нет сигнала взаимодействия с системой зажигания, топливным насосом, форсунками и прочими элементами;
• при подключении диагностического тестера связь с электронной системой также будет отсутствовать;
• также признаком могут служить перегоревшие контакты и механические повреждения устройства.

Какие причины способствуют выходу из строя управляющего устройства:

• замыкание электроцепи или ее обрыв;
• неправильный ремонт электрики, в ходе которого были допущены ошибки, в частности, речь идет об установке или ремонте противоугонной системы;
• подкуривание севшего АКБ от автомобиля с заведенным мотором;
• поломку блока может спровоцировать неверное подключение клемм аккумулятора — плюс вместо минуса и наоборот;
• отключение контактов АКБ при заведенном двигателе;
• попадание влаги на плату модуля электронной системы;
• механические повреждения девайса в результате аварии (автор видео о ремонте управляющего модуля в гаражных условиях — канал Авто Практика).

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети

(6 оценок, среднее: 4,17 из 5)

Порядок действий

Единственное, вам что понадобится – это мультиметр и электросхема Первый. блока придется купить (он входит в комплектацию далеко авто не всех марок), а последняя есть прилагаемых в обязательно к машине документах. Схему придется изучить внимательно. Если ЭБУ выдает не беспорядочные указывает, а данные на какой-то определенный блок, находите схеме на его и начинаете «прозванивать» именно его.

В отсутствия случае точных данных придется проверять систему всю. Найдя пробой, замерьте сопротивление определите и повторно, где именно крепится провод. старому Параллельно, не снимая его, припаяйте новый с параметрами же такими. Если проблема в этом – должно Если. заработать не помогло – возможно, полетел блок какая или-то его часть. В этом случае, вздыхая тяжело, топайте на СТО.

Назначение электронного блока управления

ЭБУ использует сигналы, посылаемые датчиками, установленными на силовом агрегате, для корректирования состава и количества горючего, поступающего в двигатель. В процессе его деятельности происходит установка режима работы мотора и точная дозировка топливных смесей.

В результате функционирования контроллера работа двигателя устойчива как на холодную, так и после прогрева. Запуск мотора невозможен, если имеется поломка в ЭБУ либо отсутствуют его управляющие сигналы.

• катушки зажигания системы впрыска;
• клапан оборотов холостого хода;
• электрические форсунки;
• клапан вентиляции топливного бака;
• электромагнитные катушки — соленоиды;
• турбонаддув;
• система впуск-выпуск;
• рециркуляция отработанных газов;
• система охлаждения.

Электронное устройство является составной частью бортового оборудования машины, он находится в постоянной информационной связи с такими важными системами:

1. Система антиблокировки.
2. Автоматическая коробка передач.
3. Стабилизирующая система.
4. Система безопасности автомобиля.
5. Круиз контроль.
6. Климат контроль.

Артикул: 346027

Код для заказа: 095401

• С этим товаром покупают
• показать еще

Покупают аналоги

• Для этого товара еще нет обзоров.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Способы проверки процессора на исправность

Существуют несколько способов, как проверить ЦП на работоспособность. Рассмотрим из детальнее:

Звуковые сигналы BIOS

Самый простой способ проверить работу ЦП – это дождаться результатов POST-теста при загрузке системы. Если при загрузке проходит один короткий сигнал – базовые функции ЦП в норме и для дальнейшей диагностики потребуется применение специальных средств.

Если же во время теста произойдёт обнаружение явных ошибок в работе ЦП, то звуковой сигнал в зависимости от производителя BIOS будет следующий:

• для AMI – пять коротких сигналов;
• для AWARD – поочерёдно меняющиеся сигналы двух разных частот;
• для Phoenix – непрерывный сигнал, не прекращающийся до выключения питания или чередование четырёх и двух коротких сигналов через паузу.

Проверка работоспособности встроенным функционалом ОС

Узнать, почему не работает или некорректно работает ЦП посредством встроенного функционала операционной системы (ОС) невозможно, поскольку никакой разработчик не будет внедрять в ОС средства диагностики.

Для этих целей существуют сторонние программы.

Установка сторонних программ

Сторонние программы позволяют не только проверить работоспособность процессора на компьютере, но и оценить быстродействие и работоспособность всего компьютерного «железа»; часто именно с помощью этих программ и их анализа производительности системы можно понять, нужна ли замена процессору.

К таким программам относят:

1. BurnInTest. Позволяет проводить диагностику ЦП самыми разными способами, в «щадящем» экстремальном режимах. Позволяет вести учёт температуры за всё время теста, имеет различные опции и настройки, а также защиту на случай перегрева ЦП.
2. ОССТ. Способна тестировать различное оборудование ПК, в т.ч. даже блок питания. Может работать во множестве режимов: как в режиме стресс-теста, так и в круглосуточном сборе информации во время обычной работы ПК. Является универсальным средством диагностики.
3. AIDA64. Обычный стресс-тест, позволяющий тестировать не только ЦП, но и другие узлы ПК. По функционалу примерно напоминает BurnIn.

Как снять, замена и ремонт ЭБУ

Снимается этот блок просто – лично у меня на моем АВЕО нужно открутить всего 4 болта от площадки с креплением. И отсоединить пару шлейфов – по сути все – блок у вас в руках

ВАЖНО — для начала отсоединяем минусовую клемму аккумулятора

Но на некоторых машинах нужно для начала разобрать панель приборов, обычно это около печки, либо под перчаточным ящиком. Дальше действия такие е же, никакой разницы. Блоки примерно все похожи.

Определить, что блок у вас не работает довольно просто, в 50% случаев машина попросту не будет запускаться, также могут быть блокированы все системы вплоть до открывания замков дверей. В остальных случаях могут проявляться различные «огрехи» в работе двигателя – могут сильно плавать обороты, либо будут провалы в работе (например — давите газ, а машина не едет), также агрегат полностью не запускается. Возможно, постоянно будут гореть ошибки, которые нельзя программно «скинуть». Стоит отметить, что ЭБУ достаточно прочное устройство, поэтому если специально его не спалить – то он может работать очень долго.

Как может возникнуть проблема – поломка? Банально — но это короткое замыкание, попадание воды (антифриза) на плату, перегрузка и как следствие перегрев (сгорит плата), физические удары (при аварии), коррозия.

Ремонт или замена – вопрос сложный, иногда ЭБУ выгорает полностью, что ремонтировать уже нечего! Нужно покупать новый, а стоит он, ой как недешево – средняя цена на иномарку около 15000 – 25000 рублей. Однако если ошибки вызваны поломкой лишь одной микросхемы, либо ржавчина съела дорожку или контакт, то восстановить все же нужно попробовать. Для это просто отдаем в ремонт электроники, процентов на 80, они его восстановят, причем работать после этого будет еще достаточно долго.

Краткое описание прибора

Вместо карбюратора теперь используется инжектор, а регулированием подачи топлива занимается электронный блок управления двигателем. Этот прибор заменяет собой и трамблер.

ЭБУ инжекторного двигателя — практически небольшой компьютер, имеющий все атрибуты старшего брата. Роль аппаратного железа играет блок, периферию представляют выходные реле и многочисленные датчики:

• кислородный (ДК) или лямбда-зонд;
• положения коленвала (ДПКВ) или датчик Холла;
• воздушного расходомера (ДМРВ);
• положения дроссельной заслонки (ДПДЗ);
• температуры охладителя (ДТОЖ);
• фаз (ДФ);
• детонации (ДД);
• температуры воздуха (ДТВ);
• скорости движения (ДСА).

2

На современном авто их может стоять около 20.

Сам электронный блок — не что иное, как процессор, роль монитора играют индикация на щитке приборов или дисплей бортового компьютера.

Софтом являются управляющие программы. Операционные системы на компьютерном лексиконе называются прошивками. Изменение управляющей программы (перепрошивка) выполняется перепрограммированием блока. Связь с ЭБУ осуществляется кодированным сочетанием сигналов с приборной панели либо через меню бортового компьютера.

ЭБУ сегодня является лишь одним из нескольких контроллеров автомобиля. К ним относятся: блок управления шаговым двигателем регулятора холостого хода (РХХ-В), модули управления тормозами (антиблокировочная система ABS, стабилизации ESP), автоматической коробкой, круиз-контролем, климат-контролем и некоторыми другими. На некоторых автомобилях стоит до 80 электронных блоков.

Возможные признаки выхода из строя

Если вы еще новичок в автомобильном деле и не знаете, на что грешить при возникших проблемах, следующие признаки могут вам подсказать, что капризничает именно ЭБУ.

• Сканер, проверяющий состояние вашего авто, молчит или выдает малоправдоподобные данны;
• Не горит «чек». Как вариант – включается не сразу или мигает. Правда, в первую очередь желательно проверить, не перегорела ли лампочка;
• Движок сбоит, заводится через раз, а то и без видимых причин начинает дымиться;
• Зажигание срабатывает с пропусками;
• Вентилятор включается без команды;
• Предохранители летят, причем неоднократно;
• С датчиков сигналы не идут или поступают нерегулярно;
• Педаль газа реагирует с замедлением либо туго (примета верная, если только за педалью раньше такого не замечалось).

Модуль контроля двигателя

Его можно назвать одним из главных, поскольку этот электронный блок отвечает за сердце машины – ее мотор. ЭБУ получает информацию со множества датчиков, анализирует ее, основываясь на заложенных в прошивку алгоритмах, и посылает соответствующие сигналы на различные исполнительные устройства.

ЭБУ двигателя обменивается с другими элементами внутренней системы автомобиля по шине, называемойCAN (CANbus), объединяющей всю электронную начинку транспортного средства в сеть. Основные блоки, с которыми «общается» ЭБУ мотора:

• АКПП;
• антиблокировочная (ABS) система;
• стабилизирующие системы;
• тормоза;
• блок обеспечения безопасности;
• модуль курсовой устойчивости;
• круиз-контроль;
• климатическая установка.

Основные задачи ЭБУ двигателя:

• управление процессом зажигания;
• если двигатель инжекторный, то и управление системой впрыска;
• контроль за газораспределением мотора;
• слежение за датчиком дроссельной заслонки;
• поддержание целевой температуры в охлаждающей системе;
• анализ состава отработанных газов и контроль подсистемы рециркуляции таковых.

На датчики ЭБУ приходят данные с датчиков коленвала, сообщающие его частоту вращения и текущее положение. Блок считывает скорость автомобиля, параметры напряжения тока в бортовой электросети, и множество другой информации. В ЭБУ встроена система самодиагностики, которая зажигает сигнал CheckEngine на приборной панели в случае неполадок. Параллельно с этим в память ЭБУ записывается код обнаруженной ошибки, который в дальнейшем можно считать через сервисный разъем с помощью специального устройства и ПО. Это помогает определить неполадку.

На современных автомобилях часто используется диагностический универсальный разъем OBD2:

К нему подключается любое устройство, работающее по этому протоколу и умеющее «читать» данные из памяти.

Плюсы и минусы электронного блока управления двигателем

Несмотря на очевидные достоинства ЭБУ, у него имеются не только сильные стороны.

Достоинства ЭБУ

• оптимизация динамических показателей;
• снижение расхода;
• простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
• отсутствие потребности в ручной регулировке;
• повышение показателей экологической чистоты.

Недостатки ЭБУ

• дороговизна компонентов;
• невозможность ремонта – только замена;
• потребность в дорогом и сложном оборудовании для диагностики ЭБУ, а еще специально обученных техниках и электриках;
• высокие требования относительно показателей надежности в электропитании;
• необходимость в качественном горючем.

Как проверить ЭБУ на работоспособность

p, blockquote 48,0,0,0,0 —>

Первый этап проверки работоспособности — контроль всех питающих напряжений.

p, blockquote 49,0,0,0,0 —>

Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

p, blockquote 50,0,0,0,0 —>

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

p, blockquote 51,0,0,0,0 —>

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

p, blockquote 52,0,0,1,0 —> adsp-pro-3 —>

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

p, blockquote 53,0,0,0,0 —>

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

p, blockquote 54,0,0,0,0 —>

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.

ЭБУ Chevroelt AVEO в кузове T300

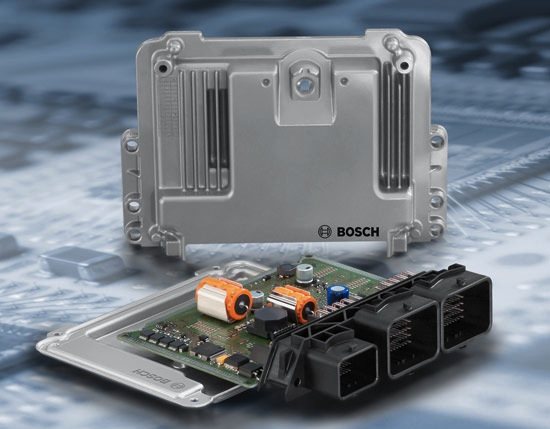

ЭБУ BOSCH M7.9.7

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.

Нормы токсичности

После создания транспортной техники, начали появляться нормы по защите окружающей среды. Стандарты по количествам выбросов выхлопных газов получили название ЕВРО-0, -1, -2, -3, -4, -5.

Автомобили с большой долей выбросов вредных веществ, то есть класса ЕВРО-0, не содержат в своей конструкции нейтрализаторы, системы улавливания паров бензина, датчиков кислорода (О2).

По внешнему виду конструкции двигателя можно отличить автомобиль с ДВС ЕВРО 3 от ЕВРО 2. В конструкции машины ЕВРО-3 устанавливаются два датчика кислорода в выпускную систему. В конструкции ЕВРО-2 такой датчик один. Также отличаются по наличию датчика неровной дороги и внешней форме адсорбера.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

1 – аккумуляторная батарея 2 – выключатель зажигания 3 – реле зажигания 4 – свечи зажигания 5 – модуль зажигания 6 – контроллер 7 – датчик положения коленчатого вала 8 – задающий диск А – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата. Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает. Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние. Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ: При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.
