Распиновка датчика скорости ваз 2114, схема подключения, способы проверки

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Контроль движения автомобиля

Данную функцию выполняет датчик скорости, принимающий участие в формировании топливной смеси контроллером. Он заменил собой механический тросовый привод, устанавливаемый ранее на карбюраторных моделях ВАЗ 2112. Схема работы элемента такая:

1. Привод датчика скорости осуществляется от вала, находящегося внутри коробки передач.
2. Со стороны контроллера прибор получает опорное напряжение 12 В.
3. В ответ датчик выдает сигнал в виде импульса определенной частоты. Частота меняется в зависимости от скорости движения авто.
4. На основании этих импульсов контроллер управляет показаниями указателя скорости и одометра на приборной панели, а также формирует обогащенную или обедненную топливную смесь для двигателя.

На неисправность измерителя скорости указывают такие признаки, как отказ работы спидометра, неустойчивая работа силового агрегата и пропадание холостого хода при движении накатом. Косвенным признаком может служить и кратковременное высвечивание табло «Check Engine» на панели приборов

Если обратить более пристальное внимание, то станет заметен увеличенный расход бензина. При выходе датчика из строя можно продолжать движение, но следует заменить его как можно скорее

Ремонт изделия невозможен.

Сам приборчик представляет собой пластиковую коробку с приводом, из которой жгутом выходят провода с колодкой для подключения. Колодка может иметь круглую или прямоугольную форму в зависимости от производителя изделия. Колодка от бренда Bosch прямоугольная, от General Motors — круглая.

Несколько слов о том, как проверить датчик скорости. Идеальный вариант — присоединить к контроллеру через соответствующий разъем ноутбук с установленной программой для ВАЗ 2110-2112. Но в домашних условиях у рядового автомобилиста может оказаться только мультиметр, с его помощью и придется испытать работу элемента.

Для этого одно переднее колесо автомобиля вывешивается домкратом, а от датчика отсоединяются провода, ведущие к контроллеру. Вместо них следует подключить мультиметр и, вращая вручную колесо, убедиться, что показания изменяются вместе со скоростью вращения. Если никаких изменений нет, то изделие лучше поменять, иначе при такой езде наступит более серьезный ремонт с заменой деталей двигателя.

Основные причины плохой работы электропечи

Ваз 2110 печки схема

Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:

• предохранителя монтажного блока;
• зажигательного замка;
• выключателя зажигания совместно с его разгрузочным реле;
• специального переключателя, который регулирует режим работы электродвигателя печи;
• дополнительно вмонтированного резистора;
• моторчика печки ;
• обогрева заднего стекла автомобиля, которое содержит регулировочную клавишу обогревателя со световым индикатором;
• специального функционального элемента для обогревания стекла.

Ваз 2110 печка электросхема

Одной из причин неисправности электронной схемы печи, может быть отсутствие функциональной активности электродвигателя отопителя как на малых, так и на больших оборотах. При таком раскладе необходимо действовать следующим образом:

• вначале следует убедиться, не перегорел ли случайно предохранитель;
• в случае обнаружения перегоревшего предохранителя, его в срочном порядке нужно будет поменять на новый.

Примечание. Перед тем как перейти непосредственно к замене старого на новый предохранитель, нужно предварительно и в обязательном порядке установить причину перегорания. Если же этого не сделать, то срок службы нового предохранителя, скорее всего будет непродолжительным.

• может также случится обрыв или повреждения проводки, в месте её соединения;
• чтобы исключить вышесказанную причину, необходимо осуществить проверку электроцепи согласно схеме печи;
• после чего, необходимо устранить порыв, если он имел место быть;
• если не функционирует переключатель отопления, то наиболее вероятной причиной является заедание толкателя либо подгоревшие контакты;
• для точной диагностики неисправности переключателя нужно проверить уровень напряжения на боковых клеммах во время изменения положения переключателя в пространстве (для этого достаточно подать ток на главную клемму);
• если в ходе проведения диагностики не будет установлено изменение напряжения при смене положения ручки переключателя, то его необходимо срочно заменить;
• существует огромное количество возможных причин выхода из рабочего функционального состояния электродвигателя: обрыв узлов электросоединений или якорной обмотки, обездвиженная щетка очистки, окисление и/или загрязнение якорного коллектора;

Ваз 2110 схема радиатора печки

• вновь оживить движения щетки несложно, достаточно разобрать, а затем провести их очистку;
• восстановить провода также не представит сложности, ведь главное — найти локализацию дефекта;
• в случае если несколько вышеперечисленных положений не дали результата, то выход лишь один – полная замена электродвигателя отопителя;

Ваз 2110 электрическая схема печки

• иногда, что правда крайне редко бывает, причиной неисправности может служить монтажный блок;
• причин неисправного состояния монтажного блока множество, но основными из них являются: на месте спайки полный или частичный разрыв электроцепи, возгорание токоведущих дорожек;
• осуществлять проверку цепи следует согласно схеме печи, в противном случае, обнаружить места разрывов и неисправностей будет просто невозможно;
• конечной практически вероятной причиной может стать внутренний разрыв цепи вспомогательного (дополнительного) резистора(см.Как выполняется на ВАЗ 2110 замена резистора отопителя );

Ваз 2110 электросхема печки

чтобы исключить неисправность, связанную с функционированием резистора, необходимо осуществить проверку его цепей.

Снижение в электродвигателе якорных вращений, является одной из причин неисправности в общей схеме печи. В этом случае, необходимо уметь находить и устранять микропричины, а в частности:

• в случае засорения или окисления якоря коллекторной системы, число вращений электродвигателя также будет снижено;
• для устранения вышеуказанной проблемы понадобится выполнить генеральную очистку коллекторной системы;
• иногда может возникнуть замыкание в участке между витками якорной обмотки, а чтобы исключить эту причину, необходимо выполнить проверку количества входящего тока;
• всё очень просто, если замыкание витков имеет место быть, то сила входного тока превысит отметку в 4,5А;

Примечание. Проводить замеры входящего тока нужно лишь после предварительной проверки объективности показателей амперметра.

Признаки неполадок

Если вдруг отказывается работать одометр, а спидометр работает рывками, или «врет» относительно скорости и километража – это прямые указания на то, что подводит датчик скорости, или его привод. Также возможно, что неполадки в электроцепи, подводит разъем, перепутана распиновка, если вмешивались в работу этой системы и т.п.

Кроме того, непрямым указанием на неисправность может быть то, что автомобиль на холостом ходу глохнет (хотя тому могут быть другие причины).

Естественно, если спидометр начинает выдавать заведомо неправдивые показания, а на приборной панели горит лампочка «CHECK ENGINE», то причина – в датчике скорости.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Признаки неисправности

Когда рассмотрели устройство и принципы работы датчика скорости можно определиться с прямыми и косвенными признаками неисправности, которые помогут определить работоспособность датчика скорости ВАЗ-2114:

• Нестабильная работа или СТОП двигателя на холостом ходу.
• Нестабильная работа или отказ спидометра.
• Увеличенный расход горючего.
• главного силового агрегата.

Проверка работоспособности

Рассмотрев все необходимы данные, можно приступить непосредственно к процессу проведения диагностических работ, датчика скорости ВАЗ-2114. Прежде всего, можно подключиться к электронному блоку управления, который покажет ошибки связанные с работоспособностью датчика скорости, а именно:

• Р0500

  — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503

  — Перемежающийся сигнал измерителя скорости (тут скорее всего виновата проводка).

В данном случае, самой частой причиной становится обрыв проводов контакта, которые могли перетереться или лопнуть под воздействием низкой температуры. Прозвонить их можно при помощи тестера.

Проверка самого датчика

Вторым способом становится проверка контакта непосредственно датчика. Для совершения процесса понадобиться тестер. Итак, рассмотрим последовательность действий:

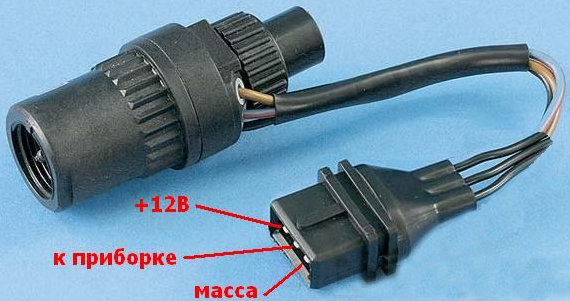

Распиновка проводов датчика скорости

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

или

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В. Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Проверка датчика скорости Ваз 2110 – первый способ

Для того, чтобы проверить исправность датчика скорости Ваз 2110 выполним следующие действия:

1. Поддомкратьте передние колеса. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
2. Установите КПП в положение 5 передачи и покрутите колесо.
3. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение.
4. Диапазон изменений 0,5-10В.

Проверка датчика скорости Ваз 2110 – способ 2

Второй способ проверки датчика скорости заключается в следующем:

1. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
2. С помощью проводов опять же повторяете приведенную выше схему.
3. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
4. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В.

Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля.

1. Поддомкратьте передние колеса.
2. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
3. Установите КПП в положение 5 передачи и покрутите колесо.
4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.

Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике.

1. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
2. С помощью проводов опять же повторяете приведенную выше схему.
3. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
4. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Способ №3 – «проверка лампочкой».

Применяется к датчику скорости без его снятия с автомобиля.

1. С помощью домкрата ведущие колеса приподнимите на землей.
2. По приведенной схеме к диагностируемому элементу подключите лампочку.
3. Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.

Подготовка к замене

Чтобы замена датчика скорости ВАЗ 2110 прошла успешно, и принесла ожидаемый результат, в первую очередь – возобновление нормальной работы спидометра, нужно к ней подготовиться, затем правильно провести.

Выбирая новый датчик, обратите внимание: желательно, чтобы каждый разъем внутри колодки имел обозначения « -, затем А и +» вместо привычных 1, 2, 3. Хоть принципиального значения это как бы и не имеет, однако так распиновка будет проведена быстрее, а, главное, правильно

Распиновка датчика скорости

Другой важный момент – выбирайте прибор с металлическим штоком, который прослужит гораздо больше шести месяцев, «отпущенных» пластмассовому. Не забудьте проверить, как вращается шток, нет ли в нем люфта, не забыли ли его укомплектовать шайбой.

Признаки неисправности датчика скорости

При неисправности датчика скорости, становится невозможным измерить скорость машины, но это еще не все. Хуже то, что при этом возникают перебои в работе мотора. Наиболее часто встречаются следующие признаки, свидетельствующие о неисправности, и устранить которые поможет только его замена:

• спидометр не работает или дает неверные показания;
• нестабильный холостой ход;
• повышенный расход горючего;
• мотор перестает развивать полную мощность.

По статистике, чаще всего о неисправности говорит остановка мотора на холостом ходу, когда автомобиль движется накатом, либо когда водитель выжимает сцепление , чтобы переключить передачу. Обычно на панели приборов загорается индикатор Check engine, а если автомобиль оснащен бортовым компьютером, он выдает код ошибки «24».

Если неисправен датчик скорости на «Калине», к числу симптомов добавляется неработающий электроусилитель руля , и повышенная чувствительность указателя уровня топлива к уровню бензина в баке.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подключение импульсного датчика скорости

На рисунке показан стандартный датчик скорости с разъёмом ISO 15170-B1-4.1-Ag/K3

Подключение датчиков с другими типами разъёмов производится аналогично, соответственно назначению контактов.

По линии D (контакт 4 на датчике) идёт шифрованный сигнал. Ввиду того, что КУ Меркурий ТА-001 не имеет европейского одобрения типа, использовать данный сигнал от большинства датчиков, в КУ Меркурий невозможно. Однако, рекомендуем прокладывать 4-х жильный кабель для возможных расширений.

Обращаем внимание, что для исполнений КУ АВЛГ 816.00.00-10…15 (серийные/заводские номера №№ 4при подключения датчиков с выходным каскадом типа ОК (открытый коллектор , см. таблицу 1 ниже) необходимо использовать кабель АВЛГ 816.21.00‑02, который поставляется по заказу или установить резистор Rd* 10 kOm±10% 0.125 Вт между контактами В1 и В3 тахографа (контакты 1 и 3 датчика), как это показано выше на схеме

Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор на входе не нужен, т. к. он установлен на системной плате КУ.

Протестированные датчики

Таблица 1

Производитель	Модель	Тип выхода	Примечание
			ОК – открытый коллектор, требуется наличие резистора
АвтоПрибор			ОК – открытый коллектор, требуется наличие резистора
АвтоПрибор			ОК – открытый коллектор, требуется наличие резистора

Предназначение и принцип действия датчик скорости

Функционал такового устройства, как датчик
скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с устройства на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости тс. Термостат ваз 2110 – как произвести замену старого. Электрический центр авто, анализируя поступающие данные, подбирает нужную частоту холостого хода и подает сигнал на устройство, регулирующий частоту холостых оборотов мотора, который улучшает состав воздушно-капельной консистенции, поступающей в камеру сгорания, минуя заслонку дросселя тс.

За время прохождения расстояния длиной в один километр датчик скорости
, фото которого можно узреть на нашем портале, передает на ЭБУ выше 6 тыщ импульсов. Исходя из характеристик временного анализа межимпульсных сигналов, бортовик передает данные на приборную панель, тем определяя показания спидометра.

Еще есть одна нужная функция датчика скорости
ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Как проверить датчик парктроника мультиметром (тестером. Устройство говорит контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик
заслонки дросселя передает сигнал на контроллер о прекращении надавливания водителем педали газа. Контроллер воспринимает импульс, значащий режим торможения силовой установкой и отключает топливную систему.

Блок реле предохранителей КАМАЗ 5490, 65206 65207

Можно применять некачественное топливо, причем использовать любую его разновидность.

Электрическая схема системы контрольно-измерительных приборов: 1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — предохранитель Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа.

При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. Натяжение ремней привода генератора и водяного насоса : — отклонив генератор вверх, обеспечьте номинальное натяжение ремней, затяните болт регулировочный , болт крепления планки генератора и гайки болтов крепления передней и задней лап генератора.

Световые индикаторы и звуковая сигнализация Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Не подсоединяйте и не отсоединяйте штепсельные разъемы и плюсовой вывод генератора при работающем двигателе и включенных аккумуляторных батареях, а также не пускайте двигатель при отсоединенном плюсовом проводе генератора.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков. Функциональная схема световой и звуковой сигализации тормозной системы.

К нему относятся: Фары ближнего и дальнего света; Освещение номерного знака; Противотуманные фонари; Фара, которая освещает пространство под кузовом. Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Электроэнергию вырабатывает генераторная установка.

На схемах рядом с условным изображением элементов электрооборудования приведены номера присоединяемых электропроводов, буквами обозначен их цвет: Б — белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами. Возможные неисправности проводки Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники. В системе применяется реверсивный электродвигатель МЭ

Электростартер управляется через реле, при помощи выключателя приборов. Электросхема блока освещения Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток. Функциональная схема световой и звуковой сигализации тормозной системы. Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Несмотря на прекращение производства, устройство активно применяется в строительстве, так как до сих пор актуально по своим параметрам. Электрооборудование КАМАЗ. Схемы эектрооборудования.ТОэлектрооборудования автомобиля КАМАЗ

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Подключение датчиков уровня топлива RS485.

В настоящее время поддержан ДУТ Omnicomm RS-485.

Распиновку входов см. в соответствующем разделе Руководства по эксплуатации КУ.

КУ самостоятельно настраивается на подключенный датчик.

8. Определение релиза аппаратной части.

Подключение КУ существенно зависит от его исполнения (модификации).

— Обозначение исполнения КУ в целом содержится:

· в паспорте КУ (свидетельство о приёмке)

· на заводском шильдике

АЛВГ 816.00.00-XX

XX Обозначения исполнения КУ.

На приведенных, для примера, рисунках:

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004.
Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Датчик скорости ВАЗ 2114, как и на всех остальных автомобилях семейства ВАЗ, в том числе ВАЗ-2109, Калине, Приоре, стоит на коробке передач, а точнее, на механизме привода спидометра. Чтобы его обнаружить, нужно залезть под капот, желательно снять адсорбер, чтобы открыть себе пространство (можно обойтись и без снятия, но добраться до датчика скорости будет сложнее). Со стороны правого внутреннего ШРУСа нужно найти провод, который идет к КПП, он-то и подключается в разъем датчика скорости.

Принцип и работа датчика скорости

Работа датчика скорости ваз 2110, основана на явлении возникновения поперечной разности потенциалов (эффект Холла), то есть с прибора на электронный блок управления передаётся импульсный поток, частота которого напрямую зависит от величины скорости автомобиля.

ЭБ авто, анализирует полученную информацию, а затем отправляется сигнал прибору, который регулирует систему движка, частоту его оборотов, то есть уменьшается или увеличивается подача топлива в зависимости от поступающих сигналов.

Во время преодоления одного километра пути на ЭБУ передаётся более 6000 сигналов. Отталкиваясь от параметров проверки сигналов между имульсами, БК передаёт информацию на панель, и определяет значение на спидометре.

Также ещё одним важным качеством датчика скорости ВАЗ 2110 является экономия затрат топлива. Ели водитель отпускает педаль акселератора и машина идет накатом, то эти показатели передаются на контрольную систему, в виде сигнала, которая в свою очередь дает команду уменьшить подачу топлива.

Во-первых, следует быть осведомлённым о местонахождении датчика скорости ВАЗ 2110, а впоследствии осуществить проверку его привода, так вот он находится под капотом, на коробке передач.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле
   и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на так, чтобы одно колесо не касалось поверхности
   земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание
   ).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения

Проверка ДС тестером

Неисправности спидометра ВАЗ 2110 карбюратор

На автомобилях 2110 первых выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросиком, и определить причину неисправности здесь значительно проще, чем в электронной схеме. Проверить исправность троса спидометра (ТС) просто: его необходимо отсоединить от КПП – если на его конце четырехгранник целый, значит, в этом соединении все в порядке.

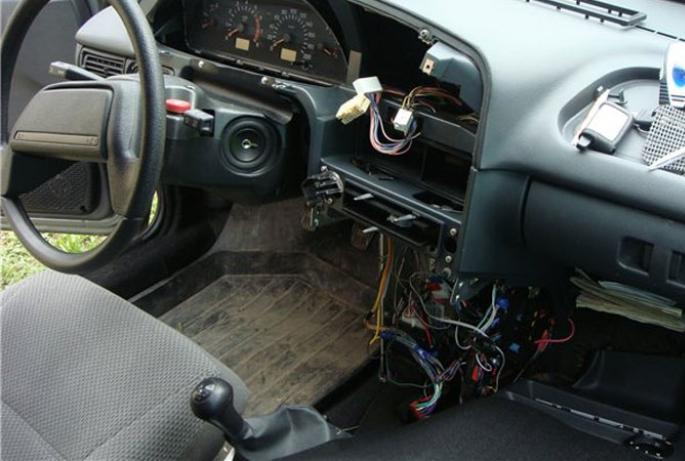

Дальше беремся пальцами за кончик троса и пробуем его крутить, при отсутствии обрывов тросика стрелка спидометра должна начать двигаться (подниматься). Если ТС вращается пальцами слишком свободно, вероятнее всего, трос оборван. Чтобы проверить сам механический спидометр «десятки», необходимо снимать комбинацию приборов.

Как правильно подобрать и заменить датчик скорости

Неисправный датчик скорости в современном транспортном средстве может стать источником различных проблем — от потери данных о скорости движения и пройденном расстоянии (перестают работать спидометр и одометр), до нарушения работы силового агрегата (нестабильный холостой ход, повышение расхода топлива, потеря мощности), ГУР и систем безопасности. Поэтому при поломке ДСА следует как можно скорее заменить.

На замену следует брать только тот датчик, который стоял на автомобиле ранее, либо использовать устройства из числа рекомендованных автопроизводителем. В некоторых случаях возможен подбор «неродного» ДСА, однако чаще всего это невозможно — датчик либо не встает на место, либо при установке дает неверные показания. Поэтому к экспериментам с подбором ДСА следует прибегать лишь в крайних случаях.

Замена датчика выполняется в соответствии с инструкцией к данному конкретному транспортному средству (либо КПП, мосту или раздаточной коробке). ДСА с прямым приводом обычно имеют резьбу и шестигранник под ключ (но не всегда — на некоторых изделиях выполнено кольцо с поперечным рифлением), поэтому их замена сводится к выворачиванию старого устройства и вворачиванию нового. Бесконтактные датчики обычно крепятся одним или двумя винтами (болтами), продетыми через отверстие во фланце. Во всех случаях все работы необходимо выполнять при снятой с АКБ клемме, перед демонтажем датчика необходимо отсоединить электрический разъем, а перед установкой нового очистить место его установки.

Сложнее выполняется замена ротора бесконтактных датчиков — для этого необходимо выполнять частичную разборку агрегата (коробки, моста), а затем производить ремонтные работы в соответствии с инструкцией.

При верном подборе и замене датчика скорости спидометр и различные системы автомобиля (в том числе и двигатель) сразу начинают работать. В дальнейшем ДСА будет обеспечивать безопасную и комфортную эксплуатацию транспортного средства.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости

Подключение индукционных датчиков скорости и датчиков системы ABS

https://pandia.ru/text/78/003/images/image007_31.jpg» align=»left» width=»288″ height=»217″>

На рисунке показан стандартный европейский спидометр с разъёмом: ISO 16844-2:2011 (такой же как на КУ). Подключение спидометров с другими типами разъёмов производится аналогично, соответственно назначению контактов.

В КУ с исполнениями АВЛГ816.00.00-10…15 (серийные номера №№ 4выходной каскад B7 был подключен на бортовое питание (12 или 24 V) через резистор. Поэтому, перед подключением следует проверить по техническому паспорту на спидометр какой уровень сигнала допустим на соответствующем входе спидометра.

Если Вход рассчитан на напряжение не более 9.5 V, то следует подключить резистор Rs* (показан на схеме). Номинал резистора выбрать согласно Таблице 2. Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор устанавливать не нужно.

Таблица 2.
