Схема стеклоподъемников ваз 2114: разбираемся в тонкостях

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

Рекомендуем: Что лучше выбрать между вариатором, механической, автоматической и роботизированной коробкой передач

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

FakeHeader

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около рублей, но как оказалось это был драгоценный опыт.

Вывод: Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже.

Зачастую электростеклоподъемники устанавливаются только на передние двери.

Подготовка к установке электрических стеклоподъемников Перед началом проведения работ необходимо приобрести все элементы для ремонта. Как это сделать показано в фотоотчете. После этого обязательно нужно очистить внутреннее пространство двери, чтобы там не было пыли и грязи. Переходим к практике: Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Рекомендуем: Электролаборатория это

Замените предохранитель на новый. Последовательность действий такая: Удалите уплотнитель стекла, на время выполнения работ.

После срезал на двух кнопках бортики, соответственно на одной с левой стороны на другой с правой. Далее устанавливаем электростеклоподъемник в двери через верхнее технологическое отверстие. Сам электродвигатель является частью моторедуктора, в который входит также червячный редуктор.

Истории наших читателей

Подготовка к установке электрических стеклоподъемников Перед началом проведения работ необходимо приобрести все элементы для ремонта. Всем привет! Начинается он с отключения аккумуляторной батареи. Схема электростеклоподъемников Ваз Электростеклоподъемники служат для поднятия и опускания стекол дверей и устанавливаются на часть.

Вынуть механизм стеклоподъемника через окно двери. Подключение электрооборудования Теперь, чтобы стеклоподъемники работали правильно, необходимо их подключить. Черный провод вставляем в гнездо 1 разъема кнопки Черно-белый — в гнездо 7.
Установка кнопок от Гранты на 2110 (простейшая схема)

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

Поделиться :

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
2. Контакт 2 на обеих кнопках соединен с питанием.
3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
4. Контакт 4 в обоих случаях идет к выключателю габаритов.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Замена шестеренок

Если стеклоподъемник охотно опускается, а подниматься отрешается, тогда будет нужно подмена шестеренок. 1-ая операция – это демонтаж обивки совместно с блоком переключателей. Дальше откручивают три гайки, которые задерживают мотор-редуктор.

Потом отворачивают гайки крепления механизма и болты крепления стекла, не запамятывая отсоединить колодку. Дальше снимается конкретно редуктор, выкручиваются шурупы и снимается крышка. С помощью отвертки вынимается шестеренка, а ее корпус нужно кропотливо очистить. Подшипник, также червь также следует кропотливо смазать. Потом все собирается в оборотном порядке.

Если не работает стеклоподъемник («Калина» хэтчбек — не исключение), то после таковой подмены непременно заработает, ведь шестерня – одна из типовых обстоятельств выхода механизма из строя.

В случае если все эти мероприятия не посодействовали, тогда меняют весь механизм стопроцентно вкупе с мотором. Выполнить демонтаж не так трудно, главное — приобрести высококачественный механизм. Запчасти в продаже могут отличаться от тех, которые установлены на заводе.

https://youtube.com/watch?v=bmDpxNHcv_A

https://youtube.com/watch?v=edJjxP16ERc

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

1. Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
2. Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
3. Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
4. Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
5. Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Меняем цвет кнопок стеклоподъемников Лада Гранта

Как вы понимаете по местам нахождения язычков

А вот на водительской (здесь по бокам нету, только два спереди и два сзади)

Снимается модуль аналогично, но либо двумя отвертками, либо чем-то широким (снимать второй раз ради фото не стал. Я вообще снимал снимая обшивку чтоб найти где эти язычки. )

Далее несем их домой. Держатся они 5ю мя защелками (по две сбоку и одна ) Я под каждую впихивал колпачок, а потом 5ю подевал отверткой и вытаскивал

Не потеряйте вот эти штучки:

Стоят с двух сторон от платы в прорезях

Видим следующее: Обведен сам диод

Выпаиваем его. Вот он на ленте рядышком:DDD

Далее берем нож и сдираем лак с дорожек, дабы увеличить площадь. Сдираем, лудим, и приваем диод с ленты. Уголком в сторону бОльшей части платы

Желым обозначен уголок на диоде. Проверяется подачей 12в на соответствующие клеммы. На плате «+» написан, но на всякий случай отметил и на фото.

Собирается просто: ставим основную часть, если выпали пластинки ставим их на место. берем в руки часть с кнопкой и держа ее за корпус так, чтобы не нажать на кнопку просто защелкиваем на место.

Ответные разъемы (фишки) и подключение

1. Далее изготавливаем общий провод — гребенку с «мамами» на концах, как показано на эскизе, для подключения общего провода освещения клавиш при включенных габаритах. Длина 50-70 см.
2. Изготавливаем провод — гребенку с припаянными резисторами по числу выключателей и такими же «мамами» для подачи плюса на цепи освещения клавиш. Для варианта подключения к лампе освещения прикуривателя также изготавливаются два дополнительных коротких разветвителя. Толстый нужен для изменения режима работы обогревателя заднего стекла.
3. Можно резисторы с проводом затянуть термоусадочной трубкой, но я обошелся тонкой изолентой.
4. Питание для всей этой бодяги я брал с освещения прикуривателя, для этого снимал пластиковую крышку на ручке КПП, и снимал пепельницу, масса уже есть рядом на выключателях. Плюс питания можно взять так же и с блока предохранителей, оба варианта равнозначны.
5. «Мамы» с проводов гребенки вставляем в ответные разъемы выключателей, и массу, и питающий плюс. Там нужна тонкая отвертка или тонкое тупое шило, чтобы отогнуть усы крепления «мам» в ответных частях разъемов. Обратно «мамы» вставляются до легкого щелчка.
6. Все вставили, пощелкали, убедились, что все работает, можно вставлять клавиши в панель обратно. Днем зеленый свет почти не виден, но в темное время, я вас уверяю, вы за себя порадуетесь.
7. Последнее. В случае переделки обогрева стекла, надо новый переключатель на два положения — на эскизе видно, куда что перекинуть и соединить. Вилки I и U вынимаются из ответной части выключателя, соединяются между собой и сажаются на массу. Перемычка V и D снимается совсем, на ее место подпаивается подсветка.

Обогрев в таком случае работает только во втором, сильном режиме. Сегодня специально трогал рукой — рука терпит, значит меньше 45 градусов, нормально.

Полная электросхема ваз 2114 с расшифровкой

Полный пакет электрооборудования ВАЗ 2114 можно разделить на две разновидности. Принципиальные различия обусловлены изменением аппаратуры в зависимости от года выпуска и комплектации авто. При этом весь чертеж можно разделить на несколько зон.

• Подкапотная часть – отвечает за предоставление напряжения датчиков и приборов, расположенных непосредственно внутри моторного отсека.
• Салонный отсек. Часть преимущественно используется для соединения лобового и кормового отсеков.
• Узел панели приборов. Распиновка выводится непосредственно на органы управления и приборную доску. Здесь объединены все элементы бортовой сети и подключены к кнопкам или индикаторам.
• Кормовое сочленение. Малый модуль объединяет элементы цепи, расположенные в корме машины. Обычно отрезок подвержен частым повреждениям, что обусловлено постоянными перевозками грузов в багажном отсеке. При переезде через препятствия, грузы могут повредить чувствительную аппаратуру.

Также можно отдельно выделить малые блоки – это дверные, стеклоочистители и прочие. Для удобства восприятия, каждый пучок рассмотрен отдельно.

Распиновка панели приборов ваз 2114

Здесь сосредоточены клеммы всего оборудования автомобиля. Ввиду того, что узел находится под приборной доской и подвергается постоянному образованию конденсата или запотевания, некоторые пользователи обрабатывают его термоклеем. Даже тонкое покрытие способно надежно защитить устройство от попадания воды.

Элементы подключаются к приборам или органам управления:

• 1 – клавиша включателя подогрева стекла кормы авто;
• 2/6 – выключатели противотуманок, для заднего/переднего модуля;
• 3 – пластиковая колодка активации головной оптики и поворотников;
• 4 – блочок предохранителей;
• 5 – переключатель режимов дворников;
• 7 – индикация бортовой системы;
• 8 – подача напряжения на дополнительный жгут;
• 9 – приборная доска;
• 10 – «папа» запитки бортового компьютера;
• 11 – клемма к устройству зажигания;
• 12 – на дверную разводку;
• 13/14 – предохранители;
• 16 – разрыв зажигания;
• 17 – мотор печки;
• 18 – вторичное сопротивление печки;
• 19 – подача тока на реле разгрузки зажигания;
• 20 – защитное реле задних противотуманок;
• 21 – реле предохранитель стартера;
• 22 – выносной патрон для переносного светильника;
• 23 – подвод поступления напряжения для прикуривателя;
• 24 – на подсветку вещевого ящика;
• 25-27 – осветители;
• 28 – переключатель печки;
• 29 – освещение приборки с реостатом;
• 30 – выключатель стопов;
• 31/32 – размыкатель клаксона/аварийки соответственно;
• 33 – подсветка панели печки;
• 34 – предохранитель;
• 35 – защитное реле элементов подогрева сидений;
• Ш1/4 – перемычки монтажного блока;
• Х1/2 – элементы управления приборной доски;
• А – выход защитного заземления (обычно черного цвета).

Поиск неисправностей в работе электрической части

В процессе эксплуатации автомобиля могут возникать проблемы, связанные с неисправностями электрических компонентов.

1. на работе силового агрегата, не давая ему развивать паспортную мощность;
2. на работе приборов, не позволяя контролировать системы двигателя и других узлов;
3. на работе осветительных приборов и механизмов комфорта (системы отопления, освещения салона, стеклоподъемников и т.п.)

Неисправности системы зажигания

Основными признаками неправильной работы системы зажигания являются:

1. Провалы в работе двигателя при ускорении автомобиля;
2. Потеря двигателем мощности в процессе работы;
3. Нестабильный или неустойчивый холостой ход;
4. Перебои в работе одного или нескольких цилиндров.

Поиск неисправности своими руками следует начать с проверки искрообразования.

1. Включаем зажигание;
2. Снимаем наконечник провода со свечи первого цилиндра;
3. Подносим его к металлической детали мотора на расстояние 4-5 мм;
4. Включаем стартер;
5. Смотрим, проскакивает ли искра между проводом;
6. Аналогично проверяем провода со свечей 2,3 и 4 цилиндров.

Совет: Если искровой разряд был стабилен во всех случаях, значит, причина перебое в работе двигателя кроется в свечах. Если искры не было, причину отказа следует искать в первичной цепи от генератора к катушке зажигания.

Поиск начинается с:

1. Непосредственно катушки зажигания;
2. Модуля зажигания;
3. ЭБУ – на автомобилях с двигателем ВАЗ-11183-1000260

Для проверки катушки зажигания необходимо воспользоваться тестером, с помощью которого следует измерить сопротивление первичной и вторичной обмоток.

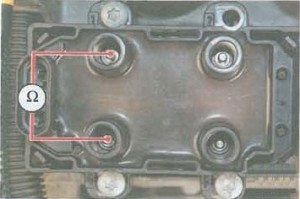

Проверка омметром работоспособности катушки зажигания

Совет: Если полученные показания не соответствуют данным, приведенным в паспорте автомобиля, то катушка подлежит замене. Вероятная причина отказа катушки – пробой в обмотке.

Проверку модуля зажигания также осуществляют с помощью тестера. Для этого следует измерить сопротивление на его парных высоковольтных выводах модуля зажигания. Сопротивление должно соответствовать 5,4 кОм.

Причиной отказа модуля может служить возросшее сопротивление между клеммами

Совет: если причина перебоев работы двигателя кроется в модуле зажигания, то его нужно заменить. Цена вопроса – не более 1000 рублей.

Неисправности датчиков

Инжекторный двигатель оснащен достаточно большим количеством датчиков. И их отказы и поломки также могут привести к нестабильной работе силового агрегата или контрольных приборов.

Совет: подкапотная проводка также может вызывать неустойчивую работу двигателя. Прежде чем применять радикальные методы, можно попробовать пошевелить разъемы и клеммные колодки. Если работа нормализуется, следует заменить колодку на новую.

Клеммная колодка датчика массового расхода воздуха (ДМРВ)

Большинство датчиков анализируются диагностическим устройством, и в случае неисправности на панели приборов загорается лампа CHECK ENGINE.

Однако, некоторые, такие как:

1. Датчик массового расхода воздуха;
2. Датчик холостого хода;

не имеют таких функций. А значит, об их отказе и неисправности можно узнать только после проверки. Диагностика таких датчиков, отвечающих за работу двигателя, может быть проведена путем их отключения.

Лампа CHECK ENGINE на панели приборов

Совет: Если после снятия провода с датчика работа двигателя не изменится, значит, датчик неисправен. Его следует заменить новым.

Место установки ДПКВ

Если же двигатель и вовсе не заводится, то вероятнее всего причиной отказа является поломка датчика положения коленчатого вала.

Без него ЭСУД не может определить фазы работы двигателя, соответственно, не будет подавать сигнал:

1. Топливным форсункам о начале и цикле работы;
2. Модулю зажигания о моменте подачи разряда на свечи;
3. Приводу дроссельной заслонки об угле открытия и т.п.

Выводы: как видите, от предшественницы ВАЗ 2114 вобрал не только самое лучшее, но и унаследовал некоторые проблемы с электрической частью. Но при знании принципов работы поиск неисправности не превратится в нерешаемую задачу. Напротив, имея перед собой наглядные схемы, вы легко устраните причину перебоев, и сможете дальше пользоваться автомобилем.

Инструкция по подключению

Нужно учитывать, что установка или передних устройств — достаточно трудоемкая задача. Перед тем, как приступить к процессу, взвесьте все силы. Вам нужно знать не только то, как производится установка доводчиков стеклоподъемников и самих ЭП, но и как отрегулировать, произвести настройку и обучить систему. Далеко не каждый автолюбитель сможет сделать это в домашних условиях. Подробная инструкция на тему как произвести подключение стеклоподъемников представлена ниже (автор видео — канал irtimidneuss).

Этапы

Установка универсальных ЭП в первую очередь подразумевает знакомство со схемой. Схема подключения стеклоподъемников должна идти в комплекте. Перед тем, как приступить к процессу, отключите аккумулятор.

Как правильно установить и как подключить стеклоподъемники:

1. Сначала снимите дверные карты — для этого открутите все болты, демонтируйте ручки и отсоедините клипсы обшивки.
2. Стекло нужно надежно закрепить перед демонтажем старого механизма. Фиксировать стекло нужно на скотч. Также извлеките все резиновые заглушки из технологических отверстий, через которые будут проходить провода.
3. Установите регулировочную пластину в наклонный паз и зафиксируйте ее, для этого понадобятся болты М6. Пластина крепится к кронштейну стекла, будьте осторожны, чтобы не повредить его.
4. Механизм ЭСП необходимо установить в верхнее отверстие в собранном виде. Вам нужно надежно закрепить устройство на двери, для этого вам также потребуются болты М6 со стопорными шайбами. Как правило, установка ЭП подразумевает использование трех болтов, но их количество может изменяться в зависимости от конструкции устройства.
5. Следующим этапом будет извлечение двух пластиковых заглушек, расположенных в передней панели, чтобы сделать это, вам нужно будет заранее отключить провод от прикуривательного устройства. Затем просто протяните провод — его можно пустить через технологическое отверстие, которое имеется в двери автомобиля, а также его стойках. На этом этапе будьте внимательны — при укладке убедитесь в том, чтобы провода не соприкасались с движущимися элементами ЭП, в противном случае возможен обрыв проводки. При необходимости все провода нужно будет зафиксировать изолентой, также их надо будет дополнительно обмотать ею.
6. Далее, нужно удостовериться в том, что вы правильно соединили контакты с переключателем. Подключите их к питанию и включите габаритное освещение. При этом должна активироваться подсветка кнопки ЭП. Если она не загорелась, то попробуйте поменять контакты местами.
7. Теперь необходимо заняться рычажной системой. Подключите устройство к пластине и стеклу. Надежно закрутите все гайки, скольку во время движения они могут ослабнуть. Вам нужно подрегулировать устройство так, чтобы стекло находилось в одном положении и было надежно закреплено.
8. Далее, отрегулированный стеклоподъемник следует подключить к питанию, то есть бортовой сети машины. Чтобы не допустить ошибок на этом этапе, следует изучить схему проводки автомобиля, а также схему ЭП.
9. После того, как все эти действия будут выполнены, нужно закрепить фиксаторы. К примеру, для этого можно воспользоваться силиконовым спреем (автор видео — ЛЕША МАСТЕР).

Переделка кнопки ближнего света

Как уже говорилось, кнопка включения ближнего света и кнопка габаритов ваз 2114 совмещены, и расположены парно. Основным их недостатком, на который указывает большинство автолюбителей, является отсутствие светодиода индикации включения на кнопке ближних фар.

Эта проблема — довольно серьезная, поскольку очень часто становится непонятно — работают фары или нет (особенно в светлое время суток). Решить ее можно, самостоятельно модернизировав кнопку.

Для этого понадобится:

• кнопка, которая подвергнется переделке;
• вторая такая же кнопка — донор;
• паяльник или (лучше) паяльная станция.

Выполнять переделку кнопки следует по указанной здесь схеме. Перепаивать сам светодиод с одной платы на другую — крайне не рекомендуется, поскольку это требует наличия паяльной станции, оснащенной феном, специального флюса и высокого навыка в работе с ними.

Для начала нам потребуется вынуть основную кнопку из панели автомашины (о том, как это сделать, уже рассказывалось выше).

После того, как она извлечена и отсоединена от проводов, выполняем следующие операции:

• вынимаем клавиши, поддев их плоской отверткой;
• разбираем корпус кнопок, нажав на защелки отверткой (сами кнопки в этот момент обязательно должны находиться в положении «включено»);
• видим, что у кнопки габаритов — два диода (подсветки и индикации), а у кнопки ближних фар — только кнопка подсветки;
• снимаем пару ножек и пару контактов с кнопки-донора;
• переставляем их в свободные места на рабочей кнопке;

вынимаем плату из кнопки-донора с двумя диодами и вставляем ее в рабочую кнопку вместо плату с одним диодом;
припаиваем плату к ножкам, которые были добавлены;
проделываем отверстие в крышечке кнопки (это можно сделать острым ножом или просто пробить плоской отверткой).

Место соединения вновь установленных лапок и новой платы следует обязательно хорошо пропаять. В противном случае кнопка может быстро выйти из строя или работать некорректно.

После того, как все эти операции проделаны, останется только собрать все в обратном порядке и установить модернизированную кнопку на ее место (при монтаже важно, чтобы все мини-защелки на корпусе встали на свое место)

Порядок установки устройств для поднятия стекол

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Для того чтобы быстро, качественно и без проблем смонтировать в двери новый электрический стеклоподъемник, необходимо прежде всего убедиться в том, что он находится в полностью сложенном положении. В противном случае выполнить всю операцию будет невозможно.

Однако, как уже было сказано в начале, в замене неработоспособного устройства на новое чаще всего нет особой необходимости. Если исполнитель сможет точно определить причину, из-за которой стеклоподъемник отказывается нормально функционировать, его можно достаточно легко отремонтировать.

Рекомендованные сообщения

Чтобы удалить старый механизм окна, сначала нужно удалить окна. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.
Во-первых, старые окна необходимо удалить. После этого обшивка полностью снимается.
Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.
Используйте только небольшое количество смазки за раз, работая в окне между приложениями, чтобы обеспечить хорошее проникновение. Если нет проводки не предусмотрена установка ЭСП заводом-изготовителем , то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове.
Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.
До встречи на страницах сайта

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок.
Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Электро СтеклоПодъемник ( ЭСП) своими руками, схема и что понадобиться

Электрический стеклоподъемник

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

Схема имеет следующие элементы:

1. Монтажный блок.
2. Кнопка ЭСП передней пассажирской двери.
3. Электродвигатель подъемника передней пассажирской двери.
4. Электродвигатель ЭСП водительской двери.
5. Кнопка переключателя водительской двери.
6. Замок зажигания.

Буквой “А” на схеме указываются провода, идущие к питанию схемы, а буквой “В” провода, идущие к габаритным огням.

Установка дополнительной кнопки ЭСП для ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью

Читать далее >>>

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

1. 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
2. Клеммы папа большие 2 шт.
3. Мама большие 2шт.
4. Мама маленькая 7шт
5. Земля 1шт.
6. Кнопка стеклоподъемников 1 шт.
7. Установочный стакан кнопки 1шт.
8. Разъем кнопки стеклоподъемников 1шт.
9. Провод диаметр 0.75 4 мет.
10. Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери, то врезка в жгут для доп. кнопки будет выглядеть так

За подробную инструкцию спасибо Kachan‘у

Смысл такой, что в каждую дверь нам надо протянуть 3 провода:

1. Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
2. +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
3. Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

1. Красный +12В
2. Черный массу
3. Белый подсветку
4. Черный с серого провода фишки
5. Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП.

Делаем по схеме:

1. Красный +12В в гнездо 2
2. Черный масса — в гнездо 5
3. Белый подсветка — в гнездо 4
4. Черный провод с серого провода фишки — в гнездо 6
5. Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7.

Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

1. Черный провод шел на серый фишки мотора ЭСП
2. Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Окончательный вариант.

Можно использовать кнопку от Калины, она красивее и чуть дороже чем от ВАЗ 2110.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.
