Рассухариватель клапанов

Виды рассухаривателей и способы их применения

  1. Рассухариватель струбцинного типа

Самый простой и надежный вид универсального рассухаривателя. Единственный и самый главный его недостаток – его применение возможно только на снятой головке блока цилиндров.

Представляет собой большую струбцину, с одной стороны которой расположен винт для упора в клапан, а с другой винт с кольцевым упором для надавливания на тарелку клапана.

Для использования этого рассухаривателя его нужно установить соосно на клапан и вращением винта с кольцевым упором сжать клапанную пружину. После этого аккуратно извлечь сухари при помощи маленького магнита. Все просто.

Внимание! Далее идет описание рассухаривателей, которые могут применяться без снятия головки блока цилиндров. В этом случае, обязательна подача сжатого воздуха в цилиндр, на котором проводится операция рассухаривания клапана

Без подачи сжатого воздуха клапан упадет в цилиндр и вам придется снимать головку блока цилиндров.

  1. Рассухариватель рычажного типа

Еще один универсальный рассухариватель. Для его применения не требуется снятие головки блока цилиндров. К его недостаткам можно отнести – невозможность работы с некоторыми моторами из-за ограниченности регулировок.

Представляет собой рычаг, на конце которого закреплена пластина с вырезом. На некотором удалении от конца рычага устанавливается кольцевой упор. На другом конце рычага устанавливается ручка для удобства работы.

Для использования этого рассухаривателя нужно закрепить пластину к головке блока цилиндров при помощи подходящего болта. Установить кольцевой упор на тарелку клапана. Рукой надавить на ручку, второй рукой при помощи магнита аккуратно извлечь сухари.

  1. Рассухариватель с зацепами за нижние витки пружины

Универсальный рассухариватель, который позволяет работать очень быстро.

Представляет собой сложное устройство с зацепами, которые закрепляются за нижние витки пружины. Между зацепами расположен кольцевой упор с винтом регулировки, который приводится в движение ручкой, расположенной в верхней части устройства.

Для его использования необходимо закрепить зацепы за нижние витки пружины. При помощи винта регулировки создать небольшой преднатяг на клапанной тарелке. Рукой надавить на ручку рассухаривателя, второй рукой аккуратно извлечь сухари при помощи магнита.

  1. Рассухариватель для двигателей с центральным расположением свечных колодцев

Данный тип рассухаривателей идеален для двигателей с центральным расположением свечных колодцев. В большинстве своем такие двигатели применяются на автомобилях BMW. К недостаткам рассухаривателя можно отнести его высокую цену и ограниченность применения.

Представляет собой толстую направляющую, которая вкручивается в свечной колодец. Направляющая имеет штуцер для подключения шланга подачи сжатого воздуха в цилиндр. На направляющей закрепляется коромысло, на котором крепится болт с нажимным кольцом.

Для его использования необходимо вкрутить направляющую в свечной колодец. Отрегулировать коромысло и болт с нажимным кольцом, чтобы кольцо располагалось над клапанной тарелкой. При помощи болта задать небольшой преднатяг на клапанной пружине. Подать сжатый воздух в цилиндр и рассухарить клапан. Просто и эффективно.

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке.

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их.

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке.

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Изготовление рычажного рассухаривателя

Универсальный рассухариватель клапанов сделать своими руками тоже не составит особого труда.

  1. Изготовление рычага. Для этого прут или трубу необходимо выгнуть так, чтобы она приняла вид молнии. При этом изгиб должен быть смещен в одну сторону. Получится так, что дина одного конца около 15 см.
  2. На коротком конце сверлятся два сквозных поперечных отверстия. Первое на расстоянии 1 см от края, второе – на расстоянии 12 см. Диаметры соответствуют имеющимся болтам.
  3. Из коротких полос изготавливается П-образный кронштейн. На свободных концах просверливаются отверстия под болт. Перегородка выполняется из шайбы диаметром 25 мм с отверстием посредине. Кронштейн прикручивается к крайнему отверстию в рычаге.
  4. Из длинных полос изготавливается аналогичный кронштейн и также крепится на рычаг за свободное отверстие.

Напоследок добавим, что в ряде случаев качественно и грамотно изготовленный самодельный рассухариватель клапанов ничем не уступает заводскому аналогу, а иногда даже превосходит его по ряду показателей. И, конечно же, стоимость инструмента будет заметно ниже сравнительно с аналогичными готовыми изделиями.

Притирка клапанов: как сделать самому. Для чего и когда нужно притирать клапаны. Как притереть клапана, какую притирочную пасту выбрать. Рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение выпускного клапана механизма газораспределения двигателя. Материалы изготовления и особенности конструкции, защита выпускных клапанов от прогара.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

  • Болгарку;
  • Сварочный аппарат;
  • Планку из прочного металла для рычага;
  • Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
  • Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

1ou › Блог › Как засухарить клапана: ГБЦ 2112 ВАЗ 16 кл.

Как ЗАсухарить клапана 16 кл. двигателей ВАЗ быстро и эффективно? какое нужно оборудование? Есть такой способ и оборудование

Вам необходим рассухариватель винтового типа, который выглядит примерно вот так:

Не забывайте, что винтовая пара нуждается в смазке. Я применил в данном случае первую попавшуюся — ей оказалась графитная смазка no_name made in Russia. Если винт не смазать — будет тяжело крутиться под нагрузкой.

Головка представленного выше рассухаривателя самопальная, старая головка убирается, путем срезания и высверливания клепок.

Новая делается из куска трубы ВПГ (ВодоПроводноГазовая) ДУ (диаметр условный или условный проход) 20. Труба ВПГ ДУ 20 — это около 26,8 мм в диаметре. Продается в любом приличном хоз магазине. Подходит.

Болгаркой и сварочником делаем вот такую конструкцию:

И крепим все это к рассухаривателю болтами, выдерживая соосность. Шляпку можно сгладить, заполировать и обмотать скотчем (чтобы точно не царапала). Те, у кого конструкторский дар — могут подобрать хороший упорный подшипник и увеличить винт с рычагом. Тем самым доступ у нас к сухарям свободный с одной из сторон. И обе руки свободны.

Как засухаривать — пошагово. 1. Берется удобный искривленный пинцет.

2. Берется масленка с вязким маслом (моторное тоже комильфо… вообщем попробуйте) 3. ГБЦ ложится набок (на плоскость впуска или выпуска соответственно)

4

Вышеуказанным рассухаривателем сжимается пружина (обратите внимание — туда легко пролезает палец…). 5

Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

5. Берется один сухарь, в него капается капля масла 6. Сухарь правильно ориентируется и просто ложится в гбц 7. Подхватываем сухарь, который у нас в ГБЦ, снизу пинцетом вот таким образом

и прикладываем его к клапану в месте где насечки. Из-за сил поверхностного натяжения масла (или смачивания) сухарь липнет к клапану… короче не знаю из-за каких сил, но на вязкое масло липнет ))) — легко и просто 8. Поворачиваем (можно прям пальцем достать) только что установленный сухарь вверх и повторяем пп. 6-7 со вторым сухарем 9. Ослабляем винт рассухаривателя. Готово Вся голова засухаривается за 23 минуты один час без фанатизма, без нервов, в тепле и комфорте. Даже если не за час — Вы каждый раз уверены в результате на 100%, никаких нервов или непредсказуемостей, эффективность потрясающая… работать одно удовольствие.

В магазинах под видом рассухаривателей за 100-200 рублей продается плод больной фантазии «слесаря Михалыча» a.k.a рычажный рассухариватель:

— Вам такой не нужен! С таким засухаривание (если вообще возможно) растянется на день как минимум.

Есть еще специальное приспособление для засухаривания i.авто-кристалл.рф/u/7b/0…cota-ata-0021-500×500.jpg Я долго догонял как же им все это делать — оказывается сухари монтируются в приспособление, надевается на клапан, а потом вилки приспособления чуть-чуть ослабляются, чтобы сухари могли сползать вниз по высечкам… короче я не знаю как передать, но выходит у меня не айс. Особенно не под прямым углом. Приспособление почти 400 рублей, а пинцет 30 рублей и пинцетом быстрее и проще. Так что бабки тратить смысла нет ))))

Учитесь на чужом опыте. P.s.: и мысленно пожелайте здоровья автору и надежности его машине

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Процесс изготовления ножа из клапана своими руками

А для того, чтобы попробовать, для начала следует изготовить нож из клапана. О чем пойдет дальше речь. А уже изготовив по всем правилам, собственный клинок, можно будет испытать его на чем угодно.

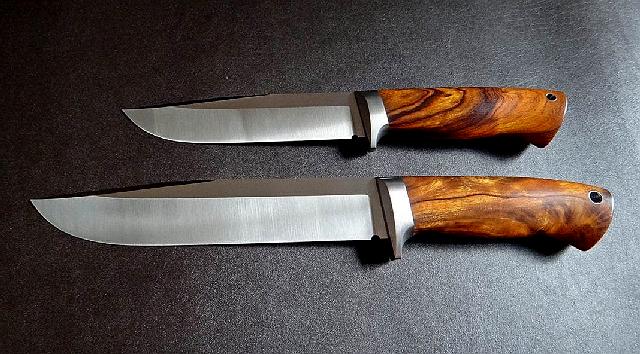

Самодельный нож из клапанной стали.

Первичная обработка

Для обработки клапана, для начала следует срезать его головку, затем приварить пруток, для нагревания в печи. В технических характеристиках стали 40х, сказано, что для начальной ковки требуется разогреть деталь до 1250 °C, а заканчивать при 800 °C. Для такого разогрева обязательно потребуется горн или муфельная печь.

Достигнув данной температуры, заготовка вынимается и начинается процесс ковки. Ковать требуется большим молотом не 6 кг. Возможно, на начальном этапе потребуется помощь, друга или соседа. Затем молотом поменьше продолжаем выковывать в длину. Не забывая при этом нагревать деталь. Когда, на ваш взгляд, заготовка получила нужные формы, оставляем ее остывать.

Спуски и закалка клинка

На этом этапе отрезаем болгаркой или другим инструментом пруток. Делаем на заготовке разметку, и на шлифовальном станке обрабатываем заготовку. Круг для станка используйте крупной зернистости, это черновая обработка. Не забываем про хвостовик. Когда деталь начинает принимать очертания клинка, сменяем круг на более мелкое зерно и начинаем делать спуски.

Это очень тонкая работа, если мало опыта, лучше опять же нанести симметричную разметку на заготовку, дабы не допустить ошибок, которые чреваты нехорошими последствиями. Изделие можно загубить. Спуски тонкими делать нельзя, иначе после закалки клинок может «повести» и он треснет.


Закалка и спуск клинка для ножа.

Теперь опять придется вернуться к горну или печи. Процесс закалки делается на воздухе, без применения каких-либо жидкостей. Требуется равномерно разогреть заготовку до ярко-красного цвета, что будет соответствовать приблизительно 900-1050 °C. А затем просто вынуть ее и подержать на воздухе, до остывания.

Сборка рукоятки

Перед сборкой рукояти обязательно зачистите клинок от нагара после закалки. И выведите режущую кромку. Если хвостовик короткий, не беда, допустимо ее нарастить прутком. Лезвие лучше обернуть малярным скотчем, чтобы не порезаться и удобнее будет работать.

Как вариант сделать сборную рукоять, из различных компонентов, здесь ограничение только в вашей фантазии. Используйте: текстолит, оргстекло, бересту, дерево различных пород и т.д. Как больстер сгодится и металлическая деталь. При наборе не забываем, все проклеивать. А затем на шлиф машинке придаем рукояти форму.

Если ваша задумка была изготовить ручку из двух планок, то при ковке, нужно сразу же выковывать плоский хвостовик. Также материал выбирайте на свой вкус, затем насверливаем отверстия в хвостовике, крепим больстер. Вытачиваем из заготовок симметричные половинки, просверливаем их в соответствии с хвостовиком. И закрепляем клепками.

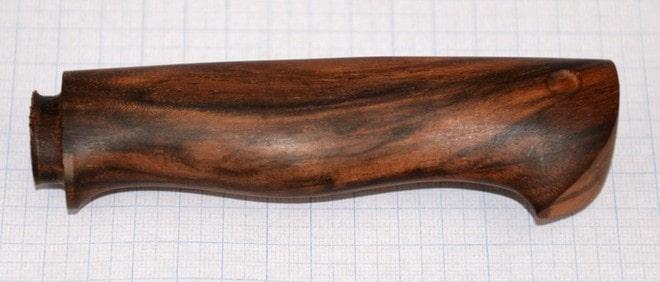

Деревянная рукоять ножа.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

Автом-2

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.
