Принцип работы и устройство регулятора давления топлива

Recommendations

Comments 29

Глупая затея. Блок управления ДВС ориентируется на давление три атмосферы, потому как ни откуда эти данные получить не может. И форсунки рассчитаны на троечку. Изменишь давление — изменится факел впрыска, за тот же интервал будет вливаться больше топлива пойдёт перелив. Чтобы поднять давление нужно поменять форсунки(рассчитанные на более высокое давление), перепрошить мозг (внушить ему что в системе давление топлива стало выше) и заменить регулятор давления, чтобы он держал повыше. Только зачем эти танцы с бубном?

что бы не заливало нужно добиться большей подачи воздуха и чипануть как ты сказал под это всё дело

Вопрос не в том зачем мне это, для меня важно как поднять давление в рампе, а не объяснять всем для чего

От подачи воздуха «Мозги» и отталкиваются. А уже ширина фазы впрыска рассчитывается от объёма воздуха и с расчётом на прошитое давление топлива. Насос и регулятор давления махни и будет тебе выше давление. Аудюшные насосы и форсунки на 6атм есть.

а если создать давление на рампе клапаном от крысы ? выше писали что там 4

Если насос свежий может и потянет. С новья у них до 6 давит. Остальное клапан нормирует. Попробуй, но наверно и форсунки придётся от туда брать и мозг перешивать.

на 406 обороты не падали ниже 1500 даже на прогретом двс поменял все, а они как были 1500 хоть тресни посоветовали поменять рег. давления, и помогло он походу давал лишнего.

у крыслера давление редукционного клапана в насосе-4 кг/см, выше-имхо смысла нету, или форсы помельче ставить, а то на хх перелив аццкий будет…

подойдёт на 406 ой мотор ?

у крыслера в рампе нету регулятора, он в насосе стоит…сам насос поставить можно-тогда в рампе надо будет заглушить отверстие под регулятор…

рампу разорвёт если ей некуда будет сбрасывать лишку

сбрасывает в самом насосе, учите физику-давление в замкнутой системе одинаково в любой из ее точек…))

базару ноль, насос от крысы ))) благодарствую

Признаки и неисправности регулятора давления топлива

Приветствую вас на сайте ремонт автомобилей своими руками. Надежное авто – это не то, которое красиво выглядит, а то, которое редко ломается. К сожалению, автомобили ВАЗ не всегда радуют своих владельцев, заставляя уделять много внимания ремонту или восстановительным работам.

Регулятор давления топлива

Так, одним из наиболее слабых звеньев является регулятор давления топлива. Из-за низкого качества бензина он часто выходит из строя, заставляя делать проверку регулятора давления топлива ВАЗ и выполнять его замену. Остается лишь узнать, как диагностировать неисправность и проверить работоспособность устройства.

Назначение этого небольшого устройства

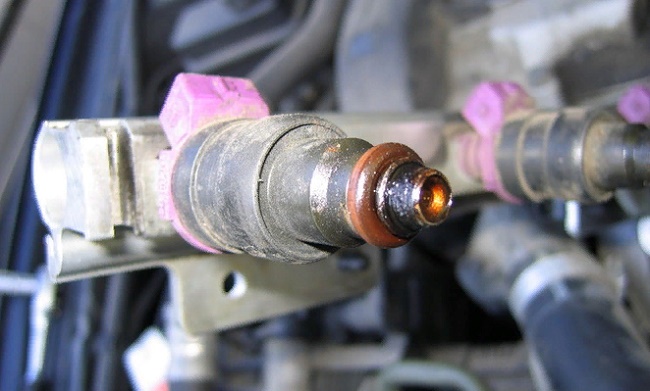

Система автомобиля устроена таким образом, что топливо идет через форсунки к впускному коллектору

При этом очень важно, чтобы давление не менялось. В свою очередь регулятор производит точный расчет объема подаваемого бензина

Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки. При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе.

Снижение мощности, сбои в работе силового узла, повышение расхода – все это признаки неисправности регулятора давления топлива (подробнее об этом поговорим немного ниже). При этом задача автолюбителя – вовремя диагностировать проблему и точно определить, неисправен регулятор давления топлива или же проблема в другом.

Главный признак проблемы – появление сбоев в работе авто. Так, можно выделить следующие симптомы неисправности регулятора давления топлива:

1. Проблемы с заводкой двигателя. Стартер вращается, но двигатель не «поддерживает» его старания;
2. существенно снизилась мощность. Как правило, это сразу заметно в процессе разгона транспортного средства или при движении под гору;
3. двигатель нестабильно работает на холостых оборотах. При этом время от времени он может глохнуть (к примеру, на перекрестке);
4. повышается расход топлива.

Причины может быть две:

• Выход из строя клапана;
• клапан просто не держит.

Вышел из строя клапан регулятора. В этом случае лишнее топливо не выливается в бак, а создается повышенное давление от 2,5 кг/см2 и более. Такая проблема неизменно сказывается на объеме топлива, впрыскиваемого в камеру сгорания. В итоге повышается расход топлива, да и сам бензин сгорает не полностью.

Клапан не держит. В этом случае происходит постоянное «шатание» топлива по системе. Как следствие, снижается напор, а при увеличении оборотов двигателя возникает явный дефицит топлива.

В такой ситуации существенно падает мощность и приемистость силового узла. Кроме этого, во время заводки необходимо долго крутить стартером, чтобы создать необходимое давление.

Особенности проверки регулятора топлива

Для решения проблемы важно знать, как проверить регулятор топлива. Сделать это можно с помощью обычного манометра

Здесь все просто. Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен.

При этом замеры должны производиться в четырех разных режимах:

• В момент включения зажигания. Номинальный параметр – «три» атмосферы;
• при измерении на холостом ходу – 2,5 атмосферы;
• в случае передавливания шланга обратного тока – 7 атмосфер;
• при демонтированной шлангочке с регулятора давления – 3,3 атмосферы.

Если измеренный параметр не соответствует указанным данным или не повышается вовсе, то устройство неисправно. В такой ситуации достаточно разобраться, как поменять регулятор давления топлива и выполнить замену.

Будьте внимательны к своему автомобилю, своевременно реагируйте на возникшие проблемы, проводите диагностику и делайте ремонт. Только так можно продлить жизнь своего автомобиля ВАЗ и уберечься от больших затрат в будущем. Удачи на дорогах и конечно же без поломок.

(5 голос, средний: 3,40 out of 5) Loading.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.

Заменить на новый или нет

Если неисправность касается механической части, у автомобилиста два способа решения проблемы. Первый — покупка ремкомплекта. Он включает в себя все необходимые детали, которые могут сломаться в насосе. Второй — замена элемента целиком на новый. Это более верный и надежный способ. Но стоит учесть, что погружные насосы стоят очень дорого. Среди производителей на рынке присутствуют как оригиналы, так и аналоги.

Специалисты советуют покупать насосы и «Масума». Производительность данных элементов составляет 130 литров в час. Этого вполне хватает как для легковых автомобилей, так и для микроавтобусов и рамных внедорожников. Цена — в районе двух с половиной тысяч рублей. Также при замене насоса, устанавливается новый топливный фильтр. Среди хороших производителей о

При замене фильтра обратите внимание на стрелку. Она указывает направление топлива

Если перепутать местами, на форсунки поступит вся грязь из бака.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

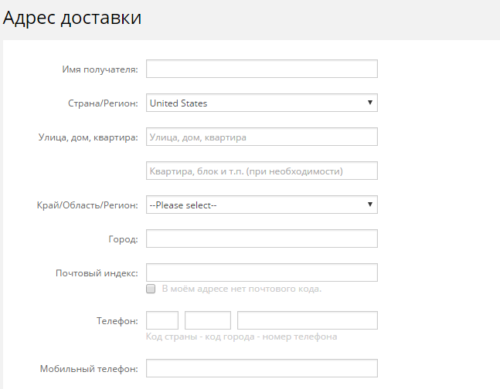

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

• манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
• шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
• 2 — 4 хомута для закрепления шлангов
• отвертку и плоскогубцы
• колпачок для скручивания ниппелей в автомобильных шинах
• емкость, желательно широкую, для сбора топлива при его стравливании в ТР
• ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

• при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
• в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
• с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
• с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
• при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
7. С помощью бензонасоса подкачать топливо в ТР.
8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Вашего автомобиля необходимо добраться в автомастерскую и заплатить 500 рублей. А можно приобрести топливный манометр и адаптер ценой около 1500 рублей и сделать всю эту операцию своими руками. А можно и поколхозить! Подробнее ниже.

На видео ниже измеряется давление в топливной рампе при помощи обычного шинного манометра:

Функции работы регулятора давления топлива

Функцией РДТ является сохранение оптимального напора топлива в форсунках двигателя. Этот элемент независимо от интенсивности нагрузки на агрегат поддерживает требуемое давление.

Когда увеличиваются или уменьшаются обороты мотора количество потребляемого топлива может либо расти, либо снижаться. Чтобы на высоких оборотах не образовывалась обедненная смесь, а на низких – слишком обогащенная, система оснащается вакуумным регулятором.

Еще одна польза от регулятора – компенсация избыточного давления в рейке. Если бы ТС не оснащалось этой деталью, происходило бы следующее. Когда через впускной коллектор поступает количество воздуха меньше положенного, но при этом напор остается прежним, блок управления просто изменял бы время распыления горючего (или уже готовой ВТС).

Однако в этом случае не удается полностью достичь компенсации чрезмерного напора. Излишнее топливо все равно должно куда-то деваться. В бензиновом моторе избыток бензина зальет свечи. В других случаях смесь будет сгорать не до конца, из-за чего в выхлопную систему будут удаляться частички несгоревшего топлива. Это значительно увеличивает «прожорливость» агрегата и снижает экологичность автомобильного выхлопа. Последствия тому могут быть самые разные – от сильной копоти во время езды до поломки катализатора или сажевого фильтра.

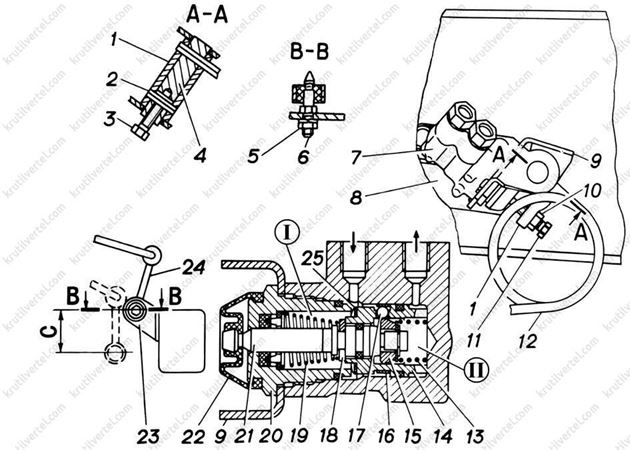

Регулятор давления

Регулятор давления корректирует давление тормозной жидкости в заднем контуре в зависимости от загрузки автомобиля, что облегчает работу гидроагрегата АБС и предотвращает занос автомобиля при интенсивном торможении в случае отказа АБС или ее отсутствии.

Рисунок 7.6:

Регулятор давления:

• I, II – полости регулятора;
• С=28-32 мм (для автобусов 4х2);
• С=36-40 мм (для автобусов 4х4);
• С=33-37 мм (для автомобилей скорой медицинской помощи (СМП) 4х2);
• С=42-48 мм (для СМП 4х4);
• С=13-17 мм (для остальных автомобилей);

1. нажимной рычаг;
2. штифт;
3. фиксирующий болт;
4. ось нажимного рычага;
5. гайка;
6. ось;
7. корпус;
8. кронштейны регулятора;
9. кронштейны регулятора;
10. контргайка;
11. регулировочный болт;
12. нагрузочная пружина;
13. пружина;
14. гильза поршня;
15. управляющий конус;
16. прижимная пружина;
17. шарик;
18. упорная скоба;
19. возвратная пружина;
20. втулка;
21. поршень;
22. защитный чехол;
23. кронштейн моста;
24. стойка;
25. пружинная шайба

Регулятор крепится к левому лонжерону рамы через кронштейн 8 (рис. 7.6), а через нагрузочную пружину 12 и стойку 24 связан с задним мостом автомобиля. Нагрузочная пружина верхним коротким концом через нажимной рычаг 1 действует на наружный конец поршня 21, а длинным концом через стойку 24 соединена с кронштейном 23, приваренным к заднему мосту автомобиля.

Регулятор давления состоит из корпуса 7, в который установлена гильза 14 и ввернута втулка 20.

Ступенчатый поршень 21 перемещается во втулке и гильзе, при этом в полости I, постоянно связанной с главным цилиндром, находится часть поршня малого диаметра, а в полости II, постоянно связанной с колесными цилиндрами задних тормозных механизмов – большего диаметра. На поршне закреплен управляющий конус 15, который воздействует на шарик 17, находящийся в отверстии гильзы 14. Шарик удерживается пластинчатой пружиной 16.

Нагрузочная пружина 12, усилие которой прямо пропорционально загрузке автомобиля, определяет начало включения регулятора, а разность диаметров поршней – корректировку давления жидкости, поступающей к задним тормозным механизмам.

До вступления в действие регулятора значения давления жидкости в полостях I и II одинаковы, так как под действием пружины 19 и нагрузочной пружины 12 поршень 21 через упорную скобу 18 прижат к гильзе 14, а шарик 17 поднят от седла управляющим конусом 15, что и обеспечивает свободный проход жидкости из полости I в полость II.

При торможении значения давления жидкости в полостях I и II будут одинаковы до тех пор, пока сила давления на больший диаметр рабочего поршня 21 (полость II) не превысит сумму сил пружин 12 и 19 и давления жидкости на площадь, образованную между большим и малым диаметрами поршня (полость I). В этом случае поршень переместится влево (по рисунку), управляющий конус 15 отойдет от шарика 17, который переместится в седло гильзы 14, чем разобщит полость I с полостью II. С этого момента давление жидкости в полости II, поступающей к задним тормозным механизмам, будет расти медленнее и при этом будет меньше, чем в полости I.

При снятии усилия с тормозной педали давление в полости I упадет, поршень 21 возвратится в исходное положение (на рисунке вправо), а управляющий конус, подняв шарик, откроет доступ жидкости из полости II в полость I.

Гильза 14 поршня под действием давления в полости II передвинется влево (по рисунку), и шарик 17 отойдет от седла под действием управляющего конуса 15, открыв доступ жидкости из полости II в полость I.

После падения давления жидкости гильза поршня 14 и поршень 21 под действием возвратной шайбы 25 и пружины 19 вернется в исходное положение.

Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

• при включении зажигания давление должно быть 3 атмосферы;
• на холостых оборотах – 2,5;
• при передавливании шланга оттока топлива – 7;
• при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

Признаками неисправности регулятора давления топлива могут быть: – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – повышенная или пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – рывки и провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СО и СН в отработавших газах.

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный).

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание на то, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку

2. С помощью металлического защитного колпачка вентиля шины выверните из штуцера золотник (такой же, как в шине).

3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см2 ).

4. Отсоедините вакуумный шланг от регулятора давления — давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.

5. Снизьте давление в системе питания (см. «Снижение давления в системе питания » в подразделе «Система питания»).

6. Снимите вакуумный шланг с регулятора давления топлива.

7. Отверните гайку крепления трубки слива топлива к регулятору давления топлива.

8. Выверните два болта крепления регулятора давления к топливной рампе.

9. Выведите штуцер регулятора из отверстия в топливной рампе…

10. …и снимите регулятор с трубки слива топлива.

11. Если уплотнительное кольцо регулятора давления топлива осталось в рампе, извлеките его…

12. …и наденьте на регулятор перед установкой. Потерявшее упругость или надорванное уплотнительное кольцо замените.

13. Установите регулятор в порядке, обратном снятию.

Что такое РДТ и его назначение

Регулятором давления топлива называется такой механизм, который служит для поддержания требуемого давления в топливной системе. Инжекторные агрегаты в отличие от карбюраторных, осуществляют впрыск топливно-воздушной смеси в цилиндры под определенным давлением. Для создания этого давления используется электрический бензонасос. Чтобы формируемое в системе давление не было избыточным, в конструкции используется регулятор.

РДТ на Ланосе являет собой клапан мембранного типа, который перемещается под воздействием избыточного давления топлива и разрежения воздуха. С другой стороны клапана находится прижимная пружина впускного коллектора. Главная задача этого устройства в том, чтобы обеспечивать поддержание оптимального давления в топливной системе, что в итоге проявляется в виде стабильной работы ДВС. Если регулятор выходит из строя, то итог такой поломки проявляется в виде неработоспособности инжекторного мотора. Наиболее распространенная поломка механизма заключается в ослаблении пружины, что приводит к нагнетанию недостаточного давления.

Количество горючего, впрыскиваемого в цилиндры, зависит от давления, формируемого в топливной рампе, а также от продолжительности импульса открытия форсунок и разрежения воздуха в коллекторе впуска. За измерение разрежения воздуха в коллекторе отвечает датчик абсолютного давления

Многие не понимают принципа работы РДТ, поэтому уделим особое внимание рассмотрению этого вопроса

Принцип работы регулятора давления топлива

Работает регулятор давления топлива по следующему принципу. ТНВД создает напор, топливо по магистрали поступает в рампу, в которой расположен регулятор (зависит от типа ТС).

Когда объем перекачиваемого горючего превышает его потребление, давление в системе повышается. Если его не сбросить, рано или поздно контур разорвется на самом слабом звене. Чтобы предотвратить такую поломку, в рейке установлен регулятор (еще бывает расположение в бензобаке), который реагирует на чрезмерное давление и открывает отвод в контур обратки.

Топливо просачивается в шланг топливной системы, и поступает обратно в бак. Помимо сброса излишнего давления РДТ реагирует на вакуум, который создается в коллекторе на впуске. Чем выше будет этот показатель, тем меньший напор будет выдерживать регулятор.

Эта функция необходимо для того чтобы мотор расходовал меньше топлива, пока работает при минимальной нагрузке. Но как только дроссельная заслонка открывается сильнее, разрежение уменьшается, из-за чего пружина стала жестче, и давление повышается.

Расположение в конструкции автомобиля

Схема расположения регулятора давления топлива в системе

• впускная – канал подачи из топливного бака в систему питания;
• обратная выпускная – канал слива избытка топлива (сброса давления).

В такой системе при открытии регулятора избыток топлива попадает в обратную магистраль, а затем в топливный бак. Эта схема имеет некоторые недостатки:

• сложность конструкции и необходимость установки дополнительного трубопровода;
• нагрев излишков топлива при попадании в рампу, что усиливает испарения, образующиеся в баке.

При размещении регулятора давления топлива напрямую в баке требуемое количество рабочей жидкости с заданным уровнем компрессии сразу поступает в двигатель без использования дополнительной магистрали. При этом излишки сбрасываются также прямо в бак, но они не попадают в моторный отсек, что исключает их нагрев.

Постоянная разница давлений при этом устанавливается относительно атмосферного, а учет величины разрежения во впускном коллекторе реализуется за счет изменения продолжительности впрыска.

Неисправности РДТ на Ланосе

Часто рассматриваемый элемент остается без должного внимания, что в итоге приводит к развитию множества проблем с работой двигателя. Мало кому известно о том, что неисправный регулятор давления топлива способствует возникновению следующих негативных последствий:

1. Двигатель не развивает максимальные обороты
2. Снижается мощность
3. Нестабильность холостого хода
4. Проблемы с запуском ДВС
5. Дергание автомобиля

При этих симптомах следует незамедлительно прибегнуть к проверке РДТ на Ланосе. Различают следующие виды неисправностей регулятора:

• Не держит давление — это когда клапан открывается при минимальном давлении, и при этом топливо возвращается в бак. Происходит такая поломка в случае «проседания» пружины, воздействующей на мембрану. Двигателю не хватает горючего, поэтому обнаруживается появление провалов и потери мощности
• Подклинивание — это когда клапан при создании высокого давления топлива в системе не открывается или наоборот, он постоянно открыт, и насос постоянно пытается накачать горючее. Автомобиль при этом будет дергаться во время резкого нажатия на педаль акселератора
• Заклинивание в закрытом положении — когда клапан вовсе не срабатывает, и давление топлива в системе постоянно увеличивается. В этом случае увеличивается расход топлива, что происходит посредством нагнетания давления величиной свыше нормы от 2,5 до 3 кг/см2 или 2,5-3 атмосферы (300 кПа). Чем выше давление, тем выше расход горючего, что обусловлено смешиванием большего количества топлива с меньшим объемом воздуха
• Не герметичность мембраны — если снижается герметичность мембраны, то в результате бензин поступает в вакуумную камеру, откуда происходит его подсос в коллектор. Если своевременно не заменить устройство, то количество бензина, поступающего в коллектор, будет увеличиваться. Снимите вакуумный шланг, чтобы проверить наличие пропускание горючего через мембрану

Эксплуатировать автомобиль с неисправным РДТ крайне опасно, так как любые виды его поломки способствуют не только нестабильной работе мотора, но и скорейшему выходу из строя бензонасоса, форсунок, топливной рампы и т.п. Если имеются подозрения на неисправность РДТ на Ланосе, то перед тем как производить замену, понадобится проверить его, и убедиться в поломке.

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

В последнее время портал Алиэкспресс пользуется большой популярностью. Это не удивительно — там можно купить все, что душе угодно, причем по очень приятным ценам. Те, кто заказывал товары из Китая еще лет 5-6 назад, несомненно помнят огромные сроки доставки товара (до полугода), проблемы на таможне, и прочие неприятности. Теперь же сроки доставки в страны СНГ сократились до двух-трех недель, стало больше способов оплаты товара, сайт стал более простым и удобным для покупателя.

Огромное количество автолюбителей заказывают на Алиэкспресс детали для своих авто. Купить можно все. Не исключение и регуляторы давления топлива — для любой марки. Чтобы совершить покупку, необходимо выполнить следующие действия:

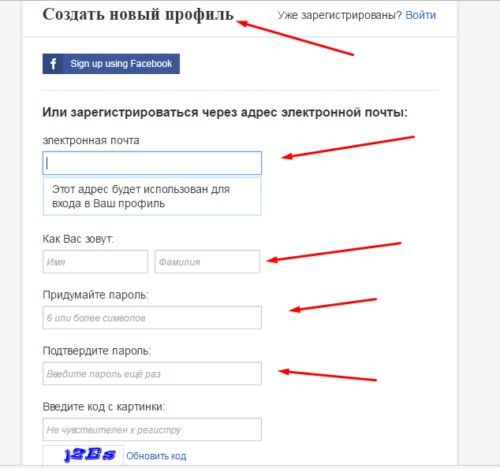

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

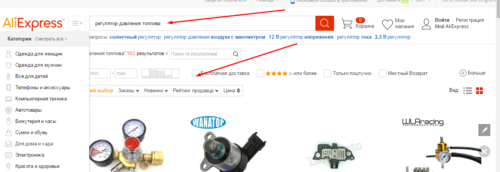

Далее приступаем к поиску нужного объекта. В строке поиска набираем нужное название товара, отмечаем галочкой чекбокс «бесплатная доставка»:

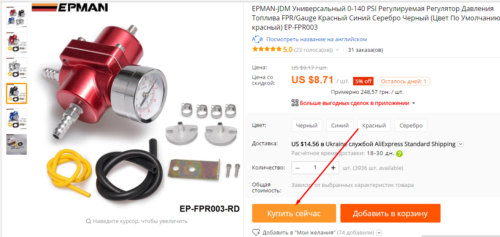

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:
