Как правильно проверять РДТ

Для того чтобы самостоятельно проверить давление в системе, а следовательно, и корректность работы регулятора, необходимо взять манометр, предельное давление в котором равняется до 10 атмосфер. Не стоит использовать прибор с большей шкалой, так как его показания будут иметь серьезную погрешность. Он подключается между штуцером и топливной трубкой:

• предварительно выключите и остудите мотор;
• найдите под капотом топливную рампу;
• уберите пробку со штуцера давления топлива;
• открутите ниппель штуцера любим золотником;
• протрите поверхности, если под действием остаточного давления появились брызги топлива;
• натяните шланг диаметром до 9 миллиметров на штуцер и зафиксируйте его хомутом;
• второе отверстие шланга присоедините к манометру.

Далее вам потребуется помощник, ведь показания с манометра нужно считывать в один из четырех моментов:

• при включении зажигания давление должно быть 3 атмосферы;
• на холостых оборотах – 2,5;
• при передавливании шланга оттока топлива – 7;
• при демонтированном шланге на РДТ – 3,3.

Если на вашем ВАЗ-2115 при замерах получаются иные показатели, то необходимо заменить регулятор на новый. Для этого достаточно обнаружить его в системе, провести демонтаж, а затем вернуть топливопровод в исходное состояние. В ВАЗ-2115, двигатель которых имеет 8 клапанов или иную систему, РДТ монтируется в самом конце топливной рейки.

Важно проверить целостность топливной системы. Если в ней обнаружены течи, то показаниям манометра верить не стоит

После проверки в разных условиях стоит заглушить двигатель и снова взглянуть на манометр, давление должно быть в пределах 0,7 атмосферы. Если давление полностью упало, то проблема точно в регуляторе.

Помните, что регулятор обойдется вам гораздо дешевле, чем масштабный ремонт топливной системы или двигателя. Именно к таким глобальным поломкам может привести вышедший из строя РДТ. Стоимость этой запасной части от 500 рублей. Окончательная цена ремонта зависит от того, запасную часть какого производителя вы приобретете. Дешевле всего обходятся стоковые детали производства Тольятти, а дороже – комплектующие BOSCH.

Признаками неисправности регулятора давления топлива могут быть: – неустойчивая работа двигателя; – двигатель глохнет на холостом ходу; – повышенная или пониженная частота вращения коленчатого вала на холостом ходу; – двигатель не развивает полной мощности, недостаточная приемистость двигателя; – рывки и провалы в работе двигателя при движении автомобиля; – повышенный расход топлива; – повышенное содержание СО и СН в отработавших газах.

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный).

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание на то, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку

2. С помощью металлического защитного колпачка вентиля шины выверните из штуцера золотник (такой же, как в шине).

3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см2 ).

4. Отсоедините вакуумный шланг от регулятора давления — давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.

5. Снизьте давление в системе питания (см. «Снижение давления в системе питания » в подразделе «Система питания»).

6. Снимите вакуумный шланг с регулятора давления топлива.

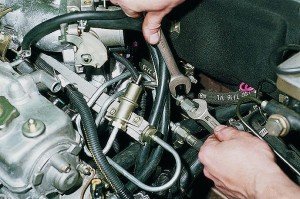

7. Отверните гайку крепления трубки слива топлива к регулятору давления топлива.

8. Выверните два болта крепления регулятора давления к топливной рампе.

9. Выведите штуцер регулятора из отверстия в топливной рампе…

10. …и снимите регулятор с трубки слива топлива.

11. Если уплотнительное кольцо регулятора давления топлива осталось в рампе, извлеките его…

12. …и наденьте на регулятор перед установкой. Потерявшее упругость или надорванное уплотнительное кольцо замените.

13. Установите регулятор в порядке, обратном снятию.

Возможные неисправности РДТ

Учитывая, что конструкция регулятора давления механическая, нарушения в его работе могут возникать достаточно часто. К наиболее распространенным неисправностям устройства можно отнести:

• ослабевание пружины мембраны;
• заклинивание (подклинивание) клапана;
• засорение регулятора;
• нарушение герметичности места соединения регулятора и корпуса рампы.

Ослабевание пружины мембраны приводит к тому, что клапан не справляется с давлением воздуха, поступающего с впускного коллектора. В результате этого напор и количество поступающего топлива снижаются.

Заклинивание клапана приводит к неконтролированной подаче горючего в коллектор и его «отходу» в топливопровод. В этом случае увеличивается расход бензина, а мотор перестает нормально запускаться из-за перебоев с подачей горючего.

Аналогичные признаки неисправности можно наблюдать и при засорении регулятора. Грязь и отложения снижают пропускные способности системы, в результате чего давление топлива существенно снижается, двигатель «захлебывается», а нормальный холостой ход пропадает.

При нарушении герметичности места соединения регулятора с рампой давление воздуха может падать, что опять же приведет к снижению напора горючего.

Что такое колдун на ВАЗ 2114 и где он находится?

Столь странное название «колдун» получил у автовладельцев регулятор тормозных усилий. Это устройство впервые появилось в 1970 году. Наверное, это не случайно, потому что от этого механизма зависит поведение автотранспортного средства на дороге: длина тормозного пути, занесет ли машину на повороте и насколько. В процессе торможения нагрузка на переднюю и заднюю ось распределяется неравномерно, поэтому, чтобы выровнять усилие между осями для эффективного торможения требуется динамическая поправка процесса торможения. Эту коррекцию выполняет регулятор тормозных усилий. Эта небольшая деталь не позволяет задним колесам блокироваться раньше передних, и тем самым исключает занос машины во время торможения. При неисправном, или неправильно отрегулированном колдуне машина может даже перевернуться. На нижнем рисунке изображено устройство тормозного регулятора. А ниже его схематическое изображение: Регулятор тормозного момента на ВАЗ 2114 находится под кузовом сзади, со стороны левого заднего колеса, около балки задней подвески. На ВАЗ-2107 и других «классических» моделях этот механизм тоже имеется, но расположен с правой стороны. В новых транспортных средствах, оснащенных антиблокировочным устройством и электронным распределением усилий тормозов EBD, колдун не используется. Понимание того, как работает колдун, поможет автовладельцу правильно его настроить и в дальнейшем эксплуатировать. Колдун распределяет тормозные усилия следующим образом: во время резкого торможения перед прижимается к низу, а задняя часть задирается. При этом шток перемещается и тем самым закрывает поступление тормозной жидкости к цилиндрам задних тормозов. Пружинка сдерживает клапан, не давая ему закрыться целиком, поэтому задняя блокировка колес срабатывает, но немного позднее передних. В идеале, задние колеса должны тормозить через полсекунды после передних.

Диагностика системы

Итак, электронный блок вывел на дисплей код «Р0087». Сначала нужно определить, с каким из элементов возникли проблемы.

Проводка.

Первым, что можно сделать – проверить соединения проводки, подходящей к элементам топливной системы. Возможно, что какой-то из проводов окислился или оборвался.

Если с проводкой все нормально, а зачистка клемм к результатам не привела, следует проверить один за одним все элементы топливной системы.

Топливный насос.

Сначала производится проверка состояния топливного насоса. Одной из причин появления такой неисправности является сильное засорение топливного фильтра, из-за чего насос не способен обеспечить должную производительность.

На СТО топливный насос могут проверить при помощи манометра, какое он давление создает.

Топливные магистрали.

Если насос подозрений не вызывает, следующими проверяются топливные магистрали на наличие подтеков.

Проверяются как магистрали, так и штуцера, которыми они подсоединяются к элементам системы.

Во время этой проверки стоит поинтересоваться состоянием топливного фильтра тонкой очистки.

После проверки магистралей диагностируют состояние датчика и клапана давления, установленные на рампе.

ТНВД.

На дизельных авто следующим проверяется топливный насос высокого давления (ТНВД), а у инжекторных бензиновых автомобилей бензонасос высокого давления.

В бензиновых автомобилях с системами FSI, GDI и ряде других (все, что с непосредственным впрыском) оснащаются двумя насосами — небольшого давления (тот который размещается в баке), а также насосом высокого давления (размещается возле ГБЦ, поскольку привод у него от распредвала). В тексте выше речь идет про бензиновый насос высокого давления, который находится возле распредвала.

Но эту проверку выполнить самому невозможно, поскольку продиагностировать его можно только на специальном стенде.

Форсунки.

Последними проверяются форсунки. Они могут не удерживать топливо, и оно постоянно будет поступать в цилиндры, при этом нужное давление топлива удерживаться не будет.

Но топливные форсунки тоже проверяются на специальном стенде.

Таким способом можно выявить элемент, который стал причиной появления такой неисправности.

Наиболее распространенные причины ошибки Р0087 у разных типов автомобилей.

Это описана полная проверка топливной системы для выявления причины появления кода ошибки Р0087. Однако не всегда требуется полная проверка системы.

У каждой автомобильной марки, будь то Форд, Ситроен, Ауди или Пежо, в топливной системе есть слабые места, особенно это касается дизелей и инжекторов с непосредственным впрыском.

Одним из самых слабых мест является ТНВД, а также его привод, в частности, толкатель, и большинство случаев возникновения падения давления в рампе связано с этим узлом.

У авто, не оснащенных такой топливной системой, виной появления кода Р0087 часто является датчик давления топлива в рампе, а также проводка, идущая к нему.

Принцип работы регулятора на Ланосе

В народе регулятор называют обратным или перепускным клапаном, назначение которого многие водители не до оценивают. Называют это устройство обратным клапаном по причине того, что избыточное давление горючего сливается обратно в бак. Чтобы разобраться с принципом работы детали, понадобится представить себе ее внутреннюю конструкцию. Схема регулятора топлива представлена на фото ниже.

Имея визуальное представление о конструкции РДТ, рассмотрим особенности его функционирования. Устройство разделено на две части или камеры — топливную и вакуумную (их еще называют пружинная или диафрагменная). Пропускная мембрана располагается внутри между вакуумной и топливной полостью, и реагирует на давление топлива и воздуха в коллекторе. Топливная камера заполнена бензином под высоким давлением.

Работа РДТ начинается после включения зажигания, когда насос закачивает топливо из бака в магистраль. Горючее поступает изначально в рампу, а затем и внутрь устройства через специальный впускной канал (соединение с рампой). При заполнении топливной камеры горючим, происходит толкание мембраны. С другой стороны (вакуумной камеры) мембрана прижата пружиной и давлением впускного коллектора (соединяется при помощи шланга). Когда давление горючего в камере регулятора выше усилия пружины, происходит смещение мембраны с открытием клапана. Через открывающийся клапан по каналу избыток топлива поступает в обратно в бак по каналу «обратки».

Регулятор давления работает не только от избыточного давления топлива, нагнетаемого бензонасосом, но еще и за счет разрежения двигателя, то есть при повышении или понижении нагрузки. Когда нагрузка на ДВС растет, то разрежение уменьшается (абсолютное давление возрастает под нагрузкой ДВС и давит на мембрану), и клапан при этом закрывается, увеличивая давление топлива в системе. Если нагрузка на двигатель увеличивается (например, при движении вверх), то происходит увеличение давления топлива в системе, что обусловлено повышением расхода горючего.

Когда разрежение увеличивается (абсолютное давление падает при снижении нагрузки), то клапан открывается за счет смещения мембраны, осуществляя при этом стравливание избыточного количества топлива, возвращающегося в бак.

Это интересно!Если говорить простыми словами, то РДТ обеспечивает уравновешивание давления топлива, поступающего на форсунки, при разной нагрузке двигателя.

Процесс замены регулятора на Самаре-2

Демонтаж РДТ допускается осуществлять исключительно при холодном ДВС. Выполняется процесс снятия регулятора по схеме, приведенной далее:

• от аккумуляторной батареи отбрасывается минусовой провод;
• демонтируются гайки, которые находятся на сливной трубке (при этом происходит уменьшение давления в системе, и чтобы оно происходило нормально, штуцер шланга желательно придерживать рукой);
• используя резиновое кольцо, соединяем трубочку и шайбу;
• после этого следует убрать прижимную планку, демонтировав крепящий ее винт.

Затем нужно слегка ослабить гайку, предназначенную для поддержки трубы слива и РДТ, и открутить крепеж, соединяющий рампу и регулятор. Аккуратно выполнив данную операцию, можно полностью открутить гайку и убрать с рампы нужное нам устройство.

Установка нового регулятора выполняется по обратной схеме. Думается, подобный процесс у более-менее опытного водителя особых затруднений не вызовет. Если же вы думаете, что не справитесь с монтажом РДТ, просто обратитесь на ближайшую станцию техобслуживания.

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Замена регулятора

Снимается регулятор только при холодном моторе. При нахождении мотора в состоянии работы, внутри сохраняется топливное давление, поэтому до начала процедуры замены показатели напора нужно понижать.

Замена регулятора давления топлива ваз 2114

Открепляется клемма провода « — » от аккумулятора. Снимается вакуумный шланг. Снимаем гайки сливной трубки, аккуратно понижая уровень давления. В период проведения процедуры придерживайте штуцер шланга. Скрепляем шайбу и трубочку посредством кольца из резины. Отсоединяем винт, крепящий прижимную планку, и убираем ее. Немного откручиваем гайку, держащую регулятор и трубку слива. Отсоединяем винты крепящие регулятор к рампе

Осторожно отсоединяем гайку, и регулятор снимаем с рампы. Крепим регулятор таким же методом, но в другом порядке

Уход за системой

Система питания ваз 2114 — довольно надежная, но вместе с тем — хрупкая конструкция

При ее эксплуатации важно следить, чтобы все составляющие были надежно соединены друг с другом, трубы топливной магистрали не имели искривлений, а шланги — протечек

Кроме этого, периодически (хотя-бы раз в год) следует демонтировать и очищать датчик горючего, расположенный в баке и соединенный с помпой.

Вызвано это тем, что он:

1. Отличается большой хрупкостью.
2. Подвергается перепадам температур.
3. Подвергается влиянию конденсата.
4. Активно окисляется при любой негерметичности системы.

Что же касается остального топливного тракта, то уход за ним заключается в использовании качественного горючего, периодической очистке, своевременной замене фильтров, а также промывке форсунок, производить которую необходимо не реже каждых 30.000 км.

Выполнить эту операцию можно практически на любом автосервисе, причем осуществляться она может двумя различными способами:

• промывкой специальным очистителем;
• очисткой ультразвуком.

Ни тот, ни другой способ не требует демонтажа форсунок или разборки топливной системы, что очень удобно. При этом, ультразвуковая очистка является более кардинальным решением — она может «вернуть к жизни» даже форсунки, не поддающиеся очистке специальной жидкостью.

В завершение стоит еще раз отметить очевидный факт — лучше своевременно проводить очистку и небольшой ремонт элементов топливной системы, чем впоследствии выполнять их дорогостоящую замену.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Снимаем рампу для чистки форсунок

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

Схема топливной системы Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе. Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Замена

Процесс замены

Следуя пошагово согласно инструкции, вы сможете без особых проблем самостоятельно извлечь и установить новый регулятор давления горючего.

1. Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
2. При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
3. Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.
4. Демонтируйте вакуумный шланг.
5. Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
6. Трубка и шайба соединяются между собой обычным резиновым кольцом.
7. Откручивается винт, который удерживает прижимную планку.
8. Теперь эту самую планку можно убрать в сторонку на некоторое время.
9. Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
10. Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
11. Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
12. Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Обязательно проверьте давление горючего в форсунках при выключенном двигателе, включенном зажигании и электрическом бензонасосе. При нормальной работе устройства, давление должно составлять около 300 кПа. Если проверенный вами уровень оказался ниже нормы, это может привести к нарушению функциональности всей системы питания двигателя. Потому будьте аккуратны, делайте работу пошагово, не забывайте о значимости каждого этапа ремонта.

https://youtube.com/watch?v=h5e-ca4cw_Y

Самостоятельно заменить устройство, регулирующее давление топлива, не составит особого труда. Учтите только, что для оптимальной работы двигателя после замены, вам потребуется не только соблюдать последовательность работы и делать все максимально грамотно, но и использовать в качестве замены новое, качественное устройство. Регулятор стоит не дорого, потому подобный ремонт не повлечет серьезные расходы на ваш ВАЗ 2114.

 Загрузка …

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Назначение РДТ

По своей сути это устройство — защитный клапан, имеющий мембранный тип. Он фиксируется в топливной рампе в комплексе с форсунками транспортного средства. Задача данного элемента — поддержка оптимального уровня давления горючего в периоды, когда силовой узел меняет режим работы.

Кроме этого, регулятор корректирует нагрузки на мотор. К примеру, когда во впускной трубе повышается давление, РДТ поднимает давление топлива, а при послаблении, наоборот, снижает его. Что касается клапана устройства, то его задача — открытие, когда это нужно, и отправление обратно в бак лишнего топлива.

Таким образом, РДТ выполняет три ключевые функции:

• Способствует снижению уровня давления в ситуации его падении в трубе впуска;
• удерживает давление горючего в форсунках на должной величине;
• компенсирует нагрузки в разных режимах мотора.

Как поменять колдун

Для того, чтобы заменить испорченный колдун, потребуется для начала приобрести новый. Одним из лучших в этом роде считается тормозной регулятор от фирмы «ВИС». Кроме него потребуется также прикупить и канистру тормозной жидкости, поскольку в процессе ремонта может произойти ее значительная утечка из системы.

Для выполнения замены понадобится и соответствующий набор инструментов, в который входит:

• ключи «на 10» (крайне рекомендуется использовать специальные, предназначенные для выкручивания штуцеров тормозных трубок);
• ключи «на 13» (торцовый и накидной);
• отвертка с большим жалом или стальная лопаточка;
• щуп (подойдет также сверло или стальная пластинка толщиной 2 мм).

Регулировка колдуна ваз 2114

Сама замена и регулировка колдуна ваз 2114 должна осуществляться в следующем порядке:

Установить автомашину на эстакаду либо смотровую яму.
Очистить металлической щеткой штуцера трубок и остальные резьбовые соединения, после чего залить их керосином либо составом WD-40 и оставить так на некоторое время.
Подцепить отверткой либо лопаткой скобу-фиксатор рычага привода регулятора и снять ее.
Отсоединить и демонтировать рычаг колдуна.
Выкрутить штуцера при помощи специального ключа «на 10» и сразу заглушить их резиновыми заглушками (в случае, если стронуть штуцера с места не удалось, следует еще раз пролить резьбу «вэдэшкой» или керосином и подождать еще некоторое время, после чего повторить попытку).
Открутить от кузова две крепежных гайки колдуна при помощи ключа «на 13».
Снять колдун вместе с его кронштейном.
Отсоединить регулятор давления тормозов от кронштейна.
Закрепить на кронштейн новый колдун (затягивать болты до упора при этом не нужно).
Установить кронштейн с регулятором на прежнее место, подсоединить к нему трубки и закрутить штуцера.
Подсоединить к колдуну рычаг от задней балки и зафиксировать его при помощи скобы-фиксатора (важно проследить за тем, чтобы скоба надежно обхватила рычаг).

На этом установку колдуна можно считать завершенной, останется только выполнить прокачку тормозной системы.

Замена колдуна ваз 2114
