Настройка и регулировка гбо на карбюраторном моторе

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

• поколения механизма;
• количества регуляторов;
• топливной системы.

Товарный ряд производителя:

• Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
• Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
• Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

• Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
• После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

• при закручивании подача газа будет сбавляться редуктором;
• при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота  или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на  любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Далее следует закручивать винт на дозаторе до того момента, пока обороты не начнут меняться. Чтобы точно убедится в том, что обороты действительно меняются, рекомендуется в приблизительной «точке» изменения оборотов отпустить и затянуть винт на пол оборота или больше.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота

Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Сразу отметим, такие работы взрывоопасны! Без надлежащего опыта и навыков самостоятельно выполнять описанные ниже действия не рекомендуется! Обратитесь за помощью к квалифицированным специалистам!

1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Выбор котла для баллонного отопления

Котлы отопления на сжиженном газе

В настоящее время производители не выпускают узкопрофильные котлы отопления на баллонном (сжиженном) газе. Однако без предварительной модификации нельзя использовать оборудование, рассчитанное на природный газ.

Перед приобретением котла необходимо удостовериться, что в комплектацию входит набор для адаптации оборудования для пропана. В набор входят форсунки с более широким соплом и комплект крепления их к горелке. Процедуру переустановки можно выполнить самостоятельно только в том случае, если это предусмотрено конструкцией.

Есть несколько типов газовых котлов отопления на баллонном газе, которые отличаются эксплуатационным и техническими показателями:

• Тип горелки — открытая или закрытая. Лучше всего приобрести котлы теплоснабжения на баллоном газе с закрытой горелкой. Для их работы забор воздуха происходит с улицы с помощью коаксиальной трубы;
• Монтаж – настенный или напольный. Большинство моделей с мощностью до 24 кВт монтируются на стену;
• Количество контуров. Для теплоснабжения дачи газовыми баллонами можно приобрести недорогой одноконтурный котел. Если же в доме планируется постоянное проживание – рекомендуется купить двухконтурную модель с обеспечением горячего водоснабжения.

Предварительно рассчитать расход при теплоснабжении газовыми баллонами можно, ознакомившись с техническим паспортом оборудования. Однако зачастую производители дают максимальный расход при максимальной мощности оборудования. Чем ниже интенсивность работы горелки – тем меньше будет расходоваться топливо.

Наилучшими показателями работы обладают газовые котлы отопления на баллонном (сжиженном) газе с чугунным теплообменником. Он прослужит намного дольше, чем стальной.

Какое рабочее давление редуктора ГБО 4 поколения?

По общепринятому стандарту и допустимым нормам безопасного использования оборудования рекомендуется выставлять давление в редукторе на уровне от 0,8 до 1,6 атмосфер. Точный показатель определяется по совокупности факторов: мощность двигателя, потенциальный расход топлива, нагрузка, интенсивность использования и т. д.

Особенности настройки редуктора:

1. Если оборудование устанавливается на автомобиль с большим объемом двигателя (выше 2,5 л), то рекомендуется выставлять давление от 1,4 атм. Меньший показатель будет слишком слабым.
2. Чрезмерно высокое давление (1,6-1,8 атм) снижает эффективность работы форсунок, что замедляет скорость их срабатывания.
3. Заниженное давление (0,8-0,9 атм) негативно сказывается на ускорении транспортного средства при разгоне.
4. Давление ниже 1 атмосферы существенно упрощает калибровку.

Исходя из особенностей регулировки редуктора, получается, что средним допустимым значением является давление в диапазоне от 1 до 1,4 атмосфер в зависимости от характеристик силового агрегата авто, форсунок и других факторов.

Как подключить

Проверить подключение модуля (платы) к компьютеру можно до изготовления шнура. Для этого необходимо скачать и установить драйвер для вашей операционной системы с официального сайта производителя ЭБУ или с ресурсов занимающихся распространением ГБО оборудования. Там же скачивается программа для настройки ГБО.

Соединив плату адаптера к USB порту ноутбука/планшета, надо пройти по адресу «Диспетчер устройств» — «Порты» и проверить подключение.

Если появился значок восклицательного знака и ошибка «Код 10» причин может быть несколько:

• требуется перезагрузка системы Windows;
• чип платы поддельный.

В последнем варианте нужно найти в интернете драйвер (методом подбора) без проверки на подлинность чипа и установить его.

После установки и запуска программы для регулировки блока управления, следует подключить кабель с ноутбуком к ЭБУ газового оборудования. Если программа показала «не подключен контроллер», значит необходимо поменять коннекторы TXD и RXD местами.

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

• стандартный набор торцевых бит и головок;
• плоскогубцы;
• WD-40;
• электрическая дрель;
• набор сверел по металлу;
• метчик резьбы (под резьбу форсунок);
• герметик и фиксатор резьбы;
• набор отверток (включая отвертки типа torx);
• динамометрический ключ (желательно);
• запасные болты, гайки и гровер-шайбы (желательно).

Последующий алгоритм действий и полезные рекомендации

К газовому редуктору подключается газовая магистраль, состоящая из медных или пластиковых трубок разного диаметра. Производятся врезка и установка ВЗУ, которое после подключается к мультиклапану. Сами магистрали крепятся к кузову при помощи различных креплений типа: скоб, саморезов и хомутов. Прокладка магистрали весьма важный этап, поскольку от качества выполненной работы и правильности ее выполнения зависит в первую очередь ваша безопасность, а также безопасность окружающих. Газовая магистраль должна прокладываться подальше от нагревающихся частей, а также мест где происходит трение или вибрация. Также недопустима прокладка магистралей в непосредственной близости с высоковольтными проводами, а также другими источниками высокого напряжения. Интервал между креплениями не должен превышать 70 см.

В последнюю очередь подключается проводка и питание редуктора, причем схема подключения индивидуальна для каждого редуктора и класса ГБО

Единственное, что важно — это соблюдать при этом правила установки, а также технику безопасности. Вместо изоленты рекомендуется использовать термоусадку, она стойка к перепаду температур и со временем не разрушается

Правильно установленный газовый редуктор будет исправно работать, обеспечивая надежную работу газобаллонного оборудования и всего силового агрегата. Правильная установка — залог безотказной работы редуктора-испарителя без необходимости проведения ремонтных работ. Кроме того, от установки и настройки редуктора во многом зависит расход газового топлива.

У меня все, соблюдайте эти несложные правила и уверен у вас никогда не возникнет проблем, связанных с некорректной работой редуктора

Спасибо за внимание, до новых встреч на ГБОшнике

Сборка кабеля

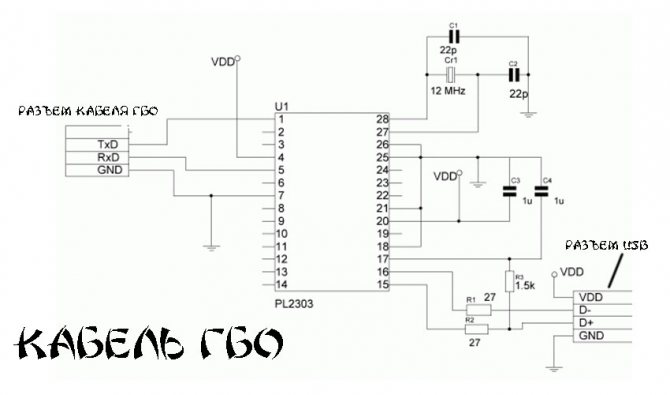

Рассмотрим изготовление кабеля диагностики ГБО своими руками для подключения ноутбука к газовым «мозгам» на примере шнура ГБО для одной из популярных моделей мозгов польской фирмы Stag.

Составляющие элементы

Собственно сам диагностический кабель для ГБО состоит из:

Разъема для подключения к колодки «газовых» мозгов (в нашем случае это стандартный ) 4-х пиновый влагозащищенный автомобильный разъем который можно купить в авто/радиомагазине или заказать с Aliexpress, как это сделали мы. Цена одного разъема составила около 60 центов.

Далее нам потребуется еще разъем USB тип А для последующего подключения готового кабеля для ГБО к ноутбуку. Этот разъем тоже можно купить в радиомагазине или же заказать с Aliexpress. Нам такой разъем обошелся в 1.10$.

Также потребуется 3-х или 4-х жильный медный кабель длиной 3-3,5 метра. Желательно использовать многожильный провод (чтоб каждая жила кабеля была навита из нескольких) – это в дальнейшем сильно продлит срок службы готового кабеля, за счет того что жилы будут ломаться значительно меньше.

Также в радиомагазине лучше купить термоусадку (для изоляции кабеля).

«Сердцем» нашего кабеля для согласования сигналов ноутбука и «мозгов» будет служить микросхема PL2303. Лучше всего купить не «голую» микросхему, а готовый модуль USB to TTL (в нем будет необходимая микросхема с запаянными необходимыми доп. элементами) в том же радиомагазине или же заказываем с Aliexpress. У нас этот модуль шел вместе с USB разъемом, лучше всего выбирать именно такой вариант, он прое в сборке, да и в последствии такой кабель для ГБО будет смотреться намного эстетичнее.

Собираем кабель

Подготовив все составляющие осталось собрать их в единое целое. Делать это нужно согласно схеме, приведенной ниже.

В нашем случае все получается намного проще. Китайский производитель указал в документации к модулю описание разъема и соответствующий ему цвет провода:

• черный кабель — GND;
• зеленый — TXD;
• белый — RXD;
• красный — VCC.

Поэтому у нас все свелось к обжиму и подпайке проводов к 4 пиновому разъему. Мы задействовали 3 провода:

• черный кабель — GND
• зеленый — TXD
• белый — RXD

Обжали и пропаяли их в соответствии со схемой разъема для наших «мозгов». Красный провод мы не использовали.

Если шнур для настройки ГБО задумывается сделать для нескольких типов газовых «мозгов» то желательно сделать несколько переходников которые можно вставлять в 4-х пиновый разъем.

Далее подключаем соответствующие разъемы к «мозгам» и ноутбуку, запускаем программу и включаем зажигание. Как работать с программой и какую лучше всего использовать мы расскажем в следующих статьях.

Последнее обновление — 2 апреля 2020 в 12:33

После установки газобаллонного оборудования на автомобиль, для настройки его контроллера потребуется специальный шнур. К тому же в дальнейшей эксплуатации машины, обязательно понадобится регулировка топливной системы.

Поэтому для любителей самостоятельной диагностики своего авто, в данной статье мы расскажем, как изготовить универсальный кабель для ГБО 4 поколения своими руками.

Ключевой элемент до 4 поколения газобаллонного оборудования

Рассматривая принцип работы газобаллонного оборудования, клиент задается вопросом – как газ, который хранится под высоким давлением, преобразуется в смесь, приемлемую для использования в двигателе?

Каждое поколение системы ГБО отвечает на поставленный вопрос по-своему. Современные системы, а именно инжекторные модели, решили полностью обойти этот вопрос, и прямоточный впрыск производится с жидкой фазы. Однако на рынке в большинстве своем представлены системы ГБО от 1 до 4 поколения. В них имеется редуктор, который преобразует газ в топливную смесь. Его работа отвечает за нормальное функционирование всего транспортного средства.

Правила эксплуатации газовых редукторов

В инструкции есть правило о предварительной проверке редуктора на исправность перед началом эксплуатации. Необходимо соблюдать периодичность поверки устройства соответствующими службами. Вентиль открывается для проверки и считываются показания стрелки. Рабочие параметры ставятся по значениям манометра низкого напора. Регулировка проводится медленным поворотом вентиля.

Не рекомендуется:

• работать со сваркой вблизи действующего оборудования;
• проверять утечку горящей спичкой;
• отогревать редуктор при замерзании открытым пламенем;
• устанавливать регуляторы иного назначения;
• применять несоответствующие манометры.

Настройка ГБО

Настройка ГБО производится также на прогретом двигателе. Существует несколько способов отрегулировать оборудование, все они похожи и выбирать конкретный способ стоит от типа двигателя, его технического состояния, возраста и подобных показателей. Настройка проводится при помощи всего 3 винтов:

1. Винт холостого хода;
2. Винт чувствительности;
3. Винт жадности.

Первые 2 винта находятся вблизи друг от друга на редукторе.

Рекомендуем: Как делается замена лампы ближнего света на Ладе Калина

Первый способ

Карбюратор должен быть настроен. Подходит этот способ для большинства редукторов разных марок. Для начала, на незаведенном двигателе закручиваем винт холостого хода до конца, при этом откручиваем пластиковый винт где-то на 5-7 оборотов, а также полностью выкручиваем винт жадности. Заводим авто. Можно завестись как на бензине, с последующим переходом на газ, так и сразу на газе. Начинайте закручивать пластмассовый винт до того момента пока двигатель не заглохнет. Не запуская двигателя, отверните его назад на 0.5-0.75об и запустите двигатель. Отверните на несколько оборотов винт холостого хода и попытайтесь поймать самые устойчивые обороты. Во время настройки попробуйте газануть несколько раз. Двигатель должен отзываться сразу и не подавать признаков нестабильной работы. Дальше начинайте регулировку дозатором. Закручивайте его до тех пор, пока это не начнёт сбивать холостые обороты. Ориентируйтесь по звуку двигателя, как только он станет ритмичным и будет сразу же отзываться на нажатие педали газа – прекращайте регулировку. Стоит делать все медленно, никуда не спеша, чтобы двигатель успевал начать работу на новых настройках, то есть после каждого поворота винта, иначе вы попросту ничего не услышите.

Настройка ГБО

Второй способ

Карбюратор не имеет большого значения. Регулировка редуктора Ловато имеет немного другой характер. Перед началом регулировки поднимите обороты примерно до 3000-3100об/мин. Далее, найдите дозатор. Это металлический винт, располагающийся на шланге между редуктором и смесителем газа. Начинайте поворачивать дозатор до тех пор, пока обороты не начнут падать и терять свою стабильность. Как только вы заметили подобное – отверните винт примерно на четверть оборота назад, дабы установить обороты в идеальное положение. Первый этап закончен.

Найдите на редукторе винт холостого хода и начинайте регулировать холостые обороты. Пытайтесь добиться того, чтобы двигатель ровно работал на оборотах около 950-1000 об, при этом старайтесь постоянно поддерживать тягу газа на нормальном уровне. Исходя из показаний тахометра и звука отрегулируйте мембрану, после этого немного ослабьте тягу газа. На некоторых редукторах Ловато существует ещё один винт – винт принудительной подачи газа. Настройка ним обычно не требуется, а сам винт закручивают до упора.

Особенности использования газовых редукторов

Кислородный редуктор чаще применяется в промышленной машиностроительной, металлургической отрасли для газовой сварки. Приборы используются в подводных работах и медицинской области. Пропан-бутановые виды ставятся в газовой магистрали на предприятиях, строительных площадках и в быту. В них рабочее давление настраивается при изготовлении на заводе, но есть возможность отрегулировать газовый редуктор при установке. Ацетиленовые устройства применяются в коммунальной сфере для резки и сварки труб.

Есть редукторы, которые могут регулировать негорючие и горючие газовые смеси. Приборы для работы с водородом, метаном отличаются левой резьбой, чтобы их нельзя было случайно подсоединить к кислородной емкости. Кислородные регуляторы имеют правую резьбу и соединяются с баллонами азота, гелия, азота (инертных газов).

Настройка ГБО без ODB-адаптера

Очень жаль, но не всегда удается считать корректные значения c ODB. Порой адаптер не просто не совместим с бензиновыми мозгами. Рассмотрим вариант настройки ГБО Lovato, когда по каким-то причинам нет возможности прочитать коэффициенты коррекции.

Данный метод не является точным, вы не сможете выставить идеальные коэффициенты топливной карты, но погрешность настройки будет в приемлемых пределах.

Настройка без-ODB очень похожа на настройку с адаптером, но в этом случае, мы будем сверяться не с коэффициентом коррекции, а с временем подачи бензина. Это, пожалуй, самая непостоянная величина и она изменяется несколько раз в секунду, так или иначе, это единственное, с чем мы сейчас можем работать. Вам необходимо прочитать усредненное значение этой величины, например, параметр скачет от 4.5 до 5.0, в этом случае средняя величина 4.75

Для верной настройки по времени бензина важно двигаться по максимально ровной дороге, с предельно одинаковыми оборотами, любое отклонение критично

Приступаем к настройке без ODB:

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах из программу Lovato Easy Fast считывается усредненное значение времени впрыска бензина.
4. Включается газ(кнопкой в программе)
5. Снова считываются усредненное время впрыска бензина.
6. Настраивается ячейка под точкой на топливной карте. Если время впрыска бензина при работе на газу больше чем на бензине, значение ячейки увеличивается, если меньше уменьшается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

Время впрыска Бензина

Время впрыска Газа

Грубая настройка по нагрузке. Особенности

Когда выбирается этот вариант, то здесь принято изменять ячейки, делается это не по оборотам, а исключительно по времени впрыска. Все, что потребуется, так это запомнить время впрыска топлива, это делается в определенные моменты движения, после чего нужно переключиться на газ. Так и происходит настройка ГБО 4 поколения, регулировка форсунок и работа в целом. Кроме того, ГБО 4 поколения, а именно регулировка давления редуктора, играет не менее важную роль.

Если проконсультироваться со специалистами, то можно узнать, как снять ГБО 4 поколения своими руками, делая это в домашних условиях. Всегда нужно знать, что грамотная работа агрегата зависит не от качества электронной настройки, как почему-то большинство автовладельцев считает. Ведь после определенного периода эксплуатации клапаны, мембраны начинают изнашиваться, в результате происходит перерасход газа.

Но этот неприятный момент можно отсрочить, если узнать о тонкостях правильной эксплуатации оборудования. Например, что касается старта двигателя, то это всегда должно происходить исключительно на родном топливе автомобиля, о чем часто забывается. Только лишь в тот момент, когда температура двигателя достигнет тридцати градусов, можно переключаться на газ.

Это объясняется тем, что мембрана редуктора на практике замерзает в процессе низких температур. Поэтому редуктор нужно подключать к магистралям тосола, и только так. Желая осуществить настройку редуктора ГБО 4 поколения собственноручно, заранее нужно осознавать, что делается это не так просто, как, кажется.

Прежде чем заниматься такой работой, не забывайте прогреть двигатель, после чего можно отключать подачу бензина. Если возникла необходимость в осуществлении настройки чувствительности редуктора, то нужно открутить регулятор чувствительности, причем процедура выполняется в тот момент, пока не меняются значения холостого хода.

Далее нужно закрутить регулятор, проверить настройку. Все, что нужно, так это нажать на педаль акселератора – двигатель должен не среагировать на такое действие, соответственно, следует замечать отсутствие задержек и рывков. Конечно, если вам удалось выполнить настройку ГБО 4 поколения самостоятельно, причем вами было сделано все грамотным образом, то ДВС будет работать стабильно, четко.

Устройство и схема работы

Принципиальное устройство всех редукторов сходно. Отличаться могут массогабаритные характеристики составных частей, их конструктивные особенности и т. п. Схема работы аналогична той, что наблюдается в поплавковой камере.

В полости корпуса, имеющего входной и выходной патрубки, между двумя шайбами расположена мембрана, уравновешенная сверху пружиной, упирающейся в плоскость корпуса, а снизу – коромыслом, соединенным шарнирно с входным клапаном. При низком давлении пружина оказывает на мембрану достаточное усилие, чтобы последняя держала входной клапан в открытом состоянии, давая газу проходить через устройство практически без сопротивления.

Схема газового редуктора высокого давления

При повышении давления до некоего порогового значения мембрана начинает поджимать пружину, одновременно прикрывая коромыслом входной клапан. Требуемый для этих действий уровень давления определяется, преимущественно, следующими параметрами:

• размерами мембраны;
• характеристиками пружины;
• усилием, необходимым для выполнения работы по закрыванию клапана.

При этом редуктор пропана может оснащаться механизмом регулировки рабочего давления в некоторых пределах, либо изготовляться без такового («лягушка» является примером нерегулируемого варианта).
Изделия, предназначенные для работы в составе автомобильной системы, также настраиваемы (метановые обычно имеют один регулятор, пропановые – один или два).

Надмембранная часть корпуса может иметь отверстие сверху и, таким образом, сообщаться с окружающей средой. Существуют и герметичные модели. В них отсутствуют отверстие и пружина, а взамен последней, полость заполняется газом, который обеспечивает равновесие своим давлением. Имеются также комбинированные изделия.

Здесь давление идущего через редуктор метана (к примеру) регулируется одновременно воздействием и пружины, и газа. Отверстие сверху в таких газовых рампах выполняет функцию обратной связи. Оно соединяет изделие с объемом, в который газ направляется, устанавливая, таким образом, зависимость давления в редукторе от давления в объеме (т. е. подача осуществляется пропорционально).

Как я делал шнур для ГБО

Решился я на установку газового оборудования на свой авто, обратился в специализированную конторку. Мне поставили оборудование ловато, но правильно настроить так и не смогли. Город у меня не большой и другие фирмы, которые я смог найти, не занимались установкой и обслуживанием Lovato.

Безысходность — двигатель прогресса, пришлось разбираться в вопросе самостоятельно. Внешний осмотр показал, что оборудование установлено правильно. Это означало только одно — проблема была в неверной настройке блока ГБО.

Наша цель конфигурирование блока ГБО, для этого производитель предлагает специальное ПО Lovato Easy Fast, с официального сайта его не скачать, но можно найти в сети. Немного погуглив, я понял, что кабель ГБО это не что иное как преобразователь USB→UART. А это значит, легко найти готовые варианты или даже собрать самому.
