Как отрегулировать карбюратор «солекс»

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться. Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

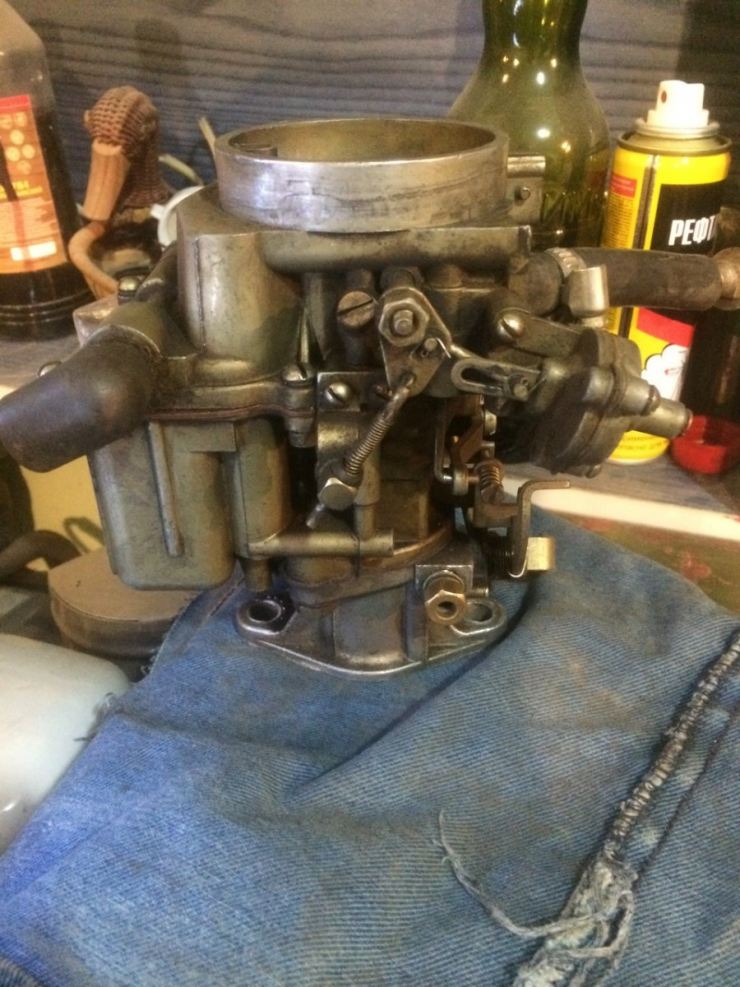

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, неправильно или нестабильно работать, в первую очередь необходимо заменить воздушный и топливный фильтры. Если это не помогло, нужно проверить состояние мотора – измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отключите минусовую клемму от аккумулятора, отсоедините от карбюратора все провода, шланги и трубки. Осмотрите корпус карбюратора на предмет утечки топлива и наличие трещин. Отсоедините тяги дроссельной заслонки и системы пуска двигателя (тросик подсоса) а также, соединяющую их тягу. Несколько раз быстро и до упора поверните привод дроссельной заслонки, одновременно наблюдая за распылителем ускорительного насоса. Из носика ускорителя в смесительные камеры должна выпрыскиваться тоненькая равномерная струя бензина. Если ее нет, необходимо промыть и продуть распылители и проверить еще раз. Если бензин не появился, необходимо заменить уплотнители ускорительного насоса.

Выкрутите винты крепления верхней крышки и осторожно, стараясь не повредить поплавок (поплавки) снимите ее. Проверьте уровень топлива с помощью штангель циркуля

Оптимальный уровень и методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверьте работу игольчатого клапана, для чего пальцем зажмите сливную трубку, дуйте во входящую и двигайте поплавок вверх-вниз. Если клапан закрывается при поднятии поплавка вверх, то исправен. Если нет, необходимо заменить его.

С помощью шприца откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Выкрутите воздушные и топливные жиклеры. Посмотрите их на просвет, отверстия должны быть ровными, без наростов. Открутите гайки крепления нижней части и снимите карбюратор с впускного коллектора. Приложите линейку ребром к подошве карбюратора вдоль, поперек и по диагонали, чтобы определить неровность. Если изгиб подошвы превышает 0,1 мм и его можно заметить на просвет, карбюратор (или только нижнюю часть) необходимо заменить.

Осмотрите дроссельную заслонку, открывая и закрывая ее. Если на ней грязь или следы масла, весь карбюратор необходимо тщательно промыть. Если заслонка заедает при открывании и закрывании, весь карбюратор или только нижнюю часть необходимо заменить. Ремонт дроссельной заслонки может проводить только квалифицированный карбюраторщик в условиях мастерской, любая попытка самостоятельно починить этот узел приведет к его полному повреждению.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

• Система запуска устройства;
• Холостого хода;
• Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
• Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

1. Снимаем крышку с карбюратора.
2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки

Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Регулировка уровня топлива в поплавковой камере

Свободный ход поплавка должен быть с одной стороны 6,5 мм и 14 с другой. Это можно отрегулировать с помощью проверяющего шаблона, поставив вертикально камеру. В таком положении поплавок маленько касается, но не давит на шарик клапана.

В том случае, если расстояние не соответствует положенному 6,5 мм, то надо слегка изогнуть язычок клапана (игольчатого), подогнав размер до необходимого, на рисунке указан стрелкой под буквой «А».

Следующим шагом регулируем степень открытия игольчатого клапана, через который бензин попадает в поплавковую камеру. При наполнение камеры поплавок поднимается и поступление топлива уменьшается, при резком нажатии на педаль акселератора и открытии дроссельной заслонки топливо уходит в цилиндры, поплавок опускается и бензин поступает в поплавковую камеру.

Далее регулируем отклонение поплавка в противоположную сторону. Для этого максимально отводим его от крышки и делаем замер шаблоном, толщина которого должна составлять 14 мм с определённым допуском (рис. выше, картинка справа).

Если расстояние больше или меньше, нужно подогнуть упор кронштейна крепления поплавка и выставить его не более 14 мм.

Теперь, после проделанных регулировок свободный ход поплавка должен быть в пределах 8 мм. В регулировку карбюратора ВАЗ 2107 также входит проверка топливных фильтров и входящих сеток для сохранения хорошего поступления топлива.

Регулировка карбюратора на пиле

Как и в автомобиле, на бензопиле установлен карбюратор. И для правильной работы, его тоже надо регулировать, делается это не сложно. Итак, приступаем к регулировке карбюратора китайской бензопилы своими руками.

В основном каждое устройство имеет 3 винта, это:

• Холостой ход (T)
• Настройка на максимальном значении оборотов (H)
• Настройка на минимальном значении (L)

Если бензопила не заводится, то начинаем настройку с винтов L и H. Их необходимо выставить в начальное положение. Для этого их полностью закручиваем и выкручиваем на 1,5 оборота. Заводим двигатель и даём ему прогреться.

Настраиваем нижнее значение (L). Рекомендуемого значения можно добиться винтами L и T. Первый закручиваем до момента, пока не появятся максимальные обороты, затем отпускаем его на 1,4 оборота и винтом T добиваемся нормально темпа работы.

Далее производится настройка на высоких оборотах, для этого винт H потихоньку закручивают и проверяют обороты специальным тахометром.

Настройка карбюратора

Для того, чтоб двигатель не глох сразу после того, как Вы его заведете, ему потребуется настройка холостого хода. На карбюраторе «Солекс», за данную настройку отвечает винт качества топлива.
Вообще, есть общепринятые нормы для настройки холостого хода, но для того, чтоб Ваш автомобиль работал правильно, нужно немного от них отклонится, и выбрать индивидуальные настройки.

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.

Подготовительные работы

Предупреждаем Вас заранее, что регулировать карбюратор можно, когда:

• Исправны свечи зажигания
• Правильно выставлено зажигание
• Исправно работает бензонасос
• Установлен необходимый зазор на устройстве для авто-прерывания тока в цепи.

Также рекомендуется почистить сам карбюратор, вымыть его от нагара, прочистить все каналы и жиклёры. Вообще лучше купить рем комплект, в который входят все расходные детали, в том числе жиклеры, и после промывки поставить всё новое, включая прокладки.

После чистки всё аккуратно соберите обратно и обязательно обращайте внимание на зазоры, они должны быть в пределах нормы.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

• поплавковой и смесительной камерами;
• поплавком;
• воздушной и дроссельной заслонками;
• фильтрующим элементом;
• игольчатым клапаном;
• дросселем;
• жиклерами разных типов;
• диффузорами;
• эконостатом;
• ускорительным насосом.

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Типы карбюратора

Перед тем, как приступить к регулировке карбюратора, определите, какой его тип установлен на двигателе. Сделать это довольно просто:

Если на зажигании есть вакуум-корректор, то это означает, что у вас установлен последний тип двигателя 2106 или ВАЗ 2103, и карбюратор модификация 2107 – 1107010-20.

Если на вашем автомобиле ваз 2107 установлен движок от шестёрки, но не установлен вакуум-корректора, то данная модификация карбюратора 2107-1107010-10.

Узлы карбюратора, которые подлежат регулировке:

Перед регулировкой карбюратора, необходимо определиться с основными признаки его неисправности. Так как данный узел двигателя отвечает за разгонную динамику автомобиля и расход топлива, то к ним относятся следующие:

• затруднение при запуске двигателя, долгие «выстрелы»;
• вялый разгон автомобиля;
• всевозможные «дёргания», «рывки», «провалы» при нажатии на педаль газа;
• повышенный расход бензина.

Итак, если у вашей семерки появились соответствующие признаки, нужно приступать к его регулировке.

В первую очередь регулируется поплавковая система, так удобнее.

Регулировка карбюратора

Совет: При выполнении работ своими руками нельзя пользоваться открытым огнем и курить.

Регулировка уровня топлива в поплавковой камере

Наиболее сложной и важной регулировочной работой в карбюраторе является регулирование в поплавковой камере уровня топлива. Перед началом работы отсоединяется «- » клемма аккумуляторной батареи, снимается воздушный фильтр

Для точной и правильной регулировки устройства лучше всего изготовить шаблон, который устанавливается на крышку карбюратора. Крышка располагается в горизонтальном положении поплавками вверх. Если зазор по контуру между шаблоном и поплавками больше одного миллиметра, то необходимо выполнить регулировку его с помощью подгибания язычка и рычагами поплавков. Порядок выполнения работ:

• Снимается крышка карбюратора.
• Вымеряется зазор между прокладкой и выступами, расположенными на нижней части поплавков. Он должен быть одинаковым у двух поплавков, а его значение не должно превышать одного миллиметра.
• Если зазоры разные или больше допустимого значения, а разъемы пресс-формы относительно крышки карбюратора не параллельны, необходимо выполнить их регулировку, подогнув поплавки и язычок, упирающийся в хвостовик клапана.
• Визуально проверяется уровень топлива. Крышка устанавливается и закрепляется на карбюраторе, подсоединяются шланги подачи и слива топлива, заводится двигатель автомобиля ВАЗ 21099. Одну-две минуты двигатель работает на холостом ходу, затем он глушится, отсоединяются шланги, снимается крышка. Измеряется расстояние между плоскостью корпуса и уровнем топлива. Оно должно быть 25,5 миллиметра. При отклонении регулировка повторяется.

Регулировка привода заслонки воздуха

Порядок выполнения работ:

• Ослабляется болт, соединяющий тягу с рычагом привода заслонки для воздуха.
• Рычаг проворачивается до полного открытия воздушной заслонки.
• На приборной панели полностью утапливается ручка привода заслонки для воздуха.

Утопленная ручка привода заслонки для воздуха на приборной панели

• Вытягивается полностью тяга и затягивается болт крепящий тягу с рычагом привода заслонки для воздуха.
• Вытягивается ручка привода заслонки для воздуха до упора, что должно обеспечить закрытие заслонки.

Воздушная заслонка полностью закрыта

Если этого нет, необходимо оболочку тяги отсоединить, и перемещая ее добиться, чтобы дроссельная заслонка полностью закрылась и зафиксировать ее болтом.

Регулировка привода заслонки дросселя

Если гайка позиции 1 заворачивается – заслонка открывается, гайка позиции 2 заворачивается – заслонка закрывается.

Регулировка привода заслонки дросселя

Порядок выполнения работ:

• До упора нажимается педаль акселератора. В этом случае полностью открывается заслонка первой камеры дросселя. Определяется это перемещением в крайнее положение сектора управления заслонками дросселя.
• Педаль акселератора отпускается, тогда должна закрыться заслонка дросселя первой камеры, а сектор управления заслонками дросселя должен до упора переместиться в другую сторону. Если этого нет, необходимо отрегулировать привод.
• Ослабляется одна гайка, другая заворачивается до тех пор, пока заслонка дросселя будет полностью открываться и закрываться. Затягивается гайка, которая раньше была ослаблена.

Подробнее регулировку карбюратора можно увидеть на видео.
