Порядок регулировки клапанов двигатель 4216

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

О необходимости регулировки зазоров, мотор напоминает водителю отсутствием тяговых характеристик, увеличенным расходом топлива или слишком громким звенящим цоканьем. Опытный специалист может уже по звукам работающего на холостом ходу двигателя определить в каком состоянии находятся тепловые зазоры. Ровно работающий двигатель с отсутствием не громких стуков клапанов является признаком малого по норме зазора («пережатый» клапан) и, наоборот, очень громкий стук свидетельствует о слишком большом зазоре. И в том, и в этом случае необходимо приводить в норму тепловые зазоры, так как если уходит зазор в процессе эксплуатации в плюс или минус, происходит изменение фазы впрыска.

Порядок регулирования определен конструкцией двигателя и осуществляется в два приема. Если автомобиль приехал на обслуживание, то необходимо перед началом работ снизить температуру двигателя естественным путем. Для этого достаточно открыть капот моторного отсека, а для ускорения процесса охлаждения установить над двигателем автономный вентилятор, работающий от АКБ автомобиля.

Технологическая схема работ следующая:

1. Снять клапанную крышку, осмотреть целостность деталей газораспределительного механизма на предмет механических повреждений.
2. Вращением коленчатого вала установить метку в виде риски, расположенной на задающем диске, совмещая с указателем в виде заостренного стержня на передней крышке блока цилиндров. При этом, первый цилиндр находится на такте сжатия.
3. Проверить щупом 0,3 мм первый клапан. Щуп должен проходить между скользящей поверхностью коромысла и торцом клапана. При уменьшенном зазоре, если щуп не проходит, необходимо отвернуть контрящую гайку и вращая регулировочный болт увеличить зазор, контролируя его изменение щупом. Интервал зазора первого и восьмого клапана допускается устанавливать от 0,3 до 0,35 мм.
4. Проверить щупом 0,35 мм второй клапан. Порядок регулирования осуществляется так же, как и в п.3. Интервал зазоров клапанов со второго по седьмой рекомендуется устанавливать от 0,35 до 0,4 мм.
5. Далее проверяется и регулируется четвертый и шестой клапан.
6. Повернуть коленчатый вал на 360 градусов до совмещения меток, указанных в п.2.
7. Проверить и отрегулировать клапаны в следующей последовательности: восьмой, седьмой, пятый и третий в соответствии с зазорами, указанными в пп.2 и 3.

Правильная регулировка клапанов на двигателе УМЗ 4216 – это залог его успешной работы, в части касающейся тяговой характеристики, ровного холостого хода и снижения расхода топлива.

Автомобили Газель, выпускающиеся с экологической нормой Евро 4 и двигателями УМЗ А 274 EvoTech 2.7 и другими аналогичными моделями Эватек (иногда называют «иватек») работают с гидрокомпенсаторами и редко нуждаются в поправке их положения относительно коромысла. С установленными гидрокомпенсаторами регулируются не зазоры (их нет), а только взаимодействие коромысла с плунжером. Необходимо отметить, что на ЗМЗ двигателях с двумя распредвалами, гидрокомпенсаторы работают на порядок устойчивее и не нуждаются в механическом регулировании их положения.

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры , повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».

Инструкция по регулировке клапанов.

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

http://swapmotor.ru/tehnicheskoe-obsluzhivanie/regulirovka-klapanov-dvigatelya-zmz-402.htmlhttp://remruk.info/poryadok-regulirovki-klapanov-402-dvigatel/http://www.syl.ru/article/420291/regulirovka-klapana-dvigatel-zmzhttp://vipwash.ru/dvigatel/regulirovka-klapanov-na-402-dvigatele-zmzhttp://life-with-cars.ru/remont-v-garazhe/dvigatel/zmz-402-regulirovka-klapanov-svoimi-rukami-instruktsiya-s-video-i-foto/

Регулировка клапанов на двигателе УМЗ -4216 на газеле бизнес — logbook GAZ Gazelle 2010 on DRIVE2

Друзья!Итак вы сегодня на программе ОАО «ГАЗ», под кодовым названием «назад в будущее».

Увидев первые машины с гидриками, я так радовался, что клапана и их регулировку делать не надо, ах простите… как я ошибался, и вот к нам вернулся в машине 2010 года выпуска старый проверенный двигатель 402 в облике УМЗ 4216 с необходимостью регулировки клапанов.

Как же понять что пора их регулировать? Двигатель Вам об этом напомнит сам…

УМЗ 4216 напомнит о необходимости проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора. Как-то так.

До второго сигнала доходить не стоит, по нынешним ценам слишком дорого, да и нормальных запчастей становиться все меньше. Что не попало на конвеер -попало в магазины. Что сделали кустарно -тоже попало в магазины.

Для начала снимаем клапанную крышку и приступаем к регулировке.Понадобиться ключ на 36 для коленвала, чтобы его покрутить. Плюс стандартный набор ключей и щупов.прокладку клапанной крышки будет поменять не лишним, но если она норм — можно и оставить.

Так как это инжектор -доступ к клапанам здесь попроще, на карбе -пришлось бы воздухан снимать.

Выставим правильное положение коленчатого вала.

Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. для этого используем ключ на 36.Регулируем клапана 1246.После поворота коленвала на один оборот = регулируем клапана 3578.

Зазор должен быть 0,35-04.

Я делаю зазор по 0,3 все в круг. Регулирую немного по другому, по каждому поршню, когда он в ВМТ, тогда и клапана у него закрыты, делаю в такой последовательности по цилиндрам 1-2-4-3. Двигатель не должен быть не горячим, не холодным, как говориться 36,6 для него в самый раз под 0,3 в круг.Вот крестный у меня их вообще на горячую умел делать, машины было не узнать, и перли только в путь, и клапана ни разу не горели…При правильной регулировке клацанье и металлический звук из моторного отсека должны пропасть.

Как работает гидрокомпенсатор

Головка блока цилиндров работает в кошмарных условиях. Это и неравномерность прогрева деталей, связанная с применением разных по структуре металлов, и недостаток смазки, и высочайшие нагрузки, и постоянные тепловые перепады и расширения. Поэтому приходилось постоянно регулировать клапанный механизм, чтобы компенсировать тепловой зазор между клапаном и кулачком распредвала, грубо говоря.

Механизм гидрокомпенсатора выполняет эту работу за нас. Благодаря плунжерному устройству, принцип работы гидрокомпенсатора совершенно не влияет на характеристики двигателя, а заключается он в следующем. Плунжерная пара, которая заполнена маслом, полностью компенсирует тепловой зазор между кулачком распредвала и клапаном, а регулируется этот зазор обычным давлением масла, поступающим в плунжер по специальному масляному каналу. Устройство нескольких вариантов гидрокомпенсатора мы привели на схемах, но принцип работы и их обслуживание общие для всех.

Пошаговая инструкция по регулировке клапанов

Для начала заметим, что функционирующий до этого двигатель для проведения процедуры следует предварительно остудить. Оптимальной температурой для выполнения требуемых манипуляций считается 15-200С. Поэтому, заглушив силовой агрегат, его необходимо оставить в нерабочем состоянии примерно на 1.5 часа.

Подобные действия объясняются тем, что в горячем двигателе несколько увеличивается размер зазора между клапаном и коромыслом, что может негативно отразиться на качестве регулировки.

Подготовительный период

1. Начальной стадией процесса считается демонтаж крышки с прокладкой. Его выполняют, используя ключ на 10, поочередно выкручивая шесть болтов, фиксирующих деталь.
2. На крайних стойках оси коромысел располагаются гайки крепления. Их надлежит снять, предварительно отвернув ключом 13.
3. Следующим шагом является демонтаж оси коромысел в комплекте. Для этого 17 ключом отвинчивают четыре гайки, служащие для фиксации.
4. Далее аккуратно удаляются восемь штанг толкателей.
5. Теперь можно приступить к разборке оси коромысел. Все детали тщательно осматриваются для обнаружения следов износа. При перекрытии масляного канала в коромысле бронзовой втулкой, рассверливается отверстие, возобновляющее свободный доступ смазки. После этого узел собирают заново с обновленной осью.
6. На следующем этапе в коромысла закручивают регулировочные винты, накрывают их контргайкой.
7. Штанги толкателей фиксируют в отверстиях головки цилиндров.
8. Затем ось коромысел закрепляется на шпильках. До упора закручиваются фиксирующие гайки.

Отладка клапанов

Итак, все подготовительные манипуляции успешно выполнены. После этого приступают к процессу регулировки клапанов. Для этого поршень помещают в ВМТ в период сжатия. Регулировочный винт выкручивают до соприкосновения с гидрокомпенсатором. Таким способом устраняют промежуток между коромыслами и торцами 1,2,4,6 клапанов.

Убедившись в полном отсутствии зазора, один раз прокручивают регулировочный винт. Это действие приводит к проседанию гидрокомпенсатора на 1 мм. Зафиксировав регулировочный винт с помощью отвертки, до упора закручивают контргайку.

Оставшиеся клапана регулируют аналогичным образом, предварительно установив поршень четвертого цилиндра в исходное положение. Он должен находиться в крайней верхней точке на такте сжатия.

Завершают регулировку клапанов на двигателе автомобиля марки УМЗ 4216 прокручиванием коленчатого вала ключом на 36 по ходу часовой стрелки до окончательного закрытия клапанов. Специальным щупом измеряется величина зазора. Отклонение от нормы регулируется контрольной затяжной гайкой. Ее поворотом в ту или иную сторону добиваются требуемого размера.

После окончательной сборки блока рекомендуется произвести контрольную проверку. Запустив двигатель, следует проехать небольшое расстояние, внимательно прислушиваясь к его работе. При отсутствии посторонних шумов поставленную задачу можно считать выполненной.

Регулировка клапанов 402 двигатель ЗМЗ

Для каждого цилиндра своя величина тепловых зазоров, далее более подробно для какого клапана необходим какой зазор:

После того, как определись с величиной зазора пора приступать к регулировке, здесь будет несколько этапов. Первый этап — снять корпус воздушного фильтра для начала, для этого потребуется:

• с помощью отвертки открутить хомут, который крепится к шлангу для отвода газов, снять этот шланг;
• снять крышку корпуса фильтра, для этого надо 5 зажимов разъединить;
• достать фильтр;
• ослабить хомут на заборе воздуха с помощью отвертки;
• стопорные шайбы надо отогнуть при помощи отвертки, также ключом на 10 открутить 3 гайки.
• снять корпус воздушного фильтра.

Этап 2 – продолжение подготовки к регулировке:

• надо отсоединить шланг вакуумного регулятора от датчика-распределителя зажигания;
• отсоединить шланг, отводящий картерные газы;
• снять крышку ГРМ, для этого надо 10-м ключом 6 болтов открутить;
• снять прокладку.

Этап 3 — регулировка клапанов на волге, а именно тепловых зазоров:

• выставить поршень 1-го цилиндра в положение верхней мертвой точки, чтобы это сделать – надо с помощью заводной ручки так повернуть коленвал, чтобы совпали 3-я метка на шкиве и ребро-указатель на крышке распределительных шестеренок. Причем надо проследить, чтобы бегунок распределителя был на уровне контакта 1-го цилиндра. Если этого не произошло, то надо прокрутить коленвал еще на 360 градусов, при этом 2 клапана надо держать закрытыми;
• затем надо открутить гайку регулировочного винта клапанного механизма на 1-м цилиндре, для этого надо ключ на 14, винт надо открутить на 1-2 оборота. После этого надо вставить щуп нужного размера между клапанным стержнем и коромыслом. Затем надо закрутить винт до того момента, когда щуп будет передвигаться в зазоре с небольшим усилием.

• отпустить контргайку регулировочного винта клапанного механизма 1-го цилиндра ключом на 14 и отвернуть винт на 1-2 оборота. Вставить щуп соответствующего размера между коромыслом и клапанным стержнем и закрутить винт до момента, когда щуп с небольшим усилием будет двигаться в зазоре;
• тоже самое надо проделать и для второго клапана 1-го цилиндра;
• затем надо повернуть коленвал на 180 градусов и отрегулировать клапана 2-го цилиндра в таком же порядке, как и с первым цилиндром;
• далее еще раз повернуть коленвал на 180 градусов и сделать корректировку зазоров для 4-го цилиндра;
• еще раз повернуть коленвал на 180 градусов и выставить нужный зазор для 3-го цилиндра.

Для двигателя ЗМЗ 402 важно делать регулировку зазоров именно в таком порядке цилиндров: 1, 2, 4, 3. После того, как все зазоры клапанов отрегулированы надо включить мотор и прогреть его, сделать небольшую обкатку, если результат не радует, то придется регулировку клапанов ЗМЗ 402 заново переделать

После того, как все зазоры клапанов отрегулированы надо включить мотор и прогреть его, сделать небольшую обкатку, если результат не радует, то придется регулировку клапанов ЗМЗ 402 заново переделать.

Далее более подробно на видео про регулировку клапанов 402 двигатель:

Регулировка клапанов 4216 двигателя ГАЗель необходима, когда снижается уровень эффективности и ресурс силового агрегата.

Клапана на газель

Газораспределительная система двигателя Газель включает в себя клапаны, запускающие смесь из топлива и воздуха и выпускающие отработанные газы. Этот процесс является основой работы двигателей внутреннего сгорания. На каждый цилиндр приходится по два клапана, изготовленных из закаленной стали и к их техническим характеристикам предъявляются жесткие требования. Поэтому регулировку клапанов рекомендуется проводить каждые 30 тысяч км. пробега автомобиля. А также при проведении ремонтов или когда двигатель начинает стучать. Особенно в а/м Газель, работающих на газе.

Болт клапанной крышки ГАЗель двигатель Крайслер комплект
В наличии
Цена в Евро: 0.00

Цена: 2200 руб.

5270357

Болт регулировки клапанаГАЗель двигатель Камминс 2,8
В наличии
Цена в Евро: 0.00

Цена: 250 руб.

5270357

Болт регулировки клапанаГАЗель двигатель Камминс 2,8 в сборе
В наличии
Цена в Евро: 0.00

Цена: 300 руб.

4669940AB

Клапан адсорбера ГАЗель двигатель Крайслер
Под заказ
Цена в Евро: 0.00

Цена: 3500 руб.

04777240AD

Клапан вентиляции картера ГАЗель двигатель Крайслер
Под заказ
Цена в Евро: 0.00

Цена: 790 руб.

5261320

Клапан впускной ГАЗель Бизнес двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 350 руб.

Клапан впускной ГАЗель двигатель Крайслер
Под заказ
Цена в Евро: 0.00

Цена: 950 руб.

5256949

Клапан выпускной ГАЗель Бизнес двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 350 руб.

Клапан выпускной ГАЗель двигатель Крайслер
Под заказ
Цена в Евро: 0.00

Цена: 1100 руб.

5342275/5310392

Клапан ЕГР ГАЗель двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 20850 руб.

A21R23.5208600

Клапан омывателя ГАЗель NEXT
В наличии
Цена в Евро: 0.00

Цена: 450 руб.

5262906

Клапан регулятора давления масла ГАЗель двигатель Камминс 2,8
В наличии
Цена в Евро: 0.00

Цена: 650 руб.

0928400672

Клапан редукционный ТНВД ГАЗель двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 6900 руб.

Клапана ГАЗель Бизнес двигатель Камминс комплект
Под заказ
Цена в Евро: 0.00

Цена: 1950 руб.

5271540

Коромысло впускного клапана ГАЗель двигатель Камминс
Под заказ
Цена в Евро: 0.00

Цена: 1350 руб.

5271539

Коромысло выпускного клапана ГАЗель двигатель Камминс
Под заказ
Цена в Евро: 0.00

Цена: 1400 руб.

Крышка клапанная ГАЗель двигатель Крайслер
Под заказ
Цена в Евро: 0.00

Цена: 4500 руб.

Крышка клапанов ГАЗель Бизнес УМЗ 4216
Под заказ
Цена в Евро: 0.00

Цена: 950 руб.

5261340

Перемычка клапанов ГАЗель Камминс 2.8
Под заказ
Цена в Евро: 0.00

Цена: 250 руб.

5255312

Прокладка клапанной крышки ГАЗель двигатель Камминс 2,8
В наличии
Цена в Евро: 0.00

Цена: 650 руб.

Прокладка клапанной крышки ГАЗель УМЗ 4216 ЕВРО 4
В наличии
Цена в Евро: 0.00

Цена: 190 руб.

5255314

Сальник клапанной крышки ГАЗель двигатель Камминс 2,8
Под заказ
Цена в Евро: 0.00

Цена: 280 руб.

Сухарь клапана ГАЗель двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 20 руб.

Тарелка клапана ГАЗель двигатель Камминс
В наличии
Цена в Евро: 0.00

Цена: 90 руб.

Толкатель клапана ГАЗель Бизнес комплект
Под заказ
Цена в Евро: 0.00

Цена: 1100 руб.

Как выполнить регулировку клапанов после разборки блока

Двигатель после и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

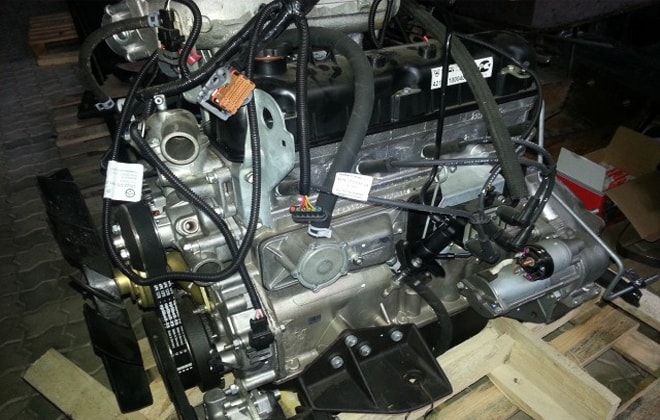

Готовый к установке на Газель двигатель умз 4216

Зазоры регулируем на холодном (15-20°С) двигателе.
Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) — 0,30-0,35 мм. Для всех остальных клапанов — 0,35-0,40 мм.
Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди)…

Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот. Набором щупов проверяем зазоры в приводе клапанов первого цилиндра.

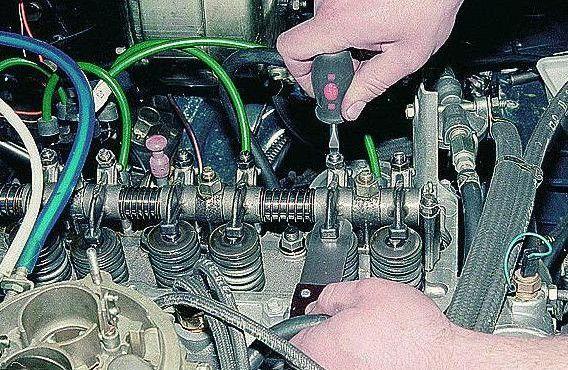

Ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт. Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1-2-4-3
Устанавливаем крышку головки блока цилиндров с прокладкой.

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а «нажат» третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Рекомендации к действию

Регулировка клапана 402 двигателя аналогична другим подобным, так как это устройство не является уникальным.

Согласно технической документации, а именно руководству по обслуживанию, зазоры для впускных и выпускных клапанов должны составлять 0,4 мм. Если проводится регулировка клапанов «ГАЗели», 402 двигатель будет вполне доволен такой настройкой. Так как машина предназначена для перевозки тяжелых грузов, то названная проблема возникает у нее довольно часто.

При регулировке клапанов УАЗа, 402 двигатель должен быть настроен на уменьшение расхода топлива, а это значит, что зазоры должны быть на уровне 0,25-0,3 мм, что также увеличит его приемистость.

Если же вы любитель быстрой езды, езды по горам или за пределами асфальтового покрытия – зазоры в 0,3-0,35 мм будут в самый раз.

При использовании несоответствующего для ГБЦ бензина (для примера, использование АИ-80 на ГБЦ под АИ-92) зазоры должны быть на уровне 0,4 мм.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

1. Длинная головка на 10 мм и ключ-трещотка.
2. Ключи на 8,10,11,12,13 и 14 мм.
3. Плоская и крестовая отвертки.
4. Свечной ключ.
5. Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

1. Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
2. Откручивание 6 болтов, снятие клапанной крышки.
3. Выкручивание свечей.
4. Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
5. Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
6. Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
7. Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
8. Фиксация регулировочного винта гайкой.
9. Регулировка всех оставшихся клапанов в вышеописанном порядке.
10. Установка свечей и высоковольтных проводов.
11. Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
12. Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
13. Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

• изношенность кулачков распределительного вала;
• ось коромысел отработала свой ресурс;
• неравномерная работа носиков коромысел;
• изношенность толкателей;
• выработка сухарей пружин.

Решения данных проблем следующие:

• регулировка клапанов при помощи индикатора;
• замена распределительного вала;
• установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.
