Устройство и ремонт реле поворотов на ваз 2106

Реле поворотов схема включения

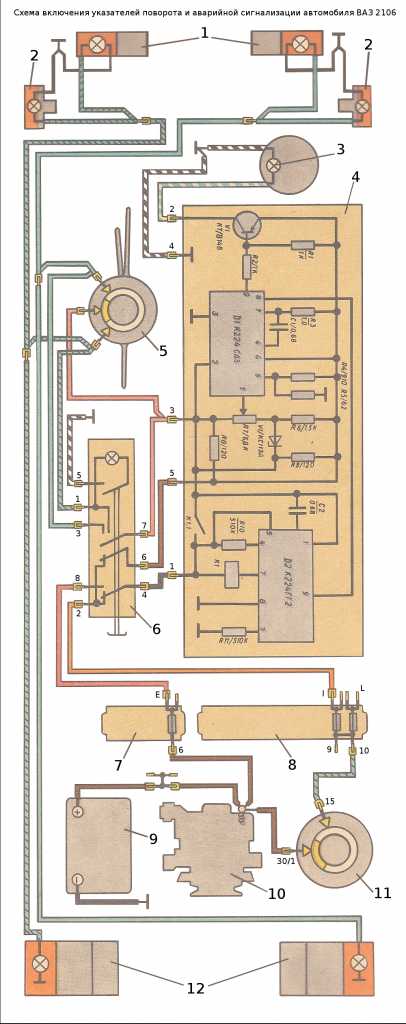

Схема указателя поворотов

Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

Схема реле поворотов

1. Как работает электромагнитно-тепловое реле
2. Электронное реле: схема и принцип работы
3. Распиновка реле поворотов
4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройст

Не работают поворотники и аварийка ваз 2109: поиск неисправностей

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
обрыв проводки.

Как починить

Когда не работают поворотники и аварийка, электрика в авто, чаще всего «виновато» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Монтаж и подключение дополнительных элементов

В конструкции многих автомобилей отсутствуют датчики капота, багажника и люка бензобака. Можно приобрести концевые выключатели, подключить их в параллель и соединить с контрольным входом. Вот так, например, проводят установку кнопки капота:

Нужно учитывать одну тонкость – положению «открыто» должно соответствовать замкнутое состояние. Монтаж проводится в последовательности:

1. Закрепляют корпус выключателя;
2. Через уплотнитель, где проходят трубки гидрокорректора, пропускают дополнительные провода;
3. Подключают датчик, а заодно и сирену.

Теперь добавим в автомобиль контроль перемещения, то есть сигналка будет «знать», движется ли машина в действительности.

Подключаемся к датчику скорости

Пусть речь идет о «Семерке» с инжекторным двигателем. Тогда датчик скорости установлен и подключен с завода. Найти контакт этого датчика будет легко:

Как видите, нужно сделать отвод, соединяемый с одной клеммой ЭБУ (1/59). Здесь говорится о блоке управления, то есть о штатном контроллере двигателя.

Казалось бы, датчик скорости – довольно простое дополнительное устройство. И если этот элемент отсутствует, его можно купить и установить самим:

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099 .

Расшифровка будет производиться в двойном формате, где F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18 , а цифры от 1 до 16 — монтажный блок старого образца 17.3722 .

• 1 (8 A) F9 (7,5 A) – Правая противотуманная фара;
• 2 (8 A) F8 (7,5 A) – Левая противотуманная фара;
• 3 (8 A) F1 (10 A) – Омыватели фар, реле и клапана омывателя;
• 4 (16 A) F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;
• 5 (8 A) F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.
• 6 (8 A) F3 (10 A) – Задние фонари и освещение салона.
• 6 (8 A) F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.
• 7 (8 A) F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.
• 8 (16 A) F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.
• 9 (8 A) F10 (7,5 A) – Габариты левой фары и левого заднего огня.
• 10 (8 A) F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>
• 11 (8 A) F2 (10 A) – Аварийная сигнализация и ее лампа.
• 12 (16 A) F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.
• 13 (8 A) F15 (7,5 A) – Дальний свет правой фары.
• 14 (8 A) F14 (7.5) – Дальний свет левой фары и лампа их включения.
• 15 (8 A) F13 (7,5 A) – Ближний свет левой фары.
• 16 (8 A) F12 (7,5 A) – Ближний свет правой фары.

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.

Не работают поворотники 2108, 2109, 21099

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины

Перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.

Предидущие причины

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке

Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка

Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)

Примечания и дополнения

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота. На нашем сайте это статья «Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099».

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

Еще пять статей по электрооборудованию автомобилей ВАЗ

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Контрольная лампа разряда АКБ горит после пуска двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Аккумуляторные батареи автомобилей ВАЗ

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

• К1 – реле очистителя фар;
• К2 – реле поворотников и аварийной сигнализации;
• К3 – реле стеклоочистителя лобового стекла;
• К4 – реле исправности ламп;
• К5 – реле стеклоподъемников;
• К6 – реле звукового сигнала;
• К7 – реле обогрева заднего стекла;
• К8 – реле дальнего света фар;
• К9 – реле ближнего света;
• F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

• Ш1-Ш4 – соединяется со жгутом приборной панели;
• Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

1. Ш5, Ш6 – соединяется передний жгут;
2. Ш7,Ш8 – соединяется жгут проводов левого брызговика;
3. Ш11 – соединяется жгут проводов короба воздухопритока.

2018 Ремонт и тюнинг отечественных автомобилей

Joomla! is Free Software released under the GNU General Public License.

Post Views:
1 555

FakeHeader

Comments 20

Лампочки то живи еще?) Думаю покупать ли или нет

Тоже типо того лампочки купил, хочу задние фары в красный лак задуть и такие лампочки поставить. Вот только останавливает то, что не знаю ресурс этих лампочек, долговечны ли.

У самого не долго стоят. Как в магазине сказали что с нового 2016 года торгуют ими возвратов и жалоб на них не поступало. Постоянно в этом магазине закупаюсь и некоторых продавцов знаю они мне плохого не будут советовать!

Пока фото/видео было/стало нет — непонятен эффект

Фото как было я уже не сделаю это модно и так увидеть на многих десятках, а как стало сделаю и скину обязательно сразу же после того как авто заберу с СТО после ремонта.

Крайне непонятный мне тюнинг, лишится сигналов поворота)) на десятом семействе на оборот нужно делать все ярче ибо не видно не хрена, поставить свою машину рядом с иномаркой которой не много лет от роду и сам поймешь, стопы, габариты, поворотники у нас тусклее раза в 2)

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

В задних отражатель наверняка целый

Я когда разобрал повороты то отражатель практически мутный был. Видал на многих авто повороты красят в разные цвета: В оранжевый, белый, жёлтый и также толков особо не было, я то хоть по ярче лампочки поставил не как многие стоковые оставляют. Думаю задние разобрать и отражатель покрасить хорм цветом)

Если эти лампочки действительно светят, имею в виду боковые диоды, то их свет как раз рассчитан на отражение, как думаешь сильно ли будет отражаться от черного? Я думаю совсем не будет. Вся надежда на светодиод который с торца.

Указатели поворота ваз 2112 (левые или правые) включаются подрулевым переключателем.

Режим аварийной сигнализации (мигают все указатели поворота ваз 2110) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем К3 типа 493.3747 в монтажном блоке.

При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65°С и напряжении от 10,8 до 15 В.

• Схема включения указателей поворота и аварийной сигнализаци
• 1 —- лампы указателей поворота в блок-фарах
• 2 —- монтажный блок
• 3 —- выключатель зажигания ваз 2111
• 4 —- выключатель аварийной сигнализации
• 5 —- боковые указатели поворота
• 6 —- лампы указателей поворота в наружных задних фонарях
• 7 —- переключатель указателей поворота
• 8 —- комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации
• К3 —- реле-прерыватель указателей поворота и аварийной сигнализации
• А —- к источникам питания

Решение о замене стандартных лампочек на современные светодиоды в последнее время приобрело своеобразную актуальность. Так, наличие светодиодов позволяет расширить диапазон цветовых эффектов, а также сэкономить на потреблении тока. Но, несмотря на преимущества светодиодов, все же существуют свои определенные трудности во время их установки на поворотники ВАЗ 2110 – появляются трудности с морганием (частота сигналов резко увеличивается).

В чем причина следует разобраться…

Прежде всего, необходимо разобраться в принципе работы реле указателей поворотов ВАЗ 2110 (реле под № 3 в блоке предохранителей), а также в остальных моделях автомобилей: Во время работы штатной лампочки в поворотниках происходит нагревание пластины в самом реле, за счет сопротивления лампочки, следовательно, цепь размыкается. В случае перегорания лампочки реле недополучает это сопротивления, отсутствует нагрев, нет размыкания цепи и как результат частое моргание.

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099 .

Расшифровка будет производиться в двойном формате, где F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18 , а цифры от 1 до 16 — монтажный блок старого образца 17.3722 .

• 1 (8 A) F9 (7,5 A) – Правая противотуманная фара;
• 2 (8 A) F8 (7,5 A) – Левая противотуманная фара;
• 3 (8 A) F1 (10 A) – Омыватели фар, реле и клапана омывателя;
• 4 (16 A) F7 (30 A) – Очистители фар, реле очистителя фар, предохранитель печки, электродвигатель омывателя переднего и заднего стекол, реле вентилятора охлаждения радиатора, освещение бардачка, реле обогрева заднего стекла;
• 5 (8 A) F16 (15 A) – Лампа давления масла, указатели поворота и аварийной сигнализации, задние фонари, редуктор включения очистителя лобового стекла, лампа уровня тормозной жидкости, лампа стояночного тормоза, лампа ”STOP”, указатель температур и уровня топлива.
• 6 (8 A) F3 (10 A) – Задние фонари и освещение салона.
• 6 (8 A) F6 (30 A) – Стеклоподъемники и реле электростеклоподъемников.
• 7 (8 A) F10 (7,5 A) – Освещение заднего гос. номера, освещение приборной панели, освещение прикуривателя, подсветка рычага отопителя.
• 8 (16 A) F5 (20 A) – Звуковой сигнал, двигатель вентилятора охлаждения двигателя и его реле.
• 9 (8 A) F10 (7,5 A) – Габариты левой фары и левого заднего огня.
• 10 (8 A) F11 (7.5 A) – Габариты правой фары и правого заднего огня./li>
• 11 (8 A) F2 (10 A) – Аварийная сигнализация и ее лампа.
• 12 (16 A) F4 (20 A) – Прикуриватель, обогрев заднего стекла и его реле включения.
• 13 (8 A) F15 (7,5 A) – Дальний свет правой фары.
• 14 (8 A) F14 (7.5) – Дальний свет левой фары и лампа их включения.
• 15 (8 A) F13 (7,5 A) – Ближний свет левой фары.
• 16 (8 A) F12 (7,5 A) – Ближний свет правой фары.

Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях. Причины неисправности указателей поворота1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.

Предидущие причины,

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке

Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

Особенности замены штатных поворотников на светодиодные

• вы демонтируете старые поворотники;
• устанавливаете новые светодиодные;
• подключаете их по стандартной схеме;
• включаете переключатель и обнаруживаете, что либо не работают поворотники, либо они мигают с удвоенной, а то и с утроенной частотой.

Не будем отвечать на вопрос: почему это происходит и вдаваться в подробные электротехнические тонкости работы реле поворотов на вашем мотоцикле, а рассмотрим основные методы устранения этой неисправности.

Установка шунтирующих резисторов

Самый простой способ сделать так, чтобы реле поворотов «видело» нагрузку, аналогичную обычным лампам, это зашунтировать светодиоды мощными (не менее 20÷25 Вт) резисторами номиналом 10÷20 Ом, чтобы поворотники моргали согласно ГОСТу. Для этого подойдут следующие типы сопротивлений:

• SQP-20 в литом цементном корпусе (стоимость 20÷40 рублей);
• AH-25, у которых корпус выполнен из металла со специальными отверстиями для крепления (120÷140 рублей);
• ПЭВ-20 в керамическом исполнении (100÷150 рублей).

Параллельно каждой группе указателей поворотов (правых и левых) подключается по одному резистору, то есть, их необходимо приобрести 2 штуки.

Недостатки данного метода:

• Так как через шунтирующие резисторы течет большой ток, то энергосберегающие свойства новых сигналов поворота сводятся к нулю.
• Цементные резисторы плохо переносят вибрацию и прослужат на мотоцикле недолго.
• Стоимость металлических изделий соизмерима с ценой нового электронного реле поворотов.

Замена штатного реле поворотов на электронное

Самым правильным с технической точки зрения способом установки светодиодных сигналов поворота является замена штатного электромеханического реле на электронное. Особенность работы этого устройства состоит в том, что указатели поворотов мигают с определенной строго заданной частотой (независимо от подключенной нагрузки). Сейчас на рынке представлено большое количество таких устройств от различных , «Tirol», «Feelwind», «Vbestlife», «Catuo»). В зависимости от марки и электрической схемы мотоцикла в нем может быть установлено реле с двумя или тремя контактами. Чтобы у вас не возник вопрос: как подключить реле поворотов, приобретайте электронное устройство с необходимым количеством контактов. Сейчас в продаже есть обе разновидности этих изделий, поэтому замена и установка новых реле не представит особых трудностей. Цена на такие изделия: 250÷350 рублей.

Внимание! Прежде, чем покупать электронное реле, установите светодиодные поворотники и произведите пробное включение. Если поворотники работают и мигают с нормальной частотой, то значит в вашем мотоцикле изначально было установлено электронное реле и нет необходимости в его замене

Доработка автомобильного реле поворотов

Для тех, кто любит заниматься самоделками, или если в вашем регионе есть трудности с приобретением электронного реле, не составит большого труда изготовить его из обычного автомобильного реле поворотов с тремя контактами (маркируют индексом «495.3747» и на сегодняшний день стоит 180÷240 рублей). Ниже представлена электрическая схема самого изделия и его подключения:

Алгоритм модернизации:

• с помощью отвертки аккуратно снимаем пластиковый кожух реле;
• на монтажной плате находим впаянную микросхему;
• определяем место впайки ножки №7 (его легко определить, так как на корпусе над ножкой №1 стоит точка);
• переворачиваем плату и ножом на плате процарапываем проводник, идущий от этой ножки;
• реле готово к установке и дальнейшей эксплуатации со светодиодами.

Внимание! Если после включения поворотник моргает со слишком большой частотой, то необходимо заменить конденсатор C ₁ (вместо установленного в плату конденсатора емкостью 2,2 мкФ установить 4,7 мкФ). Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго

Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников

Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго. Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников.
