Схема подключения реле стартера ваз

Схема установки предохранителей ВАЗ 2112

Инжектор, 16 клапанов

Маркировка / ампераж	За что отвечает
F (Ф-1) / 5	Приборная панель, фонари, номерной знак, левая сторона габаритов, багажник
F (Ф-2) / 7,5	Левая сторона БС фар
F (Ф-3) / 10	ДС фар левый борт
F (Ф-4) / 10	Противотуманная фара
F (Ф-5) / 30	Стеклоподъемники
F (Ф-6) / 15	Автомобильная розетка для подключения дополнительного освещения
F (Ф-7) / 20	Сигнал, вентилятор радиатора
F (Ф-8) / 20	Обогрев заднего стекла
F (Ф-9) / 20	Датчик термостата, очиститель фар, лобового стекла
F (Ф-10) / 20	Зарезервирован
F (Ф-11) / 5	Габариты правый борт
F (Ф-12) / 7,5	БС фар правая сторона
F (Ф-13) / 10	ДС фар правый борт
F (Ф-14) / 10	Противотуманная фара
F (Ф-15) / 20	Блокиратор замка зажигания, подогрев передних кресел
F (Ф-16) / 10	Аварийка, поворотники
F (Ф-17) / 7,5	Освещение салона, выключатель зажигания, подсветка, часы
F (Ф-18) / 25	Освещение вещевого отсека, на прикуриватель, на печку, на стартер
F (Ф-19) / 10	Блокиратор дверных замков, габариты, стоп сигнал, приборная панель, индикатор генератора
F (Ф-20) / 7,5	Противотуманные фары (сзади), бензонасос

Цена БП в сборе от 2100 рублей, плавильные элементы от 100 рублей за единицу, комплект от 350 рублей. В зависимости от производителя, отечественный дешевле, импортный дороже, но качественнее.

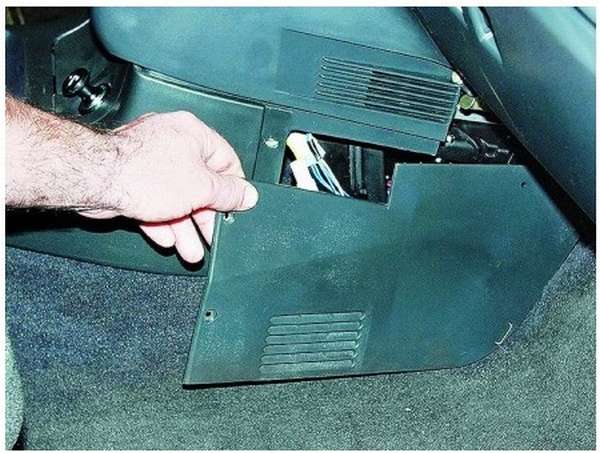

Также дополнительные модули установлены в правой части центрального канала, за магнитолой. Чтобы их заменить, отверткой с крестообразным наконечником откручиваем винты, снимаем крышку. Всего в полости установлено шесть модулей, а именно:

• Зажигания,
• Регистраторы скоростного режима, потребления воздуха, температуры,
• Топливные форсунки, реле, насос,
• Вентилятор печного отопителя.

Проверка

Чтобы удобнее было производить проверку:

• Возьмите два провода 30-40сантиметров длиной и затем подключите к аккумулятору эти провода
• Затем необходимо соединить напрямую провод, который идет от отрицательной клеммы с соответствующей ему клеммой на реле, затем подключаем проводок, который соединяется с положительной клеммой
• Реле при этом должно втянуть сердечник с характерным щелчком
• Когда это не произошло – тогда причиной неполадки действительно является именно реле, устанавливаем обратно, можно прикручивать пускатель обратно
• Выполняя замену реле, непременно стоит произвести и профилактику для самого стартера
• Открутите заднюю крышку, очистив предварительно (по необходимости) с нее грязь, и осмотреть состояние щеток щетки кроме этого вилки бендикса
• Если вы обнаружили, что щетки либо вилку необходимо менять, тогда лучше всего сделать это сразу, иначе в скором времени, обязательно придется снова снимать стартер и ремонтировать

Где находится реле стартера в автомобиле ВАЗ-2112

Первой моделью Волжского автомобильного завода, выпущенной в 1970 году, была марка машин «Жигули». Автомашина стала весьма престижной и пользовалась большим спросом до конца 1980-х годов. Затем на авторынок пришли заграничные иномарки. Конкуренция заставила изменить и усовершенствовать модель на марку LADA. С 1999 года машину модифицировали, и она продолжала пользоваться массовым спросом, усовершенствование ее кузова на современный дизайн, улучшение ходовых качеств, динамичность и комфортабельность дали возможность увеличить качество и спрос. Выпуск ВАЗ-2112 начался с 2000 года с периодическими техническими преобразованиями и качественными улучшениями модели.

Как снять и поставить реле стартера

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

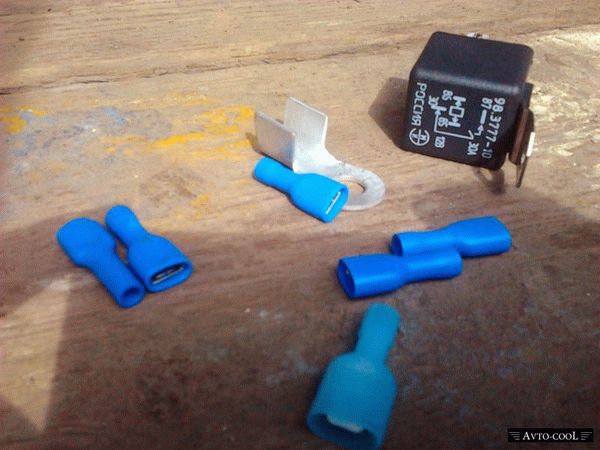

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.

Все выше прописанные действия необходимо проводить в строгом порядке.

После процесса демонтажа стартера, следует произвести еще несколько простых действий:

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

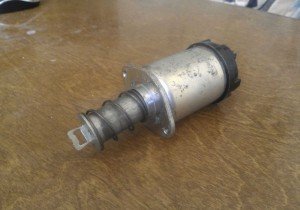

Реле тяговое

Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.

Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной.  Что касается цены на реле, то они различны.

Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.

Видео и фото – материалы помогут в работе своими руками. Главное – делать все, как того требует инструкция.

Источники

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

Схема бензонасоса ВАЗ состоит из важных для завода двигателя машины элементов:

• ключ для зажигания;
• предохранитель всей системы;
• реле;
• соединительные провода;
• общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Схема крепления стартера и его ключевые особенности

На «Самарах» стартер фиксировался тремя гайками, а вот на ВАЗ 2112 для его крепления используется всего две. Корпус механизма изготовлен из стали, его задняя и передняя крышки присоединяются друг к другу посредством шпилек. Шестерня бендикса стартера накрыта полуколпаком передней крышки. На коробке передач присутствует еще один полуколпак.

Механизм редукторный, поэтому на нем предусматривается два вала. На одном осуществляется перемещение рабочей шестерни бендикса, его называют валом привода. Вторым является вал якоря. Два вала требуют наличия в конструкции четырех втулок. Естественно, это уменьшает (и довольно-таки существенно) наработку системы на отказ.

Но с другой стороны большое количество втулок снимает нагрузку с двигателя механизма постоянного тока.

Стартер на «двенадцатку» имеет достаточно «скромные» геометрические размеры и при этом весьма эффективно выдает высокие обороты. Его двигатель является щеточным, четырехполюсным, работает за счет мощных постоянных магнитов, которые прикрепляются непосредственно к корпусу устройства. Вес стартера составляет около четырех килограмм, на холостом ходу он получает около 80 ампер тока, в рабочем режиме – порядка 375 ампер.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

• замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на втягивающем реле;
• перегорание обмотки;
• обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

• Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
• Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
• Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

• Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
• Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
• Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
• Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

• Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
• С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Замена

Основными симптомами неисправности элемента являются следующие составляющие:

• Стартер не срабатывает(см.Ремонт стартера Ваз — делаем все сами), после попытки завести силовой агрегат.
• Стартер не отключается, когда двигатель уже завелся. Он продолжает крутиться.
• Нормально крутится стартер, но не заводится двигатель. Причина — не проворачивается коленвал.
• Во время движения автомобиля слышен характерный шум и скрежет.

Удостоверяемся, что проблемной точкой в системе авто является именно стартер:

• Проверяем надежность проводов, идущих от АКБ к стартеру. Вполне возможно, что они имеют обрыв или контакты нехорошо сидят.
• Включаем сигнал и фары, если провода в порядке. Дело в том, что при слабом АКБ с неполной зарядкой, вышеописанные проблемы с запуском двигателя могут наблюдаться. Если свет фар тусклый, а сигнал слабый — то АКБ разряжена.
• Снимаем провода с выводов замка зажигания, если АКБ в порядке и соединяем их между собой (эти провода отмечены на схеме авто цифрами «30» и «50»). Если стартер при кратковременном замыкании проводов нормально крутит, значит проблема именно в выключателе зажигания.
• Если замок исправен, а стартер все еще не срабатывает, можно попробовать соединить дополнительный провод со штекером реле и одновременно с концом провода плюса АКБ. Если стартер заработает, то на лицо неисправность в цепи от АКБ до реле, которую и надо устранить.
• Если и это не помогло, придется снять стартер и проверить.

Демонтаж

Итак, стартер плохо работает и нужно его демонтировать, чтобы определить тяжесть неисправности с последующим ремонтом или заменой. Приступим:

• Снимаем провод минуса с АКБ.
• Теперь отсоединяем провод, идущий на тяговое реле.
• Ключом на 13 выворачивается гайка, которая держит провод плюса, идущего от АКБ к стартеру.

• Провод снимается.
• Теперь надо отвернуть гайки, которые фиксируют стартер к картеру сцепления. Для этого используем ключ на 15.
• Стартер снимаем.

Примечание. Чтобы не перепутать при обратном монтаже провода, их рекомендуется отметить. К примеру, можно использовать для отметки отдельные куски проволоки разного цвета.

Разборка

Стартер демонтирован. Теперь надо его разобрать:

• Берем головку на 10 или ключ. Отворачиваем гайку на реле и снимаем провод, идущий на стартер.
• Болты реле, крепящие его со стартером, отворачиваем ключом или головкой на 8.
• Снимаем реле стартера.
• Видим прокладку между передней крышкой и реле, которую тоже снимаем.
• Подвергаем демонтажу пружину и якорь.
• Подвергаем демонтажу гайки стяжных шпилек.
• Стартер снимаем со шпилек вместе с якорем.

В процессе проведения этих работ своими руками крайне рекомендуется пользоваться видео и фото — материалами, дающими практическое понимание процесса. Делать все надо строго по инструкции, чтобы не возникло никаких проблем.

Стартер для автомобиля является самым необходимым устройством. Без него просто невозможен запуск двигателя любого современного автомобиля, и если авто с механической КПП можно завести с толкача, то с автоматической коробкой передач сделать это попросту невозможно. И чтобы от этого устройства не было неприятностей нужно постоянно проводить диагностику, а по окончанию срока эксплуатации желательно его заменить новым. Так как замена стартера ваз 2110-2112 не отличается, какими-то конструктивными особенностями от других моделей этой марки автомобилей, то приведем его пошаговую инструкцию.

Как устроено реле стартера «двенадцатки»?

Втягивающее реле несет ответственность за вращение маховика коленвала при выдвижении муфты (обгонной), а также за запуск стартера. В его корпусе имеются две обмотки:

• удерживающая;
• втягивающая.

Внутри корпуса, выполненного из железа и снабженного текстолитовой крышкой, предусмотрен сердечник. В указанной крышке из текстолита устанавливаются силовые контакты – болты для подключения к ним электрического питания. Кроме того, в крышке находится и дополнительное приспособление – подвижная пластинка, предназначенная для замыкания контактов тогда, когда сердечник втягивается, и контакт, питающий втягивающее реле (точнее – его обмотки).

Реле с подвижной вилкой механизма запуска связано сердечником. Вилка соединяется с бендиксом, на одном из торцов которого установлена шестерня. Она вращает маховик коленвала за счет того, что во время запуска двигателя автомобиля зацепляется с венцом маховика.

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится.

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

• отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
• не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
• вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
• шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

Как снять и заменить стартер на ВАЗ- 2112 16 клапанов: фото, видео

В этой статье подробно будет изложена инструкция по снятию стартера с автомобиля ВАЗ-2112, будет рассказано и визуально показано устройство стартера и да и всей системы зажигания в целом.

На видео ниже рассмотрена замена стартера на ВАЗ-2110 (на 16-ти клапанной ВАЗ-2112 меняется аналогично):

Процесс замены стартера на ВАЗ-2112

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

1. Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

   Снимите клемму

2. Отсоедините провод на тяговом реле.
3. Следующим шагом будет откручивание стартера трещоткой и головкой «на 15» 2 крепление (одно снизу).

   Открутите крепления стартера

4. После проделанных выше операций, можно смело доставать стартер.

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Основные узлы стартера:

Более подробно вы можете вы увидеть на картинке

1. Передняя крышка с подшипником скольжения.
2. Бендикс (привод включения).
3. Планетарный редуктор.
4. Ротор с коллектором.
5. Корпус со статором.
6. Втягивающее реле.
7. Щеточный узел.
8. Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

1. Сломан якорь втягивающего реле.
2. Обрыв проводки.
3. Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

Заключение

Существует много причин неисправности работы системы зажигания и не всегда во всем виноват стартер, поэтому прежде чем менять деталь осведомитесь, что дело точно в нём. Проверьте реле, и наличие напряжения на клеммах стартера. Более подробно в материале: почему не крутит стартер?

Для чего требуется реле стартера

Замена реле стартера на ваз 2110

Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала.

Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи.

Путь энергии проходит через переключатель зажигания.

Ваз 2110 дополнительное реле стартера

Таким способом подается питание на каждую обмотку тягового реле. Обмотки имеют два вида:

• Втягивающая обмотка.
• Удерживающая обмотка.

Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается.

Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В. Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия.

Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать

Тяговое реле можно визуально рассмотреть. Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.

Ваз 2110 реле блокировки стартера

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Ремонт электронного устройства

Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:

1. Демонтируется короб, под ним между двумя элементами и находится колодка реле бензонасоса.
2. Пластмассовый штекер подключает главное реле к сети, ток проходит сквозь катушку, намагничивает ее. Следовательно, создается необходимое напряжение, цепь замыкается, стартер включается в работу, а модуль отключается по сигналу панели управления.
3. При помощи специальной отвертки снимается панель кожуха.
4. № 3 колодка с форсунками, бензонасосом и реле.
5. Проверить клеммы на напряжение, ликвидировать обрыв, зачистить проводки или крепче закрепить зажимы.
6. Вынуть реле модуля из корпуса, контакты соединить перемычкой и проверить:

• работу электронасоса;
• рабочий шум показывает на исправность самого топливного двигателя;
• поменять реле на рабочее и проверить еще раз действие системы;
• хорошим помощником будет применение мультиметра;
• регулярно проводить диагностику автотранспорта.

Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.
