Замена ремня генератора ваз 2107 инжектор

Содержание:

Процесс замены ремня своими руками
Пошаговая инструкция по замене
- Этапы
Причины обрыва
Пошаговая инструкция по замене
- Этапы
Как натянуть ремень генератора на Ваз 2107
РЕМЕНЬ ГЕНЕРАТОРА НА ВАЗ 2107
ДЕМОНТАЖНЫЕ РАБОТЫ
Выбор помпы и ремня генератора | Автор топика: Rasikha
Процесс замены ремня своими руками
ДЕМОНТАЖНЫЕ РАБОТЫ
Как произвести замену генератора на ВАЗ 2107
- Подготовка инструмента
- Демонтажные работы
  - Фотогалерея: основные этапы работы
Демонтаж и проверка регуляторов напряжения на ВАЗ 2107
- Последовательность работы
- Видео: проверяем регулятор напряжения на ВАЗ 2107

Процесс замены ремня своими руками

Получив доступ к необходимому элементу, осмотрите его. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Пошаговая инструкция по замене

Замена ремня генератора лада калина 8 клапанов

Замена ремня генератора на ВАЗ 2107 — очень простая работа и может быть выполнена в обычных гаражных условиях без привлечения специалиста.

Чтобы поменять ремень, нам понадобится:

набор ключей;
монтировка.

Этапы

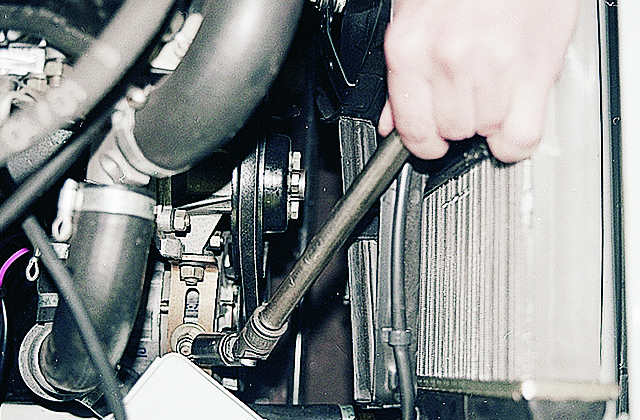

Первым делом необходимо ослабить гайку, которой генератор крепится к монтажной планке.
Ослабление гайки
Далее монтировкой движем его к моторному блоку.
В случае если силовой агрегат вашего авто инжекторный, то нужно убрать датчик коленвала.
Снимаем старый ремень.
Ставим новый и натягиваем его на все шкивы.
Для того, чтобы подтянуть ремень при помощи монтировки, двигаем генератор. Достигнув требуемого натяжения, закручиваем фиксирующую гайку.
Регулировка натяжения
Не допускайте перетяжки, иначе во время работы может произойти его разрыв.
Натяжения проверяется следующим способом. Берется отвертка и ею нужно нажать на ветвь, как изображено на фото. Далее производится замер с помощью обычной линейки. Если прогиб находится в пределах нормы, то работу можно считать выполненной. Если же нет, то открутив гайку, движем генератор в ту или иную сторону для получения нужного нам натяжения.

Неисправность ремня генератора ВАЗ 2107 может выражаться в двух проявлениях:

В первом случае генератор перестает вращаться и вырабатывать электричество, о чем сигнализирует контрольная лампа на панели приборов. Более того, так как ремень генератора ВАЗ 2107 передает крутящий момент от коленвала водяной помпе, при его обрыве прекращается прокачка охлаждающей жидкости через радиатор охлаждения и блок цилиндров, что приводит к быстрому перегреву двигателя. Поэтому при обрыве ремня эксплуатация автомобиля невозможна.

Привод генератора и помпы на инжекторной и карбюраторной вариации ВАЗ 2107 идентичен. Следовательно, одинаковы и их проблемы. Единственное отличие инжекторной модели — наличие датчика положения коленчатого вала двигателя, который приходится снимать во время операции по замене ремня генератора.

Если правильно определиться, что именно вызывает пробуксовку, вполне возможно самостоятельно устранить неисправность. Причин, по которым ремень генератора буксует, две:

Также свист, похожий на звук при пробуксовке, может издавать неисправный подшипник генератора. В любом из таких случаев ремонт не требует особенно высокой квалификации и не занимает много времени. Специализированных приспособлений и приборов тоже не потребуется. Понадобится монтировка и два рожковых ключа (или головки) на 17 и 19.

Для проверки длины ремня генератора необязательно его снимать. Можно считать: если ремень еще можно натянуть, его длина укладывается в допустимые пределы. Для натяжения ремня понадобится выполнить такие действия:

При выходе из строя подшипника генератора требуется проведение ремонта. Для этого необходимо демонтировать генератор, открутив крепежные гайки, указанные выше, разобрать генератор и заменить подшипник вала на новый. Данная операция не отличается простотой, потому, если нет уверенности в навыках, оптимальным решением будет обращение к специалистам. Это поможет избежать проблем, связанных с дальнейшей эксплуатацией генератора, получить определенные гарантии качества ремонта.

При загрязнении ремня маслом можно попытаться произвести очистку, предварительно ослабив натяжение и сняв его со шкивов. Однако вещества, способные качественно очистить масляные загрязнения, могут нанести вред ремню генератора. С учетом небольшой стоимости ремня, можно сразу произвести его замену, не растрачивая усилия на попытки его отмыть. Разумеется, этот совет годится лишь в случае, если под рукой имеется магазин запчастей.

Причины обрыва

1. Исчерпанный ресурс. Ремень нужно менять при пробеге 50-60 тысяч километров, но многие не делают этого;
2. Бракованное изделие. Завод-изготовитель может произвести некачественны товар;
3. Вышедшие из строя натяжительные ролики, валы и шкивы;
4. Неправильно выбранный уровень натяжения ремня.

Ролик натяжителя ремня генератора и его замена

Признаки износа:

1. Отсутствие зубчиков. При отсутствии зубьев изделие не может зацепляться за ролики, шкивы и валы;
2. Внешние видоизменения. Если замечены трещины, сколы, растяжения и прочие дефекты – нужна срочная замена.

Если из подкапотного пространства слышен свист при включенной магнитоле, противотуманных и обычных фарах, и прочее, то скорее всего пришло время менять ремень. Часто, свист устраняется если затянуть, или наоборот, немного ослабить изделие. При неисправной работе генератора на панели приборов ВАЗ 2107 загорается индикатор «Check engine» или, дословно переводя — «неисправность двигателя».

При обрыве ремня не сразу станет понятно что он оборван, так как электроника автомобиля будет питаться энергией аккумулятора. Чтобы этого не допустить нужно следить за состоянием изделия и в случае необходимости померемнянять его.

Пошаговая инструкция по замене

Замена ремня генератора без натяжителя на лада гранта и калина

Чтобы поменять ремень, нам понадобится:

набор ключей;
монтировка.

Ключи необходимых размеров

Этапы

Первым делом необходимо ослабить гайку, которой генератор крепится к монтажной планке.

Далее монтировкой движем его к моторному блоку.
В случае если силовой агрегат вашего авто инжекторный, то нужно убрать датчик коленвала.
Снимаем старый ремень.
Ставим новый и натягиваем его на все шкивы.
Для того, чтобы подтянуть ремень при помощи монтировки, двигаем генератор. Достигнув требуемого натяжения, закручиваем фиксирующую гайку.

Не допускайте перетяжки, иначе во время работы может произойти его разрыв.
Натяжения проверяется следующим способом. Берется отвертка и ею нужно нажать на ветвь, как изображено на фото. Далее производится замер с помощью обычной линейки. Если прогиб находится в пределах нормы, то работу можно считать выполненной. Если же нет, то открутив гайку, движем генератор в ту или иную сторону для получения нужного нам натяжения.

Как видите, все достаточно просто и нет никакой необходимости обращаться на СТО для устранения подобной неисправности. Если у вас остались вопросы, то посмотрите видео или оставьте внизу комментарий.

Извините, в настоящее время нет доступных опросов.

Как натянуть ремень генератора на Ваз 2107

Слабое натяжение.
Загрязнение (обычно моторным маслом).

Проще всего устранить слабое натяжение ремня генератора. Обычно со временем ремень немного растягивается и начинает проскальзывать на шкивах, издавая неприятный свист. Ремень генератора ВАЗ 2107, размер которого превышает максимально допустимый, необходимо заменить. Также следует менять ремень, если он растрескался и имеет заметные повреждения.

При помощи ключа (головки) на 17 отпустить гайку, которой генератор крепится на скобе.
Отпустить гайку штока генератора, используя ключ на 19.
Натянуть ремень, смещая генератор при помощи монтировки.
Зафиксировать генератор на регулировочной скобе при помощи гайки и проверить натяжение. Прогиб ремня между помпой и коленвалом при нажатии рукой должен быть примерно 12-17 мм, между помпой и генератором – в пределах 10-17 мм.
Крепко затянуть гайки, исключив самопроизвольное откручивание.

После замены подшипника генератор нужно закрепить на месте и натянуть в соответствии с рекомендациями, изложенными выше.

Стоит заметить, что свист может возникать при исправном подшипнике и хорошо натянутом ремне. Такое явление наблюдается в сильные морозы, когда материал ремня замерзает и становится слишком жестким, теряя сцепление со шкивами. Такой свист возникает после заводки двигателя на морозе и исчезает после того, как двигатель нагреется. Это нормальное явление при низких температурах. В данном случае ремонтные работы не требуются. Стоит лишь убедиться в отсутствии повреждения ремня (в сильные морозы он становится хрупким), чтобы избежать его обрыва во время поездки.

РЕМЕНЬ ГЕНЕРАТОРА НА ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

ДЕМОНТАЖНЫЕ РАБОТЫ

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Домкрат нужно упереть в балку автомобиля

Ход работ сводится к последовательному выполнению следующих действий:

Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
Гаечным ключом выкрутить гайку крепления до половины.
Открутить гайку на кронштейне, но не снимать её со шпильки.
Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
Убрать ремень с посадочных шкивов, удалить его из зоны работы.
Отсоединить все поступающие провода к корпусу генератора.
До конца открутить гайки крепления.
Потянуть генератор на себя и вытащить его из-под кузова.

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Выбор помпы и ремня генератора | Автор топика: Rasikha

народ подскажите какой фирмы лучше брать?

Lyokha (Henrika) по помпе скажу одно что не бери с пластмассовой крыльчаткой.

Dmitry (Pahoran) ремень Bosch

Alexey (Steropes) Про помпы тут http://www.semerka.info/forum/viewtopic.php? f=5&t..

Alexey (Steropes) брал тза попалась контрафактка, не отгуляла и пяти тыщ, подшипник разлюфтился, поставил такуюже, но купленную в другом магазине – пока все норм.а вообще скорее всего если настощая деталь, то своё отслужит, прежде чем купить, надо посмотреть что есть в магазине, и на сайте оф производителя учиться отличать контрафакт от настоящей деталиПо поводу ремня: Есть разница? на мой взгляд самый хороший ремень, это 2 ремня – 1 под капотом и один в багажникеу меня стоит самый стремный рублей за 30-40 тыщ 20 уже отъездил

Alexey (Steropes) А чё там насчёт помпы от Шнивы? :))

Alexey (Steropes) Ну, я вчера вроде бы определился.

Sergey (Boniface) Я у дедушки в гараже нашел 2 помпы изготовлены еще при СССР замотаны в промасленную бумагу, но почему-то без крыльчаток, со старой переставил, то уже 80тыс ходит

Roman (Gillis) повезло! в СССР умели делать зап.части.

Nikolay (Haurahi) Помпа ТЗА 2год пока номально.До этого лузар хватило на пол месяца, отвез в магаз, поменяли опять на лузар месяца полтора и тоже запищала.Ремень обычный помоему 70р.Больше70тысяч прошел пока не разлазится, но в багажнике запасной всеже имеется,

Alexey (Steropes) Николай, а ТЗА пробивал по номеру на их сайте? Это действительно работает? А я позавчера купил всё же HEPU за 740 рубликов. Подожду с заменой до тепла и когда снег сойдёт – надоело уже чистить въезд в гараж.

Nikolay (Haurahi) Алексей, по номеру на сайте не пробивал т.к.нетом не пользовался в то время.Но всеже радует что эта помпа второй год крутится без люфта и свиста.Ну а нынешнее качество з.ч.желает лучшего да и этим “нинзя” помоему наплевать что штомповать поэтому и попадаются пластмасовые поршни и похожие на сплав алюминия подшипники-лепят из того что есть.

Roman (Gillis) Алексей, Поздравляю с приобретением. Хорошая штука. себе года два назад такуюже поставил. теперь езжу ненарадуюсь)))

Dmitry (Pahoran) Алексей, отпишись, пожалуйста, как помпа? сколько проехала?

Alexey (Steropes) Ну, вот уже сентябрь на носу. Полёт нормальный. Я не отметил, сколько в км – это чуть позже мне пришла в голову идея вести бортжурнал.))Но повторюсь – отрицательных отзывов в нете я не видел. Только положительные. А потому и выбрал Hepu.

Dmitry (Pahoran) сегодня друг поставил помпу ТЗА, потекла через 5 минут))

Alexey (Steropes) надо ещё ремешок без фанатизма натягивать, любую можно ушатать за недельку если перетянуть ремень

Alexey (Steropes) Тема поднята в связи с вопросом о качестве помп производства Лузар.

Dmitry (Pahoran) Друг в магазине работет, говорит Лузар еще назад не приносили. Другой друг поставил ТЗА, сразу потекла, поставил Лузар, уже пару месяцев ездит.

Alexey (Steropes) Про продукцию Лузар в нете отзывы противоречивые, можешь почитать. Правда я видел пока только про радиаторы. Я пока пользую только вентилятор печки лузаровский, на подшипниках. Три года -полёт нормальный.

Метки: Какой размер ремня генератора на ваз 2107

Процесс замены ремня своими руками

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

ДЕМОНТАЖНЫЕ РАБОТЫ

Домкрат нужно упереть в балку автомобиля

Ход работ сводится к последовательному выполнению следующих действий:

Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
Гаечным ключом выкрутить гайку крепления до половины.
Открутить гайку на кронштейне, но не снимать её со шпильки.
Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
Убрать ремень с посадочных шкивов, удалить его из зоны работы.
Отсоединить все поступающие провода к корпусу генератора.
До конца открутить гайки крепления.
Потянуть генератор на себя и вытащить его из-под кузова.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

сгоревшая обмотка;
межвитковое короткое замыкание;
деформация корпуса генератора;
выработка ресурса.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

гаечный ключ на 10;
гаечный ключ на 17;
гаечный ключ на 19;
монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Ход работ сводится к последовательному выполнению следующих действий:

Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
Гаечным ключом выкрутить гайку крепления до половины.
Открутить гайку на кронштейне, но не снимать её со шпильки.
Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
Убрать ремень с посадочных шкивов, удалить его из зоны работы.
Отсоединить все поступающие провода к корпусу генератора.
До конца открутить гайки крепления.
Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

бытовой мультиметр;
рожковый ключ на 10;
отвёртка плоская;
отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.
Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.
Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.
Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.
После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);
Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.
