Рессора

Элементы пружинной зависимой подвески

Основными составляющими пружинной зависимой подвески, помимо металлической балки, являются:

  • упругий элемент (пружина);
  • демпфирующий элемент (амортизатор);
  • реактивные штанги (рычаги);
  • .

Пружинная зависимая подвеска

Самая популярная подвеска такого типа имеет пять рычагов. Четыре из них являются продольными, и лишь один – поперечный. Направляющие устройства с одной стороны крепятся к жесткой балке, а с другой – к раме автомобиля. Эти элементы обеспечивают восприятие подвеской продольных, боковых и вертикальных усилий.

Поперечный рычаг, препятствующий смещению моста из-за воздействия боковых усилий, имеет отдельное название – “тяга Панара”. Различают сплошную и регулируемую тягу Панара. Вторая разновидность поперечного рычага может также менять высоту моста относительно кузова автомашины. Из-за особенностей конструкции тяга Панара при левых и правых поворотах работает по-разному. В связи с этим у автомобиля могут быть определенные проблемы с управляемостью.

Передняя независимая подвеска автомобиля ВАЗ-2109

Передняя подвеска переднеприводных автомобилей ВАЗ – независимая телескопическая с амортизаторными стойками типа Макферсон изображена на рис. 2 .

Амортизаторная телескопическая стойка 8 нижним концом соединена с поворотным кулаком 12 с помощью штампованного кронштейна 11 и двух болтов. Верхний болт 10 с эксцентриковой шайбой 9 является регулировочным. С его помощью регулируется развал переднего колеса, так как при повороте болта изменяется положение поворотного кулака относительно амортизаторной стойки.

Верхний конец стойки 8 через резиновую опору 1 связан с кузовом. Шариковый подшипник 30, вмонтированный в опору, обеспечивает вращение стойки при повороте управляемых колес. Резиновая опора обеспечивает качание стойки при перемещении колеса и гашение высокочастотных вибраций.

Нижний поперечный рычаг 21 соединен с поворотным кулаком 12 шаровым шарниром 20. А с кронштейном 28 кузова – резинометаллическим шарниром. Растяжка 27 нижнего рычага связана с ним и кронштейном на кузове автомобиля через резинометаллические втулки.
Шайбы 22 служат для регулировки продольного наклона оси поворота управляемых колес.

Стержень стабилизатора 24 поперечной устойчивости крепится к кузову автомобиля через резиновые опоры 25, а к нижним рычагам подвески – через стойки 23 с резинометаллическими шарнирами.
Концы стержня стабилизатора одновременно выполняют функции дополнительных растяжек нижних рычагов подвески, которые, как и растяжка 27, воспринимает продольные силы и их моменты, передаваемые от передних ведущих колес на кузов.

Телескопическая стойка 8 является одновременно гидравлическим амортизатором. На ней установлена витая цилиндрическая пружина 5 между опорными чашками 2 и 6, а также буфер сжатия 3, ограничивающий ход колеса вверх. При ходе колеса вверх буфер упирается в опору 2, находящуюся в верхней части стойки. Буфер сжатия находится на защитном кожухе 29, который предохраняет шток амортизаторной стойки от загрязнений и механических повреждений.
Рулевой привод воздействует на стойку через поворотный рычаг 7. Внутри амортизаторной стойки находится гидравлический буфер отдачи, который ограничивает ход колеса вниз.

Плюсы и минусы подвески с рессорами

Как и любой другой узел машины, рессорная подвеска обладает плюсами и минусами.

Самым важным плюсом такой разновидности подвески является ее простая конструкция, которая обуславливает высокую надежность детали и ее дешевизну. Использование рессор дает возможность полностью отказаться от использования разнообразных штанг, рычагов, втулок и тому подобных элементов амортизаторной подвески. Также нельзя забывать, что рессоры легко переносят значительные перегрузки и езду по плохому покрытию.

Важной особенностью подобной запчасти является ее расположение – внизу кузова, что освобождает от необходимости использовать определенную часть багажного отсека, как в случае с амортизаторами. Среди недостатков устройства выделяют не самый большой срок службы: из-за частых перегрузок рессоры со временем начинают проседать

Кроме того, для предотвращения появления скрипов и дребезжания при езде листы узла следует периодически очищать от камешков и мусора, которые попадают между них

Среди недостатков устройства выделяют не самый большой срок службы: из-за частых перегрузок рессоры со временем начинают проседать. Кроме того, для предотвращения появления скрипов и дребезжания при езде листы узла следует периодически очищать от камешков и мусора, которые попадают между них.

Таким образом, рессора – важная часть автомобильной подвески. Из-за своей жесткости и прочности обычно используется только на грузовых машинах.

НА этом заканчиваю, читайте наш АВТОБЛОГ

Разновидности рессор

На современных серийных автомобилях используются такие листовые типы рессор:

  • параболический (малолистовая разновидность);
  • эллиптический (по форме напоминает эллипс);
  • четверть-эллиптическая;
  • полуэллиптическая;
  • 3/4-эллиптическая.

Также можно встретить торсионный тип и цилиндрический. В первом случае используется упругий стержень, работающий на скручивание (актуально для военной техники), а во втором – главная роль отведена стальному пруту, скрученному по спирали, в виде конуса либо чашеобразной формой (применяется в ж/д технике).

Для изготовления листов применяется конструкционная листовая сталь марок 50ХГ, 50ХГА, 50ХГФА, 55С2А, 65С2ГВА, 70. В результате проявляется стойкость к механическому износу готового изделия.

Устройство и принцип работы автомобильной рессоры

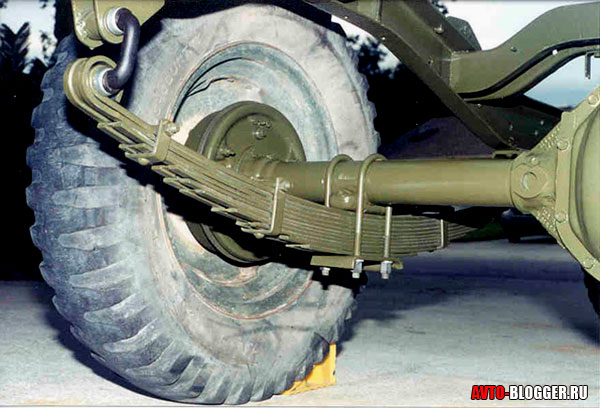

О том, что такое рессоры, знали ещё изготовители телег и карет, так как эта часть механического транспортного средства в инженерных конструкциях используется давно. Она используется для передачи силовых динамических и статических нагрузок от рамы либо кузова к ходовой части.

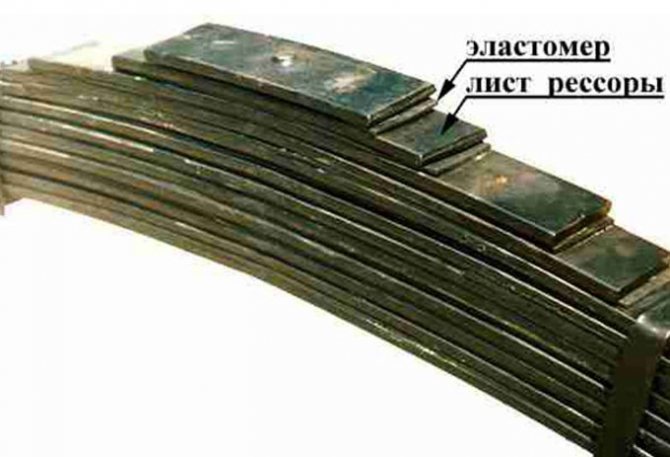

Конструкция этой части подвески является простым набором из пластин разной длины. Они собраны в пачку от самой длинной (с проушинами на конце) до самой короткой и соединены металлическими хомутами. Крепление в легковушках или джипах осуществляется под мостом, а в грузовиках непосредственно над мостом.

Передача нагрузки на изгиб происходит как при нагрузке упругой балки. В последнее время всё чаще используется не набор листов, а монолистовая балка. В гашении колебаний помогают вмонтированные амортизаторы. Основная задача, закладываемая в такую подвеску автомобиля, состоит в том, чтобы гасить вертикальные колебания.

Разновидности рессор

На современных серийных автомобилях используются такие листовые типы рессор:

  • параболический (малолистовая разновидность);
  • эллиптический (по форме напоминает эллипс);
  • четверть-эллиптическая;
  • полуэллиптическая;
  • 3/4-эллиптическая.

Также можно встретить торсионный тип и цилиндрический. В первом случае используется упругий стержень, работающий на скручивание (актуально для военной техники), а во втором – главная роль отведена стальному пруту, скрученному по спирали, в виде конуса либо чашеобразной формой (применяется в ж/д технике).

Для изготовления листов применяется конструкционная листовая сталь марок 50ХГ, 50ХГА, 50ХГФА, 55С2А, 65С2ГВА, 70. В результате проявляется стойкость к механическому износу готового изделия.

Спортивные независимые подвески

Винтовая подвеска (койловеры)

Винтовая подвеска, или койловеры – амортизационные стойки с возможностью настройки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также величину дорожного просвета.

Подвески типа push-rod и pull-rod

Данные устройства разрабатывались для гоночных автомобилей с открытыми колесами. В основе – двухрычажная схема. Основная особенность заключается в том, что демпфирующие элементы расположены внутри кузова. Конструкция данных типов подвески очень схожа, отличие заключается лишь в расположении воспринимающих нагрузку элементов.

Различие спортивных подвесок push-rod и pull-rod

Спортивная подвеска push-rod: воспринимающий нагрузку элемент – толкатель, работает на сжатие.

Спортивная подвеска pull-rod: воспринимающий нагрузку элемент работает на растяжение.

Такая конструкция снижает центр тяжести и обеспечивает лучшую устойчивость автомобиля. Подвеска pull-rod имеет более низкий центр тяжести, чем push-rod. Однако на практике их общая эффективность примерно одинакова.

Независимая подвеска

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Марки стали по ГОСТу 14959–79

Это стали с высоким содержанием углерода, но с малым легированием. Госстандарт 14959 обозначает – легированный сплав следующих марок:

  • 3К-7 – применяется в выработке проволоки холоднотянутым способом, из которой изготавливают пружины, незакаливаемые;
  • 50ХГ – производят рессоры для автомашин и пружины для жд. составов;
  • 50ХГА – назначение в производстве как у предыдущей марки рессорно пружинной стали;
  • 50ХГФА – выпускают особенные пружины и рессорные детали для машин;
  • 50ХСА – пружины специального назначения и небольшие детали для механизмов часов;
  • 50ХФА – изготавливают детали с повышенной нагрузкой, с требованиями высочайшей устойчивости и прочности, которые действуют при больших температурах – до 300 градусов.
  • 51ХФА – для пружинной проволоки;
  • 55С2 — для производства пружинных механизмов и рессор, используемых в тракторостроении, машиностроении, для подвижных составов на ж/д;
  • 55С2А – производят авторессоры, пружины для поездов;
  • 55С2ГФ – для выработки очень прочных пружин специального направления, авторессор;

  • 55ХГР – производят полосовую сталь пружинную, толщина которой варьируется от 3 до 24 мм;
  • 60Г – для выработки круглых и гладких пружин, колечки и прочие выработки пружинного типа, обладающих высокой стойкостью к изнашиванию и упругостью, например, скобы, втулки, тамбурины для тормозящих систем, применяемые в тяжелом машиностроении;

Каждой детали – своё назначение

Так почему бы производителям не отказаться от рычажной подвески в пользу рессорной, принимая во внимание, что последняя – более долговечна и практична?

На самом деле все просто, «военная» подвеска эффективна в условиях, для которых она создана: максимальная надёжность, эффективность и проходимость!

В современном мире в этом нет необходимости. Большая часть дорог асфальтирована, практически ко всем населенным пунктам есть проходимые сельские дороги, так что необходимость в рамной конструкции, в полноценных мостах и в рессорах просто-напросто отсутствует. К тому же для этих целей все ещё выпускают рамные внедорожники и пикапы, для тех, кому это может понадобиться. По личному опыту, по большей части на подобных внедорожниках чаще развлекаются: специально ищут грязь, чтобы хоть как-то оправдать потраченное состояние на рамный внедорожник или просто катаются по обычным дорогам.

Основные преимущества

Самостоятельная замена классической торсионной подвески, которой оснащается прицеп, на рессорную конструкцию обусловлена недостатками первой и преимуществами второй.

Основным минусом резино-жгутового типа подвески считается сложность ремонта и обслуживания. Фактически своими руками здесь удастся заменить только подшипники, в то время как для замены торсиона или рычага придётся обращаться к специалистам. Причём стоимость подобного ремонта равно стоимости новой оси.

Из-за этого логично отказаться от торсиона, и перейти на рессоры.

Если переделать подвеску на прицепе, вы получите такие преимущества:

  • упрощённое обслуживание;
  • простая эксплуатация;
  • адекватная стоимость;
  • надёжная конструкция;
  • лучшая устойчивость к повышенным нагрузкам;
  • пригодность к ремонту.

Используя чертежи и инструкции, модернизировать подвеску своего легкового прицепа можно за пару дней, в зависимости от количества свободного времени. Очевидно, что на рессорах повешение прицепного ТС изменится в лучшую сторону.

У прицепов под мостом устанавливается всё подвесное оборудование, принимающее на себя основную нагрузку. В этой конструкции рессоры выступают в качестве демпферного несущего узла. Именно они принимают на себя продольные, вертикальные и боковые нагрузки. Мост представлен в виде обычной трубы.

Опираясь на чертежи и особенности конструкции своего легкового прицепа, переход к конструкции на рессорах может дать целый ряд дополнительных преимуществ. Осталось лишь реализовать задумку.

Листовые рессоры

Листовые рессоры применяют в современном подвижном составе редко. Рессоры сочетают в себе свойства упругих элементов и гасителей колебаний. Однако недостатками таких рессор являются большая трудоемкость их изготовления и ремонта, значительная масса, непостоянная сила трения между листами (например, у новых рессор пассажирских вагонов она равна 6–8% статической нагрузки, а в процессе эксплуатации повышается до 20–25%, что нередко приводит к выключению рессор). Листовые рессоры не смягчают горизонтальные толчки.

По форме различают листовые рессоры незамкнутые (подвесные) (рис. 1, а) и замкнутые (эллиптические) (рис. 1, б). Незамкнутая листовая рессора состоит из нескольких наложенных один на другой листов разной длины, соединенных посередине шпилькой и хомутом. Для устранения бокового сдвига листам часто придают желобчатый профиль. Верхний коренной лист имеет на концах ушки или утолщения. Подкоренной лист (один или два) обрезан под прямым углом, остальные наборные листы рессоры обрезаны по трапеции.

Рис. 1 – Листовые рессоры: а – незамкнутая; б – замкнутая

Подвесные листовые рессоры имели наибольшее распространение в нетележечных вагонах, кроме того, их применяли и в тележках четырехосных вагонов. Эти рессоры собраны из нескольких наложенных друг на друга, изогнутых по дуге окружности, постепенно укорачивающихся стальных листов. Посередине листы соединяются шпилькой и прочно насаженным на них (надевается в горячем состоянии) стальным хомутом. Верхний лист, называемый коренным, имеет на концах ушки, которыми рессора шарнирно соединяется с рамой вагона. Лист, прилегающий к коренному листу, называется подкоренным, остальные листы называются наборными.

Изготовляют листовые рессоры преимущественно из желобчатой рессорной стали, профиль которой способствует удержанию листов от перемещения относительно друг друга в поперечном направлении. Кроме желобчатой, используется и плоская полосовая сталь.

Листовая рессора характеризуется размерами в свободном состоянии и под нагрузкой. Расстояние между центрами ушков коренного листа в выпрямленном состоянии называется длиной рессоры. У грузовых вагонов она обычно составляет 1040–1100 мм, а у пассажирских – 1000–1800 мм и реже 2000 мм. Расстояние между центрами ушков коренного листа ненагруженной рессоры называется длиной хорды. Расстояние, измеряемое посередине рессоры, между прямой, проходящей через центр ушков, и верхним (коренным) листом в свободном состоянии рессоры называется фабричной стрелой прогиба. Расстояние от прямой, проведенной через центры ушков коренного листа, до нижней поверхности хомута, которой он опирается на буксу, называется высотой рессоры.

Под действием нагрузки происходит выпрямление рессоры и вследствие этого уменьшение фабричной стрелы. Величина осадки рессоры под грузом, определяемая как разница между фабричной стрелой и стрелой в нагруженном состоянии, называется прогибом. Величина его имеет большое значение для спокойного хода вагона.

Сталь низколегированная качественная конструкционная

Нормативный документ: качественная конструкционная низколегированная сталь изготовляется согласно ГОСТ 19281-89.

Сталь Низколегированная — легированная сталь с содержанием общей массы легирующих элементов менее 2,5% от общей массы стали.

Марки стали низколегированной

Марки стали: 09Г2, 09Г2С, 0ХСНД, 17Г1С, 16Г2АФ, 10ХНДП, 15ХНДП, 0ХСНД, 15ХСНД и т.д.

Сталь низколегированная марок 10ХНДП, 15ХНДП, 0ХСНД, 15ХСНД является атмосферно коррозионно-стойкой (АКС).

Заменители некоторых марок стали:

  • 09Г2С — 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С;
  • 10ХСНД — 16ГАФ.

Применение стали низколегированной

Низколегированная сталь применяется для изготовления корпусов вагонов железнодорожных, метро, трамвая, несущих конструкций локомотивов, сельскохозяйственных и других полевых машин и инженерных сооружений, работающих в условиях переменных динамических нагрузок и сезонных и суточных теплосмен.

Свариваемость: сталь низколегированная сваривается без ограничений.

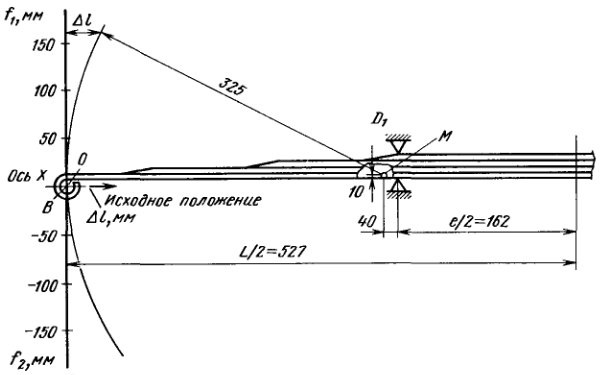

Определение траектории перемещения ушков листовой рессоры

Если поперечно расположенная листовая рессора, закрепленная в двух точках, одновременно заменяет верхний или нижний рычаги, то в этом случае конструктор должен знать траектории центров ушков рессоры при работе подвески на поворотах. Это необходимо для определения мгновенного центра поворота, а также для того, чтобы рассчитать изменение развала и схождения колес.

Точки замеров, образующие траекторию перемещения, получают с помощью пружинных весов. В качестве исходного положения принята выпрямленная рессора (рисунок 8). Величина нагрузки при этом не играет роли.


Рисунок 8 — Центр дуги, описываемой ушком рессоры, закрепленной в двух точках, как правило, смещен в сторону от мест закрепления

В качестве исходных параметров используются величины ходов сжатия f1 и отбоя f2 подвески в направлении оси Y, а измеряемой величиной является боковое смещение Δl обоих салазок, что дает соответствующее значение X. В процессе изучения оба места закрепления D1 (слева) и D2 (справа, на рисунке не изображено) должны параллельно нагружаться или разгружаться. Затем рессору вычерчивают в выпрямленном состоянии в масштабе 1:1, чтобы, исходя из этого положения, иметь возможность нанести полученные значения X в соответствии со значениями Y. Начало координат располагается в центре ушка рессоры. Соединив отдельные точки, получим с обоих концов рессоры дугообразную кривую. Центр кривизны служит кинематическим центром вращения.

Аналогичный процесс может быть применен также при центральном закреплении рессоры, независимо от того, является это закрепление жестким или упругим (рисунок 9).


Рисунок 9 — При жестком закреплении середины рессоры центр дуги, описываемой при работе подвески ушком, располагается вне заделки

При поперечно расположенных листовых рессорах таким же путем осуществляется определение центра поворота. При продольных листовых рессорах определяют траекторию, которая потребуется для уточнения перемещения неразрезной балки, закрепленной на рессорах. В последнем случае рессора должна быть изображена на чертеже в соответствии с ее положением в автомобиле.

Область использования пружинной стали

Исходя из названия, можно сделать вывод, что данный вид предназначен для использования в областях, связанных с большими упругими деформациями, растяжением, скручиванием. Применяют такую сталь для изготовления всевозможных видов пружин для разнообразного технологического оборудования, полосок стали под рессоры, суппорты и прочее.Основные области использования:

  • производство рессор автомобилей и тяжелой техники;
  • производство пружин для технологично оборудования, при этом это относится к пружинам на сжатие и растяжение;
  • пружины плоские, цилиндрические, сложные из прутков различных сечений и др.
  • упругие элементы тяжелой техники, станкового оборудования;
  • пружины тракторной техники и локомотивной техники;
  • ножи земельной техники;
  • блокировочные и тормозные устройства;
  • обоймы подшипников.

Рессора автомобиля

Рассмотрим сводную таблицу самых распространенных марок рессорно-пружинных сталей с указанием их маркировки и области применения:

Маркировка Основные легирующие компоненты Эксплуатационные особенности
50ХГ Хром, марганец Рессоры автомобилей, пружины железнодорожной техники
50ХСА Хром, кремний, азот Упругие элементы часовой техники
55ХГР Хром, марганец, бор Штамповка пластин рессор
60С2 Кремний Валы с нагрузкой на скручивание, цанги, подпружиненные шайбы
60Г Марганец Пружинные кольца, бандажи, тормозные башмаки
65 Детали, работающие в условиях высокого трения
65С2ВА Кремний, вольфрам, азот Рессоры и пружины, работающие под высокой динамической нагрузкой
70Г2 Марганец Ножи для землеройных машин
70С3А Кремний, азот Тяжело нагруженные пружины механизмов
85 Фрикционные диски с высокой прочностью

Как видно из таблицы, величина и количество легирующих присадок напрямую отвечают за износостойкость и механическую прочность деталей. Видно, что с повышение содержания углерода от 0,5% до 0,85% увеличивается прочность и упругость материала, хром препятствует образованию ржавчины, вольфрам повышает твердость и красностойкость стали, а марганец увеличивает стойкость к ударам.

ЧТО ВХОДИТ В ПОДВЕСКУ АВТОМОБИЛЯ

К современным машинам предъявляется множество требований. Они должны быть хорошо управляемыми и при этом устойчивыми, бесшумными, комфортными и безопасными. Чтобы претворить в жизнь все эти пожелания, инженерам требуется тщательно продумать устройство подвески.

На сегодняшний день не существует какого-либо универсального эталона. В арсенале каждого автопроизводителя свои хитрости и современные разработки. Однако, для всех типов подвесок характерно наличие таких объектов:

  • Упругий элемент.
  • Направляющая часть.
  • Стабилизатор устойчивости.
  • Амортизирующие устройства.
  • Колесная опора.
  • Крепежи.

УПРУГИЙ ЭЛЕМЕНТ

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

МЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Исторически самыми первыми появились рессоры. С точки зрения конструкции — это металлические полосы разной длины, соединенные между собой. Помимо эффективного перераспределения нагрузки, рессоры хорошо амортизируют. Чаще всего они используются в ходовой части грузовиков.

Торсионы представляют собой наборы пластин или стержней, работающих на скручивание. Обычно торсионной бывает задняя подвеска автомобиля. Устройства этого типа используют, кроме того, японские и американские производители машин увеличенной проходимости.

Металлические пружины входят в состав ходовой части любого современного авто. Эти элементы могут иметь постоянную или переменную жесткость. Их упругость зависит от геометрии прутка, из которого они изготовлены. Если диаметр прутка меняется на всем протяжении, то пружина имеет переменную жесткость. В противном случае упругость является постоянной.

НЕМЕТАЛЛИЧЕСКИЕ ОБЪЕКТЫ

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

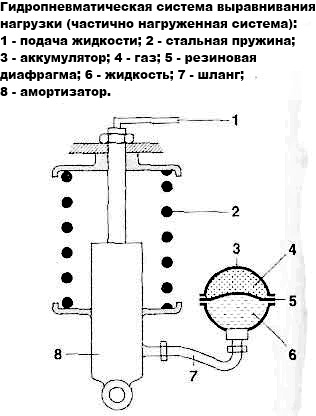

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически.

Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

НАПРАВЛЯЮЩАЯ ЧАСТЬ

Направляющие элементы подвески – это стойки, рычаги и шарнирные соединения. Их основные функции:

  • Удерживать колеса в правильном положении.
  • Поддерживать траекторию движения колес.
  • Обеспечивать соединение системы амортизации и кузова.
  • Передавать энергию движения от колес на кузов.

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

Резиновые рессоры

В рессорном подвешивании вагонов в качестве упругих элементов применяют резиновые детали, называемые резиновыми рессорами

Важное достоинство таких рессор состоит в том, что они выполняют одновременно две функции: упругого элемента и гасителя колебаний не только механических, но и звуковых

Эти рессоры обычно армируют металлическими пластинами, которые прочно скрепляют с резиной вулканизацией или склеиванием. Такая конструкция более жестка, надежна и долговечна.

На (рис. 7) показан буксовый узел тележки с резиновой рессорой (5), которая размещена между корпусом буксы (2) и нижней плоскостью боковины (1) тележки. Испытания показали, что применение надбуксовых резиновых рессор снижает динамические нагрузки необрессоренных масс тележки.

Рис. 7 – Резиновая рессора в буксовом узле тележки грузового вагона

Кольцевые рессоры

Кольцевые рессоры применяются преимущественно в случаях, когда требуется обеспечить высокую жесткость в малых габаритах (например, в некоторых конструкциях поглощающих аппаратов автосцепки). Достигается это за счет рационального использования материала колец и наличия сил трения между кольцами. Для обеспечения стабильного трения и предотвращения заклинивания применяется смазка.

Кольцевые рессоры (рис. 4, а) представляют собой жесткий упругий элемент для восприятия сжимающих осевых нагрузок. Кольцевая рессора состоит из набора термически обработанных колец, соприкасающихся коническими поверхностями Под действием нагрузки Р, несмотря на значительные силы трения на конусных поверхностях колец, препятствующие их относительному скольжению, они вдвигаются одно в другое. Кольца, передавая усилия своими коническими поверхностями, деформируются: внешние подвергаются упругому растяжению, а внутренние – упругому сжатию. В результате общая высота рессоры H уменьшается. После снятия нагрузки, так как угол конусности β больше угла трения р = arct μ (где μ – коэффициент трения скольжения), рессора восстанавливает свои прежние размеры за счет сил упругости. Взаимное перемещение колец обычно незначительно (1,5–4,5 мм), вследствие чего для получения достаточного прогиба необходимо иметь большое количество колец.

Рис. 4 – Кольцевая рессора и диаграмма ее работы

Величина работы сил трения между кольцами (рис. 4, б), совершаемой при загружении рессоры, зависит от точности их изготовления и наличия смазки.
