Натяжка ремня грм: алгоритм действий

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом.

Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.

Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный

» alt=»»> Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную

Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.

Основные виды, устройство и принцип действия

Конструкция натяжного механизма состоит из двух деталей:

1. Ролик. Он изготавливается из пластика или металла с ровной поверхностью, который размещается на 1- или 2-рядном шарикоподшипнике. При работе силовой установки ролик свободно вращается вместе с ремнем. Такие детали бывают гладкими или содержат небольшие бурты, препятствующие их смещению. В зависимости от конфигурации и длины ремня, в ременном приводе устанавливается один или два роликовых элемента.
2. Натяжной механизм. Компонент отвечает за оптимальное размещение ролика для поддержания требуемого натяжения. Устройства бывают ручными или автоматизированными.

Изделия эксцентрикового типа оснащаются втулкой со смещенной осью, которая находится внутри ролика. Во время вращения детали ролик меняет положение и сохраняет требуемый натяг.

В ползунковых моделях ролик вращается по ползунку в перпендикулярном направлении, сохраняя оптимальное натяжение. Для регулировки размещения используется винт. Однако из-за отсутствия компактности и надежности в сравнении с эксцентриковыми моделями такие натяжители устанавливаются достаточно редко.

Все ручные механизмы обладают несколькими недостатками:

• их нужно постоянно регулировать с помощью динамометра;
• при растяжении и естественном износе ремня его натяжение может поменяться.

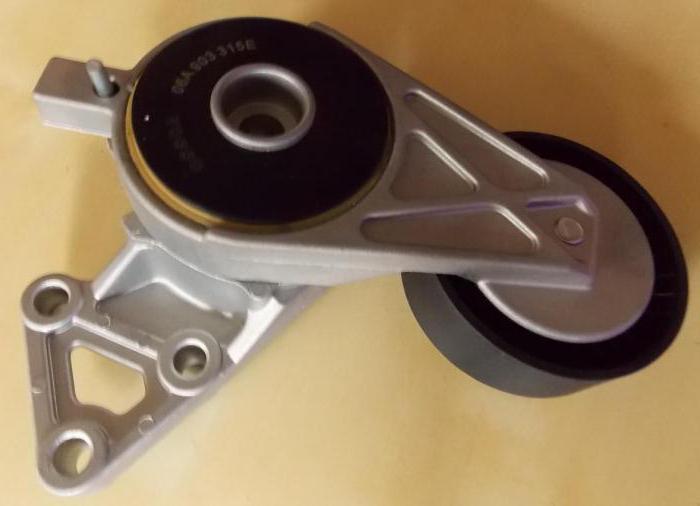

Перечисленные проблемы устраняются путем установки автоматических натяжителей. Они оборудованы специальным элементом, обеспечивающим подтяжку ременного привода с последующей компенсацией натяга при износе детали, температурном перепаде, изменении нагрузок двигателя и прочих воздействиях. К тому же, автоматизированные изделия могут выполнять функции амортизаторов, подавляющих вибрации ремня, удары, толчки и другие механические колебания.

В продаже доступно 2 типа натяжителей:

• пружинные (механические);
• масляные (гидравлические).

К первым относятся модели с пружинами сжатия и кручения. В двух вариантах интенсивность натяжения пружины определяют еще на заводе, поэтому ее не нужно регулировать при установке на автомобиль.

Масляные механизмы обладают сложной конструкцией и дороговизной, но это оправдывается их эффективностью и эксплуатационными достоинствами. Система не только поддерживает натяжение ремня, но и устраняет изменение натяга в широком диапазоне. В основе натяжителя используется гидравлический цилиндр, который устанавливается двумя методами:

1. Монтаж с помощью кронштейна и ролика – в данном варианте цилиндровый шток упирается в опорный кронштейн или в упор на двигательном блоке.
2. Установка на моторный отсек – способ предусматривает посадку штока цилиндра на подвижный роликовый кронштейн.

Производители автоматизированных натяжителей (и механических, и гидравлических) продают их в сжатом состоянии. Штоковый механизм удерживается с помощью чеки, которая снимается после монтажа устройства на силовую установку. В результате ролик перемещается в нужную позицию, поддерживая натяжение без предварительной регулировки.

В каких случаях стоит произвести замену ремня. Признаки того что пора менять привод ГРМ.

Замена и натяжка ремня проводится в двух случаях, а именно:

• когда проводится плановая проверка всего газораспределительного механизма;
• в случае если производился ремонт элементов системы ГРМ.

Чтобы узнать, правильно ли натянут ремень, нужно сделать следующее. Взять обычный кантер и линейку. Дальше все просто. Крюк кантера зацепить за ремень ГРМ и потянуть. На циферблате весов должно быть значение равное 10 килограммам. В этот момент произвести замер расстояния, на которое отклонился привод. Если значение будет меньше 5 с половиной миллиметров, то натяжка нормальная. Когда значение больше указанной цифры нужна натяжка ремня ГРМ.

К тому же если при осмотре привода на нем видны трещины, потертости или нехватка зубьев на внутренней стороне, это свидетельствует о необходимой замене ремня. Проверять правильность натяжения, и осматривать ремень рекомендуется каждые 15-20 тысяч пробега. Натяжку ремня несложно произвести самостоятельно. Это позволит сэкономить деньги. К тому же вся процедура несложная. При этом современные автомобили оборудованы натяжителями ремня ГРМ. Поэтому достаточно будет следить за их исправностью и состоянием самого привода.

Типы и причины неисправностей обводных роликов ремня ГРМ

Проверка обводных роликов обычно не требует какого-либо специального инструментария и проводится достаточно легко.

Как правило, поломка обводных роликов ГРМ имеет следующие признаки:

• повышенный гул (шум);
• утечка смазки, изношенные уплотнители;
• наличие люфта;
• перегрев обводных роликов в процессе работы;
• механические повреждения ремня и обводных роликов ГРМ;
• в дизельных двигателях — сильная вибрация;
• в случае системы с автоматическим натяжением — изношенные пружины.

Обводные и натяжные элементы газораспределительных и приводных механизмов могут выйти из строя по нескольким причинам, главные из которых:

• загрязнение деталей;
• повреждение шкива посторонним предметом, попавшим между ремнем и шкивом;
• повреждение направляющей части шкива вследствие неправильной установки;
• не отрегулированное натяжение ремня;
• параллельное или угловое смещение ремня из-за ошибок при монтаже.

Чтобы обеспечить надежность работы ГРМ на протяжении всего срока его эксплуатации, следуйте рекомендациям специалистов по установке элементов ГРМ:

• монтируйте элементы механизма, четко следуя требованиям инструкции;
• вынимайте обводной ролик из упаковки только перед непосредственной его установкой;
• ни в коем случае не ударяйте по самому ролику в процессе монтажа;
• натягивайте ремень в соответствии с характеристиками двигателя вашего автомобиля;
• измеряйте натяжение ремня только специализированным инструментом;
• детали должны быть чистыми — тщательно следите за этим;
• используйте защитные кожухи, конструктивно подходящие к вашему автомобилю;
• отбраковывайте неисправные или поврежденные обводные ролики;
• избегайте использованных и восстановленных изделий.

Поломка ГРМ или отдельного его элемента способна не только ударить по кошельку автовладельца, но и серьезно подпортить репутацию обслуживающего автосервиса, а также повлечь для него определенные финансовые потери. К примеру, ремонт мотора, вышедшего из строя по причине разрыва ремня ГРМ, будет стоить клиенту 500-7000 евро. В случае гарантийного ремонта эту сумму тратит уже автосервис.

Один из крупнейших производителей автомобильных газораспределительных механизмов, компания SKF настоятельно советует во время ремонта производить замену всех элементов ГРМ. Для этого компания выпускает специальные комплекты со всеми необходимыми запчастями для ГРМ и приводных механизмов. Помимо обводных роликов и ремня, в комплект также включаются один или несколько натяжных роликовых деталей и водяной насос.

Полезные рекомендации по выбору и замене

В зависимости от особенностей конструкции и материалов изготовления, натяжители ремня ГРМ обладают разным сроком службы и нуждаются в ремонте при разном пробеге. Наименьшей долговечностью характеризуются классические механические модели (ползунковые и эксцентриковые), которые регулируются вручную и быстро изнашиваются.

При этом автоэксперты советуют проводить замену роликов вместе с установкой нового ремня или после каждого технического осмотра. Поэтому ролики ГРМ продаются вместе с комплектом других составляющих этой системы.

Автоматизированные устройства менее подвергаются износу и могут эксплуатироваться до капитального ремонта двигателя. Их меняют только в случае выхода из строя. Чтобы поменять механизм, необходимо ознакомиться с техническими характеристиками транспортного средства и выбрать ту модель, которая устанавливается на заводе. Для этого нужно посмотреть на маркировку и убедиться, что она соответствует заводской. В противном случае нормальное функционирование газораспределительного механизма и силового агрегата может оказаться под угрозой.

Установка новой детали производится как при снятом, так и при установленном ременном приводе (если это позволяет конфигурация двигателя). Автоматические выпуски нужно только собрать и поставить, а механизированные – отрегулировать с помощью специальных приспособлений, таких как ключ для вращения эксцентрикового ролика и динамометр, позволяющий выставить оптимальное натяжение. Действия производятся с соблюдением инструкций и рекомендаций производителя.

Если правильно отнестись к выбору, установке и регулировке натяжного механизма, он будет выполнять свои задачи без отклонений, поддерживая функциональность двигателя в любых условиях.

Видео про установку натяжного ролика ГРМ:

Натяжные устройства

Натяжные механизмы позволяют обеспечить максимально эффективное для работы положение ролика. Устройства бывают таких видов:

1. Автоматические – натяжение регулируется без участия человека.
2. Ручные – регулировка производится при ремонте или обслуживании механизма газораспределения.

Ручные натяжные устройства могут быть ползунковыми или эксцентриковыми. В последних применяется специальная втулка, в которой смещена ось. Находится эта втулка внутри ролика. Когда вокруг оси вращается этот натяжитель, то относительно ремня меняет свое положение ролик. Следовательно, изменяется сила натяжения.

Именно по такой схеме выполнены ролики натяжителей ремня ГРМ «Приоры». А вот ползунковые устройства двигаются под прямым углом к плоскости ремня, тем самым обеспечивается нормальное натяжение. Регулировка осуществляется при помощи специального винта. Такие конструкции давно не применяются, так как они сложнее и массивнее эксцентриков.

Правильный выбор, замена и регулировка ролика ГРМ натяжителя

Натяжители ремня ГРМ в зависимости от типа и конструкции обладают различным ресурсом и требуют замены или ремонта при различном пробеге. Наименее долговечны обычные механические ролики (эксцентриковые и ползунковые), их рекомендуется менять при каждой замене ремня ГРМ или через одно ТО. Именно поэтому ремни ГРМ часто продаются в комплекте с обводным и натяжным роликом. Автоматические натяжные устройства более долговечны, они могут служить в течение всего срока эксплуатации двигателя, их замена зачастую требуется только в случае неисправности.

Для замены необходимо выбирать ролики тех типов и каталожных номеров, которые рекомендованы производителем транспортного средства. Как правило, монтаж роликов другого типа невозможен вследствие различия монтажных размеров. При применении натяжителей с другими характеристиками может нарушиться нормальная работа газораспределительного механизма и всего двигателя.

Монтаж нового натяжного устройства может производиться как при снятом, так и при установленном ремне ГРМ — все зависит от конструкции конкретного двигателя. Автоматические натяжители нужно только смонтировать, механические натяжители необходимо регулировать с применением специального инструмента (например — ключа для поворота эксцентрикового ролика) и динамометра для выставления правильного натяжения ремня. Работу следует выполнять строго по инструкции по техническому обслуживанию и ремонту автомобиля, при несоблюдении рекомендаций высок риск повредить ролик.

При верном подборе, монтаже и регулировке натяжной ролик будет надежно выполнять свои функции, обеспечивая эффективную работу силового агрегата в любых условиях.

Вопросы, рассмотренные в материале:

• Зачем нужен обводной ролик ремня ГРМ
• Как устроен обводной ролик ремня ГРМ
• Какие бывают обводные ролики ремня ГРМ
• Каковы неполадки обводного ролика ремня ГРМ

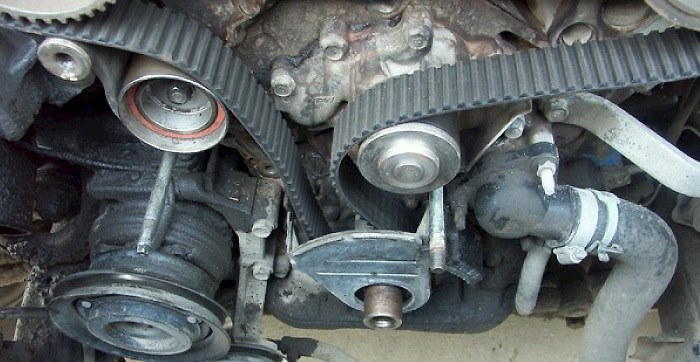

Функционирование газораспределительного механизма в современных автомобильных двигателях обеспечивается ременным приводом. Для стабильной работы ГРМ необходимо, чтобы ремень занимал правильное положение и сохранял его в процессе работы. Данную функцию выполняет обводной ролик ремня ГРМ. Про его назначение, конструктивные особенности и нюансы обслуживания мы подробно расскажем в нашей статье.

Что такое натяжной ролик ГРМ?

Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.

Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.

Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Ремень газораспределительного механизма (ГРМ) — резиновый ремень, с насечками с внутренней стороны, предназначенный для синхронизации коленчатого и распределительного валов двигателя

Важно, чтобы он был не только правильно установлен, но и натянут. А Вы знаете, как правильно натянуть ремень ГРМ своими руками?

Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что

Как умирают ролики.

Все слышали страшные истории как заклинило ролик, оборвался ремень, и как результат погнуло клапана. Но рассказчики недоговаривают главного. Ролики не умирают внезапно. Клину ролика предшествует перид, когда неисправность можно буквально расслышать. Сначала появляется небольшой шум, который по мере увеличения пробега начинает неизбежно возрастать. Тянуть с заменой не стоит, чтобы избежать самой «страшной» развязки. На данный момент срок службы роликов должен равняться сроку службы ремня ГРМ. А это на данный момент не менее 100 000 километров. Однако не стоит забывать, что условия эксплуатации автомобилей в нашей стране близки к экстремальным и срок службы изделий уменьшается.В итоге можно сказать, что при своевременной замене, постоянному контролю и качественному обслуживанию данный механизм не доставит лишних проблем автовладельцам. Следите за своим двигателем.

Для нормальной работы ременного привода ГРМ необходимо, чтобы ремень всегда имел определенное натяжение. Это достигается введением в привод ГРМ специального устройства — натяжного ролика. Все о натяжных устройствах, их существующих типах, конструкции, принципах работы и замене читайте в этой статье.

Основные особенности натяжных роликов

По своей сути ролик натяжителя ремня ГРМ 2108 или любого другого автомобиля – это неотъемлемый компонент привода. С его помощью получается обеспечить нормальную работу механизма газораспределения. В качестве второстепенной задачи на это устройство переходят функции обводного ролика.

Любой привод, в котором имеется гибкий ремень, чувствителен к натяжению. Если увеличить силу, то элементы газораспределительного механизма будут быстрее изнашиваться. А это такие компоненты: водная помпа, подшипники генератора, коленчатого и распределительного валов. Даже зубья на шкивах быстрее стираются. Также сокращается ресурс ремня.

Но если натянуть слишком слабо, то ремень будет проскальзывать на шкивах. В результате этого сбиваются фазы газораспределения, двигатель будет работать намного хуже. Именно для поддержания работы мотора в нормальном режиме и присутствует в конструкции натяжной ролик с ручной или автоматической регулировкой.

Виды и устройство обводных роликов ремня ГРМ

Устройство изделий всех типов принципиально одинаковое. Ролик состоит из радиального подшипника (воспринимающего только радиальные нагрузки) и шкива, напрессованного на внешнее кольцо подшипника. Используются как шариковые, так и роликовые подшипники. Кроме того, они могут быть однорядными и более широкими, двухрядными. Торец подшипника защищается от пыли, влаги и загрязнений металлическим колпаком либо втулкой. Шкив неразборный, может выполняться из металла методом штамповки или из пластика методом литья. Различаются шкивы также размерами (шириной и диаметром) в зависимости от определенного типа мотора.

В качестве материала для изготовления шкива используют:

• сталь или сплав алюминия;
• пластик.

На сегодняшний день широко распространены пластиковые изделия. По сравнению с металлическими, пластиковые обводные ролики дешевле, легче и создают меньше шума во время работы. Благодаря малому весу они также снижают общий вес всего ГРМ. Современные пластиковые изделия имеют большой срок службы. Несмотря на подверженность износу, они могут простоять весь сезон между заменами ремня.

Более износостойкие металлические обводные ролики используются в мощных и нагруженных ДВС, где первостепенное значение имеет надежность ременного привода ГРМ вне зависимости от режима работы двигателя.

Все обводные ролики различаются типом поверхности (дорожки качения) шкива:

• с гладкой рабочей поверхностью;

В данном случае дорожка лишена каких-либо неровностей.

с рифленой рабочей поверхностью;

На дорожке качения нанесены неглубокие продольные канавки, снижающие площадь соприкосновения шкива с ремнем.

с зубчатой рабочей поверхностью;

Дорожка имеет поперечно расположенные зубцы.

Последний тип изготавливается исключительно из металла (сталь или алюминиевые сплавы), в то время как первые два могут быть как металлическими, так и пластиковыми.

Изделия с рифленой и гладкой поверхностью охватываются гладкой (тыльной) стороной ремня. Зубчатые же роликовые элементы расположены с рабочей стороны ремня и охватываются соответственно его зубчатой поверхностью. Менять один тип деталей на другой нельзя, поскольку в этом случае меняется характеристика всего привода ГРМ, а это может привести к поломке мотора.

Шкивы любого типа могут быть также:

• с упорными буртиками;
• без упорных буртиков.

В первом случае на шкиве с одной или двух сторон имеются невысокие буртики, препятствующие соскальзыванию ремня ГРМ. Буртики для зубчатых обводных роликов выполняются в виде съемных деталей и устанавливаются во время монтажа деталей. В остальных случаях бурты неотделимы от шкива и формируются в процессе изготовления детали путем штамповки, отливки или вытачивания.

Обводные ролики ГРМ устанавливаются на двигатель:

• через специальный кронштейн;
• непосредственно на блок мотора.

В последнем случае монтаж осуществляется упором подшипника к соответствующей площадке блока двигателя и последующей фиксацией детали болтом с шайбой достаточно большого диаметра. При использовании кронштейна последний крепится к блоку двигателя двумя или большим количеством болтов, а уже к кронштейну монтируется сама роликовая деталь.

Возникает закономерный вопрос — зачем же нужен ролик?

Состав ролика невелик: это крепление ролика, внутренний подшипник качения с защитным сальником, и рабочее тело самого ролика, которое соприкасается с ремнем. По принципу своей работы ролики ГРМ делятся на две группы:

1. Обводные ролики, или как их еще называют паразитные, которые предназначены для получения нужной траектории ремня.

2. Натяжительные ролики, которые нужны для обеспечения необходимой натяжки ремня.

В различных типах двигателей количество роликов может быть разным и варьируется количеством от одного до четырех штук.

Попробуем разобраться со способами натяжения ремня ГРМ роликами. Итак:

1. Натяжение ремня вручную. В данном варианте крайне важна степень мастерства специалиста, проводящего данную операцию. В случае недотяга ремень будет биться, что чревато обрывом ремня, в случае перенатяжения пойдет усиленный износ самого ремня и механизма самих роликов с теми же последствиями – обрыв ремня. В случае обрыва дорогостоящего ремонта не избежать.

2. Натяжение с помощью пружинного натяжителя — сила натяжения обеспечивается усилием пружины.

3. Натяжка с помощью гидронатяжителя. Это самый сложный вид рассматриваемой темы. Представляет из себя цилиндрический корпус с маслом и пружиной внутри. Сила натяжения ремня регулируется выдвигающимся штоком, который по мере вытяжения ремня, обеспечивает необходимое усилие для прижима ролика к ремню.

Ваз «десятка»

Популярный автомобиль, оснащенный двигателем с ременным приводом грм. Резиновую ленту ГРС механизма производитель рекомендует менять уже через 40-45 тыс. км пробега, но пренебрегать диагностикой до этого срока тоже нельзя. Принцип – «поставил новый ремень и забыл о нем», надо искоренить понимая, что руководствуясь этим правилом, ни к чему хорошему не придешь.

Для того чтобы проверить натяжение сегодня используют особые электронные приборы, хотя можно обойтись и без них. Только на самом резиновом изделии грм не должно присутствовать ни капельки масла, грязи или следов надрыва. Все должно быть практически идеально чисто, без расслоений, чтобы диагностика прошла наиболее эффективнее. В противном случае, лучше не возиться с диагностикой, а сразу заменить ремень на новый, устранив причину, из-за которой он стерся или на него попала смазка.

Проверка натяжения безменом

Еще одно важное условие: проверка должна осуществляться на холодном ДВС. Сам процесс проверки и регулировки выглядит следующим образом:

Сам процесс проверки и регулировки выглядит следующим образом:

• Весы-безмен фиксируются за рукоятку ключа. Можно прикрепить их изолентой к торцевому ключу так, чтобы крючок весов находился не внизу, а поверх ключа. Другими словами, требуется сделать все так, чтобы замеривание осуществлялось при нажимании.
• Теперь следует демонтировать крышку-защиту ремня переднюю.
• Переднее колесо «восьмерки» придется поддомкратить, а затем снять правый брызговик двигательного отсека.
• 17М ключом провернуть коленвал за болт, и тщательно осмотреть ремень на дефекты.

Теперь непосредственно о процессе диагностики:

Вначале проверяется соответствие натяга в середине изделия, там где ремень сидит между звездочками распредвалов. На ремень ставится длинный штырь, сверху надавливается, полученным из безмена и ключа инструментом. Сила нажима должна быть равна 10 кг. Одновременно следует замерить, используя штанген-циркуль провес относительно установленного штыря.

Регулировка осуществляется так:

• Ослабляется гайка, фиксирующая ролик-натяжитель (17М).
• Осуществляется натяжка или ослабление ролика.
• Гайка обратно затягивается в намеченном положении.

Важно также помнить, что излишний натяг резинового кольца грм убавляет его ресурс, а также легко может привести к выходу из строя ролика-натяжителя и даже помпы. Не стоит слушать тех лже-мастеров, которые утверждают, что сильное натяжение якобы устранит все проблемы с ремнем

Слабое натяжение – это всегда перескок ремня по зубчикам распредвальной звездочки, что неминуемо приводит к нарушению фаз ГРС механизма. Наоборот, сильная натяжка – это износ подшипником того же самого ролика или водяной помпы, а также непосредственный износ ремня.

Натяжение можно проверить и с помощью спецприбора, например такого как «Контитег». Принцип его функционирования довольно прост, надо лишь измерить амплитуду колебаний ремня.

Делается все так:

• Прибор «Контитег» подносится к ремню.
• Пальцем руки надо щелкнуть по ремню.
• Сверить показания амплитуды с табличными данными.

Прибор всегда идет с подробным описанием работы, в кейсе. Он состоит из прибора с показаниями, а также датчика, который и надо подносить к ремню (на расстоянии 1 см).

Недостатки натяжителей с ручной регулировкой

Как у эксцентриковых, так и у ползунковых устройств имеется множество недостатков, которые влияют на работу двигателя:

1. Обязательно нужно производить ручную регулировку силы натяжения. Для этой цели используется динамометр.
2. При износе и растяжении ремня уследить за изменением натяжения практически невозможно.
3. Нужно иногда производить регулировку натяжения.

Но, несмотря на все недостатки, на новой «Гранте» ролики натяжителя ремня ГРМ используются эксцентрикового типа. Конструкция надежна и проверена годами, вот только за состоянием механизма привода газораспределительного механизма требуется следить. Использование автоматических устройств полностью избавит водителя от проведения регулировок.

Что такое натяжной ролик ГРМ?

Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.

Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.

Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.
