Рулевой редуктор на ваз 2107

Рулевой механизм ВАЗ 2107

Автомобили ВАЗ, которые относятся к классическим моделям, отличаются приятной надежностью. Это относится и к рулевому механизму.

Он устроен достаточно сложно, однако его конструкция позволяет маневрировать и обеспечивать надежное управление автомобилем даже с самых сложных дорожных условиях.

Процесс модернизации привел к тому, что был установлен составной вал и травмобезопасная колонка. За счет размера рулевого колеса, водитель без проблем совершает необходимые маневры. От упора до упора для полного поворота руля требует 3,5 оборота. Усилие от рулевой колонки передается на привод по средствам составного вала.

Актуальный рулевой механизм на ВАЗ 2107, продукте Волжской автомобильной компании, достаточно информативен, не позволяет водителю утомляться при длительных поездках. Имеются определенные трудности при поворотах на стоянке, однако как только начинается движение автомобиля, сопротивление слабеет, поворачивать руль становится проще.

Есть еще один нюанс — при исправном механизме рулевого управления наблюдается небольшой люфт. Но его предельное значение соответствует правилам дорожного движения. Это обусловлено тем, что имеются рулевые тяги на ВАЗ 2107 и внушительное количество элементов в редукторе.

Вообще же рулевое управление семерки можно считать надежным.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

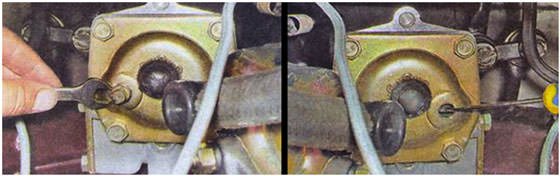

1. Ключом на 8 откручивают пробку заливного отверстия.

2. При помощи отвёртки или другого инструмента оценивают уровень масла в картере. Нормальный уровень должен быть по нижнему краю заливного отверстия.

3. Если нужно, производят доливку смазки с помощью шприца, пока она не начнёт вытекать из заливного отверстия.
4. Закручивают пробку и протирают рулевой редуктор от подтёков.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

1. Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

2. Вторым шприцем заливают в редуктор новую смазку до нужного уровня, при этом рекомендуется вращать рулём.

3. Закручивают пробку и вытирают следы масла.

Видео: замена масла в рулевом редукторе «классики»

Несмотря на сложную конструкцию рулевого механизма «семёрки», профилактику, ремонт или замену узла может выполнить каждый владелец этого автомобиля. Поводом для ремонта являются характерные признаки неполадок в работе механизма. При обнаружении деталей с видимыми повреждениями, их замену производят в обязательном порядке. Поскольку рулевая колонка представляет собой один из ответственных узлов автомобиля, все действия нужно выполнять в строгой последовательности.

Гидроусилитель руля на ваз 2107

Гидроусилитель руля уже не опция и не роскошь, а стандартное оборудование на всех современных автомобилях. Поскольку обладатели классических моделей ВАЗ не могут сказать, что владеют современным автомобилем, то такая опция им недоступна. На этом можно было бы ставить жирную точку и крутить дальше руль 2107 до посинения. Все же, отдадим должное конструкторам. Не имея усилителя руля, семерка и так неплохо управлялась, и усилитель никогда не был острой необходимостью.

Зачем нужен усилитель руля

Тем не менее, если появилась возможность, почему бы не поставить гидроусилитель руля на ВАЗ 2107? По крайней мере, хуже управляться она от этого не станет. Н вначале давайте разберемся, что это за штука такая и зачем она нужна.

Потребность в усилителе руля ощущается тогда, когда после 12 часов активного руления по городу, с массой разворотов, парковок и сложных маневров попросту отваливаются руки. Этого не объяснить, это нужно почувствовать, а лучше — не чувствовать. В двух словах — зачем нужен усилитель руля.

Актуальность усилителя руля на классике ВАЗа

Отечественные автопроизводители до сих пор находятся на стадии эмбрионального развития и никакого толкового пути достижения комфорта при управлении автомобилем предложить попросту не могут. При том же ВАЗе есть ряд контор, которые предлагают установку всего того, что не доставил завод, но качество этих цацок сомнительное, стоят они дорого и никакой гарантии на них никто дать не может.

Но есть производители, которые разрабатывают дополнительное оборудование для допотопных ВАЗов, а владельцы уже устанавливают то, чего им не хватает в их копейках, семерках и прочей архаически-ностальгичекой автопрослойке.

Виды усилителей руля

Следовательно, речь сегодня пойдет об устройствах, снижающих усилие на руле. Тема эта интересна и с практической точки зрения, поскольку любой из усилителей, которые мы рассмотрим вкратце, можно применить на ВАЗ 2107.

Гидроусилитель (ГУР)

Гидроусилитель руля — сложное и дорогое устройство. Он редко устанавливается на автомобили, для которых этот узел не предусмотрен конструкцией, но установка, конечно возможна. ГУР состоит из насоса, системы шлангов, масляного бачка и гидроредуктора, в котором залита рабочая жидкость — масло. Такие устройства непросты в установке и требуют периодического обслуживания.

Механический усилитель руля

Самый простой из всех усилителей руля. Грубо говоря, он представляет собой штатный рулевой механизм с измененными параметрами. Червячная пара просто имеет измененные передаточные соотношения, вследствие чего изменяется усилие на руле. Установить такой усилитель просто, стоит он недорого, толку от него мало.

Электрический усилитель руля (ЭУР)

Электромеханический усилитель руля монтируется прямо в рулевую колонку. Откуда берется дополнительное усилие? От электромоторчика, который создает дополнительный момент усилия. По эффективности работы он не уступает ГУРу, а по простоте установки приравнивается к МУРу. В процессе эксплуатации не требует никакого обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР для ВАЗовской классики, и для семерки в том числе. Все они однотипны, и установка их происходит по одной схеме. Методика установки комплекта должна продаваться с устройством в виде инструкции, но там ничего нового не напишут.

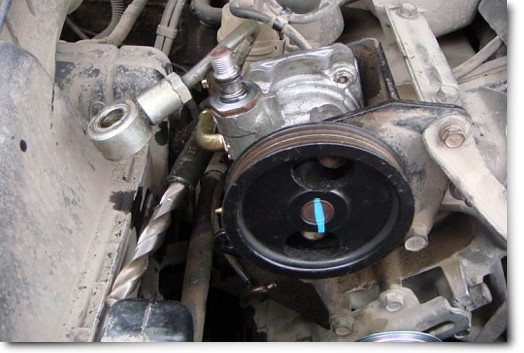

1. Замена шкива коленчатого вала на двойной, чтобы обеспечить привод гидронасоса. Гидронасос необходим для обеспечения нужного давления, при котором гидроредуктор сможет работать в нормальном режиме. Насос приводится клиноременной передачей от шкива коленчатого вала.
2. Замена рулевого механизма. Просто снимаем штатное рулевое, а на его место устанавливаем гидроредуктор, согласно схеме.
3. Согласно схеме же, соединяем шлангами, которые идут в комплекте бачок для масла, гидроредуктор и гидронасос.

После установки необходимо прокачать систему, после чего можно приступать к испытаниям. Целесообразность этой операции вы определите для себя сами, поскольку стоит такая штука недешево. К тому же достойное качество изготовления ГУРа никто не может гарантировать, получается, что за свои же деньги вы покупаете еще одну проблему. В любом случае, если гидроусилитель вас радует, то он обязательно должен стоять на вашей семерке. Берегите руки, и удачи на дорогах!

Устройство механизма

Чтобы выполнить ремонт рулевой колонки на автомобиле ВАЗ 2107, сначала необходимо разобраться в его устройстве, а также принципе работы.

Семерка во многом схода с «копейкой». Потому устройство и конструкция получили незначительные изменения. В состав конструкции входят:

1. Механизм, который передает усилие водителя на исполнительные составляющие;
2. Рулевой привод, который осуществляет поворот на заданный водителем угол.

В свою очередь, механизм рулевого управления состоит из:

1. Составного вала с карданной передачей;
2. Руля (рулевая колонка вместе с рулевым колесом диаметром 520 мм);
3. Червячного редуктора рулевого механизма ВАЗ 2107.

Система управления имеет следующие компоненты:

1. Сошка;
2. Маятниковый рычаг;
3. Поворотные рычаги;
4. Рулевые тяги на ВАЗ 2107 (одна средняя, две боковые).

Принцип действия рулевого механизма выглядит так:

• Водитель начинает вращение рулем, размер колеса которого обеспечивает достаточно простое выполнение этой задачи;
• По средствам составного вала активизируется червячный редуктор, который понижает число оборотов;
• Рулевой механизм смазывается специальным маслом (ТАД 17), залитым в редуктор;
• Червячные шестерни вращаются, что вызывает перемещение двухгребневого ролика;
• От этого, в свою очередь, поворачивается вторичный вал;
• Насаженная на вторичный вал солка совершает поворот, тянет за собой систему тяг;
• Эти компоненты оказывают воздействие на рычаги, осуществляющие синхронный поворот колес на необходимый, заданный водителем угол.

Детали картера рулевого механизма

1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки.

Детали

1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Ремонт и техническое обслуживание

Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль

Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

При обнаружении любых неисправностей, поломки следует немедленно устранить.

Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

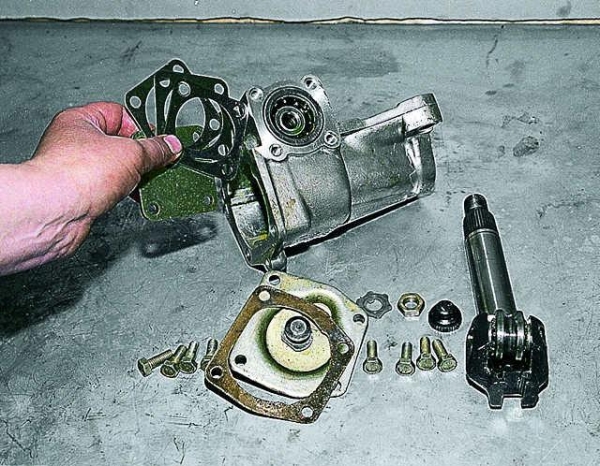

Фото редуктара рулевого механизма ВАЗ 2107

Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

• При помощи ключа на 8 выкручивается пробка заливного отверстия;
• Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
• При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Устройство тяг и наконечников

Средний цельный элемент трапеции отличается простейшей конструкцией — железный стержень с двумя шарнирами на концах. Пальцы тяги вставляются во вторые отверстия сошек (если считать от конца рычага), прикручиваются корончатыми гайками под ключ 22 мм и фиксируются шплинтами.

Средний рычаг немного согнут вперёд, чтобы при движении трапеции стержень не задевал коробку передач

О правильной установке среднего стержня трапеции знают не все автомеханики СТО. В этом убедился мой товарищ, приехавший на сервис менять комплект рулевых тяг ВАЗ 2107. Неопытный мастер поставил среднюю секцию изгибом назад, поэтому далеко уехать не удалось — ровно до первого поворота.

Боковые тяги состоят из таких деталей:

• короткий (наружный) наконечник с шаровым пальцем;
• длинный (внутренний) наконечник с шарниром;
• соединительный хомут с 2 болтами и гайками М8 под ключ 13 мм.

Элемент сделан разъёмным, чтобы регулировать угол схождения передних колёс. Длину рычага можно изменять вращением резьбового хомута и таким образом корректировать положение колеса для прямолинейного движения. Резьбы наконечников и внутри хомута разные — правая и левая, поэтому при вращении тяга удлиняется либо укорачивается.

Шарнирные пальцы боковых тяг «Жигулей» крепятся к крайним отверстиям сошек

Конструкция всех шарнирных наконечников одинакова и включает следующие детали (нумерация совпадает со схемой):

1. Палец шаровой с резьбой М14 х 1,5 под корончатую гайку 22 мм. Радиус сферы — 11 мм, в резьбовой части сделано отверстие под шплинт.
2. Чехол резиновый (или силиконовый) грязезащитный, он же — пыльник;
3. Металлический корпус, приваренный к стержню с резьбой М16 х 1.
4. Опорный вкладыш из композитного материала, иначе — сухарь.
5. Пружина.

6. Крышка, запрессованная в корпус.

Короткие внешние наконечники боковых тяг одинаковы, а вот длинные — разные. Отличить принадлежность детали можно по изгибу — на правую сторону устанавливается рычаг, изогнутый вправо. Крепятся шаровые пальцы боковых тяг к первым отверстиям сошек маятника и редуктора.

Принадлежность длинных наконечников определяется по изгибу стержня

Знакомый автомобильный мастер предлагает различать длинные наконечники так: возьмите деталь в правую руку за шарнир, направив шаровой палец книзу, как будто держите пистолет. Если «дуло» искривлено влево, перед вами наконечник для левой тяги.

Замена рулевого редуктора

Всех приветствую! Давно, наверное больше года как стал люфт появляться в рулевом, естественно затягивал регулировачный болт, дотянуться до того что выкрутил его на максимум, ещё и вдобавок обломал один край прозе для отвертки. Мало того что люфт был, еще и дикий скрежет и хруст при маневрах на месте. В итоге стало клинить и свободный ход был наверное четверть оборота, ездить было страшно, решил поменять редуктор в сборе, можно канечно купить ремкоплект но возиться не охота было.

Старый редуктор разобрал, оказалось от сильной затяжки полопались шарики подшипника, какие то пополам, какие то в труху, вот и причина стука и хруста, благо только с одной стороны ролика и то половина, вовремя поменял, а то могло и заклинить на ходу. Редуктор стоит 3600 рябчиков, демонтаж и установка самостоятельно, из трудностей было снять две тяги без съемника не повредив пыльники, монтажкой и молотком это сделал (для тех кто не знает, монтажкой оттягиваем тягу, а молотком бъем в тело сошки но ни в коем случае не по пальцу, и все вылетает).

Еще была засада выставить руль и редуктор по центру относительно колес, в книге написано что на редукторе и на валу должны быть метки, но я их на этом новом редукторе не нашел, пришлось методом тыка снимать одевать, снимать одевать пока не поймал цент. Собрал все за 2 часа, покатался, все работает, чуть поезжу, подтяну регулировочный болт и поменяю масло, с завода в редукторе масло до уровня, так что установил сразу и коробки.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Принцип работы электрического усилителя

Прежде чем рассмотреть установку электроусилителя руля (ЭУР) на «семёрку», необходимо разобраться, что же собой представляет этот механизм. Основными элементами узла являются:

• электродвигатель;
• механическая шестерня передачи;
• датчик поворота руля;
• датчик крутящего момента руля;
• блок управления (БУ).

В блок управления поступают сигналы о скорости, с которой движется автомобиль и о частоте вращения коленчатого вала синхронно с вращением «баранки». В БУ происходит расчёт данных величины и полярности поступающего на электромотор питания. От электродвигателя через механическую шестерёнчатую передачу создаётся дополнительное усилие, которое и облегчает управление передними колёсами. Усилие может прикладываться как к рулевому валу, так и к рулевой рейке, что зависит от класса авто и конкретной конструкции электроусилителя. Поскольку речь идёт о классических «Жигулях», то на этих моделях никакая рулевая рейка не устанавливалась.

Конструкция электромеханического усилителя руля: 1-электродвигатель; 2-червяк; 3-червячное колесо; 4-скользящая муфта; 5-потенциометр; 6-кожух; 7-рулевой вал; 8-разъём датчика момента на рулевом валу; 9-разъём питания электродвигателя

Конструкция ЭУР для легковых авто имеет небольшие габариты и крепится непосредственно на рулевую колонку. Механизм находится в салоне автомобиля, что обеспечивает его защиту от попадания влаги, грязи и пыли и продлевает срок службы. В электроусилителе руля есть два основных рабочих режима, которые зависят от скорости движения транспортного средства:

1. Во время движения с малыми скоростями устройство прилагает наибольшее усилие к рулевому механизму чтобы облегчить управление автомобилем. Таким образом, руль становится «лёгким», что позволяет его вращать пальцем одной руки.
2. Двигаясь на высоких скоростях руль становится более «тяжёлым», благодаря чему создаётся эффект возврата колёс в среднее положение. Такой принцип работы повышает безопасность движения.

Как убрать люфт руля на ВАЗ 2107

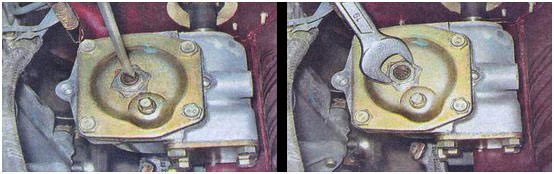

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

• выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
• очистить крышку рулевого редуктора от грязи и масляных потеков;
• снять защитный колпачок с регулировочного винта;
• ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
• отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
• затяните контргайку, удерживая регулировочный винт отверткой;
• проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
• при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.
