Как делается замена шаровой опоры ваз-2110

Лада Калина Универсал 2008, 81 л. с. — запчасти

Лада Калина, 2012

Лада Калина, 2012

Комментарии 30

на каких шаровых остановились, и как диагностировали их, спасибо

Пока так и езжу на шаровых «самаразапчасть», побрякивают на небольшой скорости на неровностях. Ставить наверно лемфердер буду — о них отзывы более положительные.

я поставил кедр, лемфердер надо было выписывать, цена одинаковая, купил те что были в магазине

заводские прошли 62тк снял в прекрасном состояние . заменил на бзак завод .

ставил себе на прошлую калинку шаровые lemforder, отлично себя проявили)

Постарайся вспомнить где они были произведены? Сейчас только китай делает, а раньше в германии производили.

да я чёт особо не вглядывался) немецкие слова всякие на коробке были) я их даже не сам покупал) у мастеров были в загашнике) сказали хорошие) не обманули)

Постарайся вспомнить где они были произведены? Сейчас только китай делает, а раньше в германии производили.

Так а чем смущает китай

Такая же фигня, хватило на 20000 пробега! Поставил не помню какие. На все переднеприводных, до этого не меньше 100000 ходили. Хотя две калины я продал на 65000.

то что ставят на конвеере совсем не то что продают и ходят они норм

у меня на последней калине, конвейерные стояли. Итог: 20000 км и как колокольчики стали. Сам удивлен.

Значит так же как и мне не повезло.

откатал на машине 35т после покупки, шаровые еще не менял. Пробег всего 123т. Механик у которого иногда обслуживаюсь говорит еще родные вроде.

Родные ходят долго, если повезло. А мне не повезло — пробег 127, а шаровые уже раз 5 менялись.

мне с наконечниками рулевыми не повезло, за 35т пробега дважди менял.

Кедр, белмаг нормально ходят Если импорт то лимфердор так чтоб католожный номер заканчивался на 01 они норм если другие цифры лучше не брать и TRW хорошие

Вот мне тоже советуют лимфердер, говорят проблем с ними нет.

Кедр, белмаг нормально ходят Если импорт то лимфердор так чтоб католожный номер заканчивался на 01 они норм если другие цифры лучше не брать и TRW хорошие

Только что смотрел по каталогам и не нашел лимфердер с 01 на конце, только 02 есть

нету их с 01 щас 02 себе ставил тем летом, щас говорят менять надо ( тоже хз что ставить… расходник видимо )

Здравствуйте!

Как-то, почти сразу после покупки Калина 2, у Меня заскрипела левая (водительская) шаровая.Поменяли НЕ по гарантии . Поставили шаровую от Автоваз. Почти на 60 000 км пробега стала стучать (особенно после длительного простоя) правая шаровая. Самостоятельная диагностика выявила люфт в правой (пассажирской) шаровой. Долго выбирая,решил установить шаровые шарниры ТРЕК серии «TRS» 2108 на Лада Калина 2 (2194) .

От производителя шаровых шарниров серии «TRS»:

«Шаровые шарниры серии «TRS» предназначены для тех, кто увлекается автоспортом, для профессиональных гонщиков, а также для тех, чей автомобиль используется в профессиональной деятельности. Разработанная новая конструкция вкладыша обладает большей жесткостью и имеет канавки под смазку и отвод продуктов износа, что существенно увеличивает ресурс изделия.

Применение цельнокованного корпуса исключает возможность его деформации и появления усталостных трещин в отличие от корпуса из тонколистовых штампованных деталей. Сборка шарового шарнира осуществляется пластической деформацией верхней части корпуса. В результате достигаются высокие значения усилия вырыва шарового пальца из корпуса (в 2,5 раза выше норматива), обеспечивается высокая безопасность при эксплуатации. Оригинальная конструкция вкладыша обладает большей жесткостью (по сравнению с серийными изделиями), она снабжена канавками под смазку и отвод продуктов износа. Смазка с дисульфидом молибдена на сфере шарового пальца также способствует уменьшению износа узла. Уплотнительные кольца защитного чехла обеспечивают полную герметичность узла. Материал защитного чехла из полиуретана обеспечивает прочность в 3-4 раза выше чем у резины, при полном сохранении эластичности. Работоспособен при температурах от -65°С до +110°С. Покрытие корпуса обеспечивает защиту изделия от коррозии в процессе эксплуатации. Фактический пробег достигает 100 000 км пробега.

Как проверить шаровую опору

Если вы подозреваете, что с подвеской что-то не так, можно заехать на СТО. Специалисты смогут сказать вам точно, что именно неисправно.

Однако при острой необходимости можно обойтись и своими силами:

1. Загнать машину на яму и проверить состояние шаровой. О наличии неисправности вам скажет стук и чересчур свободный ход шарового пальца (данную проверку можно провести даже с помощью обычной монтировки).
2. Второй способ — попросить кого-нибудь, кто разбирается во внутреннем устройстве автомобиля, «послушать» машину. Для этого ее нужно раскачать и прислушаться, какие звуки при этом издает подвеска.
3. Если способ, описанный выше, не дал нужного резальтута, следует приподнять проблемный бок автомобиля на домкрате. Затем, надавив на педаль тормоза (для того, чтобы вас не сбил с толку возможный люфт подшипника), нужно раскачать колесо. Определить поломку шаровой опоры поможет лязгающий звук.

Замена шаровой опоры

Изначально потребуется установить автомобиль в удобном положении, зафиксировать его при помощи ручника, а также поддомкратить колесо. Дальнейшие действия такие:

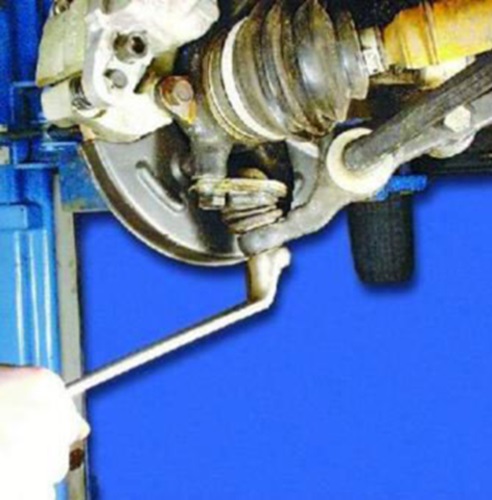

Нужно отвернуть гайку пальца опоры на рычаге. Для этого понадобится ключ на 19;

Воспользовавшись съемником нужно выпрессовать палец. Это делается очень аккуратно, чтобы не повредить пыльник;

Теперь ключом на 17 нужно открутить оба болта, который крепят деталь к кулаку;

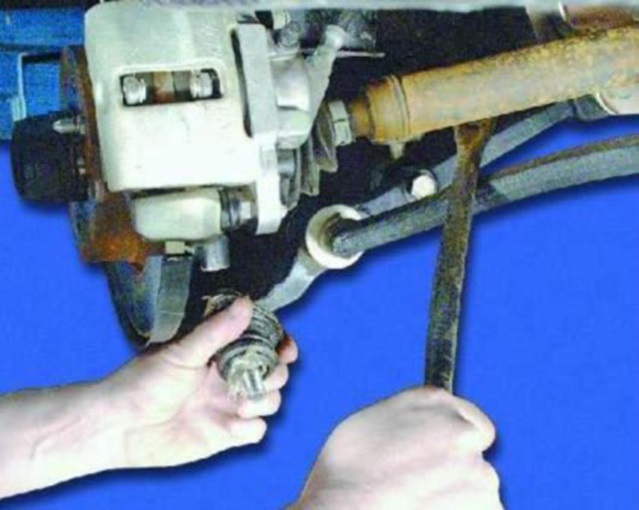

Отодвинуть рычаг, а также одновременно демонтировать шаровую опору.

Неисправная деталь убрана, теперь можно устанавливать новую. Это осуществляется также, как и снятие, но в обратном порядке. Перед этим рекомендуется удостовериться в отсутствии брака на новой запчасти, чтобы ее поверхность была идеально гладкой.

Встречается и такое, что болты крепления прикипают из-за того, что их давно не трогали. В таком случае пытаться их открутить будет бессмысленным занятием. Их нужно пропитать в WD-40 и оставить в таком состоянии на сутки. После прохождения этого периода болты открутятся без особых усилий. Чтобы в дальнейшем таких проблем не возникало, рекомендуется перед установкой смазать болты крепления.

Съемник шаровой опоры есть далеко не у каждого автомобилиста, а покупать его невыгодно, ведь он будет нужен очень редко. Из такой ситуации есть выход. Необходимо немного открутить гайку, чтобы она осталась на пальце, а затем при помощи лома немного надавить на рычаг сверху вниз и молотком ударять по рычагу. После нескольких ударов будет достигнут желаемый результат.

Чем нам поможет съемник?

Почему именно съемнику оказывается такое внимание при замене шаровой опоры? Дело в том, что срок службы этой детали довольно долгий, и ее составные части в результате нагрева, силы трения и коррозии «прикипают» друг к другу. В частности, довольно частое явление – «сваривание» конуса и гнезда

Простыми инструментами, которые находятся в обычном автомобильном ремкомплекте, съемника может и не оказаться. Некоторые мастера очень просто разрубают этот «гордиев узел», воспользовавшись кувалдой и газовой горелкой. Но такое решение может грозить тем, что менять придется еще и рулевые тяги.

Дабы не прибегать к варварским способам, следует заранее озаботиться приобретением съемника шаровых опор. Благо, стоимость их адекватна, вариантов приспособлений великое множество, а потому никаких проблем нет. Но не каждый готов тратиться на инструмент, который хоть и полезен, но сможет пригодиться всего лишь один раз за весь срок владения автомобилями.

Принцип, который лежит в основе любого инструмента, призванного извлечь шаровой палец из запрессованного гнезда, это способность преодолеть довольно значительное усилие, препятствующее этому. За годы своего существования человечество не изобрело ничего лучше, чем рычаг и винт, которые и лежат в основе любого съемника. Кроме этих хрестоматийных приспособлений в инструменте обязательно присутствует клин. Если кто-либо видел гвоздодер, то поймет, о чем идет речь.

Инструмент для извлечения шарового пальца из запрессованного гнезда

Инструментом, который аккуратно вынимает из гнезда шаровой палец, да еще и не портит ничего вокруг, можно считать гибрид гвоздодера и небольшой струбцины. С помощью первого подводятся металлические «лапки» под «шарик». Второе устройство, составляющее одно целое с первым, предназначено для аккуратного отделения детали от гнезда. Достигается это за счет постепенного закручивания воротка, давящего на сам палец и постепенно отделяющего его от корпуса. Кстати сказать, иногда самодельные приспособления справляются со своей задачей гораздо лучше, чем покупные, и кто имеет хотя бы небольшие навыки слесарного дела наверняка сможет сделать его своими руками.

На ценниках в магазинах можно еще встретить слово «универсальный» в отношении съемника. Особенностей тут немного, строение позволяет использовать его не только для выпрессовки шаровых опор, но и для работы с рулевыми наконечниками. Изготовить такое приспособление своими руками куда сложнее, тут уже лучше прибегнуть к продукции массового производства или взять универсальный инструмент у знакомых.

Выбор шаровых опор для Лады Калины

Ее передняя подвеска мало чем отличается от предыдущих моделей ВАЗ, например, Приоры, Самары и т. д. Не выделяется принципиально ходовая часть и у разных поколений самой Калины. На первом поколении и на авто Лада Калина 2 различных модификаций устанавливаются шаровые опоры с каталожным номером 21100-2904192-82, а для опор с комплектом креплений № по каталогу 21100-2904192-86.

Современный рынок автозапчастей предлагает покупателям разные виды опор. Первые оригинальные (сварные из нескольких деталей), а вторые штампованные усиленные. Конструктивно все эти шарниры устроены идентично. Различия есть только в технологии изготовления и качества используемой стали, а также ее толщины. Этим определяется прочность изделий, их долговечность и, разумеется, стоимость. По размерам и принципу действия они ничем друг от друга не отличаются. Отсюда можно сделать вывод, что вопрос выбора не принципиальный и зависит от личных предпочтений автовладельца.

Как поднять Ниву 2121 своими руками? Полезный тюнинг для внедорожника

Для людей, часто сталкивающихся с бездорожьем, вопрос, как поднять Ниву 2121 своими руками, никогда не теряет актуальности. Несмотря на то, что вид модель имеет не слишком-то современный, Нива в чем-то подобна танку: проползет там, где застрянет крутой кроссовер мировых брендов. Однако и недоработок в ней масса, в связи с чем все охотники/рыболовы/любители активного отдыха тюнингуют машину в самых разных направлениях. И в первую очередь – увеличивают дорожный просвет. 22 см – не так уж плохо, однако для настоящих буераков и колдобин явно недостаточно. А с ними, между прочим, можно столкнуться даже при поездке на дачу, находящуюся в 40 км от города, так что экстримом может порадовать даже невинный воскресный пикник. Если вы не планируете покорять глухие пространства, вам не понадобится выводить забор воздуха на крышу, обвешивание спереди и сзади, установка лебедок – но увеличение клиренса лишним никогда не окажется.Как поднять Ниву 2121 своими руками, народные умельцы придумали минимум 6 способов. Какие-то более удачные, какие-то – менее, но используются все, и вы можете выбрать тот, который вам подойдет больше по душе. Варианты лифтингаУвеличение просвета колесными редукторами. Наиболее редкий способ подъема: серийно они не выпускаются, отдельные умельцы мастерят их с нуля. К тому же, использование такой модернизации в городских условиях весьма затруднено, она годится только для реально полевых условий.

• Опускание балки направлено на получение возможности установки скатов с большим диаметром. Выполняется двумя способами: в первом довариваются вторые лонжероны, во втором балка режется в рассчитанном месте и туда вваривается своего рода удлинитель. Влечет за собой перенос рулевого;
• Наиболее простой и ничего не нарушающий метод – непосредственная установка больших колес. Переоборудовать практически ничего не нужно, только арки подрезать. Тормоза регулировать после этого не надо, развал/схождение держатся долго, управление авто не осложняется. Недостатком можно считать только незначительное увеличение клиренса – в пределах 4-5 см, однако для многих этого достаточно;
• Те, кому мало добавки от больших скатов, лифтингуют Ниву проставками над верхней шаровой в сочетании со сменой пружин на более жесткие/длинные пружины или с проставками под пружинную чашку.

Последний способ – самый популярный. Во-первых, одни запчасти дают подъем примерно на 5 см, плюс автоматически появляется возможность поменять шины на крупноразмерные. В совокупности клиренс подрастает сантиметров на 10. При таком просвете уже никакие овраги не страшны. Мало того, лифт-комплекты для такой модернизации выпускаются заводами, что значительно облегчает апгрейд.Лифт передаПомимо основных работ, возможно, придется поменять пружины, амортизаторы, пыльники внутренних ШРУСов – все зависит от степени износа деталей и ваших требований к тюнингу. Нередко также лифтинг сопровождается регулировкой пружинных отбойников.

• Под площадку (нижнюю) для пружины ставятся соответствующие шайбы – те самые проставки, что обеспечат необходимые углы наклона элемента;
• Между шаровой и рычагом сверху нужна еще проставка. Ее задача – разгрузка рычага;
• Рычаги поворотных кулачков взаимно заменяются, в результате чего наконечники с тяг руля будут идти сверху вниз. В противном случае при максимальном отвороте тяги будут упираться на стабилизатор. В альтернативе – менять крепление стабилизатора.

Задний лифтБолее надежен и прост в исполнении подъем заднего моста Нивы чашками. Они укрепляются болтами поверх заводских. Помимо того, добавляются кронштейны – они поднимут сантиметров на 5 точки креплений для задних амортизаторов.

• Верхние штанги при том уже будут слишком короткими для конструкции. Они наращиваются или переделываются в управляемые;
• Реактивные тяги заднемостовые тоже нуждаются в усовершенствовании. Чаще всего их просто усиливают уголком, но иногда и меняют на сдвоенные. Энтузиасты могут усилить систему тольяттинским стабилизирующим устройством, однако это уже другой уровень работ: потребуется переваривание;
• Штанга поперечная модифицируется на разрезную, с регулировкой;
• Возможно, придется поменять тормозной шланг на более длинный. И уж без сомнения потребуется прокачка тормозов и отладка золотника сзади.

Для установки более широких колес надо проверить шаровые опоры и маятник: слабые или изношенные накроются почти сразу. Если вы выберете именно такой способ, как поднять Ниву 2121 своими руками, вы получите в итоге клиренс в 25 см по низу РЗМ и 44,5 – по порожному срезу. При этом будет равно удобно ездить на ней как по нормальному полотну, так и по бездорожью, что делает подобный лифтинг вдвойне привлекательным. AutoFlit.ru

Основные причины вибрации в рулевой

Среди популярных причин, которые вызывают мелкий стук в передней подвеске на мелких кочках, выделяют большой зазор между рулевой рейкой и шестерней. Это результат износа. Чтобы поставить точный диагноз, рекомендуется подергать рулевые тяги вверх-вниз. При этом внимательно наблюдать за движением тяги. Если она не будет двигаться, тогда с ней все хорошо. Если же тяга будет болтаться, то, скорее всего, здесь износ втулок.

Если рейка поворачивается, то точный диагноз – большой зазор в зацеплении. Но эту проблему легко устранить при помощи подтяжки этой самой рейки. Также, дергая рулевую тягу, можно заметить и разбитые или слишком изношенные втулки крепления рулевых тяг к рулевой рейке.

Еще одна возможная причина стука – рулевой шарнир. Для проверки этой гипотезы двумя руками справиться будет достаточно трудно. Понадобится помощь друга. Помощник должен очень быстро и резко вращать рулевой колесо, а автовладелец — взяться за шарнир таким образом, чтобы удерживать сам шарнир, корпус его и палец. Если есть износ, то можно ощутить люфт. Тогда ремонт подвески в ближайшем будущем будет не нужен, а купить и заменить придется лишь втулку шарнира.

Проверка и регулировка зазора в подшипниках червяка рулевого механизма

Установите передние колеса в положение прямолинейного движения, и, поворачивая рулевое колесо в ту и другую сторону, проверьте, не изменяется ли расстояние между торцом картера 7 (рис. 5-2) и меткой «В», нанесенной на вал червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое колесо б левую сторону на 1-1,5 оборота, отверните болты крепления нижней крышки 19 и слейте масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

Причины неисправностей в передней подвеске

А вы сталкивались с ситуацией, когда гремит подвеска (появились посторонние шумы и стуки)? Удалось ли вам самому диагностировать причину?

Напомним, ранее мы рассказывали, как защитить опоры (гайки) передних стоек, а также зачем устанавливают треугольные рычаги подвески.

Ключевые слова: передняя подвеска лада калина | передняя подвеска лада гранта | передняя подвеска лада приора | задняя подвеска лада калина | задняя подвеска лада гранта | задняя подвеска лада приора

7

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Новая опция Lada Vesta Luxe: сиденья из кожи и алькантары

Как сделать работу ЭСП без зажигания на Lada 4×4

Официальные фото серийного хэтчбека Lada XRAY «Top»c или «Люкс»

Как разобрать фару на Лада Гранта, Калина 2 (заменить стекло, маску)

Диагностика шаровых опор и причины их выхода из строя

Как и все бюджетные переднеприводные автомобили, Лада Калина оснащается передней подвеской по типу МакФерсон. Вкратце конструкция представляет собой верхнюю опору в виде стойки с амортизатором и пружиной, нижнюю опору в виде поперечного рычага. Этот рычаг связан со ступицей колеса (посредством поворотного кулака) с помощью шаровой опоры. Конструкция элементарная и от этого надёжная, но присутствие подвижных элементов делает диагностику непростым занятием, требующим определенных навыков и знаний.

Признаки неисправностей шаровой опоры

Из самых распространенных симптомов неполадок этого узла можно выделить следующие:

• при движении на небольшой скорости по неровностям раздается стук от передней подвески;
• при повороте руля требуется приложить несколько большее усилие;
• во время поворота руля начинает скрипеть подвеска спереди;
• шины изнашиваются по-разному;
• автомобиль уводит в сторону при прямолинейном движении.

Но диагностировать по этим признакам только шаровую опору невозможно, т. к. эти же симптомы могут указывать на неполадки с амортизационной стойкой, со ступичным подшипником или рычагами подвески. Есть ряд методов самостоятельного определения неисправностей, не отличающихся сложностью.

Способы диагностики

Следует учитывать, что на неоригинальных опорах существуют специальные диагностические отверстия, позволяющие определить, насколько изношен наконечник. Кроме того, узнать о проблемах с шаровой можно по состоянию защитного пыльника. Даже небольшие трещины могут стать источником утечки смазки и попадания внутрь грязи и пыли. Как следствие, это ускоренный износ узла и сильное сокращение срока эксплуатации.

Причины неисправностей шаровой опоры

В числе самых распространенных значатся механические повреждения и естественный износ, который может значительно ускориться по ряду факторов.

Разрыв пыльника

Это одна из самых распространенных причин выхода из строя шаровой опоры. Исправный пыльник должен защищать внутренние рабочие элементы от попадания влаги, грязи, пыли и т. д. От этого смазка перестает выполнять свои функции, начинается усиленный износ деталей. Пыльник изготавливается из резины. Это значит, что в летнее время года и при низких температурах зимой защитный пыльник подвержен разрушению.

Бездорожье

При передвижении по неровной поверхности большую часть времени шаровая опора изнашивается намного интенсивнее. Особенно это актуально для России, где проблема с дорогами знакома каждому автомобилисту. Исходя из этого, не стоит ориентироваться на сроки эксплуатации, которые указывают европейские производители автозапчастей. Обычно менять лучше намного раньше, т. к. зарубежные бренды не учитывают состояние наших дорог.

Недостаточность или отсутствие смазки

При сильной выработке следует своевременно ее добавить, в противном случае усиленное трение металлических частей приведет к нагреву и быстрому износу шаровой. Обычно подобная ситуация приводит к сильному стачиванию пальца с шаровидным наконечником, в результате чего появляется увеличенный зазор, и палец болтается в посадочном гнезде.

Тормоза как источник стуков

Иногда звуки, исходящие из подвески, на самом деле исходят от тормозов. Бывает так, что автолюбитель все проверил, заменил все, что можно заменить. Схема передней подвески уже выучена наизусть, а стук как был, так и остался.

Чтобы поставить диагноз, необходимо двигаться. Если стук при торможении пропал, а когда педаль отпущена, снова возобновился, то всему виной тормозные колодки. Эти же проблемы могут возникать после установки новых колодок.

Если машина стучит, не стоит спешить делать ремонт ходовой. Возможно, посторонний звук вызван совсем другой причиной. В этом случае помочь может только полная диагностика. Может быть, достаточно заменить сайлентблоки передней подвески, и звук исчезнет навсегда.
