Схема подключения генератора к сети загородного дома

Устройство и принцип работы

Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Подробнее об основных элементах и принципе действия:

1. Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
2. Контактные кольца используются для запитки обмотки.
3. Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
4. Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
5. Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
6. Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
7. Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).

Реле регулятора напряжения

Интегральный регулятор напряжения необходим, чтобы в бортовую сеть подавалось напряжение, соответствующее ее номинальным параметрам. Устройство простейшего генератора таково, что при увеличении частоты вращения скорость изменения магнитного потока ротора пропорционально увеличивается, как и выходное напряжение. Если этим процессом не управлять, то напряжение достигнет той величины, при которой все бортовые системы выйдут из строя.

Принцип работы реле регулятора генератора состоит в том, что при увеличении частоты вращения статора, оно через специальный датчик, присоединенный к цепи статора, отслеживает опасное увеличение напряжения. При помощи механической или электронной системы управления контактами, реле уменьшает ток, подаваемый на обмотку ротора, в результате чего увеличение частоты компенсируется снижением силы магнитного поля, и значение напряжения остается в норме.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

, W, R, STА.

Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

1. Водитель поворачивает ключ в замке зажигания.
2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
3. Именно в обмотке появляется магнитное поле.
4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

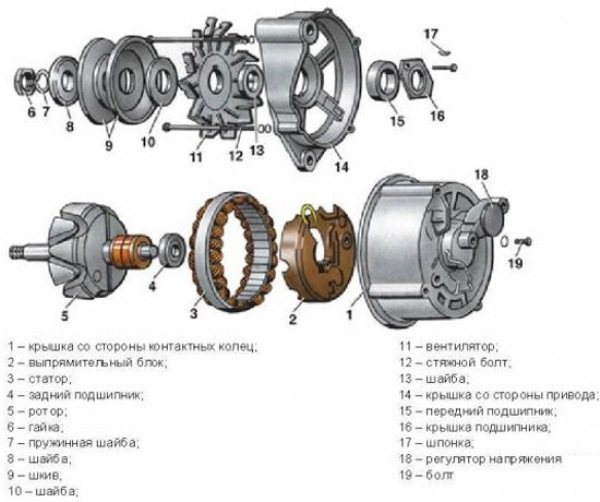

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Порядок доработки обмоток

Прежде чем сделать генератор из асинхронного двигателя, следует разобраться с его статорными катушками, соединёнными между собой и включаемыми в питающую линию по определённой схеме.

Дополнительная информация. Для классического подключения асинхронных механизмов используются два типа включения статорных обмоток: по так называемой схеме «звезда» или «в треугольник».

В первом случае все три линейных катушки (А, В и С) с одной стороны объединяются в общий нулевой провод, в то время как вторые их концы подключаются к трём фазным линиям. При включении «треугольником» конец одной катушки соединяется с началом второй, а её конец, в свою очередь, – с началом третьей обмотки и так далее вплоть до замыкания цепочки.

В результате такого подключения образуется правильная геометрическая фигура, вершины которой соответствуют трём фазным проводам, а нулевой провод вообще отсутствует.

Из соображений простоты монтажа и безопасности эксплуатации в бытовых схемах обычно выбирается подключение типа «звезда», обеспечивающее возможность организации местного (повторного) защитного заземления.

При доработке двигателя следует снять крышку распределительной коробки и получить доступ к клеммам, на которые в нормальных условиях поступает трёхфазное питающее напряжение. В генераторном режиме к этим контактам следует подсоединить питающую линию с подключёнными к ней бытовыми трёхфазными потребителями.

Для организации однофазного питания (розеточных линий и цепей освещения, в частности) их нужно будет подключить одним концом к выбранному фазному контакту А, В или С, а другим – к общему нулевому проводу. Порядок подсоединения проводов к асинхронному двигателю приводится на следующем рисунке.

Таким образом, генератор своими руками, собранный из трёхфазного двигателя, будет нагружен на все питающие цепи, а конечные потребители получат полагающиеся им нормативные мощности.

Как выбрать электрогенератор для дома

Домашние резервные генераторы оборудованы специальным двигателем с определенной мощностью, который вращает генератор для выработки электрической энергии. В большинстве случаев, для загородных домов используют четырёхтактные установки с частотой вращения до трёх тысяч оборотов в минуты. Объём топливных баков для дизельного или бензинового топлива равен 10-15 литрам

При выборе генератора нужно обратить внимание на цель, для которой он будет использован. Кто-то задействует подобное оборудование в качестве основного источника электрической энергии, в то время как значительная часть владельцев частных домов устанавливает систему при сбоях в работе стационарной сети в результате аварий на линии или прочих неприятностей

Основные характеристики систем заключаются в мощности, моторесурсе и экономичности. Также перед покупкой конкретной модели стоит оценить надёжность конструкции и простоту эксплуатации. Подключение бензиновой модели требует правильного монтажа следующих элементов:

• кабеля от резервной установки;
• централизованной цепи подачи электрической энергии;
• домашней сети;

Устройство и принцип работы

Конструкция тракторных генераторов отличается высокой надёжностью, простотой конструкции и обслуживанием. Узел не имеет щёток и токосъёмных колец. Ротор 1 состоит из постоянных магнитов без обмотки. Неподвижная обмотка возбуждения 4 размещена в отдельном цилиндрическом корпусе, прикреплённом с внутренней стороны крышки узла. Электрическое поле возбуждения взаимодействует с магнитами ротора через металлическую втулку 5. Обмотка статора 2 имеет трёх, четырёх или пяти фазную конструкцию, исходя из мощности узла. Преобразование переменного тока в постоянный осуществляет диодный выпрямительный блок 19, смонтированный на внутренней стороне крышки узла. Транзисторный реле-регулятор 13 обеспечивает регулировку напряжения в пределах 14 или 28 вольт в зависимости от характеристик генератора и соответствующего напряжения сети машины. Блок регулятора размещён под внешней пластиковой задней крышкой 18. Ось ротора 1 вращается на двух шарикоподшипниках. Узел заключён металлический цилиндрический корпус и стянут винтами. Рабочий процесс генератора охлаждается крыльчаткой 7 размещённой на оси ротора.

Устройство генератора трактора 46.3701

В МТЗ 80 (82) узел размещён с правой стороны машины. Привод осуществляется одновременно с водяным насосом двигателя от шкива коленчатого вала  через клиноременную передачу. Поворотом кронштейнов на оси креплений генератора осуществляют натяжение привода.

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

Вам это будет интересно Особенности программы электрик

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

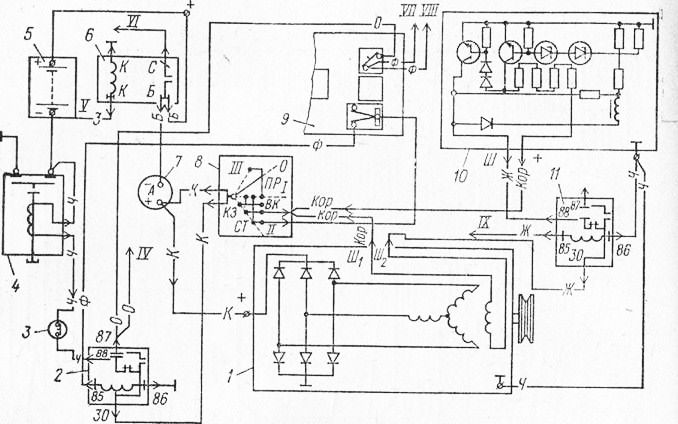

Общая схема

Такие батареи изготовляют несколько заводов. Предостережение: Ошибочное подключение массы к положительному выводу аккумулятора приведет к выходу из строя регулятора напряжения и встроенных в генератор диодов.
Регулятор содержит измерительный элемент, элемент сравнения и регулирующий элемент. Отрицательный вывод аккумуляторных батарей присоединен к корпусу автомобиля через дистанционный выключатель.
Технические параметры Генераторная установка ГА имеет номинальное напряжение 24 В и мощность Вт. Прогиб при нажатии на правильно натянутый ремень должен находиться в диапазоне от 0,6 до 1 см.
АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой; Генератор.
Выпрямительным блоком переменное напряжение преобразуется в постоянное, и когда оно станет больше напряжения аккумуляторной батареи, генератор начнет питать потребители и заряжать батарею.
На регуляторе напряжения, встроенном в щеткодержатель генератора, установлен переключатель сезонной регулировки. В случае обнаружения неправильной работы генератора пониженное или повышенное напряжение во избежание выхода из строя аккумуляторной батареи и электропотребителей необходимо отключить генератор от бортовой сети.
Во избежание выхода из строя регулятора напряжения при подзарядке аккумуляторных батарей от внешнего источника необходимо отключить батареи от сети.
МЕНЯЕМ РЕЛЕ РЕГУЛЯТОР НАПРЯЖЕНИЯ. КАМАЗ.

https://youtube.com/watch?v=xvwXXJ73ZBo

См. также: Как подключить электричество к земельному участку

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Другие рекомендации

Провести подключение генератора можно самостоятельно. При выполнении работ нужно учитывать такие особенности:

1. Конструкция резервного источника энергии редко имеет хорошую защиту от воздействия осадков. Именно поэтому его нужно устанавливать под навесом или в отдельном помещении.
2. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
3. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок.

Перед установкой резервного источника энергии следует подробно изучить рекомендации по эксплуатации от производителя. Некоторые модели могут подключаться к автоматам, другие имеют только ручной блок управления. Для выбора оптимальной схемы подключения генератора нужно подробно изучить особенности применяемого оборудования.

Схема подключения генератора Ваз 2106

Реле регулятор.
В таких случаях проще всего заменить полностью выпрямительный блок.
Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.
Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.
Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства.
Генератор ВАЗ-2107(08) подключить на 2101…2106.

https://youtube.com/watch?v=ZaufySe_6vU

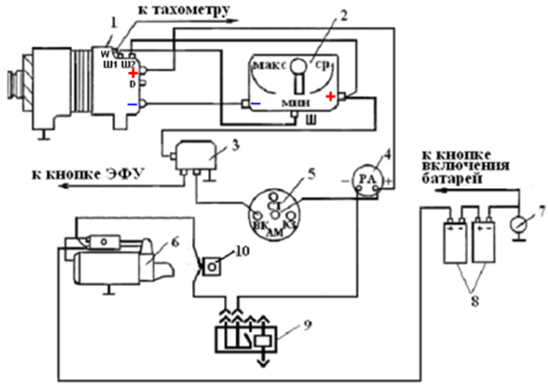

Подключение и схема

Электрическая схема генераторной установки состоит из трёх частей: цепи обмоток статора и катушки возбуждения, выпрямительного диодного моста, и подключённого к генератору регулятора с посезонным переключателем напряжения.

схема генератора 46.3701

Концы фаз статора подключены к диодным парам выпрямителя. Плюс выпрямительного блока выведен контактным болтом наружу, контакт минус подключён к корпусу узла. Дополнительные диоды выпрямителя запитывают обмотку возбуждения генератора. Плюс выпрямителя возбуждающей обмотки соединён с катушкой возбуждения и выводом узла Д. Плюсовой вывод от диодного моста выпрямителя Б соединяется одноимённым выводом регулятора . Выводом Б подключают нагрузочную сеть машины и плюсовую клемму АКБ. Минусовые выводы выпрямительного блока и регулятора соединены с корпусом генератора на массу машины. Выводы Д генератора и регулятора соединены и предназначен для подключения  реле блокировки стартера. Если трактор запускается без стартера от пускового двигателя вывод Д изолируется колпачком. Вывод регулятора Ш соединён с концом обмотки возбуждения. Вывод С регулятора подключён  посезонному переключателю. Для правильного подключения регулятора на узел, при установке или замене, ориентируются на выступ корпуса.

Основные параметры генератора

Основные номинальные параметры определяются исходя из технических требований к конструкции конкретной модели транспортного средства:

• Напряжение. В соответствии с ГОСТ 52230-2004 выбирается из диапазона от 7,14 и до 28 В.
• Ток отдачи.
• Частота возбуждения и самовозбуждения.

Токоскоростная характеристика определяет зависимость номинального тока генератора от частоты его вращения. Напряжение в бортовой сети легковых и коммерческих автомобилей, а также автобусов составляет 12 В, особо мощных и специальных машин — 24 В. Максимальный ток отдачи определяется при частоте вращения ротора в 6 000 мин-1.

Еще одна важнейшая характеристика данного агрегата — КПД. Для современных моделей этот показатель находится на уровне 50-60%.

Устройство генератора для автомобиля

Генератор в разрезе

Итак, основными элементами генератора являются:

1. ротор – подвижная составляющая
2.  статор – неподвижная.

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска  и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

• блок щеток;
• диодный мост, он же выпрямительный блок;
• регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.

Лучшие цены

При проверке генератора на автомобиле пересоединять провода и подключать для проверки приборы необходимо при отключенном выключателе массы.

Стабилитрон не пропускает через себя ток при напряжении ниже напряжения стабилизации и пробивается, т. И пока такое положение вещей сохраняется, надобность в автомобильном генераторе не отпадает — слишком уж много элементов автомобиля зависят от электроэнергии, которое данное устройство вырабатывает.

Регулятор напряжения 51 типа Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А.

Поэтому наличие блокировки позволяет предотвратить поломку свечей ЭФУ электрофакельного устройства. С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приёмников значения. Поэтому следите за тем, чтобы вода не попала в деталь. При необходимости — очистить места присоединения проводов и подтянуть контактные части генератора и реле-регулятора.

Система электроснабжения авто МАЗ

Корпус генератора является минусовым выводом и подключается к массе машины. Правильно натянутый ремень привода генератора от усилия 3 кГ, приложенного к середине ветви ремня, должен иметь прогиб 10—15 мм.

Обмотка возбуждения генератора подключается к бортовой сети и далее генератор, работает как описано выше см. Концы обмотки возбуждения припаяны к контактным кольцам, расположенным на изоляционной втулке. Иначе со временем возникнут поломки, которые приведут к ремонту запчасти. Генераторная установка Г заменяет собой генераторы Г и Г с соответствующими регуляторами напряжения. Происходит возбуждение генератора от тока независимого источника — аккумуляторных батарей.

Регулятор представляет собой электронное устройство, закрытое крышкой и залитое специальным герметиком. Разборку выполняют в следующем порядке: 1. Ремонт генератора МАЗ отвернуть два винта крепления щеткодержателя 3 см. Однако сегодня хотим рассмотреть схему подключения устройств и дать несколько советов по эксплуатации. По необходимости покупку можем переслать в любой регион, работаем с наличными и безналичными формами оплаты, оформляем отсрочки.

Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А. При снижении тока возбуждения напряжение генератора падает, стабилитроны Д2 и ДЗ вновь запираются, схема переходит в исходное положение, и напряжение генератора снова начинает расти. Проверяйте установку через 50 пробега и при каждом ТО Назначение работа и устройство генератора

Схемы подключения через розетку к домашней сети

Существует несколько ключевых методов подключения генераторов через розетку

1. Подключение резервного источника питания к выделенной группе потребителей по отдельной, предварительно созданной схеме;
2. Использование перекидного рубильника или трёхпозиционного переключателя, где проделываются перемычки на входе со стороны генератора. Такой способ позволит правильно запитать всю домашнюю сеть. Основной минус конструкции заключается в невозможности использования трёхфазных генераторов;
3. Применение двух контакторов, где один выполняет роль переходника от городской сети, а другой служит мостом от резервного источника. Способ пользуется большим спросом при использовании систем автозапуска. Выбирая его, нужно позаботиться о перемычках между вводами со стороны резерва;

Подключая трёхфазную установку к трёхфазной сети нужно предварительно обустроить соответствующие электроприемники, например, двигатели электрических станков.

При установке резервного источника питания в загородном доме или на даче, необходимо правильно оценить свои возможности и ответственно отнести к выбору подходящего решения. В таком случае, покупка оправдает все ваши ожидания и станет продуктивной.

Заключение

Устройство и принцип работы автомобильного генератора практически не отличается от других установок подобного типа, кроме наличия диодного моста, выравнивающего переменное напряжение. Кроме того, на крупных установках требуется дополнительное устройство, которое называется возбудитель генератора.

Среди распространенных поломок этого устройства – обрыв ремня, о чем просигнализирует индикатор разрядки аккумулятора, который будет гореть при движении. Чтобы избежать этой проблемы, требуется периодически проверять его натяжку, для чего нужно просто нажать на ремень и посмотреть в инструкции по эксплуатации, на сколько миллиметров он должен вжиматься.

Иногда из строя выходят щетки или реле регулятора, которые меняются единым узлом. Если при работающем моторе отключить клемму аккумулятора, высок риск выхода из строя (пробой) диодного моста, который тоже нужно будет заменить.
