Схема подключения webasto

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Описание Вебасто

Устройстве не весит больше 5-ти килограмм и внедряется в систему подачи топлива и охлаждения. Основная задача, которая возлагается на устройство – подогреть топливо и салон автомобиля. Для точности и бесперебойной работы рекомендуется обратиться к опытным специалистам, которые обеспечат установку и правильные настройки.

С помощью устройства проще запустить мотор в условиях холодов и морозов, а также оттопить снег и лед на стеклах машины. Поэтому Вебасто – актуальный прибор для использования в наших климатических условиях.

Предпусковой подогреватель Вебасто

Принцип работы

В комплекте предоставляется пульт, с помощью которого осуществляется управление. Принцип работы заключается в следующем:

1. Из бака подается горючая жидкость, где в камере сгорания подогревается. Как только жидкость достигает 40 градусов, Webasto автоматически отключается.
2. Насос прокачивается жидкость дальше, она попадает в двигатель, радиатор, прогревая его и салон.

Работа устройства подчиняется датчикам температур двигателя и окружающей среды. Он может запуститься во время эксплуатации машины, когда на улице меньше 5 градусов тепла. В таком случае расход топлива удастся минимизировать, а прогреть авто можно в кратчайшее время даже при сильном морозе. В среднем экономия составляет 0,5 л/час. Второй вариант управления Вебасто – таймер, что позволяет использовать режим поддержания температуры. По приходу в гараж, владелец автомобиля сможет оценить теплый салон и прогретое заранее авто.

Виды

К основным видам Вебасто можно отнести: жидкостную и воздушную модели. Руководство по эксплуатации Webasto позволит разобраться, как именно разновидность устройства подходит вашему автомобилю. Один из таких вариантов – воздушная система, которые потребляют 0,2 топлива в час.

При закачке топлива для сгорания нагнетается воздух снаружи машины. Получившаяся тепловоздушная смесь способствует выделению тепла при сгорании. Теплообменник обеспечивает отбор тепла, который потом попадается в салон. А все лишнее выходит через глушитель. Если жидкостный тип прибора устанавливается под капотом, то вот воздушный – в салоне машины.

Как установить Вебасто на дизель

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.


Установка Вебасто — видео



https://youtube.com/watch?v=vGKTIlB917k


Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto.com

Прокачка топлива

Перед самым первым запуском необходимо прокачать топливо. Для этого одновременно нажимаете две нижние кнопки — OK и «стрелка вниз».

У вас на дисплее загорится надпись «Н» и «OF».

Переключаете на ON.

После этого толчкообразно со щелчками запускается насос. На экране высвечивается соответствующий значок.

Чтобы выключить прокачку, переведите все в режим OF, нажав стрелку вниз. Первым делом при прокачке идет заполнение фильтра.

В конце концов жидкость в трубке должна достигнуть конца шланга топливоподачи.

Натягиваете и зажимаете его хомутом на соответствующем вводе в печку. По завершении прокачки, переходим к первому запуску.

Положительные стороны от использования предварительного прогрева

С установленной системой Вебасто возможно с легкостью запускать мотор даже в сильные морозы менее 20 или 30 С, ведь топливо поступает в систему уже разогретым. Происходит существенная экономия времени на прогрев мотора, ведь делать это можно дистанционно.

Комплект предпускового нагревателя

Здоровье водителя бережется, так как салон также прогревается до приемлемой температуры. Также бережется силовая установка, которая тратит свой ресурс при холодном запуске эквивалентный от 100 до 200 км пробега. Предварительный прогрев снижает количество выбросов, что является более экологичной системой, чем стандартный прогрев мотора.

Прогрев на холодном двигателе более затратный, так как топливная система «съедает» с непрогретым мотором гораздо больше бензина или дизтоплива. При этом автомобиль сразу начинает работать на разогретом, экономичном режиме.

Подключение Webasto к автосигнализации через блок GSM.

Есть способ облегчить жизнь и сохранить гарантию на таймер. Для этого можно установить блок GSM Билинк — его стоимость 7500 рублей. И у него есть отдельный провод для подключения дополнительного канала автосигнализации. Все что нужно соединить эти два провода и запрограммировать сигнализацию. Фото комплекта GSM модуля Билинк на ниже:

Данный модуль пользуется заслуженной популярностью при установке подогревателей. Вы можете запускать подогреватель автомобиля на любом расстоянии. Главное условие — наличие сотовой связи. А для тех мест где ее нет — у данного устройства предусмотрена кнопка запуска. И еще вы сможете самостоятельно сделать диагностику подогревателя и выявить ошибки в его работе.

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения. Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

Установка аппарата в автобус

• Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
• Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

• Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
• Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
• А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

Подключение Webasto к автосигнализации через таймер:

Для того что подключить управление сигнализации к подогревателю самый часто используемый способ это припайка дополнительно провода к плате таймера. Этот провод соединяется к дополнительным каналом сигнализации и позволяет имитировать нажатие кнопки запуска, времени 0,5 секунды более чем достаточно.

В зависимости какой именно таймер у вас установлен припаиваться нужно в разные места электро схемы. Если у вас простой таймер 1533 (овальный — такой как на фото):

На следующем фото как раз показан данный таймер с обратной стороны и указано место для впаивания дополнительного провода, который будет соединяться с дополнительным каналом вашей автосигнализации.

Подключение Вебасто к таймеру Multicontrol:

Если у вас таймер нового образца, который называется Multicontrol, на фото внизу:

Тогда дополнительный провод нужно припаивать в указанное место:

Что хочется отметить отдельно, место для впайки очень маленькое. Скорее всего не получится припаять провод обычным паяльником с толстым жалом.

!!!ВАЖНО!!!

При подключении вебасто к таймеру таким образом, вы автоматически лишаетесь гарантии на сам таймер. Не забывайте об этом. Стоимость таймера Multicontrol — 6 140 рублей. Стоимость проведения впайки от 1000 рублей.

Все новое – лучшее!

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

• Телематические технологии. Телематика была рождена в результате эксперимента по слиянию телевизионных коммуникаций и информатики. Именно телематика сейчас является основным на что опирается компания в разработки своих охранных систем. Уже отталкиваясь от телематики появляются новое оборудование и гаджеты. Они полностью безопасны в использовании, а также не несут никакого вреда на состояние автомобиля. Передовой возможностью считается то, что можно узнать все о состоянии своего автомобиля с помощью обычного смартфона. Такая функция поддерживается только у СтарЛайн.
• СAN Телематика. Данная технология при условии установки специального модуля и шины CAN позволяет запросто управлять центральным замком автомобиля, багажником, аварийкой и другими частями с помощью жестом руки.

Принцип работы Вебасто

Компактный прибор вполне умещается в моторном отсеке любого авто. Система питания Вебасто подключается к топливному баку, автономный теплообменник врезается в контур охлаждения, а для управления работой устройства выполняется подключение к бортовой сети авто. В зависимости от типа предпускового обогревателя, отличается и принцип функционирования, а также расход топлива при прогреве. Устройства бывают:

1. Воздушные отопители, деятельность которых в основном направлена на прогрев салона, грузового отсека и т. д. без включения двигателя, они монтируются в кабине и поддерживают комфортную температуру. При перевозках грузов, требующих особых условий транспортировки, Вебасто – просто находка.
2. Жидкостные отопители, устанавливаемые в моторный отсек, служат для автономного прогрева мотора и моторного масла, а также салона.

Функционируют оба вида нагревателей Webasto на топливе, воздушные отличаются меньшим расходом – около 0,2 литра за час, для жидкостного прибора горючего в среднем расходуется примерно 0,5 литра за то же время, но с учётом того, что на прогрев обычно требуется всего 15 – 20 минут, такие цифры незначительны. Рассмотрим подробнее, как работает Вебасто разных типов.

Воздушные отопители Webasto

Принцип функционирования отопителей Вебасто данного типа сродни работе фена. Устройство прогревает воздух за счёт тепла, образуемого горением топлива. Электронасос выполняет функцию подачи бензина (если двигатели дизельные, то дизтопливо) в камеру сгорания. Через заборники воздух снаружи попадает в насадку горелки, далее горючее распределяется по трубе. После образования смеси происходит процесс горения, что провоцирует отдачу тепла с помощью теплообменника. Забор воздуха также выполняется из салона машины для его последующего нагревания. Циркуляция отличается непрерывностью процесса, благодаря чему для нагрева требуется минимум времени. В случае с дизельным авто используется солярка, поставляемая из бака. А принцип действия аналогичный: с дизельным топливом смешивается воздух, забираемый снаружи, смесь поджигается с помощью свечи накаливания и горит в камере, обдуваемой снаружи вентилятором для поступления тепла в салон авто.

Жидкостные отопители Webasto

Миниатюрные устройства, монтируемые в подкапотное пространство, помещаются с учётом особенностей конкретного моторного отсека. Соединяют Вебасто с системой охлаждения для нагревания мотора и рабочей жидкости и вентиляционной системой для обогрева салона. Принцип работы несколько отличается от функционирования воздушного нагревателя Вебасто. Одновременно с подачей горючего в камеру сгорания попадает воздух, в формировании смеси для улучшения её качества принимает непосредственное участие завихритель. После смешивания горючего с кислородом происходит возгорание, спровоцированное искрой. Сгорание смеси обеспечивает нагрев охлаждающей жидкости, а специальный насос выполняет задачу её циркуляции, в результате чего прогреваются и мотор, и радиатор автомобиля. Автоматизация процесса позволяет избежать перегрева и не отклоняться от экологических стандартов. Модуль управления Webasto контролирует функционирование элементов устройства и процедуру воспламенения смеси в камере сгорания.

Настройка системы

На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка «Вебасто» предусматривает работу в следующих позициях:

• Установка текущего времени.
• Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
• Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
• Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
• Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.

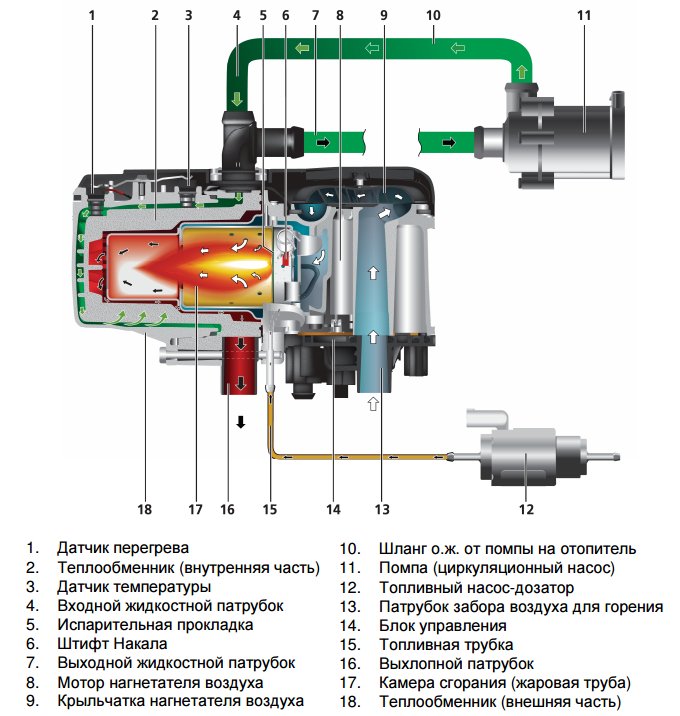

Конструкция и принцип функционирования

Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.

За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.

Принцип работы устройства можно описать следующим образом:

1. Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
2. Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.

Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.

В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.

Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:

Сигнализация Шерхан 9 и все ее возможности и настройка

Сигнализация Шерхан 9, она же Magicar 9, поставляется на рынок с 2008 года. Система, о которой идет речь, наделена возможностью автозапуска, а также в ней реализован турботаймер. Правда турботаймер работает по принципу «включить зажигание после отключения», что характерно для многих охранных систем бюджетного класса.

В остальном же к сигналке Шерхан 9 претензий быть не может: предусмотрен контроль включения нейтрали, а контроль запуска двигателя осуществляется по таходатчику. Кроме того, сигналку указанной модели можно подключить к CAN-шине, выбрав перемычками одну из прошивок. Подробнее об этих деталях рассказывается дальше.

Приятного чтения.

Как реализован автозапуск и турботаймер

Сразу рассмотрим, как выглядит схема подключения сигналки:

Основные элементы фирменного комплекта

Дисплей основного брелока, показанного на фото, может отображать тревожные сообщения. В его конструкции предусмотрен звуковой модуль, а также вибровызов. Интересно то, что период работы турботаймера система может выбирать автоматически. Согласно инструкции для этого шнур из разъема CN4 подключают к таходатчику, а затем нужно правильно выполнить программирование. Другие особенности рассматриваются дальше.

Основные функции и особенности

Перечислим базовые возможности нашей автосигнализации:

• Есть возможность выполнить подключение к шине CAN (провода CAN-L и CAN-H);
• Режим Slave, в котором системой управляет штатный модуль охраны, тоже реализуется, но только если подключение к CAN-шине выполнено без ошибок;
• Запуск двигателя может быть дистанционным либо автоматическим;
• Разными сигналками Scher Khan Magicar 9 может управлять один брелок;
• Основной брелок будет отображать температуру в салоне, а также напряжение бортсети;
• Сразу после активации турботаймера возможно включение охранного режима;
• Дальность передачи тревожных сообщений равна 2 км.

Было замечено, что система Scher Khan Magicar 9 очень экономно расходует заряд батареи, которая установлена в брелок. Что обусловлено не только отсутствием диалогового кода, но и наличием технологии энергосбережения.

Схема действия кода «Магикара»

А односторонний код, именуемый как Magic Code PRO, пока не удалось взломать никому.

При помощи любого брелока включается режим «свободные руки», и система автоматически задействует охрану при удалении от авто. Снятие с охраны в этом случае также производит автоматика. Еще сигналка рассматриваемой модели управляет центральным замком, причем наличие режима «комфорт» тоже предусмотрено. Можно установить реле, коммутирующее ток в цепях дополнительных элементов ЦЗ, а подключают это реле к шнуру «1» (разъем CN9). Период срабатывания реле задают программно.

Комплектность базового набора

Базовый комплект содержит элементы, показанные на фото:

Перечислим эти элементы:

• Инструкция пользователя и руководство по монтажу;
• Основной блок Scher Khan Magicar 9;
• Пара брелоков и следующие датчики: датчик удара, вызова водителя, температуры двигателя;
• Антенный модуль;
• Реле и его клеммник;
• Сирена;
• Концевик капота;
• Соединительные кабели для следующих разъемов: CN1, 2, 3, 4, 8, 9, 11;
• Наклейка датчика вызова (2 шт.), наклейка под блок антенны, наклейка на стекло (2 шт.).

Продавец может что-либо добавить, но все перечисленные детали должны присутствовать. Потому комплект и называется базовым.

Приведенный здесь список вы найдете в руководстве пользователя. Совершая покупку, проверяйте и комплектность, и сохранность изоляции проводов

Последнее – важно, так как бывший в употреблении товар выдают различные повреждения: укороченные провода, наличие царапин и т.д. Удачного выбора!

Подбор устройства по характеристикам авто

Чтобы выбрать оборудование, необходимо отталкиваться от параметров авто. Если у машины мотор имеет меньше 2 литров, то тут подойдет четырёхкиловаттный Themo Top E. Если объём больше, то берите EVO5.

Затем подбирается орган управления. Тут выбор за вами. Для недорогого авто обычно ставят таймер, имеющий возможность установки программы на несколько дней. Устанавливается на приборной панели.

Для приёма сигналов с телефона используют TermoCall 3, который может подключаться к приложениям с телефона.

Вебасто можно снять и установить на другое транспортное средство. Производитель изготавливает устройства так, чтобы они работали 10 лет. Из-за этого водители переносят устройство на каждую новую машину.

Видео: Запуск с WEBASTO в -32°С (Nissan Safari (TD42))

Вам также будет интересно почитать:

ДВС — что это такое в машине, как работает, из чего состоит, классификация двигателей внутреннего сг…

Белый дым из выхлопной трубы бензинового двигателя: причины

Чёрный дым из выхлопной трубы дизельного двигателя: причины

Что такое Вебасто в машине

Как установить Webasto?

Все хотят, чтобы было тепло в салоне, но не все отвозят прибор для установки в мастерскую. Осуществить монтаж устройства можно самостоятельно, но для этого понадобится много времени, наличие закрытого пространства для разбора машины и определенные инженерные знания. Установка Webasto в СТО занимает 5-6 часов, а самостоятельно вы потратите на это примерно 10-16 часов. Последовательность монтажа следующая:

1. Отключить и вытащить аккумулятор.
2. Выбрать место для монтажа прибора. Лучше всего фиксировать на месте кронштейна омывательного бачка, но его придется зафиксировать в другом месте.
3. Снять бензобак, подключить элементы забора топлива.
4. Зафиксировать топливный насос, не забыв прокладку, гасящую вибрации.
5. В салоне поставить таймер, проложить к нему провода.
6. Отопитель соединить с патрубками для охлаждающей жидкости и трубой для выхода выхлопа.
7. Подсоединить к прибору трубку для подачи топлива, зафиксировать на выбранном месте.
8. Слить немного антифриза из охлаждающей системы.
9. Врезать подающий и принимающий трубопроводы устройства к отопительным магистралям.
10. Проверить все соединения, влить антифриз назад.
11. Установить предохранительный блок с реле.
12. Проложить провода, подключить устройство к бортовому компьютеру.
13. Зафиксировать коллектор для выхода выхлопов.

Меры предосторожности при использовании «Вебасто»

Бывают условия, в которых использование предпусковых подогревателей запрещено правилами безопасности. К ним можно отнести следующие:

• На промышленных объектах, где имеет место выделение горючих частиц и паров.
• Возле складских помещений, в которых содержатся взрывоопасные жидкости и твердые материалы. Например, это касается зернохранилищ, мест хранения древесной и угольной пыли, топлива и т. д.
• В невентилируемых помещениях.
• На автозаправках или в нефтехранилищах.

Кроме этого подогреватель «Вебасто» не должен подвергаться стороннему воздействию другого климатического оборудования в процессе хранения. Критическая температура нагрева его конструкции составляет 120 °C. В таком режиме происходит повреждение электротехнической «начинки» и неметаллических компонентов.

Альтернативный метод управления таймером

Допустим, выполнено одно из условий:

• Все дополнительные выходы заняты, то есть, они идут на точки подключения сигнализации;
• Не удалось осуществить программирование, как было задумано изначально.

В указанных случаях рассмотренная выше схема окажется бесполезной. Однако не следует спешить. Сигналка может управлять обходчиком иммобилайзера, чем можно воспользоваться.

Сам обходчик иммобилайзера подключается так.

Вам нужен красный и розовый провод. При автозапуске на них подается питающее напряжение. Время удержания этого напряжения можно регулировать (1-2 или 5-6 секунд).

Пусть сигналка «считает», что осуществляется автозапуск. В действительности, к красному и розовому проводу будет подключено реле:
