Схема подключения генератора ваз 2106

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

1. Водитель поворачивает ключ в замке зажигания.
2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
3. Именно в обмотке появляется магнитное поле.
4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

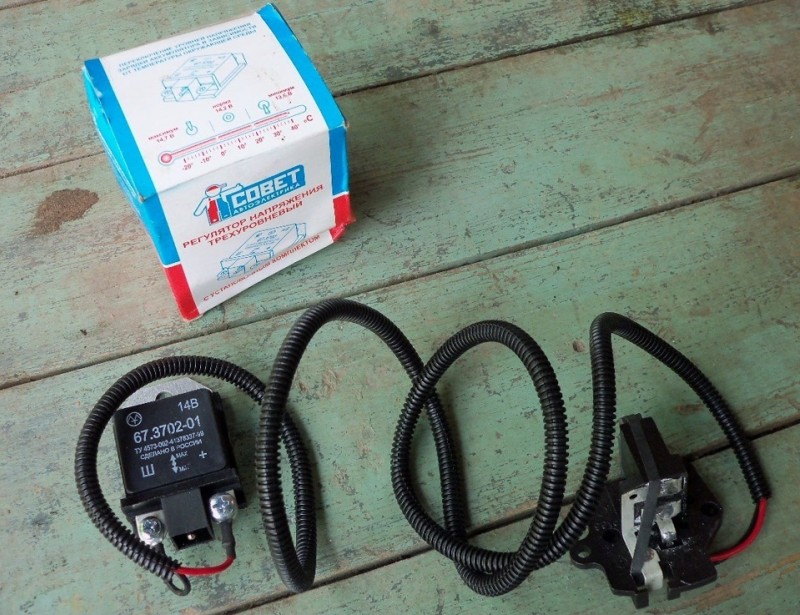

Выносной регулятор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Нередко случается у водителей такое

Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

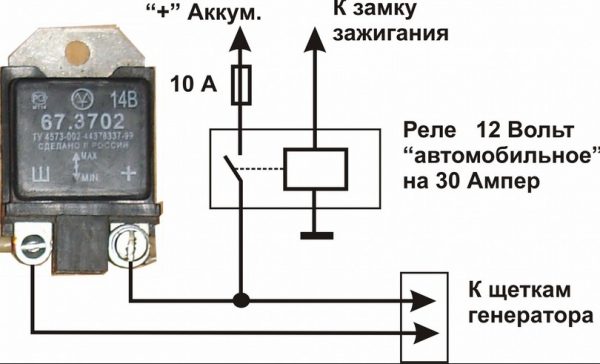

Вот как выглядит схема подключения

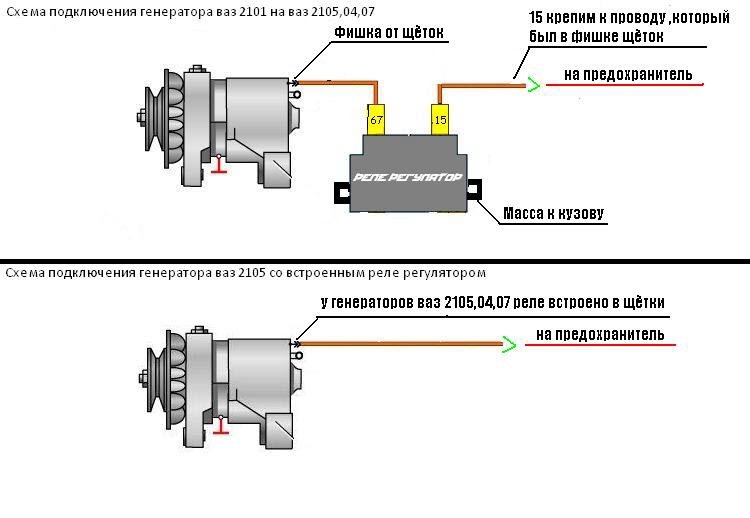

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

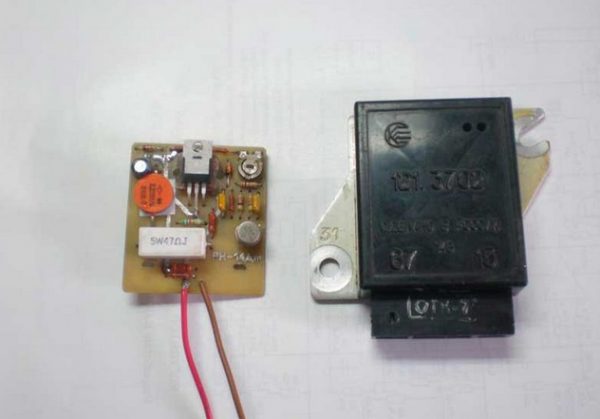

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Устройство электрического реле

Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:

1. Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
2. Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
3. Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.

При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже

Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

1. Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
2. Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.

Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

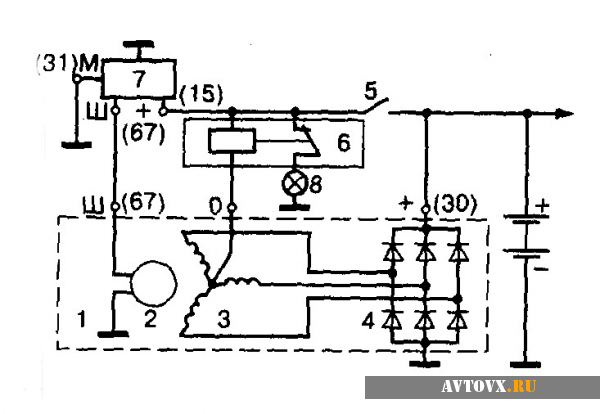

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.

Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.

Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

Механические неисправности

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Причина неисправности

Способы устранения

Проскальзывание ремня привода генератораОбрыв в соединении между штекером «85» реле контрольной лампы заряда и центром «звезды» генератораРазрегулировано или повреждено реле контрольной лампы заряда аккумулятораОбрыв в цепи питания обмотки возбужденияРазрегулирован или поврежден регулятор напряженияИзнос или зависание щеток генератора;окисление контактных колецОбрыв или короткое замыкание на «массу» обмотки возбуждения генератораКороткое замыкание одного или нескольких положительных диодов генератораОбрыв в одном или нескольких диодах генератораОбрыв в соединении между штекерами «86» и «87» реле контрольной лампы зарядаОбрыв или межвитковое замыкание в обмотке статора

Отрегулируйте натяжение ремня генератораПроверьте и восстановите соединениеПроверьте реле, отрегулируйте или замените егоВосстановите соединениеЗачистите контакты, отрегулируйте или замените регулятор напряженияЗамените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензинеПрисоедините выводы обмотки к контактным кольцам или замените роторЗамените радиатор с положительными диодамиЗамените выпрямительный блок генератораВосстановите соединениеЗамените статор генератора

Не заряжается аккумулятор

Генератор может работать, но зарядка на АКБ не идёт. Это основная проблема Г-221.

Причина неисправности

Способы устранения

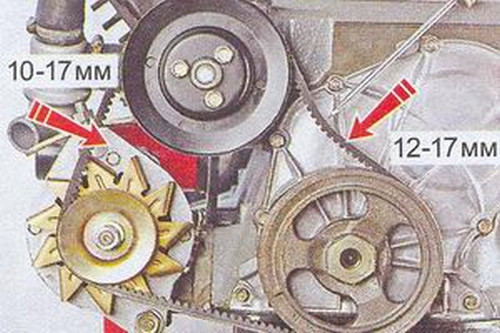

Слабое натяжение ремня генератора: проскальзывание при большой частоте вращения и работе генератора под нагрузкойОслаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены проводаНеисправна аккумуляторная батареяРазрегулирован или поврежден регулятор напряжения

Отрегулируйте натяжение ремня генератораОчистите выводы аккумуляторной батареи от окислов, затяните зажимы, замените поврежденные проводаЗамените аккумуляторной батареюЗачистите контакты, отрегулируйте или замените регулятор

Аккумулятор выкипает

При некачественном подключении генератора возможна проблема с АКБ.

Причина неисправности

Способы устранения

Плохой контакт между «массой» и корпусом регулятора напряженияРазрегулирован или поврежден регулятор напряженияНеисправна аккумуляторная батарея

Восстановите контактОтрегулируйте или замените регулятор напряженияЗамените аккумуляторную батарею

Генератор работает очень шумно

Сам по себе прибор должен издавать звуки при работе, так как ротор постоянно вращается. Однако если звук работы чрезвычайно громок, необходимо остановиться и выяснить, в чём дело.

Причина неисправности	Способы устранения
Ослаблена гайка шкива генератораПовреждены подшипники генератораМежвитковое замыкание обмотки статора (вой генератора)Скрип щеток	Подтяните гайкуЗамените подшипникиЗамените статорПротрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

• ротор;
• статор;
• реле регулятора;
• полупроводниковый мост;
• щётки;
• шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе: Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.
