Принцип работы системы зажигания ваз 2109

Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

1 – блок-фара; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака;

А – порядок условной нумерации штекеров в колодке выключателя зажигания; Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

Схема проверки датчика Холла на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 – вид на штепсельный разъем датчика-распределителя зажигания.

Система зажигания — бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. На часть автомобилей ранее устанавливали микропроцессорную систему управления двигателем (на основе контроллера «Электроника МС 2713-02» или «МС 4004»), часть автомобилей для экспорта оснащали системой снижения токсичности согласно нормам США 1983 г.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания. На двигателе -21081 устанавливался датчик-распределитель 40.3706-10 с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания, его крышка маркируется отличительной меткой красного цвета. Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя. Для того чтобы не ошибиться при сборке, бегунок и крышка устанавливаются на датчик-распределитель только в одном положении, так же как и его муфта — в прорезь на торце распределительного вала. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную ниже на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм — регулируется подбором шайб) и посадку экрана на валике. При необходимости замените датчик-распределитель в сборе. Неисправный датчик Холла ремонту не подлежит и должен заменяться новым (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору. Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения — вновь должны снизиться. Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг. Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Снятие и разборка датчика-распределителя зажигания) и подавая разрежение к впускному штуцеру регулятора. При этом экран датчика-распределителя должен поворачиваться на угол 7±1°, а при снятии разрежения — без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах. В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, если неисправен центробежный — заменить датчик-распределитель.

Коммутатор типа 3620.3734, или 76.3734, или RT1903, или PZE4022 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике. В случае неисправности он неремонтопригоден, при подозрении на неисправность рекомендуется заменять. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может вызвать его повреждение (равно как и других компонентов системы зажигания).

Что нужно сделать перед регулировкой?

Настройка требуется «девяткам», у которых установлен карбюратор. Для тех, у кого инжектор, приятная новость — в авто есть автоматическое устройство, которое самостоятельно регулирует работу зажигания.

Для проведения регулировки понадобится 2 устройства — стробоскоп и тахометр. Как правильно подготовить все для регулировки? Следующим образом:

1. Прогрейте двигатель до его обычной рабочей температуры, это примерно 85°С.
2. Нужно установить минимальное значение для оборотов движка на холостом ходу в 750-790 об/мин. Прокрутите ключом регулировочный винт количества горючей смеси на карбюраторе для изменения показателей. Если обороты соответствуют требованию, менять их не нужно.

Далее нужно добраться до меток на маховике. Алгоритм действий следующий:

1. Отсоедините силиконовый патрубок со штуцера, расположенного на вакуумном регуляторе, от карбюратора. Стоит проверить на наличие разрежения.
2. После этого глушите двигатель.
3. Силиконовую трубку можно завернуть узлом либо закрыть.
4. Берем ключ на 10, снимаем 3 гаечных крепления на корпусе трамблера.
5. Осматриваем картер. Вам нужно найти лючок с пометками. Это может занять некоторое время, поскольку он часто закрыт заглушкой из резины.
6. Когда нашли приспособление, протрите шкалу внутри него, чтобы было четко видно каждую метку.
7. Берем шлицевую отвертку, поворачиваем маховик при помощи нее, пока не дойдем до установочной метки. Полоска должна быть напротив треугольника на шкале лючка (треугольная выемка). В таком положении угол опережения зажигания равен 0°, а поршни цилиндра двигателя 1 и 4 должны находиться на отметке ВМТ. Это положение является стартовым для дальнейших манипуляций.
8. Подключите контакты стробоскопа в соответствии с инструкцией к устройству. Обычно их подсоединяют к АКБ в соответствии с полярностью.

Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему. (Как скинуть с АКБ минусовую клему, см. в статье про «Замену аккумулятора на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя. (Как снять кожух и оба переключателя см. в статье: «Замена под-рулевых переключателей»)

Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.

3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».

Примечание!
Ключ нужно устанавливать в такое положение лишь для того, чтобы отключить противоугонное устройство!

4) Теперь выверните четыре болта, которые крепят замок зажигания. В том случае если эти болты у вас стоят болты со срезанной головкой, тогда сбейте их при помощи молотка и зубила

(Обязательно прочтите пункт «Важно!»)

Примечание!
Если не получится то в таком случае попробуйте высверлить все четыре болта, но только делайте это аккуратно не повредив ничего!

5) После того как болты будут ослаблены, извлеките их при помощи пассатижей из отверстия.

Установка нового замка производится в обратном порядке снятию.

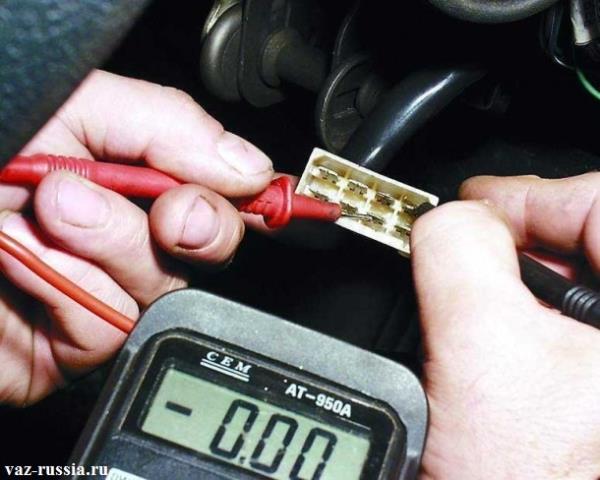

Проверка контактов колодки проводов:

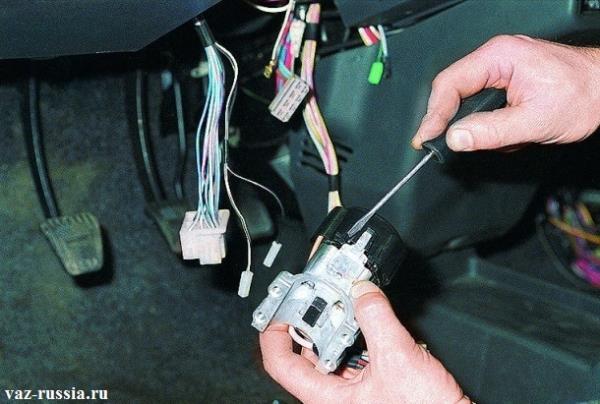

1) В начале снимите замок с автомобиля, воспользовавшись для этого приведённым текстом выше.

Примечание!
Прибор должен будет чётко показывать «0», при ином стечение обстоятельств замените контактную группу!

Замена контактной группы:

1) Для начала на снятом замке зажигания при помощи отвёртки отверните винт, который крепит крышку замка зажигания.

2) Затем отвёрткой отожмите две пластмассовые защёлки крепящие крышку замка.

3) После чего снимите крышку.

4) И в завершение, с замка зажигания снимите контактную группу.

Примечание!
Установка контактной группы, осуществляется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонки четырьмя болтами, на некоторых автомобилях он крепится лишь при помощи двух болтов а сверху он закреплён при помощи крючка который указан красной стрелкой!

Дополнительный видео материал:
Ниже мы подготовили ролик, связанный с заменой замка зажигания на автомобилях «Самарского» семейства.

Замена замка зажигания ВАЗ 2109 своими руками:

1.Перед началом работы по замене замка зажигания необходимо снять минусовую клемму с аккумуляторной батареи, тем самым обесточив замок.

2.Полностью снимаем кожух с рулевой колонки.

3.Повертаем ключ зажигания в положение «
І
», затем чтобы фиксатор который блокирует рулевой вал, мог с легкостью зайти в корпус замка зажигания.

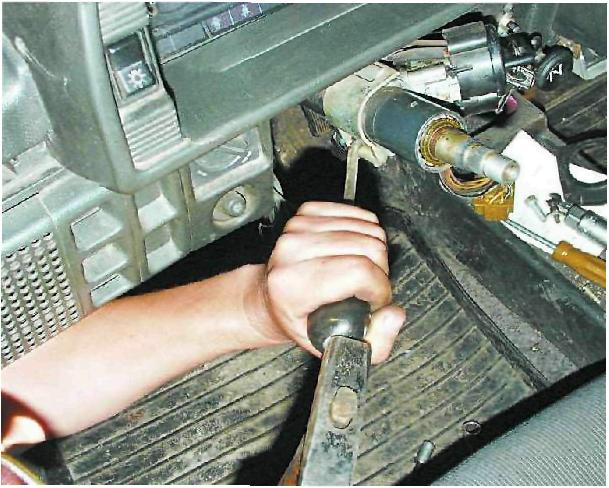

4.С применением качественного зубила и молотка, необходимо срубать четыре болта на скобе, и вытянуть замок.

5. После того как вы извлекли старый замок зажигания, можно приступать до установки нового.

6.Поставте новый замок на рулевой механизм и закрепите его скобой.

7.Затяните установленное устройство новыми крепежными болтами (если вы не хотите чтобы ваш автомобиль попался в руки автомобильным угонщикам, то необходимо применять специальные крепежные болты с отрывными головками).

8.Отрегулируйте правильность положения замка зажигания на рулевом механизме.

9.По окончанию регулировки замка, с помощью ключа на «10», закрутите специальные болты до полного срыва их головки.

10.Установите и закрепите кожух на рулевую колонку.

После того как вы выполнили роботу по замене замка зажигания на ВАЗ 21099, запустите двигатель, если ключ замка проворачивается успешно, то роботы произведены благополучно!

Видео как заменить замок зажигания на ВАЗ 2109 своими руками в домашних условиях:

Проблемы в работе системы и их причины

Есть несколько признаков того, что вам требуется регулировка зажигания ВАЗ на своей «девятке»:

Один из признаков того, что система зажигания ВАЗ 2109 работает некорректно — это поздняя реакция двигателя на поворот ключа. Другими словами двигатель запускается долго либо не с первого раза

Подобная неисправность является первой причиной проверить все составляющие системы и заменить поврежденные.
Также следует обратить внимание на расход топлива. Если в последнее время количество потребляемого горючего возросло, значит, цикл зажигания нарушен и требуется его корректировка.
И последний, самый тревожный сигнал — возникновение детонации

Из-за раннего появления искры топливо сгорает неравномерно, возникает перегрев двигателя. При детонации нередко отмечается прогорание цилиндра и поршня.

Возникает это по следующим причинам:

1. В первом случае искра имеет недостаточный заряд для поджигания смеси, из-за чего двигатель заводится проблематично. Требуется проверить свечи и другие элементы системы.
2. Расход топлива увеличивается из-за того, что зажигание срабатывает позже, нежели это необходимо. На воспламенение и сгорание смеси требуется определенный период, поэтому искра должна зажечь топливо вовремя. При позднем воспламенении смесь сгорает позже и дольше, чем это требуется, из-за чего поршневой механизм не может работать в полную мощность. Вследствие этого эффекта снижается КПД двигателя и повышается потребление топлива.
3. Другой случай — это когда искра возникает слишком рано и смесь сгорает преждевременно. Также наблюдается заметное падение КПД, но теперь оно сопровождается перегревом двигателя. Поскольку цикл движения поршня и сгорание смеси не совпали, энергия их работы будет потрачена на взаимогашение, в результате чего выходит нагревание рабочих органов.

Этапы замены проводки ВАЗ 2109

Замена монтажного блока Ремонт плат монтажного блока не каждому под силу, его легче заменить полностью. Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т.

Все они изначально надежно изолированы и проложены в подкапотном пространстве с учетом физических и температурных параметров работы силового агрегата. Выключатель освещения приборов;

Причем, инструкция предписывает обязательную укладку в гофру.

He reworked the carburetor on the injector. Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками. Датчик указателя уровня топлива; The old one was very badly bitten off by the wrong twisted mess in one word so I think the turns and swam On the pictures of course a little that can be seen everything is neatly removed in the corrugation.

Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т. Комбинация приборов; Схема ВАЗ старые версии Схема ВАЗ новые версии Тут нет датчика износа тормозных колодок раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках.

Второй вариант схемы электрооборудования авто ВАЗ 1 — блок-фара;. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи. Системы взаимозаменяемы, но бесконтактная система повышает мощность двигателя, снижает расход топлива и вредные выбросы. Катушка зажигания;

Переключатель стеклоочистителей и омывателей; А — точка заземления жгута панели приборов.

Проверить работоспособность авто при всех положениях ключа. Генератор;
ВАЗ 2109 ремонт проводки

Провода низкого и высокого напряжения:

Провода высокого напряжения:

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание! При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

Схема СЗ

Используемая на ВАЗ 2109 система зажигания включает в себя следующие компоненты:

• Коммутатор;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Выключатель;
• Блокирующее устройство. Оно не позволяет включаться стартеру до тех пор, пока полностью не выключится зажигание;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Валик датчика-распределителя, который располагается горизонтально и получает вращательный момент от распределительного вала;
• Система самопроизвольного отключения зажигания, которая срабатывает через 2-8 секунд;
• Система выравнивания коммутируемого тока, которая требуется при изменении напряжения в сети в пределах 6-18В;
• Встроенная в коммутатор система, которая регулирует время накопления энергии в катушке, ограничивает силу тока при небольшой частоте работы мотора.

Обслуживание

Если не следить за состоянием системы и упускать из виду наличие неисправностей, нарушений в работе, это может привести к определенным последствиям. А именно:

• Снижение надежности работы СЗ, появление сбоев;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем самостоятельно проводить техническое обслуживание СЗ, примите во внимание несколько важных рекомендаций

1. Не прикасайтесь руками к катушке зажигания при работающем двигателе. Это касается проводов, коммутатора и прочих компонентов.
2. Не проверяйте СЗ на работоспособность методом «на искру», поскольку это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не заводите двигатель искровым зазором между центральной клеммой датчика-распределителя и высоковольтником.

Техобслуживание

Обслуживание данной системы включает в себя следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на предмет изоляции, качества контактов и крепления;
• Контроль момента зажигания, установка момента;
• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых клемм СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Система зажигания на отечественном автомобиле ВАЗ 2109 устроена достаточно сложно, хотя принцип ее работы даже у новичков не вызывает серьезных сложностей.

https://youtube.com/watch?v=A7WQ6fEN1Bg

Профилактика, ремонт СЗ подразумевает работы с электрической составляющей автомобиля, потому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации авто.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания

Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

• стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
• тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
• отвертка (для проведения регулировки);
• ключ на «десять» (можно использовать рожковый или накидной вариант).

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор; дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора; как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения; отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер; доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам:

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника.

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где отмечен «плюс» и «минус».

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Проверку можно проводить со стробоскопом по лампочке 12 Вольт.

Для этого:

• подключайте лампочку к проводу, который соединяет катушку зажигания и трамблер;
• подключайте лампочку к массе вторым проводником;
• коммутируйте центральный провод с «массой» вторым проводом;
• включайте зажигание и послабляйте крепления на трамблере;
• проворачивайте корпус до момента, пока лампочка не погаснет;
• как только лампочка перестала гореть, начинайте проворачивать крышку влево. При свечении лампы закручивайте болты.

Порядок обслуживания СЗ

Система зажигания ВАЗ 2109, как и другие узлы и агрегаты автомобиля, должно периодически обслуживаться.

Не своевременное техническое обслуживание может привести к:

• Потере надежности работы системы зажигания, как правило, это проявляется в частых сбоях в ее работы;
• Уменьшение технических показателей в эксплуатации;
• Резкое увеличение расхода топлива;
• Не выявление поломок деталей СЗ на начальной стадии, может привести к более серьезным неисправностям.

Техническое обслуживание необходимо приводить постоянно с периодичностью, указанной с технической документации на автомобиль.

Так как на автомобиле ВАЗ 2109 система зажигания включает в себя достаточное количество различной электроники и в ходе ее работы в ней образуется очень высокое напряжение, в целях безопасности и исключения возможности вывода из строя важных электронных деталей, выполнение перечисленных ниже правил является обязательным:

• При запущенном моторе запрещено касаться руками катушки зажигания, корпуса коммутатора, проводов, передающих высокое напряжение;
• Запрещено тестировать на работоспособность всю цепь зажигания методом «на искру», так как это может привести не только к увечьям, но и к поломки всей системы зажигания.
• Запрещено заводить автомобиль методом искрового зазора между центральной клеммой датчика-распределителя и высоковольтным проводом.

Работы по техническому обслуживанию не сложные и включают в себя:

Очистка от нагара свечей зажигания или их замена; Проверка изоляции проводов и их крепление; Контроль момента зажигания и правильная его установка; Очистка от грязи всех сторон крышки ротора и датчика распределителя; Зачистка токо разносной пластины ротора и электродов боковых клемм; Проверять крепление всех деталей системы зажигания, обращать внимание на защитные колпачки, не допускать образование в них трещин; Проверять крепление всех видов проводов, не допускать их болтание.
