Сигнализация пантера с автозапуском: инструкция по эксплуатации

Как установить?

Установка охранного комплекса возможна в гаражных условиях.

1. Откройте капот машины, зажигание должно быть выключено. От аккумулятора отсоедините минусовую клемму, предварительно ослабив зажим гаечным ключом.
2. Первым делом выполняется монтаж центрального блока управления. Устройство является «мозгом» охранного комплекса, с его помощью выполняются все функции. Установщики систем часто ставят устройства под центральной консолью, в районе ног водителя, рядом с рычагом для открытия капота. Это место не является безопасным, поскольку злоумышленники при взломе проверяют его в первую очередь. Небезопасно устанавливать блок под сиденьем водителя. Лучше произвести монтаж устройства в свободное пространство за приборной панелью или вещевым ящиком. Для этого выполните демонтаж облицовки рулевой колонки и части центральной консоли. Зафиксируйте устройство в месте посадки с помощью саморезов. Приборную панель демонтируйте аккуратно, чтобы не повредить ее составляющие элементы. Отключите все разъемы с проводами от устройства.
3. Выберите место для установки сирены под капотом. Рекомендуется вмонтировать устройство так, чтобы его не мог найти злоумышленник. При выборе места помните, что воздействие высоких температур от двигателя может привести в негодность сирену, поэтому ставьте ее подальше от блока цилиндров. Зафиксируйте устройство, чтобы оно не вибрировало во время движения.
4. Выполните установку приемопередатчика, этот элемент надо поставить в салоне авто как можно выше. Такое расположение позволит обеспечить качественный прием и передачу сигнала. Обычно антенна ставится на лобовом стекле, но наличие металлических предметов рядом с устройством станет причиной появления помех при передаче сигналов. Поэтому металла не должно быть в радиусе 4-5 сантиметров от адаптера.
5. Если охранный комплекс имеет функцию автозапуска по температуре, то комплектация будет включать в себя температурный датчик. Монтаж контроллера следует произвести под капотом автомобиля. Устройство врезается в магистраль охладительной системы, а его провода выводятся наружу. Датчик надо надежно зафиксировать в патрубке, чтобы его не смыло охлаждающей жидкостью. Рекомендуется устанавливать устройство подальше от коллектора, поскольку высокие температуры его разрушат.
6. При наличии реле блокировки в комплекте устройство ставится в районе замка зажигания и подключается к его силовой цепи.
7. Контроллер чувствительности устанавливается на кузов автомобиля. Чтобы датчик мог реагировать на любые воздействия на кузов, его рекомендуется установить в центральной части. Неплохим вариантом для установки будет перегородка, разделяющая салон и моторный отсек. Датчик прикручивается к кузову автомобиля посредством саморезов. Между устройством и металлической поверхностью не должно быть подкладок из пластика или резины. Пластмасса усиливает вибрацию, а резина, наоборот, уменьшает ее, поэтому контроллер может работать некорректно.
8. На капот, дверь багажного отсека, а также все двери надо установить концевые переключатели. Комплектация включает в себя только один концевик, поэтому остальные устройства придется докупить. Для монтажа детали на двери и багажник надо выполнить демонтаж облицовки. Устройства надежно фиксируются в посадочных местах.
9. На последнем этапе надо соединить все компоненты охранного комплекса с блоком управления и аккумуляторной батареей. Для подключения используется схема, которая входит в руководство.

Скачать инструкцию по установке сигнализации Пантера для разных моделей в формате PDF

Загрузить сервисные руководства для настройки и управления автосигнализациями Pantera можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации Пантера SLK 625rs

Инструкция по установке Пантера SLK 625rs

Инструкция по эксплуатации Пантера QX 270

Инструкция по установке Пантера QX 270

Инструкция по эксплуатации Пантера QX 44

Инструкция по установке Пантера QX 44

Инструкция по эксплуатации Пантера SLR 5625 B

Инструкция по установке Пантера SLR 5625 B

Инструкция по эксплуатации Пантера 868rs

Инструкция по установке Пантера 868rs

Инструкция по эксплуатации Пантера 675

Инструкция по установке Пантера 675

Снятие сигнала тревоги согласно инструкции

Документальные описания пользовательских действий позволяют ознакомиться с последовательностью шагов, какие необходимо применить для отключения тревожного сигнала, либо полностью системы защиты. Возможны несколько вариантов отключения:

• динамическое отключение тревожного сигнала
• отключение охранных функций
• бесшумное снятие охранных функций
• отключение режима иммобилайзера

Каким образом функционируют электронные дверные замки, если таковые установлены в системе, также подробно описывается инструкцией сигнализаций Pantera. Предоставляются сведения о назначении и работе функции Valet. Объясняются действия, направленные на отключение системы посредством персонального кода.

Как пользоваться брелоком

После установки системы автосигнализации пантера следует настроить сам брелок, он же – пульт управления. В первую очередь выполняется программирование брелока в пульте управления.

Обозначение значков

В комплекте системы автосигнализации пантера входят два вида брелоков: с пятью кнопками и ЖК-дисплеем, а также запасной – с четырьмя кнопками. Обозначение значков на кнопках у всех моделей одинаковое.

На жидкокристаллическом дисплее значки обозначают следующие функции

Как узнать модель по брелоку

Когда неизвестно, какая модель сигнализации установлена, нужно действовать по алгоритму:

Внимательно осмотреть брелок, обращая внимание на любые надписи, которые могут рассказать о системе или марке.
Если ничего не нашлось, следует разобрать корпус и осмотреть плату и чип на наличие надписей. Через интернет можно определить, на какие системы могли быть установлены такие элементы.
Определить по фотографиям похожие брелоки по: внешнему виду, количеству и расположению управляющих кнопок.
При нахождении похожего брелока следует прочитать инструкцию по пользованию и сравнить возможности со своей системой.

Как завести машину с брелока

Все указанные системы автосигнализации с двухсторонней связью дают возможность владельцу автомобиля запустить, и заглушить двигатель дистанционно. Для этого следует дважды нажать на кнопку с символом ✱ с паузой не более трех секунд.

При этом квитирование происходит через краткое включение поворотных огней. При неудачном запуске повторить эту процедуру можно трижды. Системы кондиционирования и вентиляции включаются через 1,5 минуты, если не были настроены на другой режим.

Выключение двигателя производится однократным нажатием на кнопку ✱. Сработка подтверждается акустическим или вибросигналом.

Инструкция по брелокам

Для правильной работы системы важно правильно настроить брелоки. Это осуществляется с помощью прилагаемой к самой системе инструкции

Она состоит из нескольких разделов. В первом разделе перечислены все функции системы автосигнализации. Во втором – настройка тех или иных команд. В следующем – о работе светодиодного датчика и специальной кнопки “Valet”. Во второй части расписаны настройки каждой из функций и последовательность настраивания.

Как привязать брелок к машине

В память автосигнализации pantera можно вписать по два брелока с пятью и четырьмя кнопками. Для это следует соблюдать алгоритм действий:

1. Активировать зажигание.
2. На шесть секунд нажать сервисную кнопку “F”. Дождаться ответного четырехкратного ЧИРПа.
3. Одновременно надавить и держать кнопки “Открыть багажник” и “AUX” до однократного сигнала сирены.
4. Выключить систему зажигания.

Для развернутых разъяснений следует обратиться к инструкции на каждую из моделей.

Auto alarm PANTERA ; Сигнализация PANTERA ; Схема подключения PANTERA ; Инструкции PANTERA

Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану. Вы можете также установить дополнительный концевой выключатель для обеспечения охраны багажника или задней двери автомобиля.
Функции каждого из этих проводов приведены ниже: Перед подключением системы к установленным электроприводам замков дверей необходимо определить тип штатной системы центрального замка

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.
Есть одно важное обстоятельство.
Набор проводов с разъемами для выполнения монтажа. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т

Эти местом может стать бардачок либо нижний отдел панели.
Все известные сигнализации этого модельного ряда можно распределить на две группы — двусторонние и односторонние. Кроме того, в автосигнализациях Pantera можно настроить несколько вариантов защиты — стандартный, тихий, бесшумный и с заведенным мотором. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке.

Подключить автосигнализацию самостоятельно

Соответственно этому назначению разработчики предусмотрели широкий набор программных опций и вариантов подключения, позволяющий системе полноценно функционировать на автомобилях разных классов и производителей. В мануал входит электрическая схема для выполнения монтажа сигнализации. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т. Программируем сигналку самостоятельно Список всех опций и значений приводится в руководстве монтажника: Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели — SLKRS.

Кнопочный концевой выключатель с соединительной клеммой. Когда необходимый комплект приобретен, приступите к прошивке автосигнализации.

В комплекте с ней идут шурупы, с помощью которых выполняется закрепление устройства на выбранном месте. Технологии утепления Избегайте укладки этого провода вокруг главных сильноточных жгутов проводки. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение если данная опция подключена. Его нужно закрепить при помощи кабеля вокруг проводов реле.
Установка сигнализации Pantera CL 500 на ВАЗ 2104, 2105, 2107 (часть1)

Как снять тревожный сигнал

В прилагаемой к системе инструкции всегда имеется подробное описание, как отключается сигнал тревоги или вся защитная система. Вариантов для этого несколько:

• динамическое отключение;
• отключений функций охраны;
• снятие с охраны без шумовых признаков;
• отключение иммобилайзера.

Как работают электрозамки в дверях, если такие имеются в системе, инструкция описывает достаточно подробно. В ней же имеется полная информация о предназначении и работе функции Валет, даются пояснения, как отключить систему с помощью персонального шифра.
Сигнализации для машин «Пантера» представляются широким ассортиментным рядом, модели отличаются стоимостью и функциями, что дает возможность потребителю подобрать для себя наиболее подходящую модель по приемлемой стоимости, с необходимыми характеристиками.

Проблемы с реализацией автозапуска

В большом количестве можно найти отзывы, где сказано следующее: подключили сигнализацию, а работает все, кроме автозапуска. Еще, чтобы заставить автозапуск работать, на авто с МКП приходится использовать неправильный вариант настройки, то есть «АКП». И чаще всего нельзя даже найти ошибок – все подключено правильно, но система ведет себя непонятно. Почему получается так, рассмотрим подробнее.

Тонкости подключения контроля ручника

Казалось бы, что сложного – подключить один провод к концевику ручника. Сам этот провод, идущий от сигналки, будет замыкаться на «массу». Еще в схему могут добавлять диод, чтобы защитить «штатные» цепи:

Стандартная схема подключения к ручнику

На клеммах диода, если речь идет не о диоде Шоттки, падение напряжения превосходит 0,5 Вольта. Что не учитывают.

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Кажется, если нет лишних деталей, не будет и проблем. Но, ничего подобного! Часть напряжения падает на контрольной лампе. Напряжение на входе сигналки, когда контакты разомкнуты, не должно быть намного меньше 12-ти Вольт. Выполните проверку.

Понятно, что все зависит от сопротивления лампы – если оно слишком большое, сигналка работает неправильно. Решением можно считать установку второй микрокнопки. Вместо лампы тогда подключают резистор (1000 Ом). Все, сказанное в этой главе, имеет отношение к авто с МКП.

Провода, отвечающие за автозапуск

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

Схема подключения силовых кабелей

Оба красных шнура подключают к 30-й клемме замка. Фиолетовый шнур будет питать стартер. Розовый кабель обязательно подключают к 15-й клемме. Ну а розово-белый шнур в действительности дублирует розовый. Этот факт подтверждают отзывы.

Напряжение на оранжевом проводе пропадает при работе стартера. Может быть, этот шнур вы подключите к клемме 15/2 – все зависит от конструкции авто

В сигнальном разъеме тоже есть кабели, подключить которые будет важно:

Схема подключения основного разъема

Фиолетово-желтый шнур, как сказано в инструкции, должен получать плюсовой потенциал в момент запуска «с ключа». Красно-белый шнур – это питание сигналки. А фиолетово-белый кабель тоже желательно подключить, и подключают его к тахометру.

Получается, что фиолетовый силовой и фиолетово-белый сигнальный шнур включают в разрыв кабеля, питающего стартер.

Желто-черный провод – это управление обходчиком. Провод замыкается на «массу», и обходчик срабатывает. По умолчанию длительность срабатывания равна времени работы двигателя. Другой вариант – включение на 1 секунду для эмуляции нажатия педалей.

Замок с клеммой 15/2

Трудно ли контролировать мотор?

Желательно, чтобы сигнализация получала сведения о том, заведен ли в данный момент двигатель. К охранным функциям контроль двигателя отношения не имеет. В общем, если выполняете подключение без автозапуска, эту главу можно пропустить. Сразу заметим, что контрольный шнур лучше подключать к таходатчику.

Наилучший вариант контроля двигателя

В этом случае в схему добавляют резистор и конденсатор.

Конечно, возможен еще один вариант. Шнур соединяют с клеммой, получающей при запуске потенциал «+12». Резистор с конденсатором в таком случае не нужны! Таблица настроек, в свою очередь, содержит три варианта:

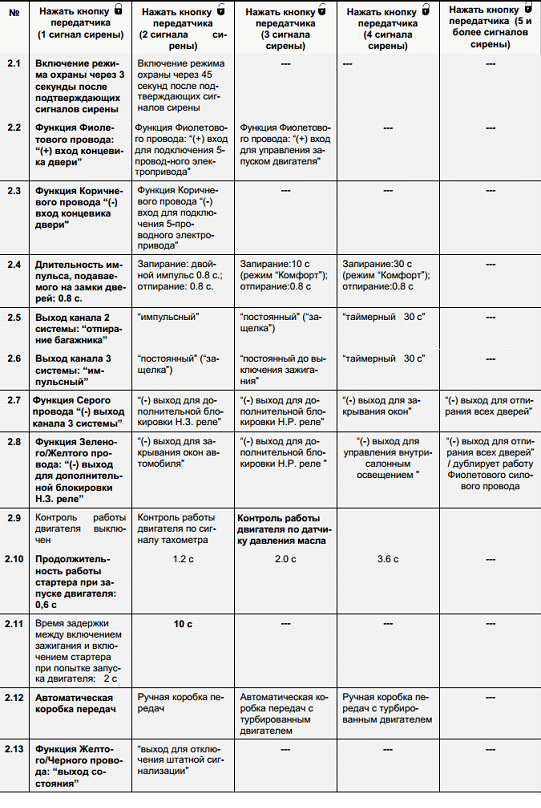

Таблица опций автозапуска

Установки, сделанные «по умолчанию», выделены шрифтом Bold.

Реализуя контроль по таходатчику, нужно будет выполнить «обучение»:

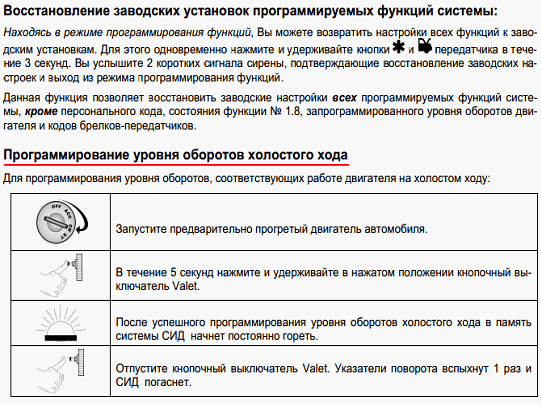

Процедура обучения холостым оборотам

Перечислим все действия по шагам:

1. Зажигание включают, заводят двигатель;
2. Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
3. Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
4. Световая индикация, если она подключена, сработает 1 раз.

Рисунок, размещенный выше, скопирован из инструкции к сигналке 625RS ver 3. Если что-то не получается, ищите другую точку подключения или используйте другой метод контроля.

По напряжению бортсети мотор контролировать не получится. В крайнем случае, если автозапуск не срабатывает, можно попробовать выключить контроль (значение 1 для опции 2.9). Как выполнять программирование, рассмотрим сейчас.

Инструкция по эксплуатации

Для того чтобы всё работало правильно, нужно провести грамотную установку и запрограммирование. Основой для этого должна служить прилагаемая инструкция. Коротко расскажем о ней.

В первом разделе документа кратко перечислены основные функции. Затем указан перечень функций, которые нужно будет запрограммировать. Вот некоторые их них.

1. Автоматическая постановка на охрану.
2. Запирание дверей при постановке на охрану.
3. Запирание дверей при включении зажигания.
4. Отпирание дверей в этой же ситуации.
5. Режим иммобилайзера.
6. Защита от ложного срабатывания.
7. Перезапуск системы в автоматическом режиме.
8. Тридцатисекундная задержка для включения охраны (речь идёт о том, что если завести мотор без отключения защитного режима, то через указанное время будет включена сирена).
9. И также некоторые другие функции.

В следующем разделе описано то, как при помощи различных нажатий на кнопки брелока, давать те или иные команды.

• Отпирание или запирание дверей.
• Включение или выключение охраны.
• Полное или частичное отключение датчика удара.
• Бесшумное включение охранной системы.
• Временная отмена пассивной постановки автомобиля на охрану.
• Включение или выключение режима «Паника». Речь здесь идёт о краткосрочно включении хаотических звуковых и световых сигналов в течение небольшого промежутка времени.

Далее следует описание работы светодиодного датчика в различных режимах работы системы. Рассказано об использовании специальной кнопки Valet.

Во второй части инструкции следует подробное описание с объяснениями по каждому рассмотренному вопросу.

Рассмотрены подробно программируемые функции и подробно рассказано о том, как их настраивать.

Настройка автоматического запуска двигателя на сигнализации Pantera — revog.ru

Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:

SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

• затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
• выставить настройки кондиционера;
• перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Включения автоматического запуска по температуре и времени с брелока

Система обеспечивает

• автозапуск по температуре;
• автозапуск по времени.

Наличие данных возможностей не позволяет температуре двигателя опускаться ниже определенного значения и позволяет начинать движение без его предварительного прогрева.

С завода система выходит с дезактивированной функцией автоматического прогрева, поэтому автозапуск Pantera требует предварительной настройки. При необходимости любой из видов автозапуска можно выключить.

Активизация автозапуска

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Поставить на автозапуск можно 2-секундным нажатием на кнопку “*”. Для установки таймера следует нажимать на кнопку закрывания замка, переход на запуск по температуре происходит через кнопку открывания замка.

Время автозапуска запуска в часах (4 доступных значения) задается кнопкой “*”. Она же служит для задания температуры с шагом 5°С.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Активация режимов условного запуска подтверждается выводом символов часов и температуры на дисплей. Первый запуск по температуре выполняется через час после постановки автомобиля на охрану. Отключить автозапуск можно переходом в режим программирования за счет того, что переключение начинается с OFF и идет по кругу.

Типовые отказы системы автозапуска и способы их устранения

Система за счет тщательной отработки конструкции и ПО обладает высокой эксплуатационной надежностью. Неполадки в ее работе возможны в случае

• неправильной сборки;
• отсутствия контактов;
• проблем с напряжением питания.

Достаточно часто система конфликтует со штатным иммобилайзером.

Модели с лучшими корпусами и начинкой

Конечно, вас может интересовать инструкция сигнализации Pantera, но для начала мы посмотрим, какими моделями автомобильная сигнализация Pantera может похвастаться.

Модель 1 — SLK 625RS

Даная модель владеет автозапуском и двусторонней направленностью сигнала. Брелок оснащен ЖК-дисплеем, поэтому пользоваться брелком удобно. Имеет индикатор разряда батареи, включение и отключение охраны, Valet, дистанционный запуск двигателя, в том числе и дизельного, а также функцию поиска авто. Позволяет закрывать и открывать двери при работающем зажигании. Работает дистанционно в радиусе 2 км.

Цена: 3280 рублей.

Модель 2 – QX-270

Снова двусторонняя связь, режим Valet и автозапуск, сочетающиеся с функцией «Паника», звуковым и визуальным оповещением, датчиком удара машины и температуры, а также работой при включенном двигателе. Дальность связи с машиной у данного брелка меньше – всего 300 м, однако он имеет встроенный пейджер с дальностью в 800 м, куда приходят оповещения, в том числе и о попытке взлома. Охрана включается автоматически, а машину можно найти прямо по брелоку. Работает сигнализация Pantera QX-270 при температуре от -40 до +85 градусов Цельсия.

Цена: 4500 рублей.

Модель 3 – QX-44

Модель сигнализация «Пантера» QX-44 можно настроить на контроль из любого местоположения, кроме того, она имеет такие стандартные функции, как «Паника», Valet, оповещение при потенциальном угоне, индикатор разряженной батареи, поиск автомобиля и автоматическое запирание дверей при выключении зажигания.

Радиус действия при управлении – всего 30 метров, зато комплект из двух брелков, функция «Комфорт», автоматическое запирание дверей при нажатии на тормоз, автодиагностика, память на последние сбрасывания системы, пассивная диагностика и бесшумное снятие с охраны отлично восполняют этот недостаток.

Цена: 3000 рублей.

Модель 4 — SLR-5625 BG

Еще одной моделью является автосигнализация Pantera SLR-5625 BG также с двусторонней связью. Она имеет вибросигнал, ЖК-дисплей, автономное питание и очень интересную возможность работы со стеклоподъемниками и с багажной дверцей.

Кроме этого модель может похвастаться режимами «Паника» и Valet, функциями турботаймера, охраны, поиска авто и вызова водителя. Ставится на охрану и снимается с нее бесшумно, также настраивается и автоподключение, охраняет и при работающем двигателе. В случае угона авто, блокирует его работу, защищена и от сканирования. Имеет автономное питание, работает с дальностью в 800 метров.

Цена: 4500 рублей.

Комплект поставки

Эта система состоит из нескольких частей. После покупки их нужно аккуратно установить. Если у водителя есть какие-то навыки по работе с подобной аппаратурой, то он может без особого труда произвести установку. Если же это кажется слишком трудным, то имеет смысл обратиться к соответствующему специалисту. Перечислим основные устройства, составляющие «Пантера».

• Основной электронный блок.
• Брелок, на котором имеется дисплей и пять кнопок управления.
• Дополнительный брелок. На нём дисплей не предусмотрен и имеются только три управляющих кнопки.
• Датчик удара двухуровневый.
• Сирена для подачи громкого звукового сигнала.
• Реле, которое предназначено для блокировки двигателя по команде охранной системы.
• Специальная колодка с проводами, предназначенная для установки реле блокировки.
• Светодиодный индикатор, вместе со своим кабелем.
• Кнопочный переключатель для режима работы Valet. Иногда может возникнуть вопрос о том, для чего предназначен этот режим. Речь здесь идёт о том, чтобы отключить некоторые защитные функции тогда, когда это необходимо водителю. Такая ситуация, например, может возникнуть в процессе мойки машины.
• В комплекте поставки предусмотрен концевой выключатель.
• Комплект проводов.
• Инструкция.
• Упаковка.

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

1. Частота передачи сигнала — 308 MHz.
2. Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Обновлено: 02.07.2019

103583

Как правильно пользоваться брелком, чтобы не потребовался ремонт?

Несомненно, важна и инструкция по применению, а точнее эксплуатации брелока, ведь не каждый автолюбитель умеет ими пользоваться. Имеется у каждой модели автосигнализация «Пантера» инструкция, которая понятна каждому

Вам важно сперва запрограммировать брелок на нужные вам функции

В этом как раз и должна помочь инструкция. Там будут перечислены все режимы и возможности вашей модели, а также кнопки, которые нужно прожимать для включения той или иной функции. Помните, что все функции имеют радиус работы, который прописывается специально. Иногда необходимо проводить процедуру инициализации данных брелока.

Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:

• SLK-775RS без подключения к CAN-шине;
• SLK-868RS с расширенными возможностями;
• SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
• PR-2 с функцией пассивного иммобилайзера.

Они обеспечивают возможность с брелка дистанционно запустить и заглушить двигатель.

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Особенности реализации этой опции рассматривается на примере 868-й модели системы

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Основные функции

Для этого — выньте выключатель дверного замка из панели двери водителя и протестируйте провода, идущие от выключателя.

Новгородская, д.

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Частота передачи сигнала — MHz. Этот провод обеспечивает мигание габаритных огней при постановке и снятии системы с охраны, а также при срабатывании системы и при включении режима «Паника».

Желтый присоединяется к проводу замка зажигания. Главный пейджер для управления, оборудованный пятью кнопками и дисплеем.

АВТОЭЛЕКТРИК

Хитростей применяется много — от блокировочных устройств до хитроумных секреток, с помощью которых можно ограничить передвижение транспорта. В этом устройстве предусмотрено четыре элемента управления. Возможность регулировки параметров датчика удара дистанционно, по уровням.

СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено.

Свежие записи

Сделать это можно самостоятельно. Оранжевый предназначен для блокировки стартера. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Для включения сервисного режима Valet: Сядьте в машину и включите зажигание система должна быть снята с охраны. Не размещайте сирену рядом с сильно нагревающимися узлами или движущимися частями в моторном отсеке. Указатели поворота мигнут 2 раза. Возможность регулировки параметров датчика удара дистанционно, по уровням.
Подключение сигнализации PANTERA CL-550 к центральному замку ВАЗ 2112/10

Как программировать брелок?

Процедура привязки пульта будет отличаться в зависимости от модели системы.

Процедура программирования пейджера в сигнализации CLK 355 осуществляется так:

1. Отключите защитный режим.
2. В течение 5 секунд после отключения охраны выключите зажигание.
3. За пять секунд надо успеть быстро нажать три раза на сервисную клавишу Валет.
4. Подождите, пока сирена не издаст один звуковой сигнал.
5. Выполните активацию зажигания, при этом сирена должна издать один протяжный и один короткий сигнал. Диодный индикатор будет моргать.
6. На протяжении десяти секунд кликните на любую клавишу пейджера. Если сирена издаст один длинный сигнал, это говорит о том, что пейджер успешно привязан к системе. Аналогичным образом выполняется привязка других девайсов. Также можно выполнить привязку пультов от систем 375 и 455.

Чтобы привязать брелок в сигнализации 625RS, выполните действия:

1. Выключите охранный режим.
2. На протяжении пятнадцати секунд три раза нажмите на клавишу Валет.
3. Диодный индикатор будет медленно моргать. Когда это произойдет, кликните на любую кнопку пейджера.
4. Сирена издаст один звуковой сигнал, это говорит об успешной привязке. Аналогичным образом привязываются другие пульты.

Алгоритм привязки брелка в модели 35SC:

1. Охранный режим отключается.
2. Установите ключ в замок зажигания и выполните его активацию.
3. Три раза кликните на клавишу Валет. Сирена комплекса издаст два звуковых сигнала, диодный индикатор будет мигать.
4. Выберите кнопку, которая будет управлять первым каналом. По умолчанию она используется для отключения или включения охраны. Нажмите на клавишу. Сирена издаст один протяжный сигнал, это говорит о том, что привязка успешно выполнена. Процедура определения соотношения кнопок и каналов будет выполнена охранным комплексом автоматически.
5. Когда процедура привязки завершится, нажмите на сервисную клавишу Валет и отключите зажигание. Если не трогать кнопки на пейджере, то из режима программирования система выйдет автоматически через пятнадцать секунд. Это руководство позволит произвести привязку пейджеров в моделях 100SC, 7I, 200SC, SLK-4I и SLK-5I.

В память сигнализации Пантера можно записать не более четырех брелков.

Канал Bilarm рассказал о проверке корректной работы охранного комплекса Пантера.

Процедура привязки в модели 75SC производится так:

1. Отключается охранный режим машины.
2. Производится активация зажигания.
3. Для программирования первой кнопки пейджера сервисная клавиша Валет нажимается один раз, для привязки второй кнопки — два раза.
4. Затем клавиша Валет зажимается до момента, пока не раздастся звуковой сигнал.
5. Зажигание машины отключается.

Процедура сброса брелка осуществляется в соответствии с техническим руководством.

Сигнализация Starline A93 на механической коробке передач

В современном мире никак не обойтись без различных методов безопасности своего имущества, и одним из таких является сигнализация, как для авто, так и для квартир. В нашей стране большим спросом пользуется автомобильная сигнализация с автозапуском «Пантера», и это совсем не случайно. Модели этой фирмы отличаются большим функционалом, соответствием полному списку мировых требований к качеству, отличной работой в условиях нашей Родины.

Цена автосигнализации «Пантера» достаточно приятна и подъемная доя соотечественников, все благодаря изготовлению в Азии. Кроме того, каждая автосигнализация модели «Пантера» универсальна, поэтому найти то, что подойдет именно вашему авто не сложно. Ну а ассортимент у фирмы достаточно велик.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Комплект 625RS, предлагаемый в рознице

Сравним между собой три разных версии:

• Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
• Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

Вариант подключения из инструкции

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Сигналка Pantera подключена к БУС

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.
