Ваз 2109 циркуляция охлаждающей жидкости

Замена датчика включения вентилятора ВАЗ 2109 карбюратор и 21099

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Некоторые особенности системы охлаждения ВАЗ 2109

• Замена насоса охлаждающей жидкости (помпы) на автомобиле ваз 2108, 2109, 21099

  У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.

• Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
• Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
• Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
• Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
• Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
• Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
• Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
• В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
• Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
• Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
• Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
• Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.

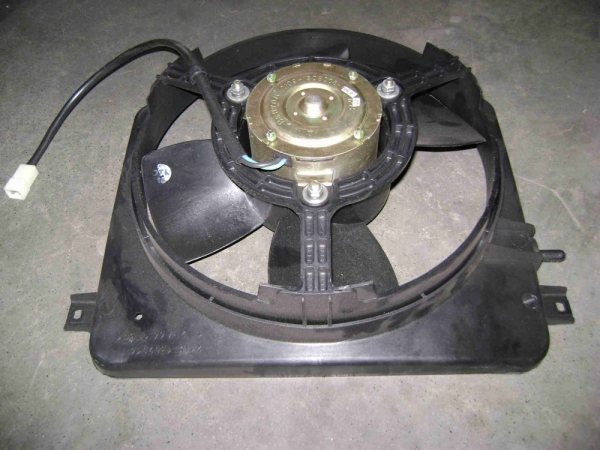

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

• Отключите минусовую клемму от аккумуляторной батареи;
• Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
• Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
• Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
• Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
• Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
• Вручную снимите прижимную пластину;
• Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
3. Достаньте электродвигатель из корпуса вентилятора.
4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Как поменять радиатор печки на ВАЗ 2109

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

• Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
• Поддев шайбу, снимите ее;
• В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
• Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
• Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

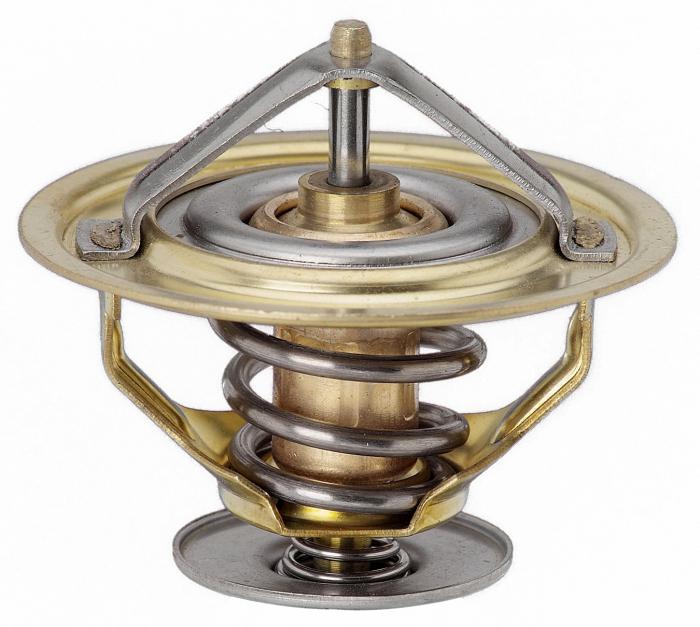

Термостат

Этот элемент системы тоже играет чуть ли не главную роль. Хотя по факту, конечно, система может работать и без него. Устроена система охлаждения двигателя ВАЗ 2109 таким образом, что сначала происходит прогрев мотора до рабочей температуры – порядка 90 градусов. После этого необходимо дополнительно остужать жидкость. А дело в том, что сначала антифриз движется по малому кругу – проходит по рубашке охлаждения, поступает в радиатор печки, излишки уходят в расширительный бачок.

Но когда происходит прогрев до рабочей температуры, термостат направляет поток жидкости в радиатор. О том, как он работает, будет рассказано немного ниже. Термостат – это своеобразный механический клапан. Но он имеет небольшую доработку, которая позволяет автоматизировать работу охлаждения. Простая биметаллическая пластина, которая деформируется, когда на нее производится воздействие горячей жидкости. С ее помощью и открывается/закрывается клапан подачи антифриза в радиатор.

Как промыть систему охлаждения двигателя ВАЗ-2109?

И вообще, стоит ли это делать, спросите вы. Еще как стоит! Только представьте, какое количество грязи может попасть в расширительный бачок

А если еще принять во внимание тот факт, что некоторые водители любят ездить на воде, то вообще становится страшно. Потому что бывают ситуации, когда приходится лить в расширительный бачок ту воду, которая есть рядом

Порой это вода из речек, да чуть ли не из луж. А представьте, сколько в ней всякой гадости?

И вряд ли сможет выдержать система охлаждения двигателя ВАЗ 2109 такие условия эксплуатации. Поэтому промывка обязательно должна проводиться при каждой замене антифриза. В частности, перед его заправкой, если до этого использовалась вода.

Жидкости для системы охлаждения

Перед тем, как заливать свежий антифриз, либо же отечественный его аналог тосол, нужно проверить состояние всех патрубков и хомутов

Обратите внимание на то, что датчики должны быть в идеальном состоянии. Для верности их можно поменять

Также помпа должна быть в рабочем состоянии. И перед тем, как промыть систему охлаждения двигателя ВАЗ 2109, смените все элементы, которые пришли в негодность.

На фото вы можете посмотреть все жидкости, которые используются в системе охлаждения мотора. Промывочная заливается с чистой водой, двигатель заводится и некоторое время смесь эта циркулирует по патрубкам. Не забудьте открыть кран печки, чтобы состав попал во все укромные места системы. Перед применением обязательно ознакомьтесь с инструкцией к применению, здесь рассмотрены только общие моменты.

После того, как температура двигателя достигла рабочей, можно выключить зажигание и дать мотору остыть. После сливаете промывочную жидкость и заливаете воду. Необходимо повторить с водой цикл промывки минимум три раза, чтобы смесь всю выгнать из системы. Она довольно агрессивная, может разъесть не только отложения, но и металлические части двигателя, а также патрубки. Вот теперь вы знаете, как промыть систему охлаждения двигателя ВАЗ 2109 самостоятельно. Для этого не нужно обладать исключительными навыками. Но не забывайте о технике безопасности — не сливайте жидкость из системы, пока не остынет мотор.

Видео о системах охлаждения двигателей внутреннего сгорания:

Как выгнать воздушную пробку из системы охлаждения

Проводя замену, следует помнить, о том, что воздух в системе ВАЗ 2109 появляется вверху охладительной системы.

До начала работы рекомендуется до упора открыть отопительный кран. 3 способа выгона пробок воздуха, проверенные временем:

Первый способ выгнать воздушную пробку из системы охлаждения

Алгоритм действий как выгнать воздушную пробку из системы охлаждения ваз 2109 карбюратор:

Погреть движок, поднять температурный режим до работающего состояния, выключить и оставить постоять минут на 5. Отсоединить шланг, идущий к подогревающему карбюраторному блоку или патрубку дросселя. Запустить мотор или прокрутить с помощью стартера. Подождать пока из трубки пойдет ОЖ, подсоединить его снова к штуцеру

Нельзя забывать об осторожности и требуемых мерах безопасности, потому как жидкость для охлаждения является горючей

Второй способ выгнать воздушную пробку из системы охлаждения

Алгоритм действий как выгнать воздух из печки ВАЗ 2109:

Данный способ считается радикальным и больше рекомендуется для того как развоздушить печку ВАЗ 2109. Загнать транспорт под уклон, так чтобы капот оказался в задранном положении немного выше багажника. Погреть движок, поднять температурный режим до работающего состояния, заглушить. Отсоединить шланг, идущий к карбюраторному блоку или дроссельному патрубку. Выполнить запуск мотора или прокрутить с помощью стартера. С поступлением охлаждения в шланге подсоединить его к штуцеру.

Третий способ выгнать воздушную пробку из системы охлаждения

Алгоритм выполнения действий как выгнать воздушную пробку из системы охлаждения ваз 2109 инжектор:

Определить месторасположение заслонки дросселя, снять ее. Открутить крышку на расширительном баке, в случае потребности выполнить доливание охлаждайки. Нагнать давление в охлаждающей системе, усиленно подуть в бак. Благодаря, созданному давлению жидкость охлаждения начнет выталкиваться из бачка, подгоняя воздушный затор перед собой в снятую трубку дросселя, появление жидкости будет сигнализировать об удалении пробки.

При необходимости удаление воздуха можно производить неоднократно, пока желаемый результат не будет достигнут. Для удобства и контроля ситуации данную работу лучше делать вдвоем.

Воздушная пробка ВАЗ 2109, что нужно знать, чтобы правильно заменить охлаждение:

1. Заливку охлаждения делать медленно, небольшими объемами.
2. При выполнении заливки, зажимать патрубки, проходящие к радиатору и термостату, подкачивая, поступающее охлаждение.
3. Перед выполнением работ по заливу охлаждения отсоединит шланг на карбюраторном блоке подогрева или патрубке дросселя, это поможет вытеснить нежелательный воздух.

Профилактические меры

Рекомендуется использовать один и тот же антифриз, определенный производителем для конкретной модели автомобилей. Приобретать следует жидкость в проверенном лицензированном магазине, это поможет избежать подделок и последствий от некачественного продукта. Не следует пренебрегать указаниями и требованиями производителей.

Радиаторы и вентиляторы

В системе охлаждения двигателя имеется два электровентилятора:

1. В системе отопителя.
2. На радиаторе охлаждения.

Соответственно, есть два радиатора. На основном, который находится под капотом, установлен электрический вентилятор, который подключен к аккумулятору следующим образом:

1. От вывода «+» к одноименному проводу вентилятора.
2. «-» вывод вентилятора соединен с датчиком, расположенном на боковой части радиатора, через предохранитель 30 А или без него.
3. Второй контакт датчика соединен с кузовом автомобиля ВАЗ 2109.

Эта схема использовалась на девятках последних моделей, выпущенных после 1996 года. До этого применялась схема включения, в состав которой входило электромагнитное реле.

Хотелось бы отметить, что, несмотря на высокий рабочий ток датчика, он все равно выходит из строя. И желательно использовать схему включения с электромагнитным реле, описанную в одной из моих статей более подробно. Сюда же можно и кнопку поставить, лишней она не окажется, сможет выручить в трудную минуту.

Причины перегрева двигателя ваз

1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ремонт днища кузова ваз 2107

Ваз 2113 разгон до 100

Почему не греет печка на ваз 2112, дует холодный воздух

На ваз 2107 перестали работать дворники

Как на ваз 2112 снять прикуриватель, причины неисправности, необходимые инструменты

Как поднять перёд на ваз 2110

Распиновка замка зажигания ваз 2109 инжектор. 2101-2107-2109-2110

ВАЗ 2110 тормозная система, принцип работы, возможные проблемы и их устранение

Технология замены тосола на инжекторных ВАЗ 2109 своими руками

Концепция замены предусматривает слив отработанного состава через специальные отверстия и заполнение системы новым тосолом. Конструкторами предусмотрены два сливных отверстия в системе охлаждения «вазовских» моторов:

• на левом торце основного радиатора;
• на передней стенке блока цилиндров.

Проведение замены тосола на моторах ВАЗ 2109 не представляется возможным без предварительного демонтажа модуля зажигания, расположенного на лицевой поверхности блока цилиндров:

• снять «минусовую» клемму с АКБ;
• отсоединить провода от свечей зажигания;
• демонтировать колодку проводов питания модуля зажигания;
• отвернуть болты, фиксирующие модуля относительно блока цилиндров и картера сцепления;
• ослабить болт левого верхнего крепления передней опоры мотора;
• вывести из-под болта кронштейн модуля;
• изъять из моторного отсека модуль с проводами.

Слив отработанного тосола производится по методике:

• открыть кран отопителя;
• соединить расширительный бачок с атмосферой, открутив крышку (при таких условиях обеспечивается быстрое вытекание жидкости из системы);
• подставить тару и отвернуть пробку в левом нижнем углу радиатора мотора, дождаться окончания стекания жидкости;
• отвернуть сливную гайку на блоке цилиндров и слить ОЖ из «рубашки».

К сведению. Если сливаемая жидкость грязна и богата на различные включения, систему следует промыть обычной водой:

• закупорить отверстия для слива;
• залить воду через расширительную емкость и закрыть ее;
• завести мотор на 3-4 минуты;
• заглушить и слить.

Операция повторяется до тех пор, пока отработанная вода не будет чистой.

Изъяв из системы всю жидкость, следует:

• установить всю сливную арматуру обратно;
• смонтировать модуль зажигания в обратной последовательности;
• связать «массу» автомобиля с АКБ;
• залить новый тосол через расширительный бачок (см. ниже технологию заполнения);
• запустить двигатель на 1-2 минуты;
• долить ОЖ и закрыть расширительный бачок;
• прогреть двигатель до момента срабатывания вентилятора охлаждения и заглушить;
• при необходимости добавить ОЖ до виртуальной средней отметки (между MIN и MAX).

Замена Охлаждающей Жидкости Ваз 2108

Замена охлаждающей жидкости ваз 2108

Замену охлаждающей жидкости на автомобиле ваз 2108 производим согласно карте технического осмотра, которая в свою очередь рекомендует заменять ее каждые два года не зависимо от его состояния. Необходимость в замене каждые два года вызвана тем, что тосол гигроскопичен, то есть в процессе эксплуатации впитывает в себя водяные пары, что приводит к снижению основных его характеристик.

Для замены охлаждающей жидкости автомобиль необходимо установить на ровную площадку, далее потребуется ключ на восемь, шестигранник и новый тосол. При наличие всего необходимого приступаем к работам:

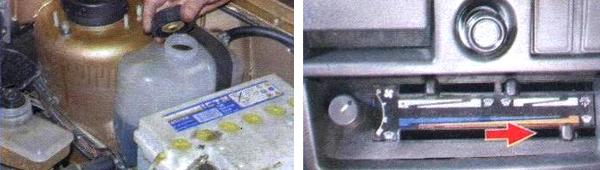

• Устанавливаем автомобиль на смотровую яму, открываем капот и отворачиваем пробку расширительного бачка.
• Далее в салоне автомобиля открываем краны отопителей, переведя рычаги в крайнее правое положение.

• Лезем под автомобиль и снимаем защиту картера, отвернув болты их крепления.
• Готовим емкость для слива, которую подставляем под сливную пробку радиатора охлаждения.
• Отворачиваем сливную пробку радиатора.
• После того, как жидкость полностью сольется с радиатора, подставляем емкость под сливную пробку на блоке цилиндров и откручиваем ее.
• Когда жидкость полностью сольется, заворачиваем пробки на блоке и радиаторе.

скрыть

1 Замена тосола ваз 2108,2109,21099

2 КАК ПОМЕНЯТЬ ТОСОЛ ВАЗ 2108, 2109,21099,2110,2112

замена

тосолаваз 2108 ,2109,21099 и т.д.

КАК ПОМЕНЯТЬ ТОСОЛ ВАЗ 2108, 2109,21099,2110,2112

ГРУППА ================================================================ LIVE …

Теперь, когда старая жидкость слита, можно заливать новый тосол. Чтобы избежать появления воздушных пробок, отсоединяем от штуцера карбюратора шланг подогрева. Заливаем жидкость в расширительный бачок, до тех пор, пока из шланга подогрева не пойдет тосол. Как только жидкость пошла, одеваем шланг на штуцер и затягиваем хомут. Далее доливаем жидкость в расширительный бачок до нормального уровня.

Заведите двигатель и дайте ему поработать до момента, когда включится вентилятор охлаждения системы. После чего заглушите двигатель и дайте ему остыть. Еще раз проверьте уровень тосола в системе и при необходимости добавьте. В случае если вентилятор не запустился, а стрелка указателя температуры почти достигла красной критической отметки, включите отопитель в салоне автомобиля, если идет холодный воздух значит в системе воздушная пробка. Заглушите двигатель и дайте ему остыть, после чего откройте крышку расширительного бачка (будьте осторожны, если жидкость не достаточно остыла, то в системе еще остается давление и тосол может выдавить через горлышко бачка), заново отсоедините от карбюратора шланг подогрева и долейте жидкости до момента пока из шланга не пойдет тосол. После чего повторите операцию с запуском двигателя.
