Система смазки двигателя: назначение, устройство, устранение неполадок

Смазочные системы с сухим картером

В смазочных системах с сухим картером основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Типичная схема смазочной системы с сухим картером для мощных дизелей представлена на рисунке. Перед пуском двигателя масло из масляного бака 6 с помощью предпускового маслозакачивающего насоса имеющего электропривод, подается, минуя все фильтры, в главную масляную магистраль двигателя, для того чтобы в начальный период пуска снизить трение и износ его деталей.

В зимнее время масло в баке, основной маслоподводящей магистрали и насосе 8 предварительно подогревается предпусковым жидкостным подогревателем. Подогрев масла в баке обычно осуществляется с помощью змеевика 7, в котором циркулирует нагретая жидкость системы охлаждения двигателя. При работе двигателя за счет функционирования нагнетающей секции 10 основного масляного насоса масло из бака подается через маслоприемный сетчатый фильтр 9 в полнопоточный фильтр 3 грубой очистки, а оттуда — в главную масляную магистраль двигателя. Смазав трущиеся детали, масло стекает в передний и задний маслоприемники двигателя, откуда его основная часть (80…92%) удаляется обратно в бак с помощью откачивающей секции 11 основного масляного насоса. Эта секция состоит из двух пар шестерен — по одной на каждый маслоприемник. По пути в бак масло охлаждается в масляном радиаторе 4. Если масло еще холодное, а значит, имеет высокую вязкость, то для предохранения радиатора от разрушения срабатывает перепускной клапан 5. Небольшое количество масла (8…20%) от откачивающей секции насоса подается в фильтр тонкой очистки — масляную центрифугу 1. Очищенное в центрифуге масло стекает в картер двигателя. В некоторых системах с сухим картером центрифуга не используется. В таких случаях неполнопоточный фильтр тонкой очистки располагается в одном корпусе с ленточно-щелевым фильтром грубой очистки! Очищенное в секции тонкой очистки масло стекает в картер двигателя.

Особенности сухих картеров

Всё сказанное выше касалось непосредственно автомобилей, на которых используется мокрый поддон-картер. Это наиболее распространённая система смазки, применяемая на гражданском автотранспорте.

Но если говорить о картерах, то нельзя не отметить существование такого понятия как сухой картер. Здесь, в отличие от традиционных решений, в поддоне смазка отсутствует.

Сухие системы используются преимущественно в конструкциях гоночных автомобилей, спортивных машин и на некоторых внедорожниках. Объяснить такое решение инженеров достаточно просто. Когда автомобиль передвигается на высокой скорости, резко входит в повороты, быстро ускоряется и так же активно тормозит, либо взбирается на возвышенности, масло плещется по всему мотору, от одного края к другому.

Из-за таких ситуаций возникает высокая вероятность того, что маслоприёмник будет оголяться. При этом сам смазочный материал, в качестве которого выступает моторное масло, пенится. Если это произойдёт, двигатель столкнётся с такой проблемой как масляное голодание. Параллельно упадёт давление в системе.

Результатом подобных ситуаций становится сначала перегрев двигателя, а в дальнейшем его полный выход из строя со всеми вытекающими последствиями.

Система сухого картера

Сухой поддон-картер отличается тем, что в конструкции двигателей имеется специальный резервуар. Он служит для размещения всего смазочного материала. Конструктивно ёмкость разработана таким образом, чтобы процесс взбалтывания становился невозможным, даже при экстремальных условиях.

А чтобы каждый узел мог получать смазку и дополнительное охлаждение маслом, жидкость подаётся на них с помощью насоса. Во время работы смазка постепенно стекает в поддон. Чтобы масло снова оказалось в резервуаре, предусмотрен всасывающий модуль. Именно он отвечает за приём стекающего из мотора масла обратно в ёмкость. Далее насос повторно выполняет свою работу. Цикличность этого процесса гарантирует смазку всех необходимых элементов, но при этом отсутствуют недостатки, характерные для мокрого типа картера.

Можно выделить несколько основных преимуществ, которые характеризуют сухие типы автомобильных поддон-картеров:

• исключается такая проблема как масляное голодание;
• сам картер обладает меньшими геометрическими размерами;
• снижен центр тяжести двигателя;
• масло лучше охлаждается;
• двигатель получает небольшую прибавку в мощности, поскольку снижается сопротивление смазки коленвалу.

Но параллельно использование системы сухого картера приводит к тому, что конструкция усложняется, двигатель становится сложнее в обслуживании и ремонте. Дополнительно увеличивается общий вес автомобиля. Всё это приводит к тому, что машины с сухими картерами, при прочих равных, дороге классических решений с картерами мокрого типа.

Во многом из-за этих имеющихся недостатков и отсутствия необходимости, в гражданских автомобилях сухие системы практически не используются. В них нет острой потребности. Мокрые картеры прекрасно справляются со своими задачами, они проще в изготовлении и легче в обслуживании.

Можно с уверенностью говорить о том, что картер является не просто неотъемлемой частью любого двигателя, работающего по принципу внутреннего сгорания топливовоздушной смеси. Это ещё и очень важный компонент, выполняющий свои задачи для обеспечения надёжной, бесперебойной и беспроблемной работы силовой установки.

Конструктивно эти элементы могут несколько отличаться друг от друга, но принцип их работы примерно везде одинаковый. Разница хорошо заметна только в случае с мокрыми и сухими системами картеров. Но поскольку обычные серийные машины крайне редко оснащаются сухим типом, в подавляющем большинстве случаев речь идёт именно о мокрых масляных картерах транспортных средств.

Виды систем смазок

Несмотря на то, что все приборы системы смазки выполняют одни и те же функции, она может быть трех видов:

• система с разбрызгивающей подачей масла,
• система с подачей жидкости под давлением,
• комбинированная система.

Первый вид имеет достаточно простое устройство: здесь масло попадает на рабочие детали благодаря специальным черпакам, установленным на кривошипных головках шатунов. Захватываемая из поддона жидкость рассеивается по рабочей зоне в виде масляного тумана.

Недостаток такого метода распределения масла связан с неравномерным смазыванием конструктивных элементов из-за периодического изменения его уровня в нижней емкости двигателя – поддоне.

Объем рабочей жидкости постоянно меняется при увеличении оборотов коленчатого вала, наклонах транспортного средства и в режиме агрессивного вождения. Черпаки не могут контролировать количество разбрызгивающейся жидкости, поэтому мотор периодически начинает испытывать масляной голодание или, наоборот, захлебываться от чрезмерного количества жидкости.

Второй вид системы подразумевает непрерывную подачу моторного масла на все элементы установки. Смазочный состав собирается в картере установки, а затем по специальным каналам подается на рабочий узел. После выполнения поставленных целей масло стекает в поддон картера.

Несмотря на то, что система обеспечивает экономное и рациональное распределение технической жидкости, широкого распространения она не получила из-за своей затратности и трудоёмкости.

Моторное масло в двигателе

Объединив технологии разбрызгивания и подачи масла под давлением, инженерам удалось создать комбинированный тип распределения смазки: на основные узлы конструкции, максимально подверженные износу, защитная жидкость подается под давлением, в то время, как остальная часть механизмов, эксплуатируемая в более спокойных условиях, орошается маслом путем разбрызгивания.

Комбинированная система предполагает применение мокрого и сухого картера.

Под мокрым картером подразумевается его постоянное заполнение рабочей жидкостью.

Простота и надежность принципа позволили ему получить массовое распространение: практически все автомобили оснащены этой системой.

Но в ней есть и недостатки: в случае попадания в картер воздуха или топливной смеси, масляный состав начинает пениться и терять смазочные свойства. В результате, двс остается без должного уровня защиты. Чтобы не допустить этого, надо регулярно проводить диагностику системы на предмет разгерметизации.

Сухой картер обеспечивается благодаря наличию в силовой установке специального бачка, куда стекает вся отработанная жидкость. Здесь ее смешивание с воздухом и топливной смесью попросту невозможно. К преимуществам такой системы следует отнести стабильность ее работы в условиях прохождения транспортным средством препятствий с большим углом наклона. Принцип сухого картера применяется на гоночных, спортивных автомобилях и некоторых внедорожниках.

Как видно на схеме: даже при наклонах, жидкость не опускается ниже уровня заборной трубки.

Штатное расписание

У любого двигателя система смазки включает в себя:

• масляную емкость (картер или отдельный бак);
• маслоприемник, представляющий собой заборную горловину с фильтрующей сеткой для отделения крупных посторонних частиц;
• смазочный насос;
• сменный фильтр;
• редукционный клапан (один или несколько);
• датчик давления;
• главную напорную магистраль и каналы, обычно интегрированные в детали силовой установки;
• измерительный щуп для контроля уровня смазывающей жидкости.

Дополнительно в состав смазочного оборудования могут входить: температурный датчик, датчик уровня, смазывающие форсунки. Иногда двигатель имеет охладительный радиатор для масла. Емкость смазочной системы легкового авто зависит от типа силовой установки и ее габаритов. Обычно объем заливаемого масла составляет от 3,5 до 7,5 литров.

Преимущества и недостатки системы смазки с сухим картером

Положительных сторон у системы сухого картера имеется немало, их список представлен ниже:

1. Масло подаётся без перебоя с постоянным давлением независимо от условий, в которых работает транспортное средство.
2. Эффективное охлаждение смазочной жидкости за счёт её удалённого хранения.
3. Уменьшенная высота двигателя достигается за счёт небольших габаритов поддона.
4. Возможность располагать мотор ниже позволяет получать смещённый центр тяжести. Это, в свою очередь, улучшает устойчивость автомобиля и повышает его аэродинамические характеристики.
5. Увеличенная мощность ТС на несколько «лошадей» достигается благодаря отсутствию сопротивления плещущейся жидкости, оказываемого на коленчатый вал.
6. Низкий расход смазки, ведь оно не расплёскивается коленвалом по картеру.
7. Длительный срок годности смазочной жидкости, которая не имеет контакта с газами картера.

Совокупность этих преимуществ позволяет добиться более высокой надёжности силового агрегата. Для моторов с сухим картером также характерны и отрицательные моменты. Их немного, но с ними нужно считаться:

1. Сложная конструкция делает обслуживание и ремонт не самыми лёгкими задачами.
2. Увеличенный вес.
3. Необходимость в использовании большего объёма смазочной жидкости.
4. Дорогое обслуживание конструкции.

Не стоит бездумно гнаться за системой смазки двигателя сухого картера. Далеко не всегда она является эффективной, а её установка — целесообразной

На такую конструкцию могут обращать внимание владельцы гоночных авто и внедорожников, которые действительно будут эксплуатироваться в условиях серьёзного бездорожья. Во всех других случаях все преимущества, о которых мы говорили, сойдут на нет и станут пустым звуком

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Это интересно: Эксперты составили список самых бесполезных опций на автомобилях (видео)

Назначение масляного насоса двигателя

Система смазки двигателя – ответственный участок работы. Чтобы моторное масло прошло по всем каналам и попало на все детали, необходимо создать давление, другими словами, качать масло по системе, а не ждать, что оно пойдет самотеком. Конструкторы давно решили этот вопрос, когда разработали масляный насос. Идея оказалась настолько удачной, что до сегодняшнего дня менялись только конструктивные решения самого насоса, но не его принцип работы.

Назначение масляного насоса – постоянная прокачка моторного масла по всей системе смазки двигателя. Если давление в масляной системе всегда стабильное, не приближается к минимальной или максимальной критической отметке, значит, масляный насос работает вполне нормально.

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Масляный насос

В картере двигателя устанавливается шестеренчатый насос с маслоприемником и редукционным клапаном в крышке. Крепится насос к блоку цилиндров двумя болтами.

В корпусе насоса установлены шестерни: ведущая — неподвижно на валике насоса и ведомая — свободно на оси, запрессованной в корпус. Привод насоса осуществляется цепной передачей от звездочки коленчатого вала на звездочку вала привода вспомогательных агрегатов, который установлен в блоке цилиндров в сталеалюминиевых втулках. Валик имеет винтовую шестерню, находящуюся в зацеплении с шестерней привода масляного насоса и распределителя зажигания, которая вращается в металлокерамической втулке. На последних моделях автомобилей валик привода вспомогательных агрегатов устанавливается также в металлокерамических втулках.

Принцип работы

Так как отдельные детали двигателя работают в неодинаковых условиях, то смазка их также должна быть неодинакова. К наиболее нагруженным деталям масло подается под давлением, а к менее нагруженным – самотеком или разбрызгиванием. Системы, в которых смазка деталей производится разными способами, называются комбинированными.

При работе двигателя масляный насос обеспечивает непрерывную циркуляцию масла по системе. Под давлением оно поступает в масляный фильтр, а далее к коренным и шатунным подшипникам коленвала, поршневым пальцам, опорам и кулачкам распредвала, оси коромысел привода клапанов. В зависимости от конструкции мотора масло подается под давлением к валу турбокомпрессора, на внутреннюю поверхность поршней для их охлаждения, в гидротолкатели клапанов и исполнительные механизмы систем фазовращения.

На поверхности цилиндров масло попадает путем разбрызгивания через отверстия в нижней головке шатуна или форсунки в нижней части блока цилиндров. Попадая на стенки цилиндров, оно снижает трение при движении поршня и обеспечивает свободу перемещения компрессионных и маслосъемных колец.

Со смазанных под давлением деталей капли масла падают в поддон. Попадая на вращающиеся части кривошипно-шатунного механизма, они разбрызгиваются, создавая в картере так называемый масляный туман. Оседая на деталях двигателя, он обеспечивает их смазку. Осажденное масло затем стекает в поддон картера, и цикл повторяется вновь.

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

• Картер с поддоном;
• Насос;
• Фильтр;
• Радиатор;
• Перепускные клапаны;
• Магистраль и каналы;
• Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Особенности обслуживания

Как правило, замена масляного фильтра (фильтрующего элемента) осуществляется одновременно с заменой масла, но это необязательное условие. Согласно рекомендациям производителей, менять масло и фильтр необходимо каждые 10-15 тысяч километров пробега автомобиля. На практике лучше делать это чаще: примерно каждые семь тысяч. При эксплуатации в сложных условиях, а также при использовании некачественного топлива или масла интервал замены следует сократить на 30%.

Чтобы точно определить сроки эксплуатации, нужно учитывать тип масляного фильтра, а также его марку. Неоригинальные комплектующие прослужат значительно меньше, а иногда потребуется осуществлять замену поддельного масляного фильтра каждые 2-3 тысячи километров. Проблема кроется в качестве, а также в количестве фильтрующего элемента, на которых стараются экономить нелегальные производители. Конечно, оригинальный масляный фильтр стоит дороже, но и служит он намного дольше.

Ключи для снятия масляного фильтра

Для замены фильтра моторного масла его необходимо снять с двигателя, что бывает нелегко сделать, поскольку уплотнительное кольцо под действием высоких температур нередко “прикипает” к картеру двигателя. Для решения этой проблемы используются специальные ключи:

• Специальная накидная головка (имеет определенный размер) – наиболее правильный способ.
• Накидной ключ – имеет подвижный округлый захват с зубьями.
• Ключ в размер – представляет собой округлый хомут с зазубринами фиксированного размера. Такой ключ подбирается под конкретную модель фильтра.
• Ключ-краб – универсальный вариант, имеющий три ножки, обхватывающие и зажимающие корпус.

Помимо ключей, могут применяться съемники ленточного и цепного типа, которые накидывают на корпус и плотно затягивают. Если специальных приспособлений нет, существуют способы, как открутить масляный фильтр без использования ключа:

• Веревка (ремень) и рычаг. Первой обматывают фильтр и привязывают рычаг, в качестве которого может быть использована отвертка или гаечный ключ.
• Отвертка и молоток. Этот способ применяют для одноразовых конструкций. Корпус просто пробивается отверткой, которая далее используется как рычаг для отвинчивания.

Нормальное состояние фильтра для очистки моторного масла обеспечит правильность работы и длительный срок эксплуатации двигателя автомобиля. Не стоит пренебрегать своевременной заменой и использованием оригинальных деталей.

Централизованная система смазки

Двигатель и коробка передач автомобиля являются наиболее нагруженными агрегатами, нуждающимися в непрерывной подаче смазочного материала. Однако если речь заходит о спецтехнике, будь то снегоуборочная машина, самосвал или экскаватор, то к перечню узлов, требующих смазки, добавляется внушительный список дополнительного оборудования.

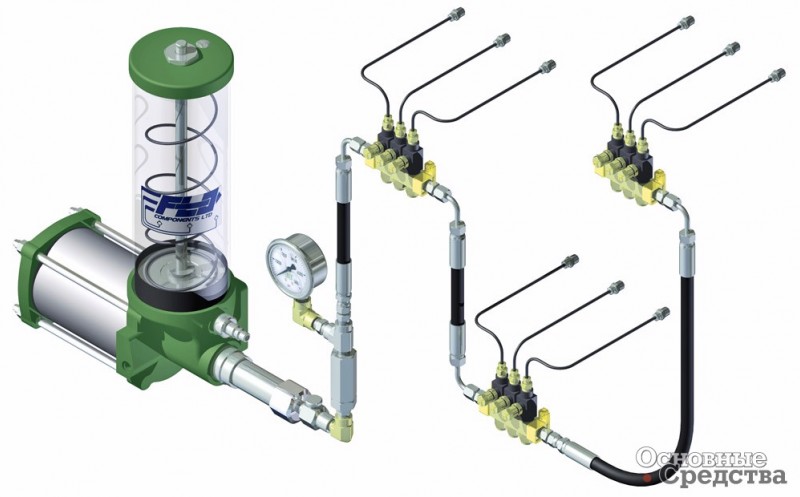

Для автоматической подачи смазочного материала к таким узлам на спецтехнику устанавливается централизованная система смазки. Это автономная система, состоящая из насоса, дозаторов, шлангов высокого давления, фитингов и креплений.

Смазка подается одновременно ко всем точкам равными заранее заданными порциями заданным циклом. Цикл регулируется управляющей платой, расположенной в центральном насосе.

Типы ЦСС

Существуют ЦСС различных типов и конструкций. Два наиболее распространенных на мобильных машинах типа ЦСС – это «последовательные» и «параллельные».

ЦСС «последовательного» типа. В таких системах насос подает пластичный смазочный материал в распределитель, который направляет смазочный материал в последовательно расположенные дозаторы, отмеривающие заданное количество смазочного материала для каждого смазываемого узла. Из дозаторов смазка попадает в конечные точки через питающие трубопроводы. Особенность этой системы заключается в том, что при засорении какого-либо трубопровода или конечной пресс-масленки вся система не сможет работать. Оператору при этом поступит сигнал о неисправности в системе.

ЦСС «параллельного» типа. В системах «параллельного» типа насос подает пластичный смазочный материал через единую питающую магистраль во множество ответвлений, каждое из которых соединяется с пресс-масленкой. Пресс-масленки работают одновременно и независимо друг от друга. Каждая пресс-масленка обслуживает только одну точку смазки и может быть точно отрегулирована на подачу определенного количества смазочного материала. Особенность этой схемы заключается в том, что контролируется только давление в главной магистрали, и если в какое-либо из ответвлений или узлов смазочный материал не поступает, остальная часть системы будет функционировать нормально, и оператор не узнает о неисправности, а узел, в который смазка не поступает, может выйти из строя.



Как работает система смазки?

Давайте немного конкретизируем, что есть смазочная система двигателя, окунувшись в технические подробности.

Чтобы обеспечить качественное выполнение поставленных задач, инженеры разработали несколько вариантов систем. В частности, в зависимости от способа подачи масла, различают такие смазки:

• с подачей масла под давлением;
• с разбрызгиванием и подачей самотёком;
• комбинированная.

Не трудно догадаться, что в первом случае смазка попадает к деталям по специальным магистралям под давлением, которое создаётся насосом.

Во втором – масло разбрызгивается форсунками и работающими элементами самого двигателя, что создаёт так называемый масляный туман. Но дело в том, что одним узлам мотора идеально подходит система смазки под давлением, а другим – самотеком или разбрызгиванием.

Поэтому инженерами была разработана третья по счёту в списке система – комбинированная, которая используется в подавляющем большинстве современных агрегатов.

Система смазывания двигателя

Система смазывания двигателя Система смазывания двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшения износа деталей, защиты их от коррозии, отвода тепла и продукта износа от трущихся деталей. От исправного состояния системы смазывания в значительной степени зависит надежность работы двигателя. В зависимости от условий и режима работы того или иного механизма применяют различные сорта и виды смазок.

Применяемые для смазки двигателей масла должны обладать определенной вязкостью, не должны содержать механических примесей, воды, кислот и щелочей. Для автомобильных двигателей применяют комбинированную систему смазывания. В зависимости от размещения и условий работы деталей масло подается или под давлением, или разбрызгиванием, или самотеком. К деталям, испытывающим большую нагрузку, масло подается под давлением, к остальным деталям – разбрызгиванием или самотеком.

Применение мокрого и сухого картера в комбинированной системе смазки

Комбинированная система наиболее популярна при создании автомобилей в современных условиях. Она подразумевает под собой подачу масла под давлением ко всем деталям и механизмам, которые наиболее остро в этом нуждаются, например, подшипники. Давление масла нагнетается при помощи масляного насоса. Все остальные детали смазываются масляной эмульсией.

В комбинированной системе конструктивно может быть применен различный вид картера:

• Мокрый картер.
• Сухой картер

Под мокрым картером подразумевается постоянное заполнение его маслом. Такой принцип используется на большинстве стандартных автомобилей. Его достоинством является простота и надежность. Однако, имеются и свои недостатки. Например, при попадании топлива в смазку возможно образование масляной пены. Вместе с ней в систему будет попадать большое количество воздуха, тем самым, резко снижая давление и сводя работу системы смазки двигателя до нуля.

Картер двигателя: назначение и особенности конструкции

По сути, картер — это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов — коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла — стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере — это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие — нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство — картер двигателя, а на первый взгляд, всего лишь железяка :).

Неисправности системы смазки и причины возникновения

При низком давлении масла:

• поломка масляного насоса (его износ): причины: масляное голодание, загрязнение двигателя;
• низкая проходимость фильтра: несвоевременная замена;
• дефект датчика давления: возможно, с давлением масла все в порядке, и аварийная сигнализация ложная;
• не работает перепускной (редукционный) клапан.

Поиск причин падения давления масла в ДВС — видео

При немотивированном падении уровня:

• неплотно закреплен масляный фильтр, или повреждена его прокладка: некачественное выполнение регламентных работ;
• протекают сальники или прокладка поддона;
• изношены маслосъемные колпачки на клапанах;
• задиры на стенках цилиндров;
• залегли маслосъемные кольца на поршнях.

При повышенном давлении с одновременным масляным голоданием:

• заклинил перепускной клапан;
• засорение маслопровода;
• забиты масляные каналы.

Профилактика неисправностей:

• постоянный контроль уровня;
• своевременная замена масла и фильтра;
• использование качественных расходных материалов;
• регулярная диагностика давления масла, состояния поршневых колец и зашлакованности двигателя (особенно в автомобилях с пробегом).

Почему стучат гидрокомпенсаторы и как это исправить — видео

Масляный насос

Ведущая роль в работе современных автомобильных двигателей внутреннего сгорания принадлежит масляному насосу. Сравнительно большие крутящие моменты при низких частотах вращения коленчатого вала, особенно у дизельных двигателей с наддувом, диктуют необходимость увеличения давления нагнетания и производительности масляных насосов. Это связано с тем, что при таких нагрузках происходит интенсивное нагревание конструктивных элементов двигателя, что, в свою очередь, приводит к перегрузке подшипников коленчатого вала. С другой стороны, повышение производительности масляных насосов ограничено необходимостью достижения низкого расхода топлива, так как мощность, расходуемая на привод насоса, может составлять до 8% мощности двигателя. Таким образом, на современном этапе автомобилестроения актуальным является вопрос регулирования производительности масляного насоса при различных режимах работы двигателя.

Существует большое количество разнообразных вариантов конструкций масляных насосов. Разумеется, что не все из этих конструкций подходят для применения в двигателях внутреннего сгорания. Основными критериями при выборе той или иной конструкции насоса являются:

• габаритные размеры
• стоимость
• производительность

В настоящее время в системах смазки используются шестеренчатые масляные насосы с внешним и внутренним зацеплением шестерен, пластинчатые насосы и героторные насосы.
