Электрохромная тонировка для авто в 2020 году

Умное стекло в интерьере современные дизайнерские решения

В оформлении интерьеров используются электроуправляемые стекла с изменяемой прозрачностью. Такие решения применяются для помещений медучреждений, офисных центров, конференц-залов, торговых и коммерческих объектов.

Из особых стекол изготавливают перегородки. Легкие и изящные конструкции отлично подходят для зонирования пространства. В отличие от традиционных прозрачных перегородок, смарт позволит работать с максимальным комфортом, «не у всех на виду» и без использования дополнительных жалюзи, штор.

Такими перегородками оформляют офисные кабинеты, переговорные пункты, кассовые зоны (банки, страховые и туристические агентства), примерочные (бутики, торговые залы гипермаркетов и спортивные объекты), душевые кабинки и комнаты гигиены, витрины, зоны ресепшен, рекламные стенды.

востребовано на музейных площадках, в картинных галереях для защиты предметов искусства от воздействия ультрафиолета.

В заведениях общественного питания особые стекла используют для декора интерьеров.

В загородных домах, квартирах стекло, изменяющее прозрачность, используется:

• для полного остекления окон (потолок, ванная комната) и частичного остекления (панорамные окна);
• для балконов, лоджий, оформления зимних садов и межкомнатных дверей;
• в качестве перегородок душевых кабинок или уголков.

Такое дизайнерское решение сделает помещение уютнее.

Smart-glass также используется на стене как экран проектора. В автомобилестроении материал применяют для люков, бокового остекления и в проектировании яхт.

Большое будущее SMART Glass в сфере рекламы

Компания Glass-store рада Вам предложить SMART Glass как в триплексе, так и устанавливать на уже имеющиеся стеклянные конструкции. Каждый метод имеет свои плюсы и минусы. Более подробно Вы можете получить информацию у наших специалистов, которые с радостью подскажут и посоветуют нужное решение именно для вашего случая.

Огромные возможности применения смарт стекол обусловлены их преимуществами

• Представляют собой сверхпрочное, безопасное и противоударное многослойное стекло триплекс;
• Регулируемая степень прозрачности;
• Энергосберегающие свойства;
• Максимальная защита от ультрафиолетовых излучений;
• Превосходные оптические свойства;
• Экологическая безопасность;
• Надежность и долговечность;
• Невысокое потребление электрической энергии.

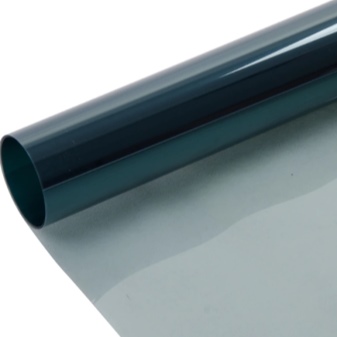

Электрохромная пленка

Электрохромная пленка по своему типу действия напоминает SPD и PDLC технологии: под воздействием электричества жидкие частицы начинают двигаться, образуя пустые поля, что и способствует попаданию света в салон автомобиля. Но в отличие от SPD и PDLC технологий в состав электрохромной пленки входят особые химические элементы, действующие по принципу катализатора.

То есть, помимо принудительной реакции на подаваемый ток тонировка будет демонстрировать еще и реакцию на смену температурного режима. А это очень усложняет контроль над свето-пропускной способностью окон.

Важно! После подачи тока пленка сильно нагревается, а потому ее цвет фиксируется на длительное время. А вот в деактивированном состоянии повлиять на свето-пропускную способность пленки может даже окружающая среда.. https://www.youtube.com/embed/Fy0jSVJbZ6Y

Принцип работы

Электрохромная пленка устанавливается на любое автомобильное стекло, в четыре простых шага:

1. Удаление старой пленки с окон (если на окнах машины уже есть тонировка, то ее обязательно следует удалить, используя фен, мыльный раствор и шпатель);
2. Очищение поверхности окна от грязи, пыли и остатков клея (окно промывается не менее двух раз, после чего его нужно протереть насухо);

1. Нанесение мыльного раствора на рабочую поверхность (перед тем, как положить электрохромную пленку на окно, его нужно обработать мыльным раствором);
2. Установка электрохромной пленки (клеить такую пленку нужно очень медленно, не допуская образования воздушных пузырей. Они в дальнейшем станут причиной некорректной работы тонировки. Для большего удобства рекомендуется использовать резиновый шпатель и фен).

К наклеенной пленке подводится два провода, ведущие к контроллеру. Их нужно хорошо заизолировать, чтобы обеспечить контакт. На контроллере есть всего одна кнопка, которая постепенно наращивает силу тока, подаваемого на стекло. За счет этого окна автомобиля затемняются, создавая до 5-10 % светопропускаемости.

Обслуживание стекол с электрохромной пленкой

Электрохромная пленка поддается воздействию температуры. Но на ее качество температурный режим никак не влияет. Поэтому мыть ее можно как холодной, так и горячей водой. Главное – использовать мягкую губку, без фибрового покрытия. Для улучшения эффективности мытья стекол в воду разрешается добавлять моющие средства на разных основах.

Электрохромная пленка категорически не любит влагу. Поэтому после мытья ее нужно насухо протирать, используя туалетную бумагу или хлопчатобумажные салфетки. В противном случае влага может вывести из строя проводку, образовав на ней окисления.

Контакты на такой тонировке должны иметь качественную изоляцию

В особенности нужно обращать внимание на изгибы провода и стыки. Эти места больше всего подвержены окислению и замыканиям

Для повышения безопасности стыки нужно смазывать солидолом и обматывать изолентой.

Электрохромные стёкла, электрохромные плёнки, электрохромные окна

Каждый человек не раз в своей жизни сталкивается с моментами, когда необходимо побыть в одиночестве, без посторонних взглядов, что в условиях современного мегаполиса не всегда удаётся.

Смена климата и небывалое по температурным рекордам количество летних дней тоже увы не редкость…

Представим ситуацию. Вы владелец шикарного современного офиса. Разгар рабочего дня, жара, индустриальный раздражающий пейзаж за окном.

Шторы, жалюзи- всё это старо, как мир, а об уникальности дизайна речь не идёт в принципе.

Всё это могло бы привести в уныние, если бы в руках у Вас не было маленького пульта дистанционного управления от системы управления электрохромными окнами.

Мгновение, и все стеклопакеты начинают медленно затемняться, полностью преображая пространство. Фантастика, скажете Вы! И будете не правы!

Как же это работает?

Стандартное электрохромное стекло представляет собой обыкновенной строительный триплекс, только вместо стандартного полимера между стёклами находится электрохромный слой с введёнными в него электрическими контактами.

В состоянии покоя слой абсолютно прозрачен, стекло ничем не отличается от обыкновенного полированного стекла.

При подаче напряжения в 2 В составляющие полимер анодная и катодная составляющие в процессе электролиза окрашиваются в синий или зелёный цвет. При выключении питания всё возвращается в исходное положение.

Технические характеристики.

• Цвет- доступны 3 оттенка синего и зелёного цветов.
• Ограничения по размерам окна- 2000 мм по высоте, 1000 мм по ширине.
• Управление- обязательно наличие источника питания 1,5- 2 В. Пульт дистанционного управления или кнопка.
• Коэффициент поглащения солнечной энергии (состояние «включено»)- 66,2
• Время полного затемнения- от 2 до 10 минут
• Время полного осветления- от 4 до 15 минут
• Вес электрохромного стекла- 20 кг/м²

Электрохромные стёкла относятся к разряду энергосберегающих. Расходы на охлаждение помещений в летний период и расходы на обогрев помещения в зимний значительно меньше по сравнению с обыкновенными стеклопакетами. Звукоизоляция на 30 % процентов выше, чем у обыкновенных стеклопакетов.

Область применения ограничена только Вашей фантазией. Офисы, переговорные, зимние сады, балконы, окна в спальнях и детских, загородные дома, бассейны, картинные галереи.

Это важно!

Примерно по такому же принципу созданы тайваньские электрохромные плёнки Polyvision TM.

Конструкция состоит из двух одинаковых и абсолютно прозрачных плёнок, содержащих между собой жидкие кристаллы.

В отличие от Российского продукта плёнки меняют оттенок с молочного на прозрачный. Схема работы полностью повторяет алгоритм работы электрохромного стекла, при подаче напряжения в 60-80 В стекло начинает менять свой оттенок.

У электрохромных плёнок Polyvision есть огромное существенное отличие от электрохромных стёкол- габаритный размер готового изделия.

Хорошими примерами использования данной плёнки могут быть стеклянные стены для домашнего кинотеатра с проекционным оборудование и стёкла в автомобиле. Всё остальное ограниченно опять же Вашей фантазией.

Стоимость тонировки

Какова будет стоимость электро тонировки нельзя однозначно ответить, так как она будет рассчитываться в зависимости от вида, сложности работы, марки и модели автомобиля. Изготовление таких стекол осуществляется в индивидуальном порядке. Можно затонировать сразу все стекла.

Приведем среднюю статистику: лист тонировочной пленки для автомобиля стоит примерно 20 000 рублей, причем самоклеящаяся обойдется от 24 000 рублей. Эта цена рассчитана за 1 кв. м. Расходники составят около 2900 рублей. В результате получается около 50 000 рублей.

Советы по использованию

Эксплуатация электрической тонировки автомобиля не требует никаких дополнительных манипуляций. Существует несколько советов по ее использованию:

• В солнечную погоду рекомендуется уменьшать способность пропускать свет со стороны максимальной освещенности.
• Вечером следует устанавливать наиболее комфортную прозрачность.
• В темноте нужно осветлять стекла.

Перспективы и высокие темпы развития этого вида тонировки говорят о том, что в скором времени ее стоимость снизится, и позволить ее себе сможет каждый автовладелец. Кроме того, за электронную тонировку не предусмотрен штраф.

Электрохромная тонировка

Тонирование всеми рассмотренными выше способами является довольно эффективным, но уже успело устареть. Со временем, эти технологии успешно заменили смарт-полимеры, по сути, являющиеся синтезом продвинутых технологий обработки обычных прозрачных пленок химическим способом. Как результат, у этих полимеров появилась способность к изменению своей светопроницаемости и прозрачности под воздействием электротока.

У смарт стекла есть еще одно название – «умное стекло», представляющее собой композитное соединение свойств прозрачной пленки и ряда химических компонентов, способствующих изменению оптических свойств: коэффициента светопропускания, матового состояния, коэффициента теплопоглощения и некоторых других при условии изменяющейся температуры, интенсивности освещения и подачи электроэнергии.

Электрохромный метод в несколько раз уменьшает потери тепла, сокращает расход энергии на работу кондиционера и подсветки в авто. Даже когда стекла находятся в прозрачном состоянии, они эффективно препятствуют пропусканию ультрафиолетовых лучей. Для обеспечения функционирования этой тонировки необходима подача электричества. Оттеночная гамма затемнения варьируется от чрезвычайно насыщенного до едва заметного тонирования. Подача энергии требуется только, если нужно изменить оттенок уровня прозрачного состояния, после выполнения этих действий необходимость в подаче тока отпадает. Поддержка состояния стекла осуществляется самопроизвольно без дополнительных воздействий.

Тонировка Vario Plus Sky

Технология Vario Plus Sky представляет собою многослойное смарт-стекло, которое обеспечивает до 96% светоотражения. Также тонировка Vario Plus Sky способна задерживать тепло, что влияет на общий уровень комфорта в салоне автомобиля. А за счет многослойной структуры стекло Vario Plus Sky может выдерживать довольно сильные удары, до 800 Дж (для разрушения обычного стекла достаточно энергии в 200 Дж).

Важно! Многослойный состав стекла Vario Plus Sky также способствует увеличению массы всей дверной конструкции. А это приводит к ускоренному выходу из строя петель на дверях и раме.

Принцип работы

Стекло Vario Plus Sky состоит из нескольких слоев клейкой пленки. Между каждым новым слоем имеется жидкая основа, состоящая из кристаллов. В спокойном состоянии она неподвижна, за счет чего создается очень плотный слой, со свето-пропускной способностью всего в 4%.

Для того, чтоб привести жидкие кристаллы в действие, достаточно пустить по ним ток. На этот случай между слоями пленки располагаются медные провода, напряжение в которых регулируется через контроллер, подключенный к бортовому компьютеру.

Под воздействием электричества кристаллы начинают понемногу двигаться, образуя между собой пустые поля. Именно через них в последствии свет попадает в салон автомобиля. Чем сильнее ток, тем больше становятся эти поля. Таким образом можно настроить любой удобный процент светопроницаемости стекол.

Средняя стоимость тонировки Vario Plus Sky достигает 350 000 рублей, с учетом доставки и установки. Поэтому широким спросом такая технология не пользуется.

Важно! Тонировку Vario Plus Sky можно встретить на некоторых баварских автомобилях люксового сегмента. Там она устанавливается в качестве базовой опции, не требующей доплаты.

Стекла Vario Plus

Из-за большого веса (более 1,5 кг) стекла Vario Plus Sky требуют большего расхода электроэнергии АКБ. Усугубляет ситуацию большое количество слоев защитной пленки. По конструкции они всегда должны находится под натяжением. А достичь этого эффекта можно только при дополнительном расходе заряда аккумулятора.

Стекла Vario Plus Sky производятся только в Америке. В России такая технология тонировки доступна только под заказ, за довольно крупную сумму. А сама установка таких стекол не может производится собственноручно. Для их монтажа требуется мастер с соответствующим образованием.

Обслуживание стекол с тонировкой Vario Plus Sky

Тонировка Vario Plus Sky не имеет особых требований по обслуживанию. Для того, чтобы такое триплекс-стекло прослужило максимально долго, достаточно:

1. Мыть его мягкой губкой, без использования фибрового покрытия (вода может иметь любую температуру. Это на качество стекла никак не влияет. Также допускается использование любых химических очистителей);
2. Устранять остатки влаги и скопившийся конденсат (чтобы не возникало проблем с механизмом Vario Plus Sky, стекло нужно тщательно протирать хлопчатобумажной салфеткой или туалетной бумагой);
3. Следить за изоляцией проводов (проводка внутри двери должна располагаться в максимально прямом положении, без изгибов. Стыки и места соединения контактов необходимо изолировать специальной лентой).

Срок службы тонировки Vario Plus Sky достигает 5-6 лет. Поэтому широкой популярностью такая технология не пользуется.

Принцип действия

Электро тонировка Vario имеет несколько режимов, параметры которых можно задавать как вручную, так и автоматически. Степень затемнения можно выбирать, а также отключать его полностью. Если установить автоматический режим, система сама будет следить за освещением в салоне, создавая максимально комфортные условия для водителя.

Электро тонировка Vario имеет несколько режимов, параметры которых можно задавать как вручную, так и автоматически

Электронная тонировка принципиально отличается от других типов пленки: ее особенность заключается в специальном составе, который может менять оптические свойства. Водители чаще всего пользуются электро тонировкой Vario plus, принцип действия которой таков: при подаче тока состав, которым пропитана пленка, изменяет свои физико-химические свойства. Количество лучей солнца, способных пройти через него, становится значительно больше или меньше в зависимости от подаваемого напряжения.

Основывается технология на применении жидких кристаллов – они располагаются в электронном слое пленки. Для этого используется очень тонкий материал, способный проводить электрический ток. Подливаемое напряжение заставляет полимер распределяться равномерно, обеспечивая единовременное, плотное затемнение. Некоторые системы обладают технологией SPD и PDLC, что позволяет добиться от стекла матового цвета.

Полимер затвердевает, а жидкие кристаллы принимают его форму, за счет чего тонировка с регулируемым затемнением перестает пропускать часть солнечных лучей, а затемнение смещается к центру стекла. При плавлении жидких кристаллов происходит рассеивание солнечных лучей. На процедуру требуется несколько минут, использовать тонировку можно многократно.

Современные технологии позволили переместить смарт-полимеры на относительно недорогую пленку. Они также меняют свойства в зависимости от воздействия электрического тока. Смарт стекло Smart Glass является композитом прозрачной пленки, покрытой специальными химическими элементами, способными менять свои оптические свойства. При подаче тока становится возможным регулировать способность пленки пропускать свет, поглощать тепло, контролировать матовость покрытия. Эти процессы могут происходить, если меняется температура окружающей среды, освещенность на улице, подается дозированное напряжение от аккумулятора автомобиля.

Такие способности тонировки помогают экономить энергию при работе кондиционера, так как нагревание автомобиля будет значительно ниже. Электрохромное стекло (умное смарт-стекло) даже в практически прозрачном состоянии не позволит ультрафиолетовым лучам попасть в салон вашего автомобиля.

Разновидности

В настоящее время смарт-пленка с изменяемой и регулируемой прозрачностью очень – популярный и востребованный товар. Именно поэтому на рынке представлен широкий ассортимент изделий от различных производителей. Пленка бывает разных видов.

Среди всех вышеперечисленных видов изделий наибольшей популярностью пользуется электрохромная пленка, которая считается наиболее универсальной. Ее можно использовать в различных сферах. Конечно, чаще всего ее помещают на оконные стекла. Она прекрасно предотвращает попадание в помещение солнечных лучей, защищает от УФ-излучения. Работа электрохромного «умного» стекла невозможна без наличия:

• инвертора с показателем входящего напряжения 240 В, а выходящего 110 В;
• пульта управления для контроля работы изделия.

Смарт-изделие абсолютно любого вида можно нанести на стеклянную поверхность самостоятельно. Но специалисты рекомендуют все же, чтобы данным процессом занимался исключительно профессионал. Все дело в том, что нужно выполнить правильное подключение контактов, изолировать их, под определенным углом наносить изделие и снимать, следя за тем, чтобы не образовывались пузырьки. А также изделие нужно правильно выбрать, учитывая:

• размер;
• сферу применения;
• физико-технические свойства и параметры;
• технологию производства;
• производителя и стоимость.

Так как большинство разновидностей изделий производятся за рубежом, при покупке нужно обязательно убедиться в том, что это оригинальная продукция. Компания, которая занимается продажей изделия, должна быть официальным дистрибьютором.

Инструкция по инсталяции электрохромной пленки

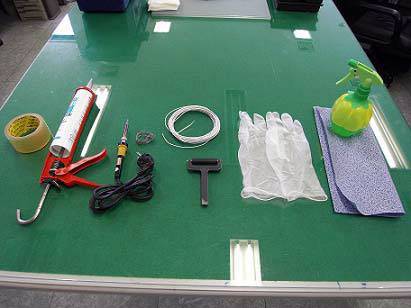

Необходимое оборудование: латексные перчатки, эл. кабель, стеклоочиститель, резиновый ролик, паяльник, скотч, защитная панель, силикон (используйте силикон марки «Dowcorning 793T»).

Необходимо очистить поверхность стекла.

Нанесите самоклеящийся слой на стекло под углом.

Резиновым роликом (валиком) удалите пузырьки воздуха.

После снятия защитного слоя пленки окончательно удалите воздушные пузырьки.

Припаяйте соединительные провода к контактам.

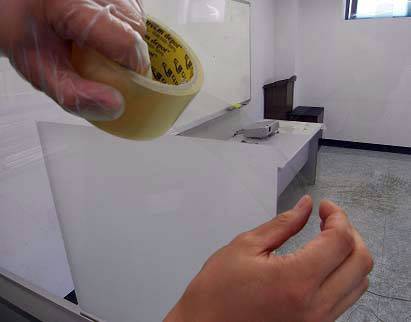

Удалите защитный слой пленки с помощью скотча.

Нанесите силикон на контакты.

Протестируйте контакты.

Закройте контакты пластиковой или алюминиевой планкой.

Готово!

Как сделать электротонировку самостоятельно

Передние стёкла автомобиля можно покрыть электротонировкой своими руками, просто надо чётко следовать разработанным инструкции.

Для работы понадобится:

• · специальная плёнка;
• · регулятор и инвертор;
• · канцелярский нож;
• · рулетка;
• · салфетки;

• · шпатели.

Порядок проведения электротонировки стёкол:

Замер стекла и перенос его формы на плёнку. По контуру стекла плёнку надо вырезать на 1 см больше.
Подготовка плёнки. Она заключается в снятии с неё защитного слоя.
Монтаж плёнки. Её прикладывают к внутренней стороне стекла и при помощи шпателя аккуратно расправляют по всей поверхности.
Выгонка воздуха

Делают это салфетками, особенно уделяют внимание углам и краям.
Обрезка плёнки. Ножом обрезают её излишки.
Подключение

Электротонировку подключают к инвертору и регулятору. После этого соединения изолируют, и концы прячут под обшивку.

После подключения проверяют работоспособность электротонировки

Для того чтобы выполнить электротонировку более качественно, надо придерживаться рекомендаций специалистов:

• работа выполняется в гараже;
• воздух в гараже надо увлажнить, чтобы исключить появление пыли;
• разглаживать плёнку надо от центра и постепенно двигаться к краям;
• если плёнка плохо разглаживается, её можно немного прогреть феном.

Электронная тонировка стекол автомобиля: что это

Электронная тонировка автостекол стала весьма любопытной. Ведь используются нанотехнологии, что радикально отличает изобретение от предыдущих форматов. Стоит отметить, что электрохромное тонирование уже применялось ранее – это можно было проследить по зеркалам, «тонировке» стекол в зданиях с офисами.

Понятно, что тонировка напылением и нанесением пленки остаются актуальными. Электротонировку стекол машины еще называют «умным стеклом». Расценки на изделие достаточно высокие — смарт-стекло оценивается в тысячу долларов за «квадрат». Потребуется на стандартный авто порядка двух квадратных метра.

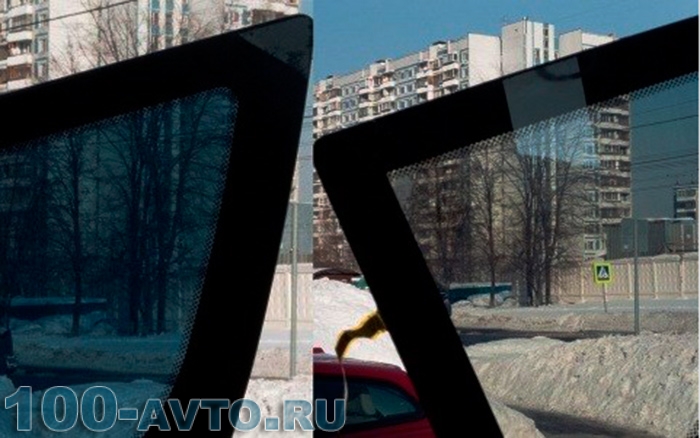

Тонировка привлекает возможностью получить «эффект хамелеона», светопропускная способность меняется автоматически. Эффект зависит от освещения. Стекло становится темнее, когда много света, и наоборот. Электротонировка производится на фоне подачи электроэнергии. Происходит влияние на слой электрохимический, который присутствует на таком смарт-стекле. Чтобы прозрачность изменить, подается напряжение. Затем электропитания не требуется для смены формата.
Существует определенные неудобства. Ведь требуется салон скрыть от взглядов, когда автомобиль стоит – значит, и питание постоянным должно оставаться.

Тонировка привлекает возможностью получить «эффект хамелеона», светопропускная способность меняется автоматически

Изобретение соответствует необходимым требованиям, нормам. Выясним характерные особенности смарт-стекла. Светопропускной режим стекла составляет 77% с любой степенью прозрачности. Именно такое стекло защитит на 85 проц. ваш салон относительно уф-излучения.
Мыть электрохромное стекло можно без опасений — ЖК слой размещается внутри данного смарт-стекла. Кстати, электротонировка стекол может производиться с привлечением пульта управления. Существует норма относительно электропотребления – это 7 Вт. Реально изготовить электрохромное стекло в любом стиле, с требуемой кривизной.

С введением ограничения на затемнение стекол автомобиля электро тонировка стала вызывать повышенный интерес. Как известно, спрос порождает предложение. Электронная тонировка стекол автомобиля основана на инновационных разработках последнего времени. Данная технология создает материал, способный изменять степень светопроницаемости при взаимодействии с электрической энергией. Регулируемая тонировка в качестве готового продукта появилась на рынке США и Западной Европы с 2008 года. Электронная тонировка активно проникать на Российский рынок начала сравнительно недавно.

Стекло или пленка способные менять степень прозрачности при подаче напряжения делятся на два вида:

1. электронная тонировка;
2. электрохромная тонировка.

Вопрос: сколько стоит новинка? Вызовет ответ, что продукт новый, технологически сложный в исполнении, соответственно, цена высокая. Вопрос: сколько можно сэкономить на установке своими руками? Также получит малоутешительный ответ. Установка электронной тонировки по SPD технологии в принципе невозможна, так как пленка не распространяется в свободной продаже. Можно купить только готовое к установке стекло.

Установка своими руками электрохромного тонирования по технологии PDLC -возможна, но необходимо быть осторожным, так как при неточности в раскрое придется покупать материал заново, что достаточно дорого. Перед началом установки лучше посоветоваться со специалистами или посмотреть подробное видео.

• Электронная тонировка (SPD) на два стекла передних дверей с блоком управления будет стоить 330 – 390 тысяч рублей.
• Электрохромное тонирование на два передних стекла с блоком управления имеет стоимость 55 — 80 000 тысяч рублей.

Принцип работы электрохромного стекла

Электрохромный слой внутри стекла меняет свои поглощающие свойства под действием электрического напряжения и переходит из нормально прозрачного состояния в непрозрачное. При пропадании напряжения стекло переходит в прозрачное состояние.

Скорость переключения электрохромного стекла медленная, существенно зависит от размера панели и различна для осветления и затемнения. Стеклу большого размера необходимо для затемнения 2-3 минуты, для осветления — 10-15 минут. Процесс изменения цвета идет неравномерно: начинается с краев и позже — в центре, выравнивая цвет к концу процесса. Такое явление называется «радужный эффект».

Кому нужны окна с электрохромными стеклами

Остекление пригодится хозяевам балконов, лоджий и террас, а также окон от пола до потолка. В этом случае высокая стоимость конструкции компенсируется прочностью, УФ-защитой, звукоизоляционными характеристиками. За одну только взломостойкость можно доплатить сверх обычной цены окон, а если смарт-стекло сделать частью двухкамерного стеклопакета, то к этим характеристикам прибавится еще и высокая теплостойкость.

Кроме того, не стоит забывать и главное достоинства такого стеклопакета — он становится непрозрачным после отключения электромагнитного поля. Благодаря этому усиливается приватность расположенной за окном локации. Это качество заинтересует устроителей переговорных комнат, а также заказчиков витрин и рекламных щитов.

Смарт-стекло можно использовать не только в окнах — на его основе создают офисные перегородки, ширмы для ресторанов и кафе и другие интерьерные решения. А некоторые музеи Москвы используют смарт-стекла не только в интерьере, но и как защиту от ультрафиолета и вандалов.

Структура и свойства умного стекла

Умное стекло – устройство многослойное. Его сердцевину составляет полимерная плёнка (Smart Film). Она имеет внутренний жидкий слой, покрытый с двух сторон слоями полимера, на которые нанесено проводящие покрытие. Smart Film, в свою очередь, ламинируют с двух сторон и покрывают стеклом.

Smart glass — технология будущего

Жидкий слой Smart Film может состоять из трёх типов частиц: полимерных рассеянных жидкокристаллических (PDLC), взвешенных (SPD) или электрохромных (ECD). От типа частиц зависят некоторые свойства умного стекла.

Без подачи электрического тока частицы внутри Smart Film расположены хаотично. В этом состоянии поверхность стекла выглядит полностью непроницаемой. Она матовая и имеет молочный оттенок. При подаче электрического тока кристаллы становятся перпендикулярно по отношению к проводящему слою. Такое положение жидких кристаллов делает умное стекло прозрачным.

Область применения умного стекла

Стекло с ECD и SPD применяются не так широко, как с PDLC, из-за тесной взаимосвязи прозрачности и светопроницаемости. Но спрос на них тоже есть.

Любой вид умного стекла можно вставить в двери и оконные рамы. С ним нет необходимости в жалюзи. Достаточно просто нажать на кнопку, и стекло станет непроницаемым. Его поверхность может быть белой, голубой или серой. Выбор цвета всецело зависит от покупателя. Из него удобно создавать всевозможные перегородки в жилых и офисных помещениях, использовать в качестве проекционных экранов, рекламных стендов.

Умные стекла — в каждый дом!

Умное стекло широко применяется в транспортной и торговых сферах. Из него делают автомобильные окна, перегородки в автобусах, витринные и примерочные кабинки в тортовых помещениях. В некоторых медицинских учреждениях его используют в процедурных и массажных кабинетах.

Умное стекло сделает любое помещение комфортабельным, этим и обусловлена его популярность.

Виды электронной тонировки

Электронная тонировка является довольно сложной разработкой. К сожалению, в России и странах СНГ еще не освоили данную технологию, поэтому такую опцию могут установить за рубежом или по заказу. Конечно, это влияет на стоимость и далеко не каждый может себе ее позволить.

Сейчас можно выделить следующие технологии производства смарт-стекла:

1. PDLC (Polymer Dispersed Liquid Crystal Devices) или полимерный жидкокристаллический слой.
2. SPD (Suspended Particle Devices) или устройство со взвешенными частицами.
3. Электрохромный или электрохимический слой.
4. Vario Plus Sky.

Технология PDLC

Смарт-стекло по технологии PDLC или LCD основано на применении жидких кристаллов, которые взаимодействуют с жидким полимерным материалом. Эта технология была разработана Южной Кореи.

В результате воздействия напряжения, полимер может переходить из жидкого состояния в твердое. Кристаллы при этом не реагируют с полимером, образуя вкрапления или капли. Так происходит изменения свойств смарт-стекла.

В изготовлении стекол PDLC используют принцип «бутерброда» Жидкие кристаллы и полимер находятся между двух слоев стекла.

Схема подключения электронной тонировки

Напряжение подводится через прозрачный материал. При подаче напряжения между двумя электродами на стекле образуется электрическое поле. Оно заставляет жидкие кристаллы выравниваться. Свет начинает проходить через кристаллы, что делает стекло более прозрачным. Чем выше напряжение, тем больше кристаллов выравниваются. Пленка PDLC потребляет 4÷5 Вт/м2.

Существует три варианта цвета пленки:

1. молочно-голубая;
2. молочно-белая;
3. молочно-серая.

Метод изготовления пленки PDLC также называется методом триплексации. Такое стекло требует повышенного внимания и специального ухода. Нельзя применять агрессивные жидкости для очистки, а излишнее давление на стекло может вызвать эффект деламинации.

Технология SPD

Тонкая пленка содержит стержнеобразные частицы, взвешенные в жидкости. Пленка также может находиться между двух стекол или присоединяться к поверхности. Без электричества стекло темное и непрозрачное. Напряжение выравнивает частицы, пропуская солнечный свет. Смарт-стекло SPD может быстро переключаться в разный режим освещенности, обеспечивая довольно точный контроль проходящего света и тепла.

Технология SPD

Электрохромная пленка

Электрохромная тонировка также меняет прозрачность стекла после подачи напряжения, но есть несколько особенностей. В этой технологии применяется особый химический состав, который действует как катализатор. Другими словами, покрытие реагирует на изменение температуры внешней среды и на уровень освещения.

Напряжение необходимо только для изменения уровня прозрачности. После этого состояние фиксируется и не изменяется. Затемнение происходит по краям, постепенно перемещаясь на остальную часть стекла. Изменение прозрачности не происходит мгновенно.

Отличительной особенностью является то, что даже в затемненном состоянии сохраняется хорошая видимость из салона автомобиля. Такая технология применяется не только в автомобилях, но и в других областях, например, в картинных галереях и музеях. Стекло защищает ценный экспонат от солнечных лучей, а зрители могут им свободно любоваться.

Тонировка Vario Plus Sky

Vario Plus Sky – это эксклюзивная технология производства смарт-стекла от американской компании AGP. Технология многослойная, которая имеет ряд отличий.

Изменение прозрачности

Стекло Vario Plus Sky на 96% защищает от солнечного света, при этом сохраняется достаточная видимость. Повышена и прочность стекла, оно может выдержать давление в 800Дж. Обычное стекло разбивается при 200Дж. Благодаря многослойной структуре толщина и вес стекла увеличены почти в 1,5 раза. Управление происходит через брелок.
