Грамотная регулировка карбюратора на ваз 2105 своими руками

Виды карбюраторов

Следует сказать, что карбюраторы на ВАЗ существуют всего трех типов. Это карбюраторы Вебер, Солекс и Озон. Все три с успехом применяются на отечественных автомобилях, так как почти все они разрабатывались для этой цели. Исключением является карбюратор типа Вебер. Его история начинается с Италии, а поскольку некоторые российские авто тоже имеют эти корни, итальянский карбюратор как нельзя лучше чувствует себя в них. Создателем является Эдуард Вебер — человек, который подарил миру улучшение динамических показателей авто, а также меньший расход топлива.

Следующим карбюратором является Озон. Главной задачей при его разработке было уменьшение расхода топлива. На данный момент Озон еще можно встретить на многих автомобилях, однако попадаются они все реже. Дело в том, что карбюратор часто ломается. Конечно, назвать его совсем бесполезным нельзя, ведь свою задачу (создать меньший в сравнении с Вебером расход топлива) он выполнил на отлично. А если его правильно настроить, то динамические показатели тоже будут неплохие.

Следующий карбюратор — Солекс 21053 1107010. 21053 1107010 20 — это карбюратор Солекс пятой модификации. Солекс — это французская фирма, которая давно уже перестала выпускать свою продукцию. Ее дело подхватил ДААЗ (Димитровский Автоагрегатный Завод), который делает это и по сей день. Отличие Солекса от Озона минимальное, но существенное. Оно заключается в том, что карбюратор не ломается. При этом его показатели неплохие, их можно улучшить, правильно наладив устройство. Однако процесс настройки карбюратора не самый простой, и именно по этой причине выше упомянут карбюратор Солекс 21053 1107010. Дело в том, что модификация 21053 1107010 20 уже максимально налажена, и от вас требуется просто правильная его установка. В ней, кстати, тоже можно немного подкорректировать характеристики на устройство.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

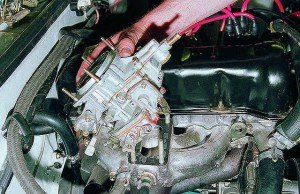

Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

• Система запуска устройства;
• Холостого хода;
• Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
• Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

1. Снимаем крышку с карбюратора.
2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

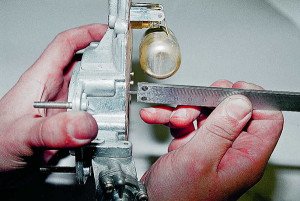

1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки

Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Электрические стеклоподъёмники

Некоторые автовладельцы устанавливают на свои ВАЗ 2104 электрические стеклоподъёмники.

Схема подключения электрических стеклоподъёмников «Форвард» в передние двери ВАЗ 2104 довольно проста

Особенности монтажа таких стеклоподъёмников на ВАЗ 2104 определяется размером и конструкцией окон передних дверей. В отличие от других классических моделей ВАЗ в передних дверях четвёрки (как и у ВАЗ 2105 и 2107) отсутствуют поворотные форточки. Полностью опустившиеся передние стёкла занимают больше пространства внутри корпуса двери.

Видео: монтаж на передние двери ВАЗ 2107 стеклоподъёмников «Форвард»

При выборе электрических стеклоподъёмников следует предусмотреть наличие свободного пространства для установки электромотора и механизма привода.

Видео: установка на ВАЗ 2107 стеклоподъёмников «Гранат»

Таким образом, самостоятельный ремонт электрооборудования ВАЗ 2104 для неискушённого автовладельца обычно ограничивается заменой предохранителей, реле и сигнальных ламп, а также поиском обрыва электропроводки. Сделать это, имея перед глазами схемы подключения электрических приборов, довольно просто.

Переключатели, расположенные на рулевой колонке

Переключатели указателей поворотов находятся под рулевой колонкой, а кнопка аварийной сигнализации — на самой колонке. Мигание указателей поворота с частотой 90±30 раз в минуту обеспечивает реле аварийной сигнализации при напряжении 10,8–15,0 В. При неисправности одного из указателей поворота удваивается частота мигания другого указателя и контрольной лампы.

Схема включения аварийной сигнализации и указателей поворотов: 1 — блок-фары с передними указателями поворота;2 — боковые указатели поворота;3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания;6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;А — к клемме 30 генератора;Б — нумерация штекеров в выключателе аварийной сигнализации;В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту

Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз

Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Проблемы с запуском

Если детали цилиндропоршневой группы мотора в порядке, тогда во впускном коллекторе достаточно разряжения, чтобы доставить порцию смеси в камеры сгорания. Если же пуск затруднен, то нужно проверять карбюратор.

Если холодный мотор заводится и глохнет, проверяют мембрану пускового устройства. Она должна приводить в действие воздушную заслонку в момент запуска. Мембрану меняют. Если двигатель заводится только после нажатия педали газа, то это говорит о недостатке топлива – причины могут быть в неправильной работе воздушной заслонки, а также в отсутствии бензина в поплавковой камере.

Если мотор не заводится на горячую, тогда уровень топлива в карбюраторе очень большой. Для устранения нужна регулировка карбюратора, а именно настройка уровня топлива.

Типы применяемых карбюраторов

Для классических автомобилей ВАЗ разработано всего три типа карбюраторов:

Вебер	Солекс	Озон

Все эти модели узлов успешно используются на классических автомобилях отечественного производства. В виде исключения выступает модель карбюратора именуемая Вебер. История данного устройства берет корни из Италии. Создателем его был Эдуард Вебер – который улучшил динамику автомобилей и позволил тратить меньше топлива. А так как автомобили Российского производства начинают свою историю из той же страны, то данный карбюратор полноценно работает с ними.

Второй применяемый карбюратор называется ОЗОН. При разработке этого устройства пред конструкторами стояла цель – уменьшить расход топлива что, в конце концов, у них получилось. Данный карбюратор и сегодня встречается на классических автомобилях и выдает неплохие показатели экономичности и динамики. Но ввиду низкой надежности узла и частых выходов из строя, его все чаще заменяют на более удачные модификации.

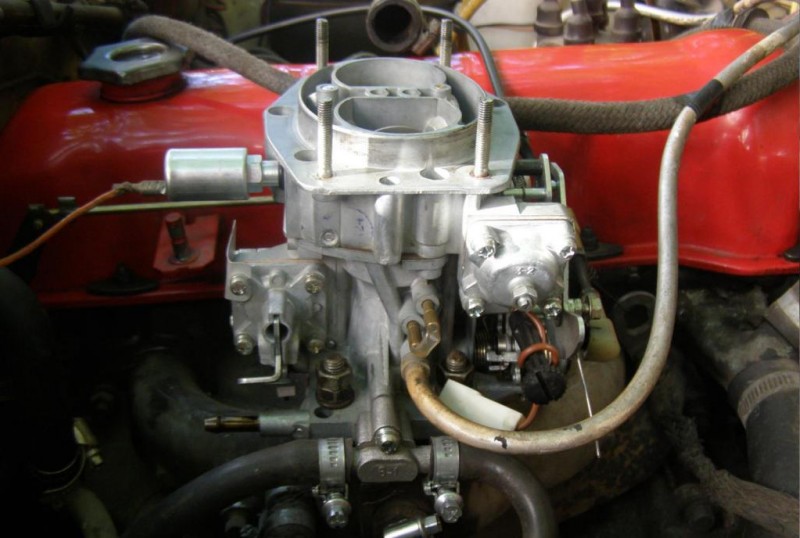

Третий вид карбюратора и самый популярный – это Солекс пятой модификации 21053 1107010 20. Родоначальником изделия стала французская компания давно прекратившая свое существование, но внесшая непомерный вклад в мировое автомобилестроение. Сегодня, по лицензии производителя данный карбюратор выпускает Димитровский Автоагрегатный Завод (ДААЗ). Основным отличием Солекса и Озона является то, что первый не выходит из строя. При этом у Солекса возможно изменить рабочие характеристики путем его калибровки. Модель максимально налажена с завода и от пользователя требуется только правильный монтаж.

Эксплуатация и ремонт устройства

Карбюратор служит для образования горючей смеси посредством соединения впрыскиваемого топлива и воздуха, с целью обеспечить работу двигателя внутреннего сгорания. При этом следует соблюдать правильные пропорции, чтобы обеспечить нормальное сгорание. В случае несоблюдения пропорций образуется переобогощенная смесь вследствие избыточного количества топлива или недостатка воздуха, что приводит к поломкам.

Карбюратор включает в себя систему, поддерживающую необходимый топливный уровень; систему, отвечающую за запуск и прогрев холодного двигателя; систему холостого хода; основную систему дозирования; насос ускорения; эконостатическую систему. Осуществление регулировки холостого хода ВАЗ 2105 следует выполнять исключительно на моторе, который заранее прогревается. Температурное значение жидкости охлаждения должно колебаться в районе 90-95 градусов.

К тому же нужно отрегулировать зазоры на газораспределительные механизмы и открыть воздушную заслонку

Отдельное внимание следует уделить правильности установки угла опережения зажигания. При регулировке карбюратора 2105, прежде всего, устанавливают вращающую частоту коленвала до 700-800

Осуществляется этот процесс посредством винта, регулирующего состав смеси, после чего этим же винтом добиваются концентрации окиси углерода приблизительно 0,05.янв,2 % приведенной к 20°С и 760 мм рт. ст. при вышеуказанном положении винта. После этого с помощью первого винта нужно произвести восстановление вращающей частоты коленвала до 700-800. Посредством второго винта регулирования можно вновь восстановить концентрационное значение углерода в процентном соотношении до 0,05.янв,2.

Затем благодаря резкому нажатию заслоночной приводной педали, а затем ее отжатию, двигатель увеличит вращающую частоту коленвала, а в случае ее уменьшения двигатель заглохнет. В таком случае посредством первого винта следует вновь добиться увеличения вращающей частоты до 750-800 , после чего в отверстие для второго регулировочного винта устанавливают пластмассовую заглушку. После всех этих действий регулировочный процесс 2105 считается завершенным.

Устанавливая на классику ВАЗ 21053 карбюратор, следует помнить,что, в отличие от ВАЗ 2105, 21053 20 имеет несколько бедную вторую камеру. Это объясняется тем, что первая обладает достаточно богатой регулировкой. Ее можно сделать беднее, если установить жиклеры 102-150, но тогда возникнет необходимость в обогащении второй камеры с помощью установки жиклеров 115-135.

Учитывая технические характеристики ВАЗ 2105, конечно же, необходимо и более целесообразно устанавливать карбюратор 2105 Озон, но все же установка карбюратора 21053 20 тоже считается допустимой. С целью повышения мощности двигателя и эффективности карбюратора ВАЗ 2105, на автомобиль обычно устанавливают компрессор.

Компрессор состоит из шкива, ведущей шестерни, ведомой шестерни ротора и внутренней масляной шестерни. Все работы по установке следует осуществлять на остывшем двигателе. После установки компрессор должен иметь минимальное сопротивление движению воздуха. Обычно для этого используют установочный кит-комплект, включающий все необходимые детали. Механический нагнетатель (компрессор) играет важную роль в процессе улучшения качеств автомобиля.

Виды карбюраторов для ВАЗ-2105

Любой карбюратор прежде всего изготавливался, ориентируясь на минимальный расход топлива. Инженеры за все время разработки «пятерки» постоянно проводили эксперименты с разными моделями топливной аппаратуры. В разные годы выпуска на автомобиль могли быть установлены различные модификации карбюраторов. Каждая из них отличалась определенными недостатками и преимуществами. Водители все это выявляли сами в процессе эксплуатации автомобиля.

Поскольку на «пятерку» устанавливались двигатели с разным объемом, то и модификаций карбюраторов было несколько. Так, можно выделить еще одну популярную модель – карбюратор «Солекс» 21053-20. Устроен он аналогично с той лишь разницей, что в него установлены другие жиклеры. Например, топливный жиклер первой камеры главной дозирующей системы здесь под номером 107, а в базовом агрегате – 109.

Есть и другие марки:

1. ДААЗ. Димитровградский агрегатный завод выпускал карбюраторы 2105 на базе лицензии итальянского Weber. Одно из преимуществ карбюраторов ДААЗ – это простое обслуживание и ремонт. Завод изготавливал не только карбюраторы, но и все необходимые элементы для его ремонта или регулировки. При необходимости в магазинах можно приобрести любые комплектующие. Наладка агрегата могла быть выполнена самим водителем. Димитровградские карбюраторы обеспечивали автомобилю высокие динамические характеристики. Новые топливные жиклеры подобраны так, что отклик на педаль газа очень быстрый. Выпускались агрегаты с индексом 10, а также 20. Одним существенным минусом именно данной модификации считается высокий расход топлива. Если водитель двигался в смешанном цикле достаточно динамично, то автомобиль в таком режиме потреблял от 10 до 14 литров топлива на 100 км.
2. «Озон». Модели от «Озон» – это модифицированная версия агрегата от ДААЗ. Отличие этого карбюратора – более продвинутое устройство. Такая модель имеет более высокие экологические показатели, а расход топлива удалось значительно снизить. Существенный минус «Озона» – это пневматический клапан, который необходим для запуска в работу второй камеры. Из-за него у многих возникала масса проблем. Клапан мог работать неадекватно при малейших загрязнениях.

Особенности

На двигатели этого автомобиля устанавливались карбюраторы «Солекс» 21053. Данный номер обязательно указан на табличке, которую можно найти на крышке агрегата. Карбюратор этот двухкамерный – это нужно для правильного и быстрого процесса образования топливной смеси и подачи ее в камеры сгорания.

Чтобы двигатель мог нормально функционировать в самых разных режимах, такая модель карбюратора состоит из трех основных конструктивных элементов: верхней части, средней, а также нижней – карбюратора.

1. Верхняя представляет собой крышку. В ней имеются встроенные штуцеры подачи бензина, а также воздушная заслонка, отверстие с резьбой для жиклера холостого хода, корпус пускового устройства.

2. Средняя часть – это не что иное, как основной корпус карбюратора «Солекс» 21053. Внутри сделаны большие и малые диффузоры, а также камеры. Еще есть у «Солекс» 21053 жиклеры топливные и воздушные.

3. В нижней части имеются поплавковая камера для топлива, а также дроссельные заслонки для подачи топливной смеси в цилиндры и регулировки потока воздуха.

Можно кратко описать принцип действия данного агрегата. Так, бензин через игольчатый клапан попадает в поплавковую камеру карбюратора. Потом под воздействием разряжения бензин через жиклеры подается в первую камеру – она основная. Вторая камера включается при высоких нагрузках. Затем в первой готовится топливная смесь. Проходя через распылители на малых диффузорах, бензин дробится на мелкие частицы, в итоге происходит образование топливной смеси. Если необходимо эксплуатировать двигатель в режиме максимальных или полных нагрузок, задействуется и вторая камера – принцип ее работы аналогичен.

21053-1107010-20 — Карбюратор ВАЗ-21053-20 V=1500 ДААЗ

Карбюратор 21053-1107010-20 Солекс предназначен для установки на двигатели заднеприводных автомобилей ВАЗ 2106, 2103 и ИЖ 2126-030, 2717-030 объемом 1,6 литра (2106). Карбюратор 21053-1107010-20 эмульсионного типа, двухкамерный с последовательным открытием дроссельных заслонок. Имеются поплавковая камера, экономайзер мощностных режимов, эконостат, система блокировки открытия дроссельной заслонки второй камеры. пусковое устройство, ускорительный насос. 21053-1107010-20 Карбюратор ВАЗ-21053 (фирм. упак. LADA) 21053110701020 карбюратор ваз- пекар Поставщик — «ДЗА» ООО г. Димитровград Фирменная упаковка — Лада-Имидж Цена — 5770 р. Узнать точную стоимость доставки почтой

Соединения монтажного блока ВАЗ 2104

Кроме предохранителей, в монтажном блоке расположено шесть реле.

В монтажном блоке расположено шесть реле: Р1 — обогрев заднего стекла; Р2 — очистители и омыватели фар; Р3 — звуковые сигналы; Р4 — вентилятор системы охлаждения двигателя; Р5 — дальний свет фар; Р6 — ближний свет фар

Кроме этого, на рисунке:

1. цифры под буквой А соответствуют номеру штекера в колодках монтажного блока;
2. цифры рядом с буквой Ш обозначают номер колодки и номер штекера;
3. штекеры колодок без цветной маркировки помечены коричневым.

Видео: ремонт блока предохранителей классических моделей ВАЗ

При замене предохранителей и ремонте монтажного блока необходимо:

1. отключить минусовую клемму аккумулятора при выключенном зажигании;
2. при замене предохранителя выявить причину его перегорания;
3. не использовать предохранители увеличенного номинала во избежание выгорания соответствующих дорожек платы.

Статьи о товаре

Эксплуатация карбюраторов

Карбюраторный двигатель отличается от инжекторного не только устройством, но и особенностями работы. В этой статье рассказано о том, что необходимо учесть при эксплуатации двигателя с карбюратором, как его обслуживать, как производить основные регулировки и с какими неполадками чаще всего встречаются владельцы машин с карбюраторными моторами.
си с концентрацией примерно 10:1. Это достигается уменьшением подачи воздуха с помощью установленной в карбюраторе воздушной заслонки. Обычно управление заслонкой производится вручную с помощью специальной ручки — так называемого «подсоса». Также бывают карбюраторы с полуавтоматической и автоматической системой управления воздушной заслонкой.

В общем случае порядок действий при холодном пуске отечественного карбюраторного двигателя следующий:

Полностью вытянуть рукоятку «подсоса», то есть закрыть воздушную заслонку;

Запустить двигатель, не нажимая на педаль газа (во избежание переобогащения смеси);

После прогрева двигателя и выхода на стабильный режим работы вернуть рукоятку «подсоса» в начальное положение (утопить).

Большинство современных карбюраторов оснащено полуавтоматической системой управления, которая открывает заслонку по мере прогрева двигателя, поэтому водителю достаточно только вытянуть рукоятку «подсоса» и запустить двиг

Карбюратор: как создать питательную смесь для двигателя

Несмотря на распространение инжекторных систем подачи топлива, на российских дорогах все еще много автомобилей с карбюраторными двигателями, и с этим нужно считаться. О том, что такое карбюратор, зачем он нужен в автомобиле, какое имеет устройство и на каких принципах основана его работа, читайте в этой статье.
ю газа — изменением положения дроссельной заслонки можно изменять количество поступающей в цилиндры топливно-воздушной смеси.

Как производится подача воздуха в карбюратор и смешивание воздуха с топливом? Очень просто: за счет разрежения, созданного опускающимися в цилиндрах поршнями. Из-за понижения давления воздух засасывается в смесительную камеру, еще большее понижение давления воздуха происходит в диффузоре (так как площадь потока воздуха в нем в несколько раз меньше площади потока в камере) — именно это низкое давление заставляет топливо самотеком вытекать из распылителя. А благодаря особой форме распылителя и высокой скорости потока воздуха топливо дробится на микроскопические капли и смешивается с воздухом — так на выходе из диффузора образуется топливно-воздушная смесь с заданными характеристиками.

В современных карбюраторах топливо уже в распылителе смешивается с воздухом до состояния эмульсии — это происходит за счет подачи воздуха в распылитель че

Все статьи

Артикул: 21053-1107010-20 , артикулы доп.: 21053110701020, 2105-1107010

Код для заказа: 036609

• С этим товаром покупают
• показать еще

Карбюратор «Солекс» ДААЗ 21053-1107010-20

• Двигатель: ВАЗ-2103, 2106
• Vh, см 3 : 1500, 1600

Применяемость: ИЖ, ВАЗ-2103, 2106

Использована информация: ДААЗ

Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/karbyurator_i_vozdushnyiy_filtr-93/#part2203″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

Легковые автомобили / ВАЗ / ВАЗ-21033 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/karbyurator_i_vozdushnyiy_filtr-65/#part10410″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/karbyurator_i_vozdushnyiy_filtr-65/#part10406″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/korpus_karbyuratora-68/#part10000801″>КарбюраторСистема питания / Корпус карбюратора

Легковые автомобили / ВАЗ / ВАЗ-21054 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/karbyurator_i_vozdushnyiy_filtr-72/#part17009″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/karbyurator_i_vozdushnyiy_filtr-72/#part17010″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/karbyurator_i_vozdushnyiy_filtr-72/#part17011″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/karbyurator_i_vozdushnyiy_filtr-72/#part17012″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

Легковые автомобили / ВАЗ / ВАЗ-21072 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/karbyurator-94/#part23897″>КарбюраторСистема питания / Карбюратор

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/karbyurator-94/#part23896″>КарбюраторСистема питания / Карбюратор

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/karbyurator_i_vozdushnyiy_filtr-93/#part6687″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

Легковые автомобили / ВАЗ / ВАЗ-21044 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/karbyurator_i_vozdushnyiy_filtr-72/#part13906″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/karbyurator_i_vozdushnyiy_filtr-72/#part13903″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/karbyurator_i_vozdushnyiy_filtr-72/#part13904″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/karbyurator_i_vozdushnyiy_filtr-72/#part13905″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

Легковые автомобили / ВАЗ / ВАЗ-21211 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2121-13/karbyurator_i_vozdushnyiy_filtr-63/#part58832″>КарбюраторСистема питания / Карбюратор и воздушный фильтр

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

Карбюратор и инжектор — их определения, принцип действия, отличия, сильные и слабые стороны. Что и когда лучше? Общепринятая классификация инжекторов и карбюраторов. Полезные советы по обслуживанию и эксплуатации инжекторных и карбюраторных систем, а также много другой полезной информации.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

• мотор, работая вхолостую, испытывает провалы;
• водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
• двигатель работает с рывками (особенно это заметно на высоких скоростях);
• планомерно увеличивается расход топлива;
• трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

1. Снять карбюратор с машины.
2. Разобрать устройство на детали.
3. Промыть механизмы, прочистить жиклёры.
4. Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта
