Соленоид

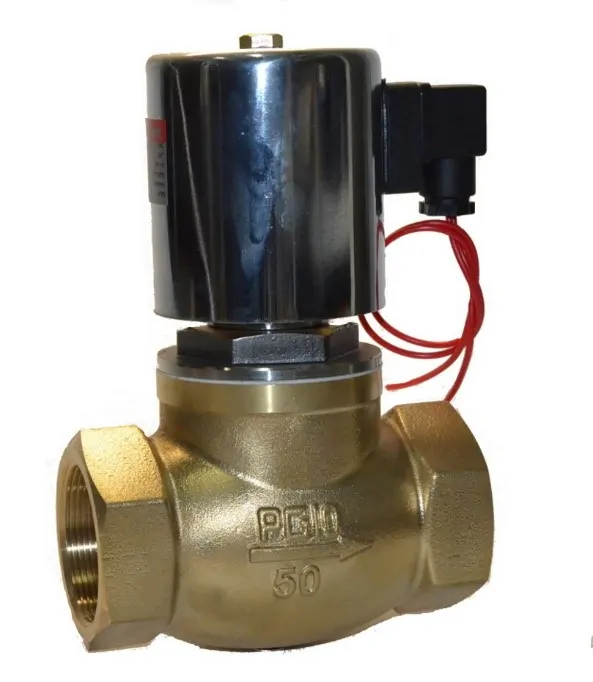

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

• Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
• Снижать трудозатраты на управление технологическими процессами.
• Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
• Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Как сделать игрушку автомашину с соленоидным двигателем

Как сделать автомобиль с соленоидным двигателем

Возможно, вы видели много видео о создании автомобиля с электромагнитным двигателем в Интернете. На YouTube есть сотни таких видео. Но этот проект совершенно другой. Мы разработали его так, как работают автомобильные двигатели.

 Вы можете увидеть много компонентов, похожих на те, что в двигателе внутреннего сгорания. Вы можете видеть поршни, шатун, кривошип, коленчатый вал, цилиндр, головку цилиндров, маховик и т. Д.

Двигатель с микросхемой работает от взрыва топлива внутри цилиндра, тогда как в соленоидном двигателе движущей силой является электромагнетизм.

Соленоид – это тип электромагнита, когда целью является создание контролируемого магнитного поля. Если вместо этого целью соленоида является предотвращение изменений электрического тока, соленоид можно более конкретно классифицировать как индуктор, а не электромагнит.

 В технике этот термин может также относиться к множеству преобразовательных устройств, которые преобразуют энергию в линейное движение.

 Термин также часто используется для обозначения соленоидного клапана, который представляет собой интегрированное устройство, содержащее электромеханический соленоид, который приводит в действие пневматический или гидравлический клапан, или соленоидный переключатель, который является реле определенного типа.

внутри которого используется электромеханический соленоид для управления электрическим выключателем; например, соленоид автомобильного стартера или линейный соленоид, который является электромеханическим соленоидом. Также существуют электромагнитные болты, тип электронно-механического запирающего механизма.

Вещи, необходимые для создания автомобиля с электромагнитным двигателем

1. Лист ACP или лист волокна – мелкие кусочки
2. Волокна более глубокие части
3. Вилки Fisher
4. Винты 1,5 ”-2сnos, 3/4” -4сnos
5. Магнитный провод или изолированный медный провод – 26 калибров – 30 метров
6. Шприц-2сnos
7. медная проволока или GI стержень – Guage 12-30 см
8. Медная проволока- Guage 18-30ссм
9. Цилиндрические магниты
10. Деревянное колесо
11. 9-вольтовая батарея 2

Как сделать соленоид Enginen Car

Шаг 1: Изготовление соленоидного цилиндра

• Прежде всего, нарежьте две одинаковые части ACP или лист волокна.
• И отметьте диаметр шприца на листе. Затем удалите ненужную часть.
• Теперь отрежьте 2 дюйма от цилиндрической части шприца. Зафиксируйте часть шприца на листе.
• Теперь настало время намотать медный провод 26 калибра на шприц.
• Ветер магнитный провод плотно. Минимум поворотов 60, максимум: максимально.
• Чем больше вы накручиваете магнитную проволоку, ваш двигатель будет работать быстрее и мощнее
• Сделайте необходимые отверстия. Смотреть видео.

Шаг 2: Изготовление поршня

Электроника для самодельщиков в китайском магазине.

Поршень состоит из трех частей. Головка поршня, шатун и кривошип.
Мы использовали цилиндрический магнит в качестве головки поршня,
устройство для крепления волоконного винта в качестве шатуна,
маленький кусочек еще глубже как рукоятка.
Шатун играет важную роль в легкой передаче мощности на коленчатый вал.
Я сделал это гибким. Обратите внимание.
Смотреть видео для более подробной информации

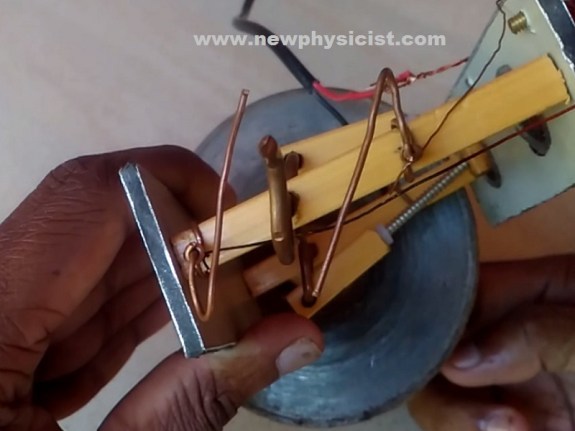

Шаг 3: Изготовление коленчатого вала

• Купите медный провод 12 или GI стержень из магазина оборудования
• Согните его, как показано на рисунке

Шаг 4: Сделать

• Используйте медный провод 18 калибра, чтобы установить компоновку и разрыв.
• Смотреть видео Еще раз, чтобы узнать, как его установить.
• Затем тщательно соберите каждый компонент.
• Подсоедините маховик к одному концу коленчатого вала.
• В качестве источника питания используйте старый адаптер переменного тока для ноутбука.
• Подключите выводы к контактам скольжения, как показано на видео.
• Это все.

Иметь ввиду

Будьте осторожны при использовании высокоэффективного клея, при подключении адаптера к двигателю, при использовании дрели, угловой шлифовальной машины и т. Д.

Ваш соленоидный двигатель готов!

Давайте сделаем Ваш собственный автомобиль с соленоидным двигателем сегодня. Сейчас самое время оценить мой проект. Вам понравился этот проект? Если да, поделитесь им с друзьями. Прокомментируйте свои сомнения и мнения. Предложите мне, если какие-либо изменения. Спасибо что прочитали Как сделать соленоидный двигатель автомобиля.

Сейчас самое время подключить ваш двигатель к раме. Смотреть видео. Подключите шины. Подключите аккумулятор к шине двигателя. Это все.www.newphysicist.com

Как проверить работоспособность

Проводник, имеющий форму спирали, в котором возникает магнитное поле, называется соленоидом. Применяется в автомобилях и предназначен для переключения датчиков и клапанов на расстоянии. Таким образом, если клапан или какой-либо датчик перестал функционировать, то, прежде всего, проверке подвергают соленоид.

Для проверки потребуется следующее:

• компрессор;
• оборудование для диагностики;
• различные инструменты – отвертки, ключи и другие.

Для проверки соленоида его необходимо переключить в режим “омметра”. Отыскать соленоид в автомобиле можно посредством технической документации, которая идет с каждым транспортным средством. Соленоид должен быть подключен к бортовому компьютеру

Обратить внимание и на то, в каком состоянии находится клапан. Он может быть закрытым или открытым

Следующим этапом следует проверка электрического сопротивления соленоида. В работе потребуется применить омметр, который следует подключить к клеммам компонента. О том, каким сопротивлением должен обладать соленоид в горячем и холодном состоянии, указано в технической документации. Проверить контур компонента на замыкание. Необходимо каждый контакт через корпус автомобиля замкнуть. В течение долгого периода эксплуатации в соленоиде скапливается большое количество загрязняющих компонентов. По возможности следует промыть соленоид в бензине. Возможно, что приходится иметь дело с неразборным компонентом. Тогда придется заменить старый соленоид на новый, и можно быть уверенным в том, что проблема устранена.
Соленоид является источником мощного магнитного поля. В результате этого внутри скапливается большое количество металлических микрочастиц. Они оседают на стенках каналов и вскоре начинают препятствовать нормальной работе клапана. Подвижные части работают с перебоями. Удалять металлические микрочастицы можно посредством компрессора. Высокое давление воздуха удалит весь мусор, скопившийся за несколько лет или месяцев эксплуатации

Не забыть обратить внимание на то, в каком состоянии должен находиться клапан в обычном состоянии.
Если соленоид закрыт в нормальном положении, то выполнить простой тест. Отключить устройство от источника питания

После этого направить струю воздуха, которая должна задерживаться внутри, а не выходить через выходной канал. Подать напряжение на соленоид. В данной ситуации воздушная струя должна начать выходить через выходной канал. Если условия выполняются, то можно сказать, что компонент находится в пригодном состоянии.
С иной ситуацией придется столкнуться в случае с нормально открытым соленоидом. Как только компонент был обесточен, воздух должен начать выходить через выходной клапан. При подаче тока канал запирается, и воздух остается внутри.

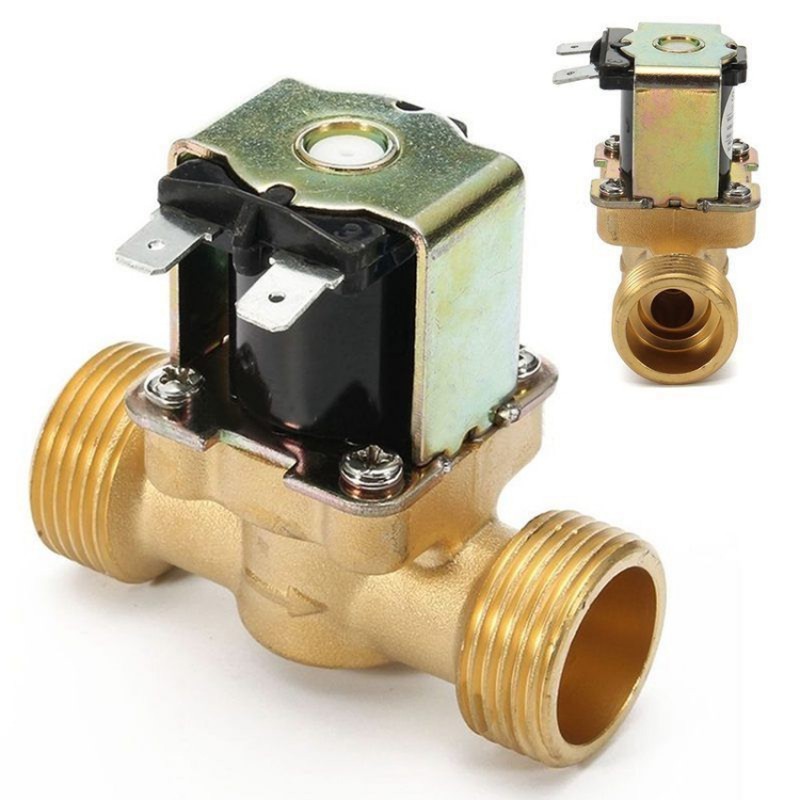

Электромагнитный клапан.

Наличие короткого замыкания становится причиной низкого сопротивления. Его можно измерить и для этого необходимо отыскать электродвижущую силу, а также ее внутреннее сопротивление. На основании полученных сведений выполнить требуемые расчеты. Для расчета короткого замыкания потребуется лишь тестер.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

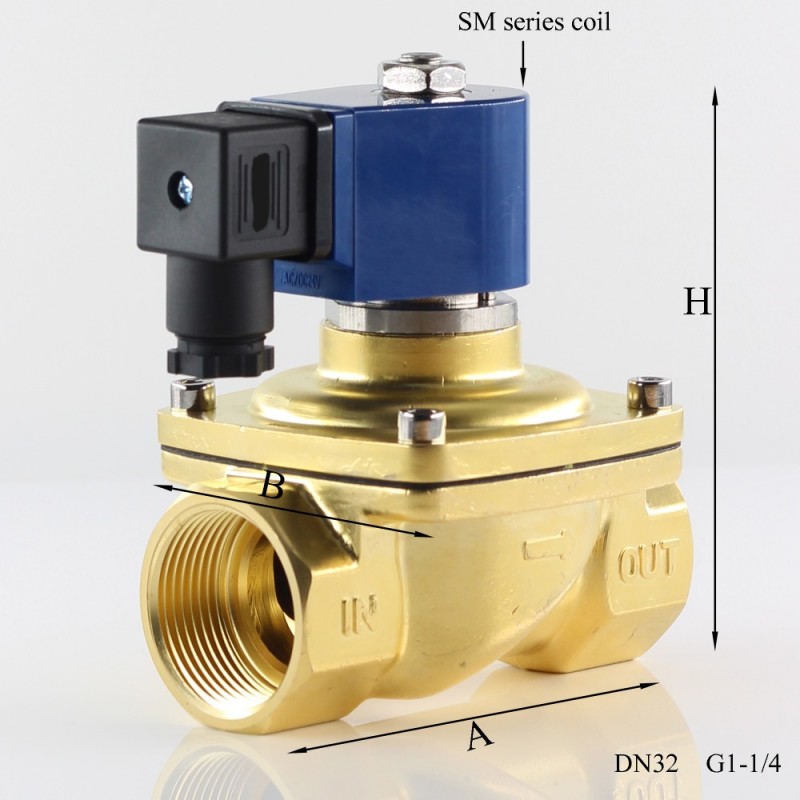

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Оценка конечного прерывистого соленоида

В случае, когда радиус намного больше длины соленоида, плотность магнитного потока через центр соленоида (в направлении z , параллельно длине соленоида, где катушка центрирована при z = 0) может можно оценить как магнитную индукцию одиночной круглой проводящей петли:

Bzзнак равноμяNр22(р2+z2)32{\ displaystyle B_ {z} = {\ frac {\ mu _ {0} INR ^ {2}} {2 (R ^ {2} + z ^ {2}) ^ {\ frac {3} {2}} }}}

Для случаев, когда радиус невелик по сравнению с длиной, эта оценка может быть дополнительно уточнена путем суммирования ее по количеству N витков / витков проволоки в различных положениях вдоль z .

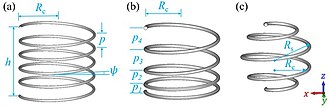

Примеры нестандартных соленоидов (а) редкий соленоид, (б) соленоид с изменяемым шагом, (в) нецилиндрический соленоид

Принцип работы соленоида

Самая примитивная конструкция соленоида представляет собой катушку, создающую магнитное поле. Устройства, которые мы называем соленоидами, состоят из катушки и движущегося сердечника из железа или другого материала. При подаче тока в катушку сердечник втягивается и приводит в движение механический объект, соединенный с сердечником. Простой соленоид показан ниже:

Для приведения в движение сердечника на катушку подается напряжение. Поскольку индуктивное сопротивление катушки довольно велико для ускорения процессов срабатывания на катушку подают повышенное напряжение. Втягивающая сила сердечника пропорциональна току.

Для удержания механического устройства в активной зоне необходим гораздо меньший ток. Если ток в катушке после доведения механического устройства до конечной точки не уменьшить, то это вызовет значительно больший нагрев соленоида.

Для решения этой проблемы можно использовать  драйвер постоянного тока. Ток можно контролировать по времени для обеспечения минимальных тепловых потерь при максимально необходимом удерживающем моменте.

Типы соленоидов для АКПП

Электромагнитные клапаны для АКПП более раннего производства были устроены по типу on-off. Они имели упрощенную конструкцию, использовались с целью открыть-закрыть каналы, пропускающие рабочую жидкость гидравлической системы. Изделия нового поколения – соленоидыVOILVO с сердечниками усложненной конструкции оборудованы встроенным металлическим клапаном шарикового типа. Данное изобретение не обрело популярности, т. к. они сложны в исполнении и часто ломаются.

Трехканальные электромагнитные клапаны

Трехканальные соленоиды АКПП предназначены для регулировки давления в гидросистеме и подачи масла на подвижные агрегаты. Их конструкция характеризуется повышенной долговечностью и надежностью. Модернизированные электромагнитные клапаны изготавливаются в виде многоканальных соленоидов (от трех до пяти каналов) могут управлять несколькими клапанами плиты. Благодаря упрощенной конструкции, надежность соленоидов существенно возросла, срок использования гидроблоков в целом также заметно увеличился.

Интеллектуальные соленоиды

Особой популярностью среди автопроизводителей пользуются интеллектуальные соленоиды, способные управлять всеми функциями гидравлической клапанной системы. Соленоиды-регуляторы работают по принципу вентиля. Они не просто работают на «открыть/закрыть канал», теперь просвет увеличивается или уменьшается на заданную величину, что позволяет дозировать количество поступающей смазки. Степень раствора сечения зависит от величины импульсного тока, поступающего с центрального бортового компьютера на магнитную сердцевину электрического клапана.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Описание и принцип работы соленоида

Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов. Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение. Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Виды соленоидов представлены на рисунке ниже.

Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку. Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид.

Соленоид и сфера применения

Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания. Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности. Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода.

Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита. Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.

Простые драйверы для соленоидов

Самый простой способ управлять соленоидом — включить и выключить ток.

Это часто делается с помощью переключателя MOSFET с низкой стороны и токового защитного диода (рисунок ниже).

В этой схеме ток ограничен только напряжением питания и постоянным сопротивлением соленоида.

Электромеханические характеристики простого привода соленоида ограничены. Поскольку полное напряжение и ток применяются в течение 100% времени, ток втягивания ограничивается постоянной мощностью рассеяния соленоида. Большая индуктивность катушки ограничивает скорость нарастания тока при включении соленоида.

Соленоидный двигатель своими руками

Лучшим материалом для катушек считается текстолит или древесина твердых пород. Для намотки используется провод ПЭЛ-1 диаметром 0,2-0,3 мм. Наматывание выполняется в количестве 8-10 тыс. витков, обеспечивая сопротивление каждой катушки в пределах 200-400 Ом. После намотки каждых 500 витков делаются тонкие бумажные прокладки и так до окончательного заполнения каркаса.

Для изготовления плунжера применяется мягкая сталь. Шатуны могут быть изготовлены из велосипедных спиц. Верхнюю головку нужно делать в виде небольшого кольцеобразного ушка с необходимым внутренним диаметром. Нижняя головка оборудуется специальным захватом для крепления на шейке коленчатого вала. Он изготавливается из двух жестяных полосок и представляет собой вилку, которая надевается на шейку кривошипа. Окончательное крепление вилки осуществляется медной проволокой, продеваемой через отверстия. Шатунная вилка надевается на втулку, выполненную из медной, бронзовой или латунной трубки.

Коленчатый вал делается из металлического стержня. Его кривошипы располагаются под углом 120 градусов относительно друг друга. На одной стороне коленчатого вала закрепляется распределитель тока, а на другой – маховик в виде шкива с канавкой под приводной ремень.

Для изготовления распределителя тока можно использовать латунное кольцо или отрезок трубки подходящего диаметра. Получается одно целое кольцо и три полукольца, расположенные по отношению друг к другу со сдвигом на 120 градусов. Щетки делаются из пружинных пластинок или слегка расклепанной стальной проволоки.

Крепление втулки распределителя тока производится на текстолитовый валик, надеваемый на один из концов коленчатого вала. Все крепления осуществляются с помощью клея БФ и шпонок, изготавливаемых из тонкой проволоки или иголок. Установка распределителя выполняется таким образом, чтобы включение первой катушки происходило при нахождении плунжера в самом нижнем положении. Если провода, идущие от катушек на щетки, поменять местами, то вращение вала будет происходить в обратном направлении.

Установка катушек производится в вертикальном положении. Они закрепляются разными способами, например, деревянными планками, в которых предусмотрены углубления под корпуса катушек. По краям крепятся боковины из фанеры или листового металла, в которых предусмотрены места под установку подшипников под коленчатый вал или латунных втулок. При наличии металлических боковин, крепление втулок или подшипников производится методом пайки. Подшипники рекомендуется устанавливать и в средней части коленчатого вала. С этой целью предусматриваются специальные жестяные или деревянные стойки.

Во избежание сдвига коленчатого вала в ту или иную сторону на его концы рекомендуется припаять кольца из медной проволоки, на расстоянии примерно 0,5 мм от подшипников. Сам двигатель должен быть защищен жестяным или фанерным кожухом. Расчеты двигателя выполняются исходя из переменного электрического тока, напряжением 220 вольт. В случае необходимости устройство может функционировать и при постоянном токе. Если же сетевое напряжение составляет всего 127 вольт, количество витков катушки следует снизить на 4-5 тысяч витков, а сечение провода уменьшить до 0,4 мм. При условии правильной сборки, мощность соленоидного двигателя составит в среднем 30-50 Вт.

Какие бывают

Существует несколько распространенных классификаций. В основе первой лежат пропорциональные показатели ходов и их количество. Виды:

Запорный;

Рис 4. Запорный

• Распределяющий;
• Переключающий.

Рис 5. Переключащий

Второй тип классификации зависит от того, каким образом располагается механизм и клапаны:

• Бистабильный;
• Нормально открытый (если подается напряжение, автоматически закрываются);
• Нормально закрытый (в рабочем состоянии закрыты и открываются после подачи напряжения).

БС (бистабильный) получил наибольшую популярность, поскольку управляется с помощью электрического импульса, передача которого происходит через пульт. С его помощью определяется положение устройства: закрытое или открытое.

В зависимости от используемого материала для уплотнителей и мембраны выделяют:

• EPDM;
• FKM;
• NBR;
• PTFE;
• TEFLON;
• VMQ.

Они отличаются высокими показателями эластичности с применением редких технологий для изготовления и химических составов. Последние модели содержат в составе резину и силикон. Благодаря усовершенствованному составу выносливость увеличивается до 250 градусов.

В зависимости от выдерживаемого напряжения клапаны можно разделить:

• С переменным током AC;
• С постоянным током AD.

Каждый вид допускает погрешность +10%. Последний разработанный стандарт имеет обозначение IP65. По классификации можно обозначить:

1. Пилотные (воздействие не осуществляется напрямую).

Рис 6. Пилотный

1. Действуют напрямую.

Рис 7. Прямой

Такие вентили воздействуют при наличии минимального давления либо при его отсутствии. Как правило, используется для реализации бытовых нужд, ресиверов накопительных или сливных. В пилотном варианте есть автоматический элемент управления. Механизм срабатывает при минимальном различии в показателях давления.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП

Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность

https://youtube.com/watch?v=EWoqqM3_JZU

https://youtube.com/watch?v=EWoqqM3_JZU

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!
