Тормозной супорт: что это такое, как работает, как выглядит

Принцип работы

Это достаточно простая система, ничего сложного в ней нет. Используется практически на всех легковых автомобилях, то есть конструкция похожая, изменения минимальны. Основана на гидравлическом давлении.

После того как вы нажали на педаль тормоза, специальный поршень в главном тормозном цилиндре начинает давить тормозную жидкость. Она в свою очередь по трубкам и позже по шлангам начинает идти к тормозному суппорту.

В суппорте есть поршень, от давления, он начинает выходить вперед. С одной стороны поршня устанавливается одна тормозная колодка и давит на одну сторону диска, с другой стороны другая, она просто крепится на суппорт не подвижно. Таким образом, диск зажимается колодками, они трутся об него и останавливают. Диск же в свою очередь, жестко связан с колесом автомобиля, таким образом, «гасится» скорость всего авто. Нужно отметить, что при таком контакте выделяется достаточно много тепла, поэтому зачастую некачественные колодки скрипят, они просто не могут противостоять возросшей температуре.

Суппорта бывают как минимальной конструкции, так и достаточно большими, чтобы вместить широкие или длинные тормозные колодки. Как правило, устанавливается на ступицу именно такое строение применяется практически у всех современных автомобилей.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным

Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

Неисправности и ремонт тормозных суппортов

Так как тормозная система автомобиля принимает на себя большую нагрузку при замедлении транспортного средства (чтобы увеличить рабочий ресурс тормозов и избежать нештатных ситуаций, опытные водители используют метод торможения двигателем), некоторые детали нуждаются в замене. Но помимо планового обслуживания тормозов система может давать сбой.

Вот распространенные неисправности, их причины и варианты решений:

Выполняя ремонт суппорта, важно правильно подобрать ремкомплект, соответствующий модели механизма. Большинство проблем с тормозным суппортом появляются из-за вышедших из строя пыльников, уплотнителей и направляющих

В зависимости от модели автомобиля и применяемых в тормозной системе суппортов ресурс данной детали может составлять около 200 тысяч километров пробега. Однако это относительная цифра, так как на нее в первую очередь влияет манера езды водителя и качество материалов.

Чтобы отремонтировать суппорт, его нужно полностью снять и почистить. Далее прочищаются все каналы и меняются пыльники и уплотнители

Особенной осторожности требует задний суппорт, связанный с ручником. Нередко мастера на СТО неправильно собирают стояночную систему, что ускоряет износ некоторых ее деталей

Если суппорт сильно поврежден коррозией, ремонтировать его нет смысла

Помимо планового обслуживания на тормозную систему нужно обратить внимание, если наблюдаются перечисленные в таблице проблемы, а также если гремят или стучат суппорта

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока  промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

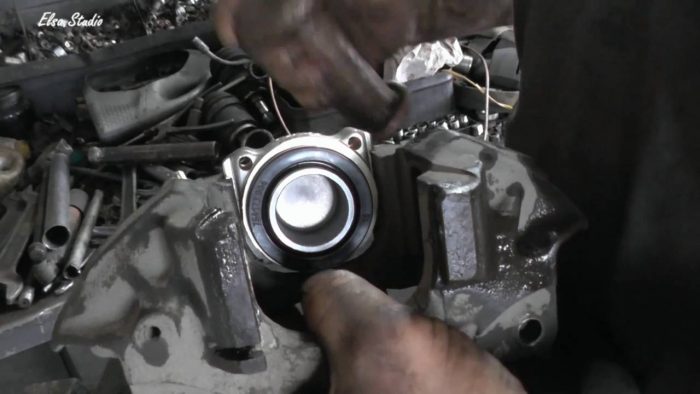

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

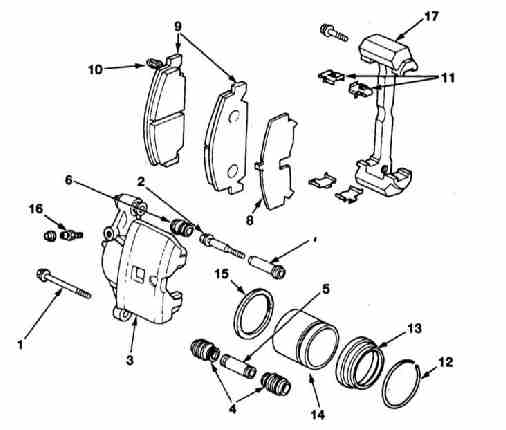

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

• Уплотнение тормозного цилиндра;
• Пыльник тормозного поршня;
• Пыльники направляющих;
• Уплотнения направляющих;
• Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

Суппорт фиксированной конструкции

Суппорта такого типа хронологически появились раньше, чем его современная альтернатива. Он состоит из корпуса, изготовленного из металла, и расположенных симметрично с 2 сторон от тормозного диска цилиндров. Его корпус закреплен на задней подвеске или на кулаке передней очень жестко.

Во время нажатия на тормоз колодки прижимаются к диску с двух сторон одновременно. Когда колодки разведены, они удерживаются на своих местах пружинами особой формы. Для того чтобы обеспечить одновременное срабатывание поршней тормозная жидкость подается одновременно по разветвленной системе трубок во все цилиндры.

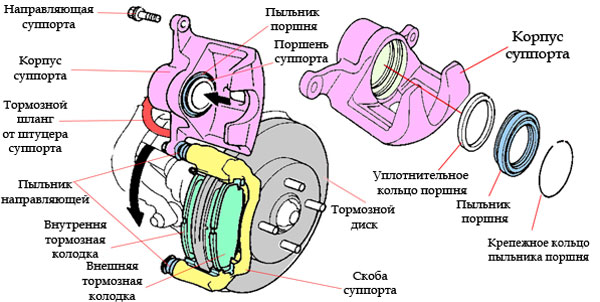

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70-80 процентов диски — из-за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Обслуживание

Суппорта сильно нагреваются и работают в агрессивных условиях, именно эти факторы влияют на детали разрушающим образом. Китайские аналоги вообще разрушаются от высокой температуры. Профессионалы рекомендуют устанавливать на автомобиль либо запчасти от известных брендов, либо оригиналы. На тормозах нельзя экономить.

Признаки неисправности:

• скрип тормозов;
• блокировка тормоза;
• отклонение курса автомобиля при торможении;
• изменение жесткости педали тормоза.

Важная деталь, от которой зависит срок службы деталей – пыльник. Пыльник защищает элементы конструкции, в частности поверхность поршня и сальник, от попадания пыли и грязи. Если пыльник порвался, внутрь моментально забивается грязь, песок, детали ржавеют, вымывается или высыхает смазка, герметичность сальника нарушается и образуется течь. Работа поршня на сухую приводит к плачевным последствиям: эффективность торможения значительно снижается, либо оно становится невозможным, поршень блокируется и колесо заклинивает.

Закисание поршня происходит, при долгом использовании изношенной тормозной колодки. Недостаточная толщина накладки приводит к тому, что поршень сильно выдвигается, и на его боковой поверхности образуются отложения, которые мешают ему вернуться в начальное положение. Если на такой суппорт установить новые колодки, то возникнут следующие проблемы:

• быстрый износ колодки;
• выход из строя диска;
• неравномерный износ колодок;
• скрип, вызванный перегревом трущихся деталей;
• биение руля, появляющееся из-за постоянного давления на вращающийся диск. Особенно сильно проявляется при торможении на высоких скоростях.

Биение руля при торможении Шум в узле можно заметить через некоторое время после установки новых деталей. Причины:

• особенности конструкции узла;
• некачественные детали.

Чтобы устранить этот недостаток дополнительно устанавливают пружины.

Коррозия внутренней поверхности поршня возникает из-за пренебрежения сроками замены тормозной жидкости. Она способна впитывать воду даже из воздуха. поэтому со временем даже части, которые соприкасаются только с тормозной жидкостью, подвергаются воздействию воды и начинают коррозировать.

Чтобы суппорт служил долго, необходимо своевременно менять смазку. Это действие обеспечит надежную работу поршня и безопасность эксплуатации автомобиля.

Для суппортов нельзя использовать обычную смазку типа графитной смазки или «Литола». Она быстро засохнет даже при целом пыльнике. Главное требование к смазке– устойчивость к перепадам температуры. Продается специализированная смазка в упаковках по 45 г. Этого достаточно для разового обслуживания.

Регулировки

Любая пара направляющих работает при оптимально достаточной величине зазора между ними. Превышение этой величины понижает жёсткость сопряжений, отрицательно влияет на качество и точность обработки.

Жёсткость поворотного резцедержателя обеспечивается винтовым зажимом и фиксирующим устройством совместно. Если силы фиксирующего устройства недостаточно, возникает опасность разрушения этого ответственного узла от осевых или радиальных нагрузок.

Износ трущихся поверхностей суппортов и станин неравномерен и достигает, порой, сотых и даже десятых долей миллиметра. По этой причине невозможно установить одинаковые зазоры на всех рабочих поверхностях. Винты привода салазок изнашиваются также неравномерно.

Для сохранения рабочего диапазона салазок, регулировку зазоров производят с установкой каретки в место с минимальным износом. Направляющие станины интенсивно изнашиваются ближе к передней бабке. Наибольший износ поперечных салазок в середине их рабочего диапазона. Направляющие верхних салазок износу подвержены меньше, поскольку не так часто бывают в работе.

Как установить новый тормозной суппорт

Очистите тормозной узел с помощью очистителя деталей и удалите ржавчину с узла, особенно тех частей на монтажном кронштейне, которые соприкасаются с суппортом

Это очень важно для скользящих суппортов, которые обеспечивают углубления для скольжение. Ржавчина может привести к зависанию и заклиниванию нового во время работы

Используйте проволочную щетку или вращающуюся щетку и дрель, чтобы удалить ржавчину с поверхности колеса в сборе и кронштейна.
Перед установкой нового внимательно прочитайте прилагаемые к нему инструкции. Ваш может поставляться с уже нанесенной специальной смазкой или в небольшой упаковке, которую необходимо нанести. Обязательно используйте эту смазку, следуя инструкциям производителя.
Перенесите тормозные колодки на новый тормозной суппорт или подготовьте их к монтажному кронштейну, в зависимости от конкретной модели. Если возможно, замените крепежные детали, такие как пружины, зажимы и зажимы против хрипов.
В новом суппорте поршень должен быть полностью втянут и готов к установке. Если нет, вы можете использовать С-образный зажим для медленного втягивания поршня в его отверстие при работе на переднем суппорте. Поместите зажим на суппорт и поместите внутреннюю прокладку на поршень. Поверните большой винт зажима, чтобы задвинуть внутреннюю прокладку, чтобы втянуть поршень. На задних суппортах вам, вероятно, понадобится специальный втягивающий инструмент, который вы можете взять в своем местном магазине автозапчастей. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
На некоторых моделях необходимо нанести слой высокотемпературной смазки на поворотный кулак, где он соприкасается с суппортом.
Когда все будет готово, установите его на место. Добавьте слой силиконовой смазки к крепежным болтам (штифтам) и к изоляторам (где необходимо вставить болты), если у вас один поршневой суппорт, а монтажные болты допускают движение суппорта. Затем вручную установите болты крепления суппорта и затяните болты до рекомендованного производителем крутящего момента, используя динамометрический ключ. Вы можете найти рекомендуемый крутящий момент в руководстве по ремонту (или послепродажном руководстве) для конкретной марки и модели автомобиля.
Удалите винт прокачки с помощью гаечного ключа. Нанесите тефлоновую ленту на резьбу винта (примерно на три оборота) и снова установите винт. Сначала закрутите винт рукой, а затем плотно затяните винт с помощью линейного ключа. Не затягивайте винт полностью до тех пор, пока вы не прокачаете суппорт позже.
Когда все будет готово, отсоедините тормозной шланг от старого и подсоедините шланг к новому. Затяните болт настолько, чтобы предотвратить утечку тормозной жидкости.
Используйте тряпку, чтобы вытереть любую жидкость, которую вы могли пролить во время переноса тормозного шланга.
Снимите пластиковый лист с главного тормозного цилиндра.
Удалить воздух из тормозной магистрали. Если у вас нет помощника, чтобы помочь вам прокачать тормоза, вы можете сделать это самостоятельно, используя ручной вакуумный насос, примерно за одну минуту. В противном случае выполните действия, описанные в следующем разделе.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок

Следовательно, именно суппорт тормозной является важнейшим компонентом.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

 Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла  сервисер повредит корпус

Восстанавливать его не стоит.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

• уводом машины в сторону при торможении – неисправен один из суппортов;
• ростом усилия на педали при той же интенсивности замедления;
• подрагиванием педали в процессе торможения;
• увеличением свободного хода педали до момента начала ощутимого замедления;
• рывками машины до остановки;
• подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
• потёками тормозной жидкости;
• неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

1. Сравнения эффективности торможения всех колес.
2. Визуального осмотра суппорта.

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Заклинило передний суппорт

Если заклинил передний тормозной суппорт, то это часто происходит из-за агрессивной манеры ездить. Объяснить такое можно конструктивным отличием современных авто, где тормоза быстрее срабатывают спереди. Поэтому нагрузка сюда ложится неимоверная. Многие автомобили оснащаются регулятором давления или «колдуном». Во время резкого торможения он закрывает доступ жидкости, но только к задней оси. Передняя же ось продолжает работать и греться.

Однако если задний суппорт оснащается системой ручника, что предусмотрена на некоторых модификациях, здесь также увеличивается вероятность поломок и темп износа.

Что делать в такой ситуации

Если вам удалось диагностировать скрип и признаки подклинивания в этом узле, требуется выполнить ряд мероприятий.

Причем тут не обязательно обращаться в автосервис. Вам необходимо:

• поставить авто на домкрат;
• снять колесо;
• выкрутить суппорт;
• снять его;
• открутить проблемный поршень;
• извлечь поршень из цилиндра;
• осмотреть визуально элемент;
• проверить на наличие сколов, повреждений, коррозии;
• при наличии ржавчины зачистить;
• при сильном повреждении заменить;
• слить из элемента рабочую жидкость;
• извлечь уплотнительное кольцо;
• зачистить все поверхности;
• просушить;
• залить новую гидравлику;
• собрать в обратной последовательности.

Собирая узел обратно, обратите особое внимание на то, чтобы случайно не повредить старый пыльник. Если на нем вы заметили трещины, то тут никакое восстановление уже не поможет

Только замена.

Отчего выходят из строя тормозные суппорты? Какие признаки?

Причин несколько. Прежде всего коррозия. Это относится, в частности, к поверхности самих суппортов, которые из-за высоких температур и механического воздействия утрачивают краску и коррозируют. Также изнашиваются пыльники гидроцилиндров и «пальцы». Кроме того, выходу из строя подвержены сами гидроцилиндры, механика колодок у стояночного тормоза, а также гидравлическая запорная арматура.

Проблемы с суппортами могут случаться и по вине сервиса. Неоптимальный подбор, некорректная установка, грязь. Верный признак неблагополучия тормозных суппортов – писк, дребезжание, перегрев и заклинивание в работе тормозной системы. Здесь же неравномерное тормозное усилие, отсутствие полного растормаживания, проблемы с утечкой тормозной жидкости.

Простой и полезный совет. Сразу после поездки, если обошлось без резких оттормаживаний, проверьте температуру всех колес. Если какое-то значительно теплее, обратитесь в мастерскую.
